Střední odborná škola a Střední odborné učiliště, Hradec Králové, Vocelova 1338, příspěvková organizace Registrační číslo projektu: CZ. 1. 07/1. 5. 00/34. 0245 Číslo DUM: VY_32_INOVACE_08_C_07 Tematická oblast: Elektrické stroje – asynchronní motory a stejnosměrné stroje Téma: Řízení otáček asynchronních motorů Autor: Ing. Lukáš Nepokoj Datum vytvoření: únor 2013
Anotace Materiál je určen pro 2. ročník studijního oboru MIEZ, předmětu ELEKTRICKÉ STROJE A PŘÍSTROJE, inovuje výuku použitím multimediálních pomůcek – prezentace s názornými obrázky a schématy doplněných textem podporujícím výklad učitele. Metodický pokyn Materiál používá učitel při výkladu – pro větší názornost a atraktivnost výuky a zároveň jej mohou využívat žáci pro domácí přípravu na výuku.
ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ • 3
ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ Ø Regulace otáček skluzem Ø Provádí se pomocí změny odporu vinutí rotoru. Ø Je možné provádět pouze u kroužkových motorů. Ø Motor s kotvou nakrátko má pevně daný odpor rotoru a není možné jej měnit. Ø Tato regulace je skoková. 4
ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ Ø Regulace změnou počtu pólů Ø Stator může mít dvě oddělená vinutí s různými počty pólů. Ø Tyto pak umožňují změnu otáček v poměru počtu pólů těchto dvou vinutí. Ø Tato regulace je skoková. 5
ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ Ø Regulace změnou frekvence napájecího napětí Ø Používají se frekvenční měniče, které mění frekvenci napajecího napětí tak, aby vhodným způsobem dosáhli žádaných otáček. Ø Umožňují nastavit otáčky nižší, ale i vyšší než jsou jmenovité otáčky motoru. 6
ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ Ø Frekvenční měnič Ø Mění napětí sítě na stejnosměrné a znovu jej střídá. Ø Je tak možné regulovat nejen frekvenci, ale i napětí. Ø Usměrnění probíhá pomocí tyristorů nebo diod. Ø Střídání pomocí výkonových tranzistorů, např. IGBT. Ø Řídicí obvod podle daného algoritmu a způsobu řízení ovládá všechny části frekvenčního měniče tak, aby vhodným způsobem nastavil požadované otáčky. 7
ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ Ø Blokové schéma frekvenčního měniče 8
ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ Ø Frekvenční měnič Ø Otáčky motoru jsou řízeny plynule (téměř od nuly) a s minimálními ztrátami. Ø Frekvenční měnič odebírá převážně činný výkon. Ø Způsob řízení však může vnášet do napájecí sítě nežádoucí vyšší harmonické frekvence. Ø Frekvenční měnič umožňuje i rekuperaci. 9

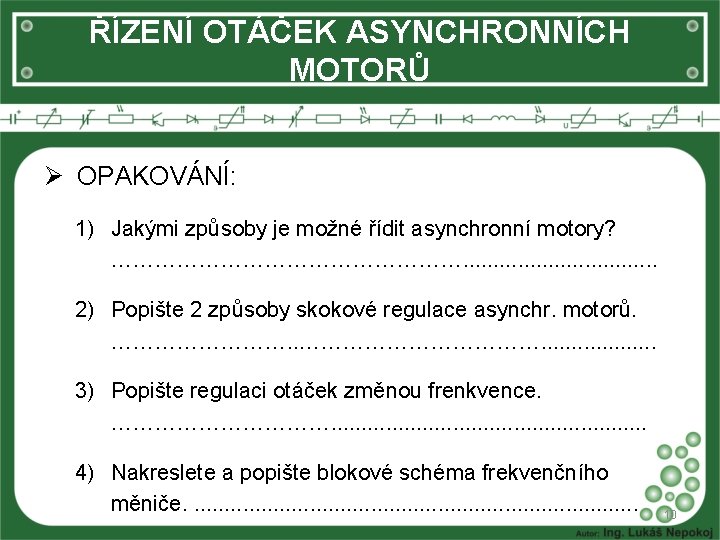

ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ Ø OPAKOVÁNÍ: 1) Jakými způsoby je možné řídit asynchronní motory? ……………………. . . . 2) Popište 2 způsoby skokové regulace asynchr. motorů. …………. . ………………. . . . . 3) Popište regulaci otáček změnou frenkvence. ……………. . . . 4) Nakreslete a popište blokové schéma frekvenčního měniče. . . . . 10
ŘÍZENÍ OTÁČEK ASYNCHRONNÍCH MOTORŮ Ø Vocabulary: variable-frequency drive (VFD) – frekvenční měnič energy efficiency – energetická účinnost semiconductor switching devices – polovodičové spínače rectifier – usměrňovač direct current link – stejnosměrnný meziobvod inverter – střídač 11
Použité zdroje Ø TKOTZ, Klaus a kol. PŘÍRUČKA PRO ELEKTROTECHNIKA. Praha: Europa-Sobotáles cz, s. r. o. , 2006, ISBN 80 -86706 -13 -3. Ø Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora. 12
