STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Hřídel je podlouhlá rotační součást strojů, nejčastěji kruhového průřezu. Obvykle jsou na ní připevněny další součásti, které se spolu s hřídelí otáčejí kolem její osy. Sama je ke stroji upevněna pomocí jednoho nebo několika ložisek. 3
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Podle funkce a namáhání se hřídele dělí na nosné a hybné. a, nosné hřídele: jsou většinou uchyceny pevně v rámu, otáčí se na nich součásti nebo se otáčí i hřídel s uchycenými koly. Nepřenáší kroutící moment (např. kladka nebo pojezdové kolo jeřábu). 4
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje b, hybné (otočné): jsou vždy otočné a přenáší kroutící moment, jsou na nich upevněny strojní součásti (kola železničních vagónů, ozubená kola, řemenice. . . ) 5
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Hybné hřídele Speciální druhy se dělí na: hřídelí: a) spojovací d, kliková b) hnací a hnaná e, vačková c) předlohová f, kardanův 6
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Spojovací hřídele zajišťují spojení souosých částí převodového ústrojí, jejichž vzájemná poloha se při provozu vozidla nemění. Používají se v případech, kdy jednotlivé části převodového ústrojí jsou konstrukčně pevně pojeny a tvoří část nosného rámu vozidla. Typickým příkladem zde mohou posloužit nákladní vozidla Tatra s páteřovým rámem. 7
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Hybné hřídele hnací a hnané přenášejí točivý moment na jiné hřídele nebo stroje. Tak přenáší například hnací točivý moment z řemenice na pilový kotouč. 8
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Speciální druhy hřídelí - kliková hřídel Kliková hřídel je technická součástka zařízení, sloužící k přeměně přímočarého vratného pohybu na rotační nebo naopak. Je složena z krátkých, válcových čepů navzájem pevně spojených rameny. Klikové čepy jsou umístěné v ose otáčení hřídele, Ojniční čepy, jsou vůči této ose vyoseny. Na ojniční čepy se nasazují ojnice, proto ten název. 9
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Speciální druhy hřídelí – vačková hřídel je speciální hřídel, osazená vačkami. Vačková hřídel umožňuje ovládání posunu strojních součástí v závislosti na svém natočení. Vačky mohou být i tvarově složitěji. Hřídel s vačkami vlastně obsahuje mechanický program práce soustavy pák. 10
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Speciální druhy hřídelí – kardanův hřídel Žádný jiný prvek stroje než kloubová hřídel neumožňuje přenos síly točivého momentu mezi prostorově přesazeným hnacím a hnaným hřídelem, jejichž poloha může být navíc měněna během provozu. Prostorový úhlový pohyb a změny axiální délky jsou zajištěny moderními konstrukčními prvky. 11

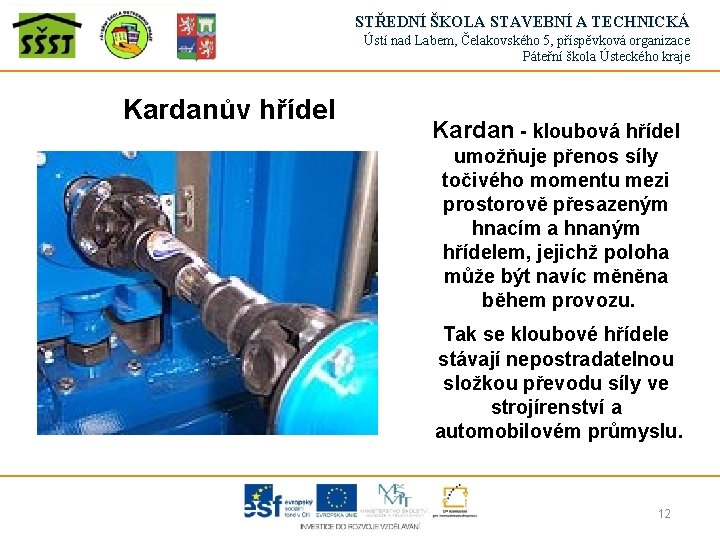

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Kardanův hřídel Kardan - kloubová hřídel umožňuje přenos síly točivého momentu mezi prostorově přesazeným hnacím a hnaným hřídelem, jejichž poloha může být navíc měněna během provozu. Tak se kloubové hřídele stávají nepostradatelnou složkou převodu síly ve strojírenství a automobilovém průmyslu. 12
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Různé typy kardanových hřídelů 13
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Homokinetický kloub (také stejnoběžný nebo sférický) je druh kloubu, který umožňuje přenos otáček mezi hřídeli v různém úhlu a při zachování konstantní rychlosti. Používá se proto jako kloub poloosy u aut. 14
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Kontrolní otázky 1, Podle jakých hledisek se rozdělují hřídele? 2, Jak se liší hnací hřídele od nosných hřídelů? 3, K čemu slouží převodové hřídele? 4, Vyjmenujte alespoň tři druhy speciálních hřídelů! 5, K čemu slouží Kardanův hřídel 15
