STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Úpravy a opravy nářadí VY_32_INOVACE_15_303 Projekt MŠMT Název projektu školy Registrační číslo projektu Šablona Sada Anotace Klíčová slova Předmět Autor Jazyk Druh učebního materiálu Potřebné pomůcky Druh interaktivity Stupeň a typ vzdělávání Cílová skupina Speciální vzdělávací potřeby Zdroje EU peníze středním školám ICT do života školy CZ. 1. 07/1. 5. 00/34. 0771 III/2 15 Bezpečná práce s bezpečným nářadím Bruska, broušení jehly, důlčík, oprava násady, seřízení nůžek Odborný výcvik Lubomír Hrstka Čeština Prezentace PC, data projektor Výklad pomocí prezentace Střední škola 1. ročník, žáci 15 - 16 let, elektrikář, autoelektrikář Ne Seznam viz poslední strana 1
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje KONTROLA, ÚPRAVA A OPRAVA NÁŘADÍ Před zahájením každé práce v kovodílně je nutná kontrola přiděleného nářadí a nástrojů! Kontroluje se jeho funkčnost, bezpečnost a případné poškození. 2
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje ÚPRAVA NÁŘADÍ BROUŠENÍM Pro správné orýsování materiálu potřebujeme mít dokonale nabroušeny potřebné nástroje rýsovací jehlu zámečnické kružítko důlčík, průrazník, vysekávač 3
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Broušení nástrojů Rýsovací jehly se upravují v klínovité části vybroušením hrotu asi pod úhlem 60°. Kružidla se vybrušují z jedné poloviny obvodu hrotu , druhá polovina hrotu zůstává rovná. Důlčíky se vybrušují pod úhlem 45 -60° pro vyznačení rysek a ustavení středů kružnic nebo oblouků, pro označení středů otvorů k vrtání je pak vrcholový úhel 90°. 4
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Broušení vrtáků 5
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Úprava brusného kotouče 6
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Úprava rámové pily Při výměně pilového listu je nutné dodržet správnou orientaci zubů a řádně list napnout! Rukojeť pily nesmí být uvolněna a poškozená! 7
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Úprava kladiva Před zahájením práce kontrolujeme správné zajištění – uchycení kladiva na násadě kovovým nebo dřevěným klínkem! 8
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje KONTROLA PILNÍKU Před zahájením práce je zkontrolujeme pilník, zda není poškozen! Rukojeť nesmí být uvolněna, prasklá a drážky pilníku čisté. 9
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje KONTROLA RUČNÍCH NŮŽEK Před zahájením stříhání provedeme kontrolu těsnosti střihu a seřídíme! 10
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Bezpečnost práce při broušení 1. Před broušením překontroluj vzdálenost mezi opěrkou a kotoučem. 2. Při práci používej ochranné brýle nebo štít! 3. Nástroje upravuj vždy jen na čelní ploše kotouče, nikdy ne ze strany! 4. Dbej na to, aby při broušení nebyly v těsné blízkosti brusky žádné snadno zápalné předměty! 5. Při vybroušení drážky do brusného kotouče je třeba provést orovnání! 6. Žákům je dovoleno pracovat na brusce pouze v přítomnosti vyučujícího a vykonávat pouze uložené práce. 11

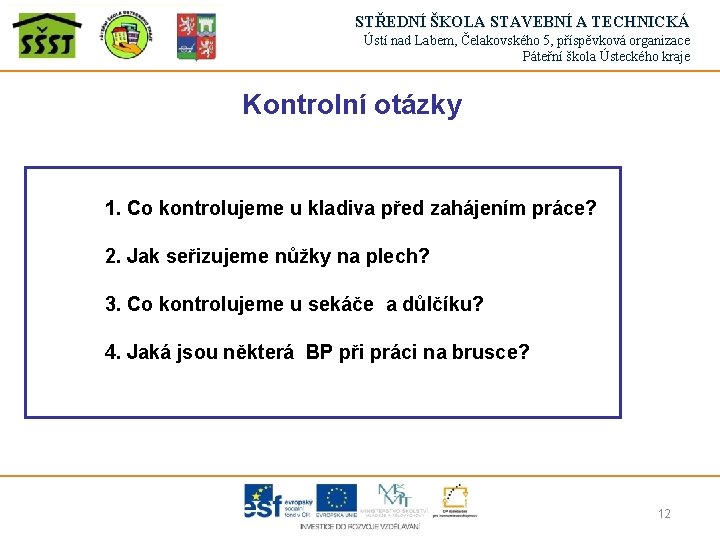

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Kontrolní otázky 1. Co kontrolujeme u kladiva před zahájením práce? 2. Jak seřizujeme nůžky na plech? 3. Co kontrolujeme u sekáče a důlčíku? 4. Jaká jsou některá BP při práci na brusce? 12
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Použitá literatura 1. Zámečnické práce a údržba Technologie 1. díl učebnice pro odborná učiliště Vydalo Nakladatelství PARTA, s. r. o. Praha 2006, ISBN 80 -7320 -086 -4 Autoři: Fialová Dana Ing. , Gradek Vladislav Ing. , Použité obrázky: obr. 25, 54 2)Pracovní vyučování Technické práce Vydalo SNP n. p. , Praha 1988, ISBN 81 -03 -05/5 Autoři: dr. Z. Rádl, S. Doležal, Doc. Ing. O. Janda Použité obrázky: obr. na str. 68 3)Pracovní vyučování Technické práce Vydalo SNP n. p. , Praha 1989 ISBN 80 -04 -24017 -8 Autoři: Doc. Ing. F. Mošna, Csc. , Paed. Dr. Ing. O. Janda, Štefan Náhlík, Paed. Dr. J. Nováček , Použité obrázky: obr. 57, 74 13
