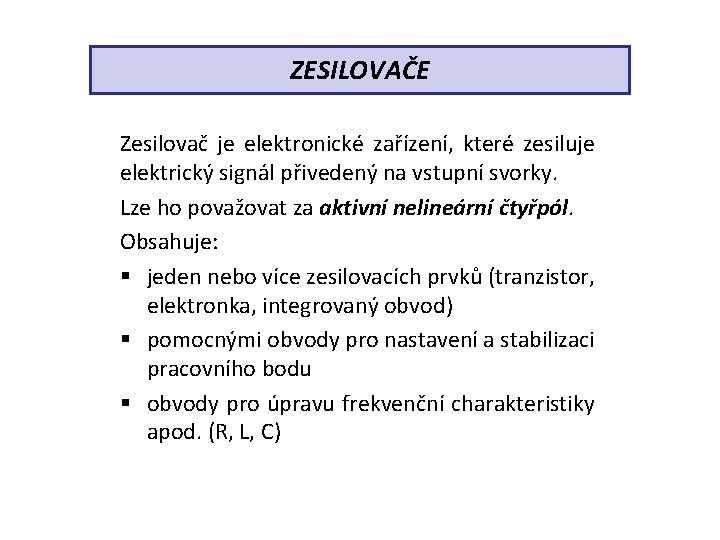

ZESILOVAČE Zesilovač je elektronické zařízení, které zesiluje elektrický signál přivedený na vstupní svorky. Lze ho považovat za aktivní nelineární čtyřpól. Obsahuje: § jeden nebo více zesilovacích prvků (tranzistor, elektronka, integrovaný obvod) § pomocnými obvody pro nastavení a stabilizaci pracovního bodu § obvody pro úpravu frekvenční charakteristiky apod. (R, L, C)
ZESILOVAČE Nejčastěji udávanými parametry zesilovače jsou: • zisk (zesílení) • vstupní a výstupní impedance • výkon (u výkonových zesilovačů) • šířka přenášeného (zesilovaného) pásma • zkreslení

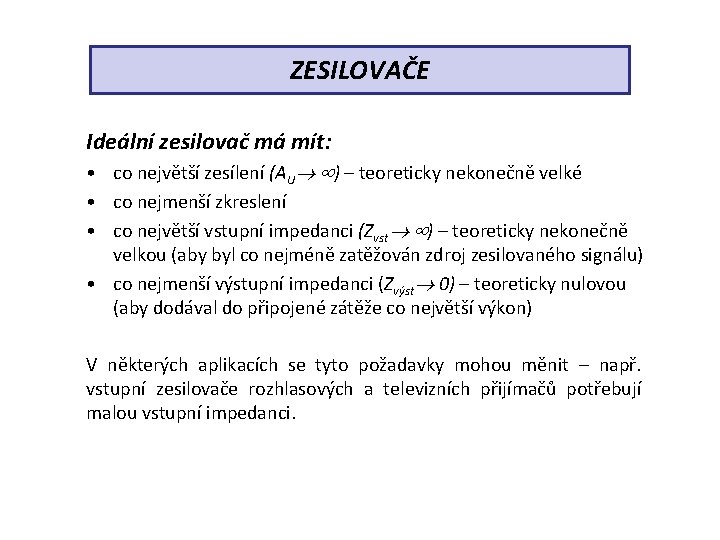

ZESILOVAČE Ideální zesilovač má mít: • co největší zesílení (AU ) – teoreticky nekonečně velké • co nejmenší zkreslení • co největší vstupní impedanci (Zvst ) – teoreticky nekonečně velkou (aby byl co nejméně zatěžován zdroj zesilovaného signálu) • co nejmenší výstupní impedanci (Zvýst 0) – teoreticky nulovou (aby dodával do připojené zátěže co největší výkon) V některých aplikacích se tyto požadavky mohou měnit – např. vstupní zesilovače rozhlasových a televizních přijímačů potřebují malou vstupní impedanci.

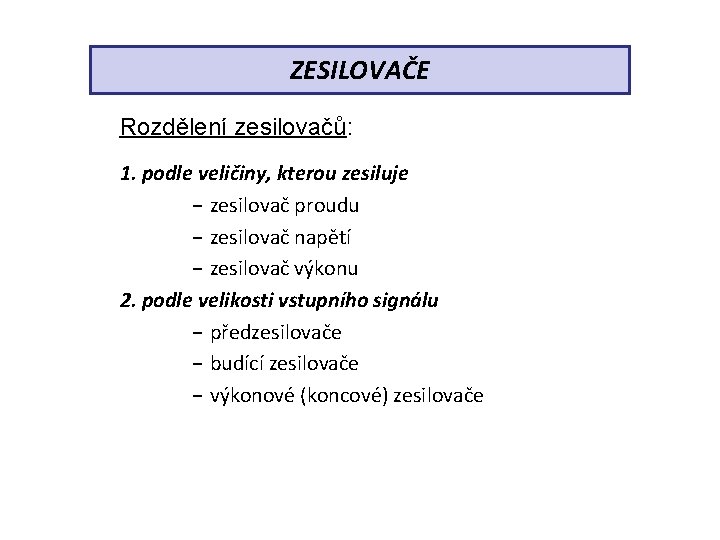

ZESILOVAČE Rozdělení zesilovačů: 1. podle veličiny, kterou zesiluje − zesilovač proudu − zesilovač napětí − zesilovač výkonu 2. podle velikosti vstupního signálu − předzesilovače − budící zesilovače − výkonové (koncové) zesilovače
ZESILOVAČE 3. podle druhu a kmitočtu zesilovaných signálů − nízkofrekvenční (20 Hz až 20 k. Hz – v elektroakustických zařízeních) − vysokofrekvenční (stovky k. Hz a více – R a TV vysílání) − mikrovlnné (řádově GHz – radary, satelitní R a TV vysílání) − impulsové (počítače, číslicová zařízení) − stejnosměrné (v analogových regulátorech, v měřicích přístrojích, v převodnících) 4. podle šířky přenášeného kmitočtového pásma − úzkopásmové (mezifrekvenční zesilovače v R a TV přijímačích) − širokopásmové (vstupní zesilovače v R a TV přijímačích)
ZESILOVAČE 5. podle základního zapojení zesilovacího prvku − se společným emitorem SE − se společným kolektorem SC − se společnou bází SB 6. podle pracovní třídy: − zesilovače třídy A − zesilovače třídy B − zesilovače třídy AB − zesilovače třídy C − zesilovače třídy D

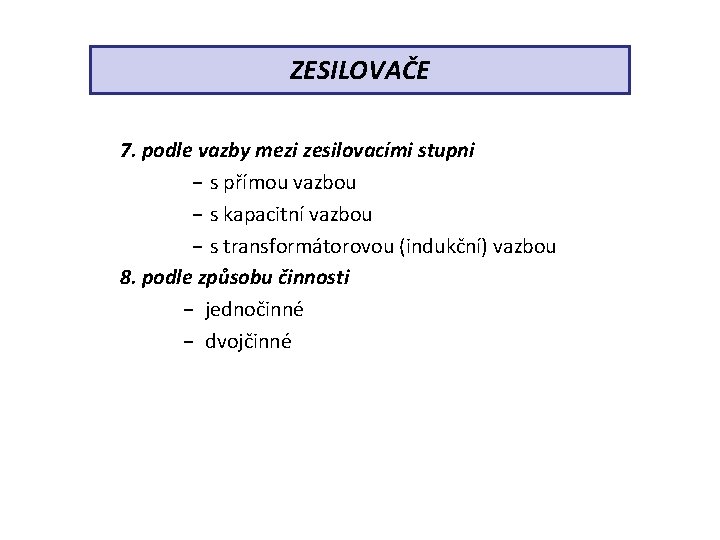

ZESILOVAČE 7. podle vazby mezi zesilovacími stupni − s přímou vazbou − s kapacitní vazbou − s transformátorovou (indukční) vazbou 8. podle způsobu činnosti − jednočinné − dvojčinné
Souhrn učiva Kontrolní otázky: 1. Co to je zesilovač a jaké prvky a obvody obsahuje? 2. Jaké základní parametry se u zesilovačů udávají? 3. Jaké vlastnosti by měl mít ideální zesilovač?
