STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Armatury otopných těles • zajišťují provoz otopných těles • armatury – samostatné, připojovací soupravy Odvzdušňovací ventily • vzduch v soustavě – způsobuje korozi, snižuje tepelný výkon • odvzdušňujeme – v nejvyšších bodech soustavy (často otopná tělesa), jakmile vytéká voda ze soustavy, je odvzdušňování ukončeno • konstrukce – dochází k propojení vnitřního prostoru otopného tělesa s venkovním prostředím
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje • odvzdušňování – mechanické – ruční ovládání pomocí šroubováku nebo spec. klíče • automatické – plovákový ventil • speciální kroužky, které vysychají nebo bobtnají v závislosti za přítomnosti vody nebo vzduchu Druhy • Automatické odvzdušňovací ventily • Plovákové odvzdušňovací ventily HY-VENT • Mechanické odvzdušňovací ventily
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje • Dvouregulační kohouty • Funkce – regulační – nastavení průtoku otopné vody do otopného tělesa • Nastavení regulace se během uzavírání nemění • Regulační segment zmenšuje průtočný průřez a tím zvyšuje tlakovou ztrátu • uzavírací – otočením kolečka o 90° Provedení • Přímé • Rohové • G 3/8" – 5/4"
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Dvouregulační ventily • vysoký odpor, výrazně lepší regulační i uzavírací schopnosti • Provedení • • Přímé Rohové Axiální Úhlové pravé a levé • G 3/8" – 5/4" • Ventily jsou z výroby opatřeny krytkami • Při předání jsou nahrazeny hlavicí pro ruční ovládání nebo termostatickou hlavicí • Nastavení druhé regulace – liší se provedením ventilové části • S pevně nastavenou hodnotou průtoku / s nastavitelnou hodnotou průtoku • Natočení kulisy určuje průtočný průřez

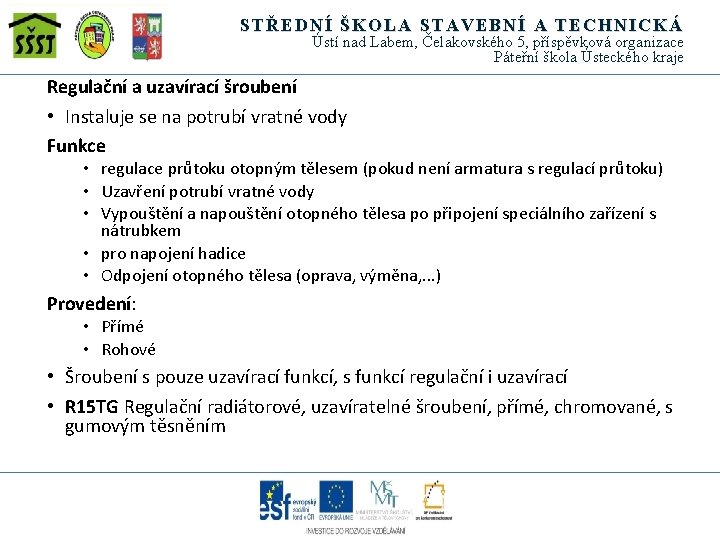

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Regulační a uzavírací šroubení • Instaluje se na potrubí vratné vody Funkce • regulace průtoku otopným tělesem (pokud není armatura s regulací průtoku) • Uzavření potrubí vratné vody • Vypouštění a napouštění otopného tělesa po připojení speciálního zařízení s nátrubkem • pro napojení hadice • Odpojení otopného tělesa (oprava, výměna, . . . ) Provedení: • Přímé • Rohové • Šroubení s pouze uzavírací funkcí, s funkcí regulační i uzavírací • R 15 TG Regulační radiátorové, uzavíratelné šroubení, přímé, chromované, s gumovým těsněním
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje • Radiátorový ventil
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Armatury pro jednobodové a dvoubodové napojení • přívod i odvod otopné vody je v jednom místě • použití u jednotrubkového horizontálního systému • Termostatický ventil, čtyřcestný, ruční hlava, s uzavíratelným šroubením včetně injektoru 45 cm, chromovaný. • Max. provozní tlak: 1 MPa. • Max. provozní teplota: 110 °C • Místo ruční hlavy může být ventil osazen termostatickou hlavou. • Konstrukční řešení armatury obsahuje ovládací ventil i uzavírací šroubení. • Je možné odstavit otopné těleso z provozu bez nutnosti odstavení celé větve.
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Armatury pro dvoubodové napojení • Čtyřcestný termostatický ventil s uzavíratelným šroubením, jednobodové spodní připojení topných žebříků, chromovaný, bez injektoru.
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Armatury pro spodní napojení • Např. pro otopná tělesa RADIK VENTIL KOMPAKT (vestavěný termostatický ventil) • Doporučuje se použít připojovací kompaktní armatury pro spodní napojení • Rozteč 50 mm • Připojovací závit 1/2" • Připojovací armatura radiátorů, s integrovaným ventilem, přímá, pro jedno i dvoutrubkovou soustavu, dvě regulační šroubení s vypouštěním, nastavitelný BYPASS, niklovaná. • Armatury jsou osazeny regulačními šroubeními, kterými je možné uzavřít těleso, vypustit ho a demontovat, aniž by bylo nutné celý systém vypustit. • Šroubení také umožní hydraulické vyregulování okruhů pomocí imbusového klíče.
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Napouštěcí ventily • Napouštěcí ventil pro uzavřené otopné soustavy. Použití - Uzavřené otopné soustavy • Ventil umožňuje jednoduché a bezpečné napouštění nebo doplňování uzavřených otopných soustav. • V jednom tělese jsou obsaženy redukční, zpětný a uzavírací ventil. • Aby bylo možné provést přesnou kontrolu tlaku v systému po jeho naplnění, je na tělese ventilu hrdlo pro připojení manometru (lze objednat zvlášť jako volitelné příslušenství). Napouštěcí ventil může být instalován: • Na rozdělovač přívodu vody • Do rozvaděče topných okruhů • Na kotel pomocí přívodní hadice • Na napájecí větev kotle • Přímo na kotel • Jako napouštěcí sada pro snadné a bezpečné první napuštění otopné soustavy
Otázky k opakování 1. Vyjmenuj druhy ventilů. 2. Popiš dvouregulační ventil. 3. Popiš připojení VK – ventilu. 4. Kam se umisťuje napouštěcí armatura?
