MECHATRONIKA Regulátory derivační
DERIVAČNÍ REGULÁTOR (D-regulátor) Velikost výstupního signálu je úměrná rychlosti změny vstupního signálu. Nelze ho používat samostatně, pouze ve spojení s předcházejícími typy regulátorů (P a I-regul. ) Přechodová charakteristika
DERIVAČNÍ REGULÁTOR (D-regulátor) Získáme ho, zavedeme-li v zesilovači zpožďující zpětnou vazbu. Zpětnovazebním rezistorem R 1 (potenciometr) se nastavuje velikost časové derivační konstanty. Používá se pro zrychlení regulačního pochodu a tím ke zlepšení jakosti regulačního pochodu.

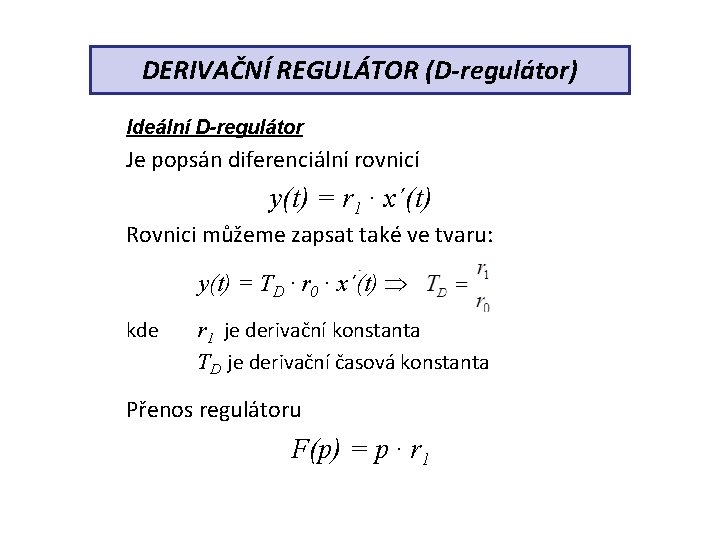

DERIVAČNÍ REGULÁTOR (D-regulátor) Ideální D-regulátor Je popsán diferenciální rovnicí y(t) = r 1 ∙ x´(t) Rovnici můžeme zapsat také ve tvaru: y(t) = TD ∙ r 0 ∙ x´(t) kde r 1 je derivační konstanta TD je derivační časová konstanta Přenos regulátoru F(p) = p ∙ r 1
DERIVAČNÍ REGULÁTOR (D-regulátor) Derivační časová konstanta je doba, za kterou by při proporcionálním přenosu regulátoru s pp = 100 % dosáhl výstupní signál takové hodnoty, kterou dosáhne ihned působením D složky.

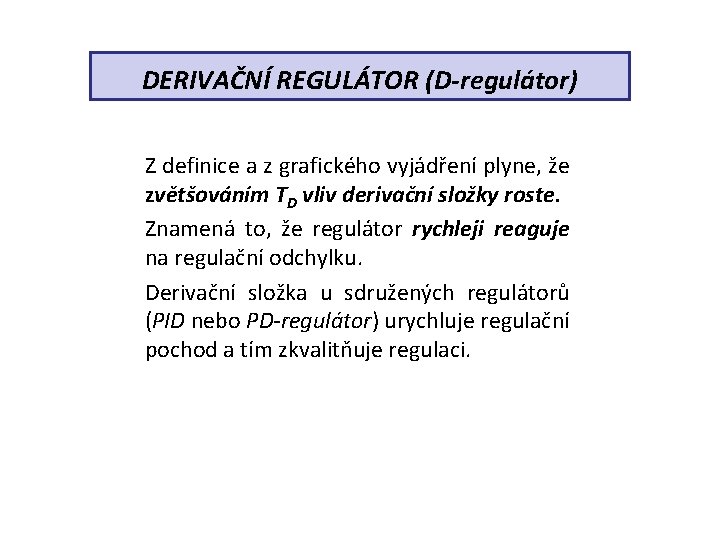

DERIVAČNÍ REGULÁTOR (D-regulátor) Z definice a z grafického vyjádření plyne, že zvětšováním TD vliv derivační složky roste. Znamená to, že regulátor rychleji reaguje na regulační odchylku. Derivační složka u sdružených regulátorů (PID nebo PD-regulátor) urychluje regulační pochod a tím zkvalitňuje regulaci.
DERIVAČNÍ REGULÁTOR (D-regulátor) Reálný D-regulátor Diferenciální rovnice T 1 y´(t) + y(t) = r 1 x´(t) Přenos regulátoru Přechodová charakteristika
Souhrn učiva Kontrolní otázky: 1. Jak vytvoříme derivační regulátor? 2. Jaké jsou charakteristické vlastnosti D-regulátoru? 3. Co to je časová derivační konstanta a jaký vliv má její hodnota na vlastnosti regulátoru?
