ZÁKLADY STROJNÍHO OBRÁBĚNÍ 6. Kuželové plochy
Soustružení kuželových ploch Kuželové plochy Ø Kuželové plochy mohou být vnější nebo vnitřní Ø Výhodou součásti s kuželovou plochou je, že při vzájemné uložení, se u nich snadno odstraňuje vzniklá vůle zasunutím kuželu do kuželové díry Ø Kužel je rotační těleso s kruhovou podstavou, která se k vrcholu stejnoměrně zužuje Ø Kuželové plochy se nachází u kuželových hrotů, kuželových stopek nástrojů, uzavíracích kohoutů apod.

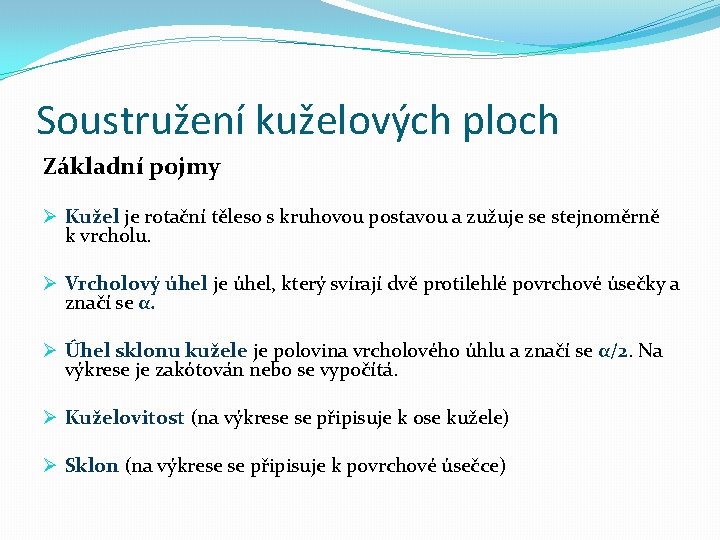

Soustružení kuželových ploch Základní pojmy Ø Kužel je rotační těleso s kruhovou postavou a zužuje se stejnoměrně k vrcholu. Ø Vrcholový úhel je úhel, který svírají dvě protilehlé povrchové úsečky a značí se α. Ø Úhel sklonu kužele je polovina vrcholového úhlu a značí se α/2. Na výkrese je zakótován nebo se vypočítá. Ø Kuželovitost (na výkrese se připisuje k ose kužele) Ø Sklon (na výkrese se připisuje k povrchové úsečce)
Soustružení kuželových ploch Způsoby výroby kuželových ploch na soustruhu 1. Při pootočených nožových saních (vnější i vnitřní kuželové plochy) 2. Při koníku vysunutém z osy soustružení (vnější kuželové plochy) 3. Pomocí vodícího pravítka (vnější i vnitřní kuželové plochy) 4. Kuželovými výstružníky (vnitřní kuželové plochy)
Soustružení kuželových ploch Pootočení nožových saních Pomocí stupnice na saních soustruhu Pomocí úhloměru Pomocí kalibru
Soustružení kuželových ploch Vysunutí koníku soustruhu Stupnice na koníku Hloubkoměrem Pomocí číselníkového úchylkoměru

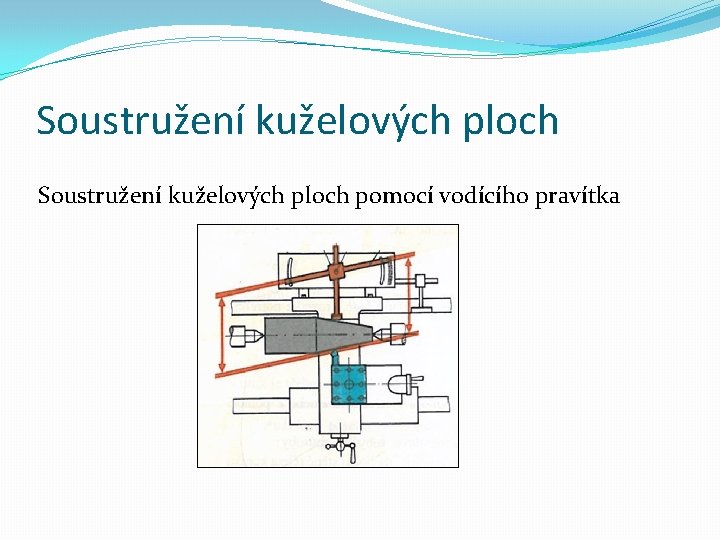

Soustružení kuželových ploch pomocí vodícího pravítka
Soustružení kuželových ploch Obrábění vnitřních kuželových ploch výstružníky Vrták Předhrubovací výstružník s hrubými přerušovanými zuby Hrubovací výstružník Hladicí výstružník
Soustružení kuželových ploch Výpočty Kuželovitost 1 : 10 znamená, že se na délce 10 mm změní (zmenší nebo zvětší)průměr o 1 mm. Kuželovitost K � Kužel přímý: K = D/L D - průměr kužele L - délka kužele � Kužel komolý: K = D - d/L D - průměr velkého kužele d – průměr malého kužele L - délka kužele
Soustružení kuželových ploch �
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Souhrn učiva Otázky pro opakování Co je kuželová plocha. Jakým způsobem můžeme vyrobit kuželovou plochu na soustruhu. Co je sklon a jak se značí. Co je kuželovitost a jak se značí. 12
