STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Kluzná ložiska VY_32_INOVACE_21_406 Projekt MŠMT Název projektu školy Registrační číslo projektu Šablona Sada Anotace Klíčová slova Předmět Obor Autor, spoluautor Jazyk Druh učebního materiálu Potřebné pomůcky Druh interaktivity Stupeň a typ vzdělávání Cílová skupina Speciální vzdělávací potřeby Zdroje EU peníze středním školám ICT do života školy CZ. 1. 07/1. 5. 00/34. 0771 III/2 21 Kluzná ložiska, lineární vedení – význam, druhy a použití, mazání ložiska, lineární vedení, axiální, radiální, hydrostatická, hydrodynamická, pouzdro Strojnictví Strojní mechanik Křížová Čeština Prezentace PC, Dataprojektor Výklad pomocí prezentace Střední škola 1. ročník, žáci 16 – 17 let ne Seznam viz poslední strana 1
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje LOŽISKA A LINEÁRNÍ VEDENÍ LOŽISKA - strojní součásti umožňující otáčivý pohyb hřídelů – hřídelových čepů - přenášejí zatížení hřídele na ostatní části stroje - ve styčné ploše vzniká tření obr. 1 LINEÁRNÍ VEDENÍ – strojní části umožňující posuvný přímočarý pohyb obr. 2 2
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje KLUZNÁ LOŽISKA Hřídelový čep je v přímém styku s materiálem ložiska Části kluzného ložiska - vnitřní - dělená pánev, pouzdro - vnější - ložiskové těleso obr. 3 pouzdro ložiskové těleso 3

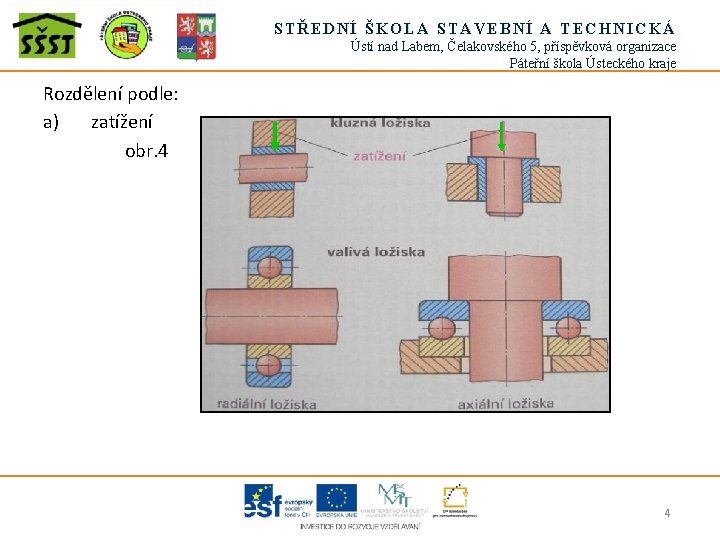

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Rozdělení podle: a) zatížení obr. 4 4
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje b) konstrukce - celistvá - dělená obr. 5 5
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje c) podstaty funkce hydrodynamická – tření mezi hřídelovým čepem a pouzdrem kapalinné – souvislý olejový film polosuché- při rozběhu suché - nebezpečí zadření 6
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje - olejový film se vytváří v důsledku otáčení zatíženého hřídelového čepu. - při zatížení se čep posune ve směru působící síly, proti ní působí hydrodynamický tlak maziva Fz = Fh Fh je tím větší, čím je větší kluzná rychlost Fz – zatěžující síla Fh – hydrodynamická síla obr. 6 7
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje hydrostatická - kapalinné tření vzniká nezávisle na kluzné rychlosti - vnější zdroj tlaku – zubové čerpadlo + nulové opotřebení tichý chod častý rozběh a doběh - pořizovací náklady poruchovost 8
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje obr. 7, 8 při konstrukci se dbá na - vysokou únosnost - tuhost - tlumení použití - turbínové stroje (tlumící schopnost) - vysokorychlostní obráběcí stroje (n = 20 000 ot. /min. ) - astronomické přístroje ( min. rozběhový odpor) 9
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje kluzná ložiska trubková - nedělená, konstrukčně nejjednodušší - pro malé kluzné rychlosti a malé zatížení segmentová - kluzná plocha je tvořena segmenty - používají se při vysokých otáčkách - klidný chod obr. 9 10
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje kloubová – naklápění pánve samomazná - prášková metalurgie - spékaný bronz obr. 10 bimetalická – Cu. Pb, Al. Sn obr. 12 obr. 11 11
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje bezúdržbová - s grafitovými hnízdy, iglidur - vysoké tlumení vibrací - odolnost proti korozi obr. 13 nízkoúdržbová obr. 14 12
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje kombinovaná – nesouosost, průhyb hřídele další speciální ložisko ze svinutých vláken obr. 16 obr. 15 13
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Mazání ložisek Mazivo snižuje tření a odvádí teplo z ložiska. Mazací soustavy dopravují mazivo do ložiska a dělíme je : 1 - krátkodobé, dlouhodobé 2 - s kapalným nebo plastickým mazivem 3 - mazání jednotlivých míst, centrální 4 - beztlakové, tlakové 5 - nepravidelné – maznice, oběhové aerodynamická, aerostatická – mazání plyny nebo stlačeným vzduchem magnetická - umožní přesné uložení hřídelů - tlumí rázy a vibrace - přívod maziva - možnost zadření 14

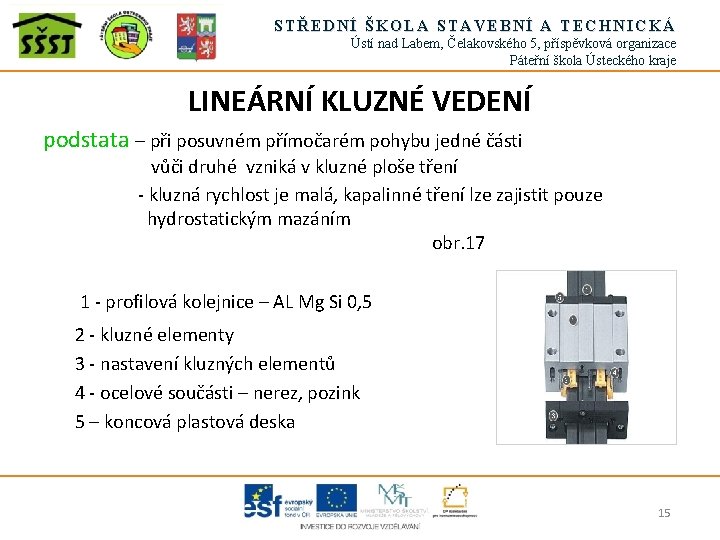

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje LINEÁRNÍ KLUZNÉ VEDENÍ podstata – při posuvném přímočarém pohybu jedné části vůči druhé vzniká v kluzné ploše tření - kluzná rychlost je malá, kapalinné tření lze zajistit pouze hydrostatickým mazáním obr. 17 1 - profilová kolejnice – AL Mg Si 0, 5 2 - kluzné elementy 3 - nastavení kluzných elementů 4 - ocelové součásti – nerez, pozink 5 – koncová plastová deska 15
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje přednosti - samomaznost, bezúdržbovost, tichý chod - korozivzdornost, chemická odolnost, odolnost proti znečištění - tlumení vibrací a rázů - statická únosnost, rychlosti a zrychlení použití - balící stroje - obráběcí stroje - pneumatické dveře výměníků nástrojů obr. 18 16
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Souhrn učiva • • • Otázky k opakování Co jsou ložiska, k čemu slouží? Z jakých částí je složeno kluzné ložisko? Jaké druhy ložisek znáte? Jaký je rozdíl mezi hydrodynamickým a hydrostatickým ložiskem? Jaké způsoby mazání se u kluzných ložisek používají? Co je lineární kluzné vedení, k čemu se používá? 17
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Použité zdroje http: //www. exvalos. cz/linearni-vedeni-s-profilovou-tyci/ AUTOR NEUVEDEN. googel. cz [online]. [cit. 28. 3. 2013]. Dostupný na WWW: http: //www. exvalos. cz/linearni-vedeni-s-profilovou-tyci http: //www. igus. cz/wpck/default. aspx? Pagename=iglidur_intro&C=CZ&L=cs AUTOR NEUVEDEN. googel. cz [online]. [cit. 28. 3. 2013]. Dostupný na WWW: http: //www. igus. cz/wpck/default. aspx? Pagename=iglidur_intro&C=CZ&L=cs http: //www. troma. cz/detailaktualita. aspx? IDAktualita=80 AUTOR NEUVEDEN. googel. cz [online]. [cit. 28. 3. 2013]. Dostupný na WWW: http: //www. troma. cz/detailaktualita. aspx? IDAktualita=80 http: //www. ostravajih. cz/modules/news/article. php? storyid=27 AUTOR NEUVEDEN. googel. cz [online]. [cit. 28. 3. 2013]. Dostupný na WWW: http: //www. ostravajih. cz/modules/news/article. php? storyid=27 18
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje http: //www. igus. cz/default. asp? PAGE=IGUBAL AUTOR NEUVEDEN, Autor Neuveden. google [online]. [cit. 29. 3. 2013]. Dostupný na WWW: http: //www. igus. cz/default. asp? PAGE=IGUBA MMPrůmyslové spektrum, listopad 2006, č. 11 ING. FRANTIŠEK STÁREK. Speciální kombinovaná valivá ložiska [online]. [cit. 29. 3. 2013]. Dostupný na WWW: www. mmspektrum. com MMPrůmyslové spektrum, listopad 2002, č. 11 ING. PAVEL MARÁK; DOC. DR. ING. RADEK KNOFLÍČEK. Poznatky v oblasti hydrostatických ložisek [online]. [cit. 29. 3. 2013]. Dostupný na WWW: www. mmspektrum. com 19
