STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Svařování plamenem 1 VY_32_INOVACE_22_434 Projekt MŠMT Název projektu školy Registrační číslo projektu Šablona Sada Anotace Klíčová slova Předmět Autor, spoluautor Jazyk Druh učebního materiálu Potřebné pomůcky Druh interaktivity Stupeň a typ vzdělávání Cílová skupina Speciální vzdělávací potřeby Zdroje EU peníze středním školám ICT do života školy CZ. 1. 07/1. 5. 00/34. 0771 III/2 22 Podstata, druhy plamene, svařovací plyny Tavné svařování, kyslík, acetylenový vyvíječ, redukční, oxidační Technologie Ing. Křížová Naděžda Čeština Prezentace PC, dataprojektor Výklad pomocí prezentace Střední škola 2. ročník, žáci 17 – 18 let ne Seznam viz poslední strana 1
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Podstata svařování plamenem Ø tavného svařování – svar vzniká smísením roztaveného základního a přídavného materiálu Ø teplo potřebné pro svařování - spalováním hořlavého plynu - acetylenu, propanu, butanu, svítiplynu a plynu podporujícího svařování - kyslíku 2
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Acetylen vlastnosti Ø hořlavý plyn, s výrazným zápachem po česneku (technický acetylén), chemicky čistý acetylén je bez zápachu Ø při atmosférickém tlaku a normální teplotě hoří acetylén bílým plamenem s velkým vývinem sazí Ø ve směsi s kyslíkem dosahuje výbušné směsi při obsahu 2, 8 až 93% Ø při atmosférickém tlaku a teplotě 20 °C je lehčí než vzduch Ø nejnižší teplota vzplanutí je přibližně 350°C, rychlost hoření směsi podle obsahu kyslíku je 90 až 200 m. s-1 3
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje výroba Ø rozklad karbidu vápenatého ve vodě ve speciálních vyvíječích karbid vápníku + voda = hydroxid vápenatý + acetylen + teplo 4
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Ca. C 2 + 2 H 2 O = Ca(OH)2 + C 2 H 2 + Q 5
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Kyslík vlastnosti Ø bezbarvý plyn bez zápachu, nehořlavý, hoření podporuje Ø při atmosférickým tlaku plynný kyslík zkapalní při -182, 95°C na modrou průhlednou kapalinu měrné hmotnosti 1, 13 kg. dm-3 Ø pro plamenové svařování a řezání kyslíkem musí být kyslík čistý, alespoň 99% výroba Ø destilací kapalného vzduchu Ø elektrolýzou 6
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Kapalný vzduch se dělí na dvě hlavní složky – N 2 (79%) a O 2 (21%). Využívá se rozdílných bodů varu kapalného N 2 (-195, 8 °C) a O 2. 7

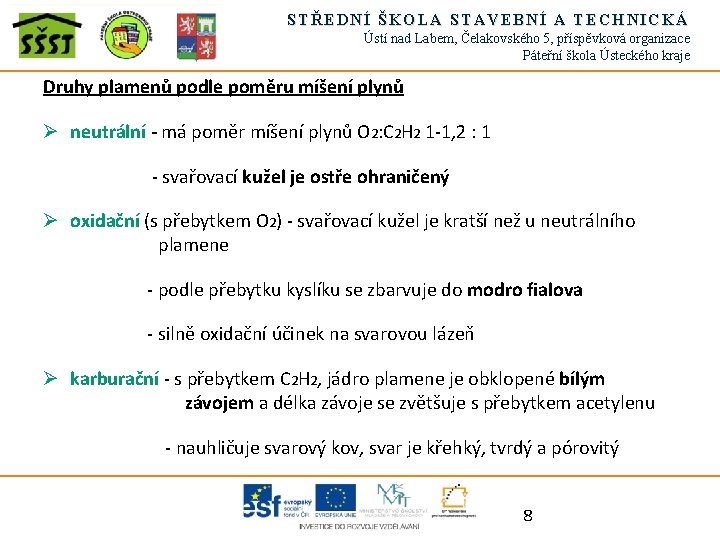

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Druhy plamenů podle poměru míšení plynů Ø neutrální - má poměr míšení plynů O 2: C 2 H 2 1 -1, 2 : 1 - svařovací kužel je ostře ohraničený Ø oxidační (s přebytkem O 2) - svařovací kužel je kratší než u neutrálního plamene - podle přebytku kyslíku se zbarvuje do modro fialova - silně oxidační účinek na svarovou lázeň Ø karburační - s přebytkem C 2 H 2, jádro plamene je obklopené bílým závojem a délka závoje se zvětšuje s přebytkem acetylenu - nauhličuje svarový kov, svar je křehký, tvrdý a pórovitý 8
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Použití - pro běžné svařování ocelí - při svařování mosazi a cínových bronzů, kde oxidy pokrývají svarovou lázeň a tím zabraňují odpařování zinku a cínu - pro svařování Al a jeho slitin, Mg slitiny, navařování tvrdých kovů, cementovaní 9
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje 10
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Druhy plamenů podle výstupové rychlosti Ø měkký - výstupní rychlost 70 -100 m/s, nestabilní, náchylný ke zpětnému šlehnutí, používá se minimálně, svařování Pb, Zn a jejich slitiny Ø střední - výstupní rychlost 100 -120 m/s, stabilní, přiměřený dynamický účinek, zaručuje dobrou jakost svaru a dostatečný výkon, nejčastěji používaný ke svařování ocelí Ø ostrý - výstupní rychlost větší než 120 m/s, má velký dynamický účinek na svarovou lázeň a zvětšuje tepelné ovlivnění, vyšší výkon při svařování je na úkor jakosti svaru 11
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Souhrn učiva 1. Jaký je princip svařování plamenem. 2. Jaké má vlastnosti acetylen a jak se vyrábí. 3. Jaké má vlastnosti kyslík a jak se vyrábí. 4. Jaký druh plamene se nejčastěji používá ke svařování ocelí, jaká je jeho teplota. 12
