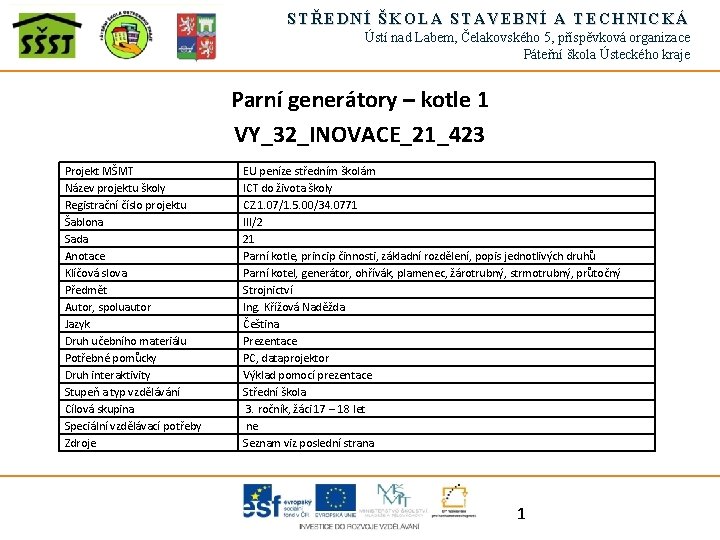

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Parní generátory – kotle 1 VY_32_INOVACE_21_423 Projekt MŠMT Název projektu školy Registrační číslo projektu Šablona Sada Anotace Klíčová slova Předmět Autor, spoluautor Jazyk Druh učebního materiálu Potřebné pomůcky Druh interaktivity Stupeň a typ vzdělávání Cílová skupina Speciální vzdělávací potřeby Zdroje EU peníze středním školám ICT do života školy CZ. 1. 07/1. 5. 00/34. 0771 III/2 21 Parní kotle, princip činnosti, základní rozdělení, popis jednotlivých druhů Parní kotel, generátor, ohřívák, plamenec, žárotrubný, strmotrubný, průtočný Strojnictví Ing. Křížová Naděžda Čeština Prezentace PC, dataprojektor Výklad pomocí prezentace Střední škola 3. ročník, žáci 17 – 18 let ne Seznam viz poslední strana 1
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Parní generátory jsou zařízení k výrobě vodní páry Princip činnosti pára napájecí voda ohřívák – ohřev na bod varu výparník – vypařování vody, teplota se nezvyšuje teplo přehřátá sytá přehřívák zvyšování teploty, koná práci teplo 2
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Rozdělení kotlů podle Ø účelu použití – elektrárenské - teplárenské - pro výtopny - pro spalovny - utilizační (odpadní teplo) - lokomotivní, lodní Ø tlaku vyráběné páry – nízkotlaké – do 0, 05 Mpa - středotlaké – 0, 05 – 1, 6 MPa - vysokotlaké – 1, 6 – 16 MPa - velmi vysokotlaké – nad 16 MPa Ø oběhu vody - velkoprostorové - bubnové (strmotrubné) - průtočné 3

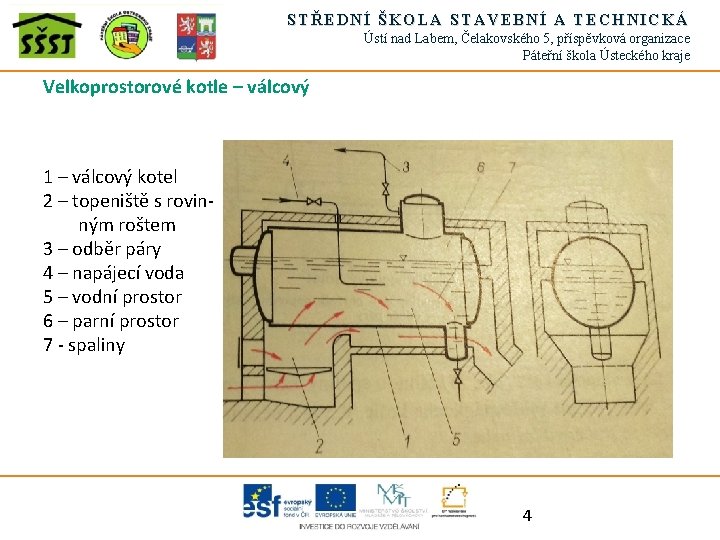

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Velkoprostorové kotle – válcový 1 – válcový kotel 2 – topeniště s rovinným roštem 3 – odběr páry 4 – napájecí voda 5 – vodní prostor 6 – parní prostor 7 - spaliny 4
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Velkoprostorové kotle – plamencový 2 – plamenec 3 – cesta spalin 4 – ohřívák napájecí vody 5 – přehřívák páry 6 – odběr páry 5

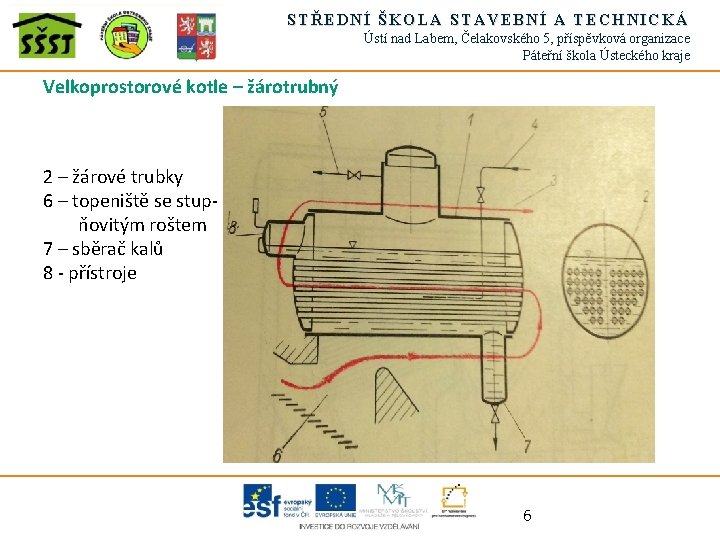

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Velkoprostorové kotle – žárotrubný 2 – žárové trubky 6 – topeniště se stupňovitým roštem 7 – sběrač kalů 8 - přístroje 6
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Vodotrubné kotle s malým vodním obsahem – článkový 1 – válcová nádoba 2 – spojovací trubka - komory s varnými trubkami 4 – topeniště s řetězovým roštem 6 – přehřívák páry 3 7
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Bubnové kotle – strmotrubné buben – k oddělení vody od páry výparník – ze svislých nebo ohnutých trubek 1 – sběrné bubny 2 - varné trubky 3 - sběrač páry 4 – přehřívák páry 5 – mechanický rošt s posuvnými roštnicemi 6 – ohřívák vzduchu 7 – ohřívák vody 8
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Sálavý kotel – s přirozenou cirkulací vody výhřevná plocha z varných trubek, je vystavena sálání plamene spaliny – asi 1 000°C předávají teplo 9, 10, 11 1 – spalovací komora 2 – hořák 4 – pára z varných trubek 5 – sběrný válec 6 – odlučovač soli 9 – ohřívák vzduchu 10 – ohřívák vody 11 – přehřívák páry 9
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Kotel La Mont – s nuceným vodním oběhem voda obíhá okruhem buben – trubky – buben čerpadlo(4) nasává vodu z bubnu a protlačuje ji odpařovacími trubkami, směs vody a páry vstupuje znovu do bubnu, kde se pára odloučí a předehřívá v přehříváku 1 – napájecí čerpadlo 2 – ohřívák vody 3 – buben 4 – oběhové čerpadlo 5 – odpařovací trubky 6 – ohřívák vody 10
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Kotel Bensonův – s nuceným průtokem vody čerpadlo tlačí vodu odpařovacími trubkami, ve kterých se ohřívá, odpařuje a vzniklá pára se přehřívá 1 – čerpadlo 2 – ohřívák vody 3 – odpařovací trubky 4 – přehřívák vody 5 – ohřívák vzduchu 11
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Parní kotle typu NG/C patří do skupiny dvoutahových kotlů s nechlazenou komorou obratu. Promyšlenou konstrukcí se dosahuje minimální účinnosti 90%. Výkon kotlů se pohybuje od 300 až do 6. 000 kg páry/hod. Kotel je dodáván plně vybavený se všemi regulačními a bezpečnostními prvky. Na kotel lze instalovat jakýkoliv průmyslový hořák na plynná i kapalná paliva. 12
STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Žárotrubné třítahové parní kotle GPT mají vodou chlazenou komoru obratu a zvlněný povrch tělesa kotle. Kotle s výkonem od 2 až do 20 t/hod. Kotel byl vyvinut za účelem vysoké účinnosti a nejnižších možných emisí NOx. Při použití ekonomizéru GN – ECO Systém je účinnost na hodnotách 94%. Použití je pro tlak páry až do 25 bar. Použití ve velmi těžkých provozech a vysokých výkonech. Mohou spalovat plynná a kapalná paliva. Ideální pro chemický, textilní a mlékárenský průmysl a pro všechny ostatní instalace. 13

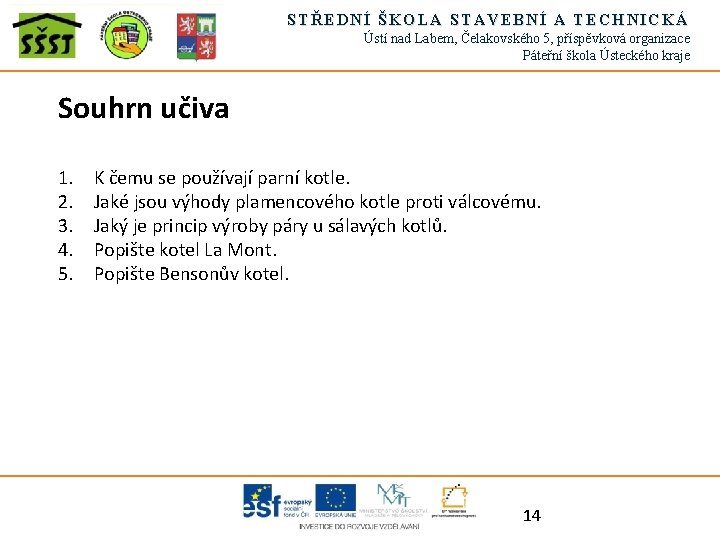

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Souhrn učiva 1. 2. 3. 4. 5. K čemu se používají parní kotle. Jaké jsou výhody plamencového kotle proti válcovému. Jaký je princip výroby páry u sálavých kotlů. Popište kotel La Mont. Popište Bensonův kotel. 14

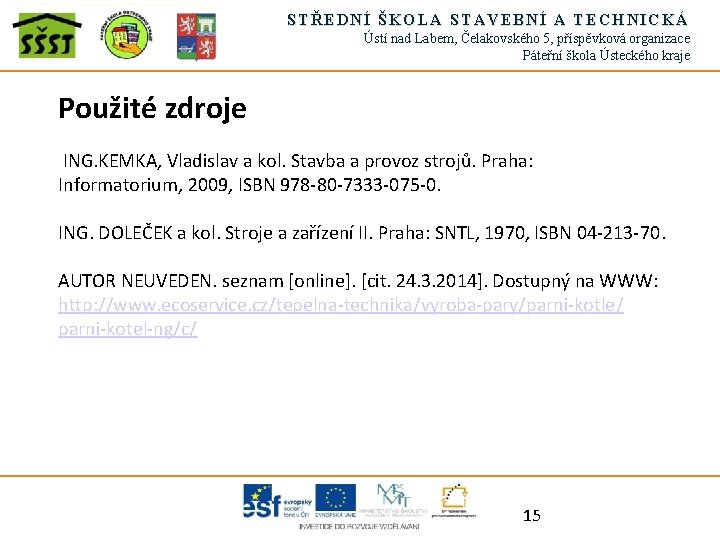

STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Použité zdroje ING. KEMKA, Vladislav a kol. Stavba a provoz strojů. Praha: Informatorium, 2009, ISBN 978 -80 -7333 -075 -0. ING. DOLEČEK a kol. Stroje a zařízení II. Praha: SNTL, 1970, ISBN 04 -213 -70. AUTOR NEUVEDEN. seznam [online]. [cit. 24. 3. 2014]. Dostupný na WWW: http: //www. ecoservice. cz/tepelna-technika/vyroba-pary/parni-kotle/ parni-kotel-ng/c/ 15
