STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Hrdlové spoje litinových a ocelových trub VY_32_INOVACE_16_316 Projekt MŠMT Název projektu školy Registrační číslo projektu Šablona Sada Anotace Klíčová slova Předmět Autor, spoluautor Jazyk Druh učebního materiálu Potřebné pomůcky Druh interaktivity Stupeň a typ vzdělávání Cílová skupina Speciální vzdělávací potřeby Zdroje EU peníze středním školám ICT do života školy CZ. 1. 07/1. 5. 00/34. 0771 III/2 16 Hrdlové spoje a jejich použití Spojování , temování, manžeta, litina, obkladnice Instalace vody kanalizace Ludvík Hrtánek Čeština Výklad PC, dataprojektor Výklad pomocí prezentace Střední škola 1. - 3. ročník, žáci 15 – 18 let ne Seznam viz poslední strana 1

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Hrdlové spoje litinových a ocelových trub - Hrdla kanalizačních litinových trub se těsní obdobně jako hrdla kameninových trub. - Při vhodném provedení dovolí hrdlový spoj nepatrné pootočení při kladení potrubí (tzv. skřípání trub), takže lze měnit směr potrubí a vytvořit oblouk o velkém průměru. - Hrdlový spoj se provádí tak, že se provazec v hrdle dokonale upěchuje, čímž se dosáhne těsnosti spoje. - Pro svislá potrubí se používá provazec suchý, pro ležatá potrubí provazec impregnovaný. 2

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje - Dříve se používala olověná zálivka, která se pro nedostatek olova dnes používá pouze v odůvodněných případech. - V tomto případě se použije provazec suchý, aby nedošlo k vývinu par a odstřikování olova. - Po zchladnutí se olovo řádně utuží tužlíkem, čímž se odstraní bubliny v zálivce, a zatlačí se ke stěnám. - Jako rovnocenný materiál se dá použít oravit, což je hmota získaná práškovou metalurgií ze železného odpadu. - Nalámaný oravit se vkládá na utemovaný provazec a utužuje do zhutnění - Tyto materiály jsou dnes v praxi běžně nahrazovány cementovou maltou a hliníkovou vlnou. Z vláknité hliníkové hmoty se vytvoří cop, který po stočení těsně vyplňuje mezeru hrdla. Hliníkovou vlnu je třeba chránit proti vlhkosti např. nátěrem živicí. 3

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje - Pro vodovodní tlakové litinové nebo ocelové trouby se jako dobrý těsnicí materiál v minulosti osvědčilo i dřevo. - Dřevem lze těsnit tak, že se spodek hrdla utemuje impregnovaným provazcem, zbytek hrdla se vyplní dřevěnými obkladnicemi a utuží trojhrannými klínky z tvrdého dřeva. - Dřevěné obkladnice a klínky se dají použít i bez provazce. - Spoje těsněné dřevem se po zhotovení opatří izolačním nátěrem. - V současné době se od pracného spojování temováním upouští a používá se např. pryžová těsnicí manžeta, která se zasune do hrdla a namaže. - Stejně tak se namaže hrana potrubí a zasune do pryžového těsnění. - V zahraničí bylo vyvinuto ještě několik dalších spojovacích technik. Například z Francie jsou k nám dováženy tlakové litinové trouby pro veřejné vodovody, které jsou opatřeny cementovou vystýlkou. - Švýcarská firma Von Roll Druckrohre k nám dodává potrubí z tvárné litiny opatřené vnitřní ochrannou polyuretanovou vložkou s různými úpravami povrchu pro veřejné vodovody, plynovody a kanalizaci. 4

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Hrdlové spoje betonových a azbestocementových trub - Těsnění hrdel betonových trub se provádí tak, že se spára uzavře cementovou maltou, utěsní se suchým a dehtovaným provazcem a zalije se cementovou kaší nebo asfaltovým tmelem. - Betonové trouby s polodrážkou se těsní jen cementovou maltou. - Železobetonové tlakové trouby se těsní pryžovým kroužkem umístěným ve drážce hladkého konce trouby. - Azbestocementové odpadní trouby se spojovaly a těsnily impregnovaným konopným provazcem v hrdlech a zalévaly cementovou maltou nebo asfaltovou zálivkou. 5

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Hrdlové spoje plastových trub - Hrdlový spoj je jednoduchý a spolehlivý. - Používá se pro novodurové odpadní trouby (PVC), ale i pro odpadní trouby z PP nebo PE. - Trouby i tvarovky se dodávají s hotovými hrdly, tato hrdla jsou opatřena drážkou pro pryžové těsnění. - Postup při spojování: - Pryžový kroužek vložíme do hrdla, tento kroužek a hladký konec zasunované trouby natřeme kluzným prostředkem a troubu zasuneme do hrdla. - Pokud byly trubky zkracovány, jejich konec zkosíme ručně nebo přípravkem pod úhlem 15 kvůli snadnějšímu zasouvání. - Ze stejného důvodu používám kluzný prostředek, např. mazlavé mýdlo nebo glycerínové želé. - Nesmíme použít mazací prostředek na bázi ropných produktů, protože by poškodil pryžový kroužek. 6

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje - Délka zasunutí trubky do hrdla má být taková, aby mezi dnem hrdla a koncem zasunuté trubky vznikla mezera. - Trubku nejprve zcela zasuneme, tužkou vyznačíme konec hrdla a pak o 10 až 15 mm troubu z hrdla povytáhneme. - Vzniklá mezera umožňuje dilataci (osový posuv při prodloužení potrubí následkem vyšší teploty), proto se tento spoj v praxi nazývá dilatační. - Tvar pryžového kroužku je různý. - U PVC menších průměrů je používaný kroužek s kruhovým průřezem, nazývaný O-kroužek, u větších průměrů je v hrdle lichoběžníková drážka, dva výztužné kroužky z PVC a profilovaný kroužek. - U PE a PP se používají kroužky s břity. - Při ručním zasouvání trouby do hrdla mírně troubou otáčíme a přitom musíme dát pozor, aby se nevytlačilo těsnění z drážky v hrdle. - Při spojování trub větších průměrů než DN 200 je potřeba velké montážní síly, a je proto výhodné použít pro tuto práci montážní přípravek, který ulehčí fyzickou námahu a zajistí souosost potrubí. 7

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje - V praxi je někdy třeba přejít z plastového potrubí na litinové, např. v suterénu objektu se obvykle umísťuje litinová čisticí trouba, do které je třeba napojit svislé odpadní potrubí domovní kanalizace. - Většinou se postupuje tak, že se do hrdla litinové tvarovky vsune hladký konec plastové trouby zkosený pod úhlem 45. - Hrdlo utěsníme do 2/3 těsnicím konopím, překryjeme sklářským tmelem a natřeme fermežovým nátěrem. 8

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Otázky k opakování 1. Popište temování litinových trub. 2. Vysvětlete pojem „skřípání trub“. 3. Jaké jsou moderní způsoby spojování litinových hrdlových trub? 9

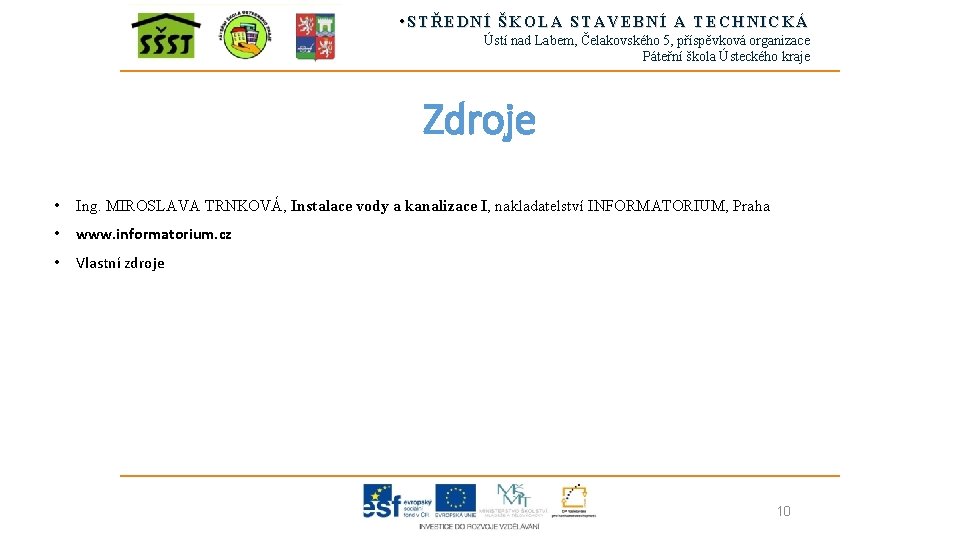

• STŘEDNÍ ŠKOLA STAVEBNÍ A TECHNICKÁ Ústí nad Labem, Čelakovského 5, příspěvková organizace Páteřní škola Ústeckého kraje Zdroje • Ing. MIROSLAVA TRNKOVÁ, Instalace vody a kanalizace I, nakladatelství INFORMATORIUM, Praha • www. informatorium. cz • Vlastní zdroje 10
