Stavebn vkresy 3 iary Typy a hrbky iar

Stavebné výkresy 3

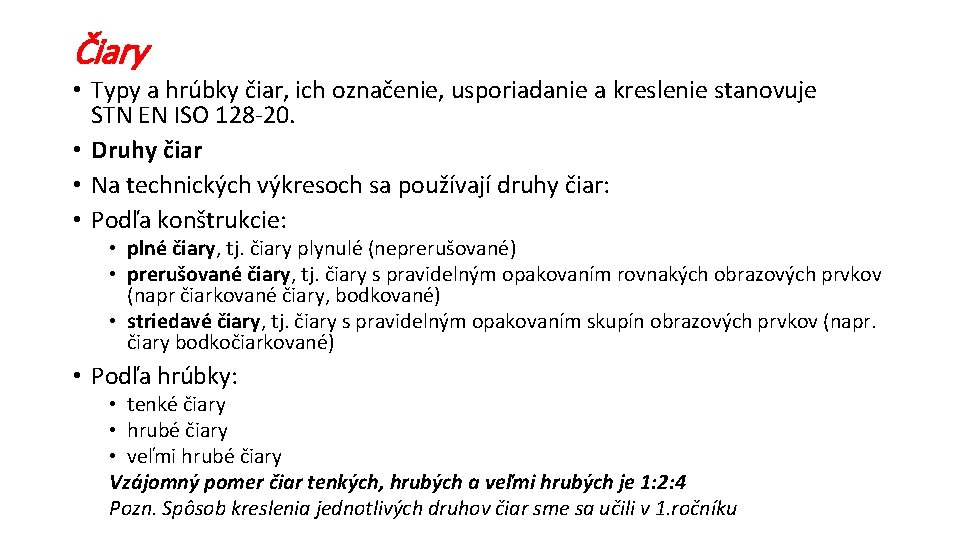

Čiary • Typy a hrúbky čiar, ich označenie, usporiadanie a kreslenie stanovuje STN EN ISO 128 -20. • Druhy čiar • Na technických výkresoch sa používají druhy čiar: • Podľa konštrukcie: • plné čiary, tj. čiary plynulé (neprerušované) • prerušované čiary, tj. čiary s pravidelným opakovaním rovnakých obrazových prvkov (napr čiarkované čiary, bodkované) • striedavé čiary, tj. čiary s pravidelným opakovaním skupín obrazových prvkov (napr. čiary bodkočiarkované) • Podľa hrúbky: • tenké čiary • hrubé čiary • veľmi hrubé čiary Vzájomný pomer čiar tenkých, hrubých a veľmi hrubých je 1: 2: 4 Pozn. Spôsob kreslenia jednotlivých druhov čiar sme sa učili v 1. ročníku

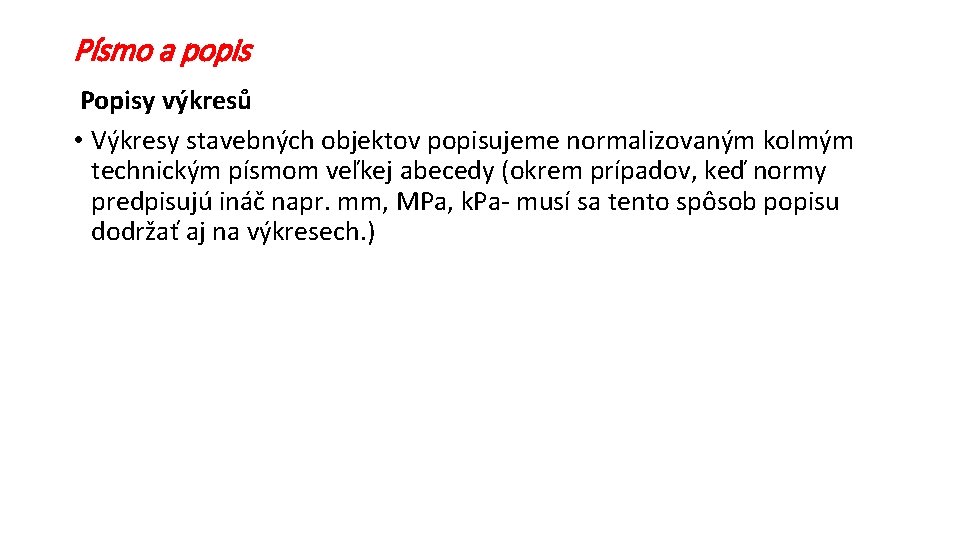

Písmo a popis Popisy výkresů • Výkresy stavebných objektov popisujeme normalizovaným kolmým technickým písmom veľkej abecedy (okrem prípadov, keď normy predpisujú ináč napr. mm, MPa, k. Pa- musí sa tento spôsob popisu dodržať aj na výkresech. )

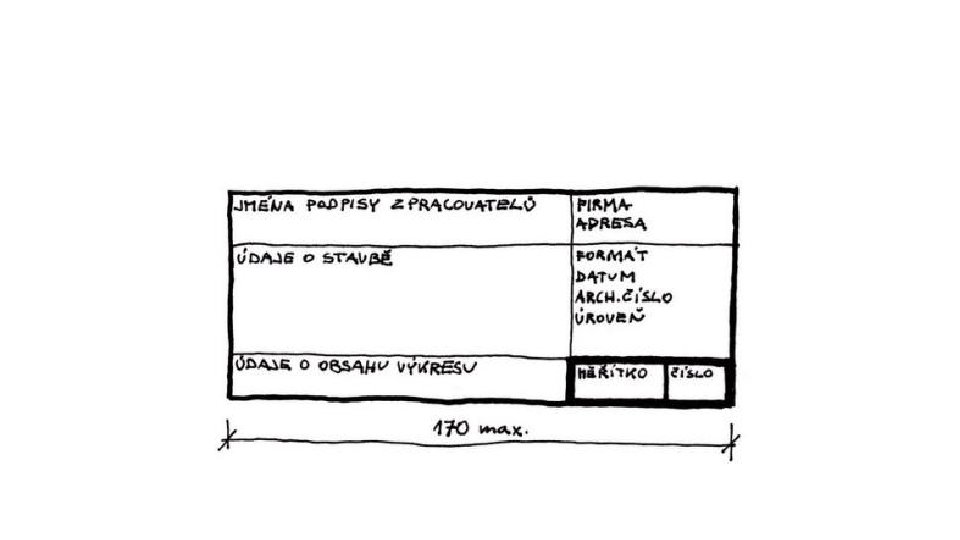

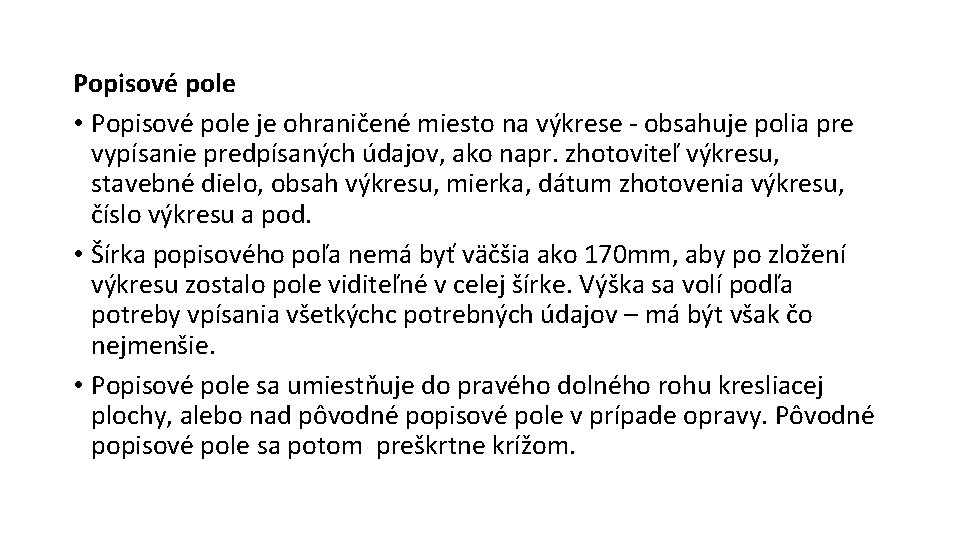

Popisové pole • Popisové pole je ohraničené miesto na výkrese - obsahuje polia pre vypísanie predpísaných údajov, ako napr. zhotoviteľ výkresu, stavebné dielo, obsah výkresu, mierka, dátum zhotovenia výkresu, číslo výkresu a pod. • Šírka popisového poľa nemá byť väčšia ako 170 mm, aby po zložení výkresu zostalo pole viditeľné v celej šírke. Výška sa volí podľa potreby vpísania všetkýchc potrebných údajov – má být však čo nejmenšie. • Popisové pole sa umiestňuje do pravého dolného rohu kresliacej plochy, alebo nad pôvodné popisové pole v prípade opravy. Pôvodné popisové pole sa potom preškrtne krížom.

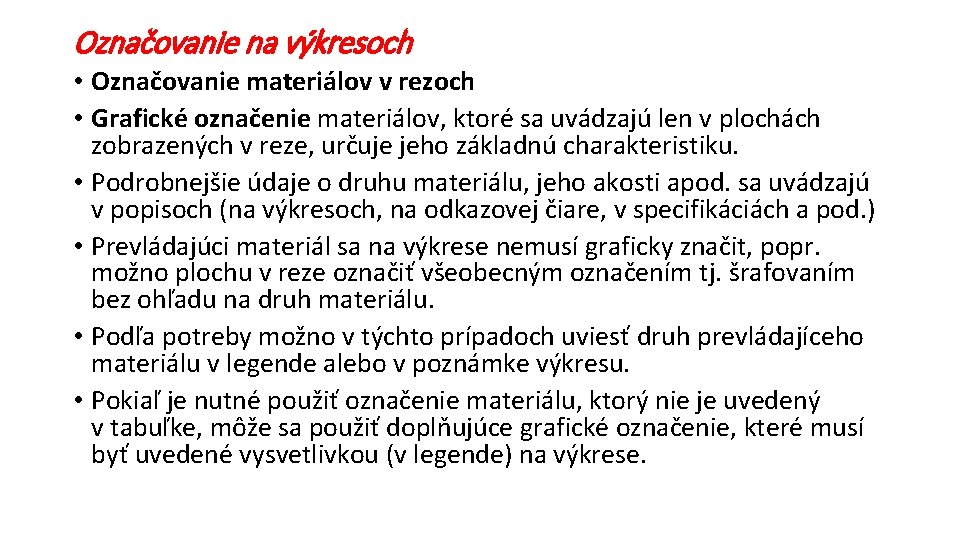

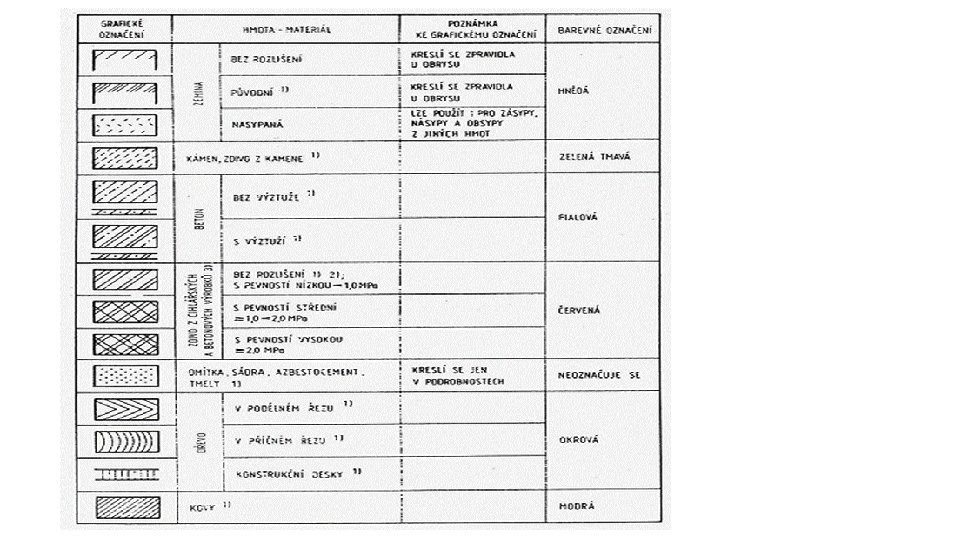

Označovanie na výkresoch • Označovanie materiálov v rezoch • Grafické označenie materiálov, ktoré sa uvádzajú len v plochách zobrazených v reze, určuje jeho základnú charakteristiku. • Podrobnejšie údaje o druhu materiálu, jeho akosti apod. sa uvádzajú v popisoch (na výkresoch, na odkazovej čiare, v specifikáciách a pod. ) • Prevládajúci materiál sa na výkrese nemusí graficky značit, popr. možno plochu v reze označiť všeobecným označením tj. šrafovaním bez ohľadu na druh materiálu. • Podľa potreby možno v týchto prípadoch uviesť druh prevládajíceho materiálu v legende alebo v poznámke výkresu. • Pokiaľ je nutné použiť označenie materiálu, ktorý nie je uvedený v tabuľke, môže sa použiť doplňujúce grafické označenie, které musí byť uvedené vysvetlivkou (v legende) na výkrese.

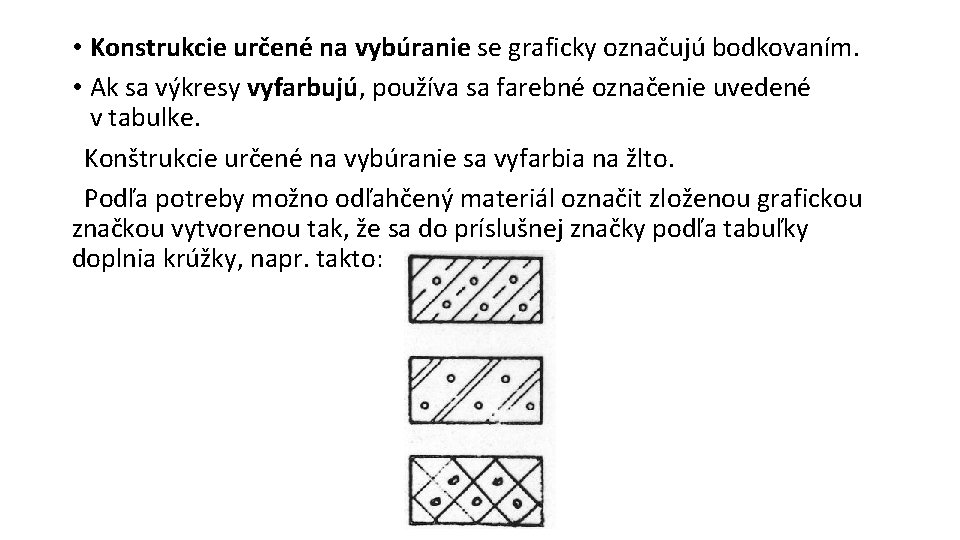

• Konstrukcie určené na vybúranie se graficky označujú bodkovaním. • Ak sa výkresy vyfarbujú, používa sa farebné označenie uvedené v tabulke. Konštrukcie určené na vybúranie sa vyfarbia na žlto. Podľa potreby možno odľahčený materiál označit zloženou grafickou značkou vytvorenou tak, že sa do príslušnej značky podľa tabuľky doplnia krúžky, napr. takto:

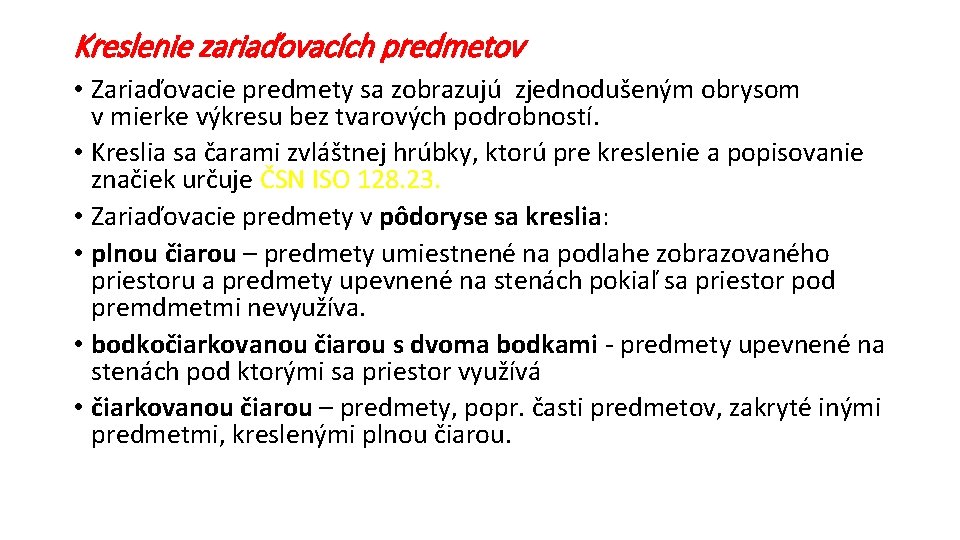

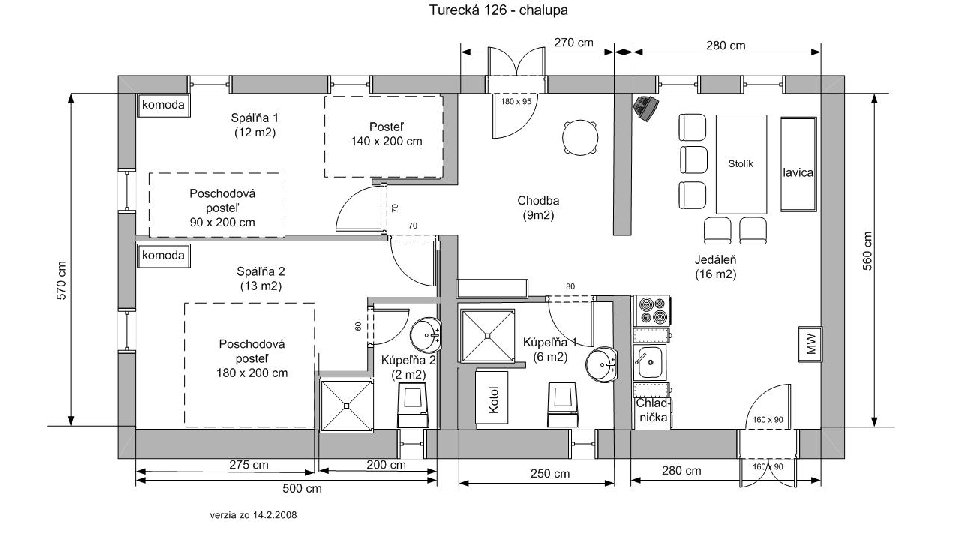

Kreslenie zariaďovacích predmetov • Zariaďovacie predmety sa zobrazujú zjednodušeným obrysom v mierke výkresu bez tvarových podrobností. • Kreslia sa čarami zvláštnej hrúbky, ktorú pre kreslenie a popisovanie značiek určuje ČSN ISO 128. 23. • Zariaďovacie predmety v pôdoryse sa kreslia: • plnou čiarou – predmety umiestnené na podlahe zobrazovaného priestoru a predmety upevnené na stenách pokiaľ sa priestor pod premdmetmi nevyužíva. • bodkočiarkovanou čiarou s dvoma bodkami - predmety upevnené na stenách pod ktorými sa priestor využívá • čiarkovanou čiarou – predmety, popr. časti predmetov, zakryté inými predmetmi, kreslenými plnou čiarou.

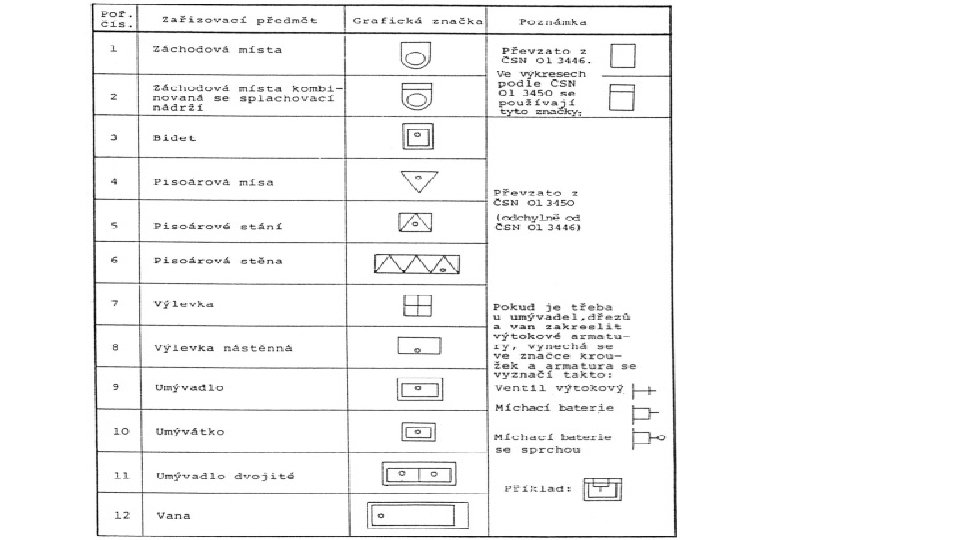

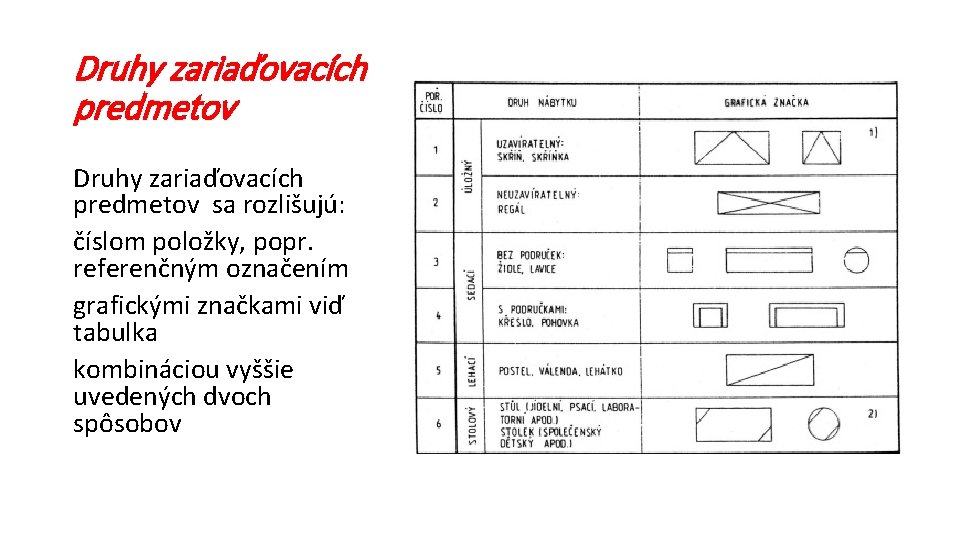

Druhy zariaďovacích predmetov sa rozlišujú: číslom položky, popr. referenčným označením grafickými značkami viď tabulka kombináciou vyššie uvedených dvoch spôsobov
