STATISZTIKAI ADATOK KÖZLÉSE ÉS ÁBRÁZOLÁSA Cél: Információtömörítés, adatok, mutatószámok tömör megjelenítése Alapja: Ismérvek Eszköz: Statisztikai táblák (statisztikai adatok valamilyen felsorolása) 1. Táblázatok (speciális eset: statisztikai sor) 2. Grafikus ábrák
FONTOSSÁG Tor Norretranders modellje:
TÖRTÉNETI KITEKINTÉS
ADATVIZUALIZÁCIÓ (1) • Vizualizáció: olyan eljárás, amelyek képek, diagramok, animációk készítésével üzeneteket közvetít. • Adatvizualizáció: adatok képi, grafikus megjelenítése. Segít az adatok felfedezésében, döntéshozatalban.
ADATVIZUALIZÁCIÓ (2) • Érzékelés „optimalizálása” (pld. Színek, ikonok) • Új adatforrások • Új eszközök, hatékony megjelenítés?
TÁBLÁZATOK KÉSZÍTÉSE ISMÉRVEK ALAPJÁN • Lajstrom vagy • a statisztikai sokaságot alkotó egyedek csoportosítását végezzük el. Követelmények 1. Az osztályozás teljes legyen. 2. Az osztályozás átfedés mentes legyen. 3. Homogenitás
PÉLDÁK LAJSTROM Magyarország fontosabb adatai Népességszám (ezer fő) 2016. január 1. 9 798 Fogyasztóiár-index (infláció) előző év azonos időszaka=100, 0%) 2016. év 100, 4 Munkanélküliségi ráta 2016, % 5, 1 GDP (előző év =100, 0%) 2016 102, 0 Forrás: http: //www. ksh. hu; letöltve: 2017. 09. 04.
OSZTÁLYOZÁS PÉLDÁK Áruszállítás a forgalom jellege szerint 2000 -ben Megnevezés Szállított áruk tömege, ezer tonna Vasút 48 994 Közút 142 390 Vízi 2 433 Légi 22 Csővezetékes Összesen 22 351 216 190 Forrás: Magyar Statisztikai Zsebkönyv 2001. 282. o.
STATISZTIKAI TÁBLÁK KÉSZÍTÉSÉNEK FORMAI KÖVETELMÉNYEI • Cím • Oszlopok, sorok feliratai, mértékegységek • Összesen • Forrás • Megjegyzések Kérdés • Kategóriák sorrendje?
PÉLDÁK Egy termelő vállalat munkavállalói létszáma 2008. júniusában fizetési kategóriák szerint Fizetési kategória, ezer Ft – 50 50, 1 – 80 80, 1 – 120, 1 – 200, 1 – Összesen Forrás: fiktív adatok Létszám, fő 20 85 24 8 3 140
SPECIÁLIS SOR: IDŐSOR • Idősorok esetében valamilyen időbeli ismérv alapján kerülnek rendezésre, felsorolásra a sokaság egyedei. • Az idősoroknak két fajtája van. • állapotidősor, • tartamidősor.
Állapotidősor IDŐSOR A kukoricatermelés alakulása Magyarországon (2001 -2006) Külföldi érdekeltségű vállalkozások számának alakulása (2002 -2006) Év 2002 2003 2004 2005 2006 Vállalkozások száma, db 26796 26793 26475 26019 25800 Forrás: portal. ksh. hu Tartamidősor Év Termelés, ezer tonna 2001 7858 2002 6121 2003 4532 2004 8332 2005 9050 2006 8282 Összesen 44175 Forrás: portal. ksh. hu
PÉLDÁK A pezsgővásárlás gyakorisága lakóhely szerinti bontásban egy piackutatás adatai alapján (2009), fő A vásárlás gyakorisága Lakóhely hetente vagy gyakrabban évente havonta néhányszor ritkábban Összesen Budapest 25 32 106 17 180 Város 20 28 140 12 200 Község 12 15 79 14 120 Összesen 57 75 325 43 500 Forrás: fiktív adatok
STATISZTIKAI ÁBRÁK • Pontdiagram • Vonaldiagram • Síkdiagramok: • oszlop diagram, hisztogram • osztott oszlop diagram • kör diagram • • Térbeli diagramok Piktogramok Kartogramok „Újabb diagramok”
PROBLÉMÁK - ELVÁRÁSOK (1) • • • sok adatot kell kis területen megjeleníteni az adatot életre kell kelteni szakszerű, de érthető legyen az ábrázolás megfelelő ábratípus nincs felesleges információ Megfelelő dizájn Adattörténet Felhasználó mit ért meg? Big data mi információ, mi nem?
PROBLÉMÁK - ELVÁRÁSOK (2) Az ábrának • áttekinthetőnek • célorientáltnak és homogénnek • egyszerűnek, könnyen értelmezhetőnek, • rekonstruálhatónak • optikailag semlegesnek kell lennie.
ELVÁRÁSOK - TRENDEK • Mobil, új platformok • Interaktivitás • Real time • Story teller • Integráció • 3 D • Geoadatok
NAPPALI TAGOZAT ÁTLAGOS FELTÖLTÖTTSÉGE FELSŐOKTATÁSI INTÉZMÉNYEKBEN Forrás: saját szerkesztés
A 18 -49 ÉVES KORCSOPORT MEGOSZLÁSA A 19. 00 -22. 59 KÖZÖTT NÉZETT TV CSATORNA SZERINT 2008. 12. 292010. 08. 09) Forrás: R-time
175 170 165 160 155 150 145 140 135 130 125 120 115 110 105 100 Forrás: saját szerkesztés Születések száma Általános iskolát nappali tagozaton befejezők száma Általános iskolát nappali tagozaton bejezeők száma, ezer fő 200 195 190 185 180 175 170 165 160 155 150 145 140 135 130 125 120 115 110 105 100 95 90 1971 1972 1973 1974 1975 1976 1977 1978 1979 1980 1981 1982 1983 1984 1985 1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 Születések száma, ezer fő Születések számának és általános iskolát végzettek számának alakulása Magyarországon (1970 -2010)
RADAR
OSZLOP
KÖR
PIKTOGRAM Egy hizlalda sertésállománya (2011. 09. 01) 1 egység=1000 sertés Forrás: fiktív
KARTOGRAM Magyarország hő térképe (2010. 09. 02. 14: 00) Forrás: OMSZ °C
Forrás: Eurostat
STATISZTIKAI ÁBRÁK FORMAI KÖVETELMÉNYEI • Cím • Mértékegység • Felirat • Arányosság • Egységek
ÉRDEKESSÉGEK • Vizualizáció szerepe • Infograf • Művészet: http: //www. chrisjordan. com/gallery/rtn/#cig-butts
HÁLÓZATOK ÁBRÁZOLÁSA
MOSAIC PLOT John Hartigan, Beat Kleiner: Mosaics for contingency tables. In: Computer Science and Statistics: Proceedings of the 13 th Symposium on the Interface. 1981, S. 268– 273.
GAPMINDER WORLD HTTP: //WWW. GAPMINDER. ORG/WORLD/

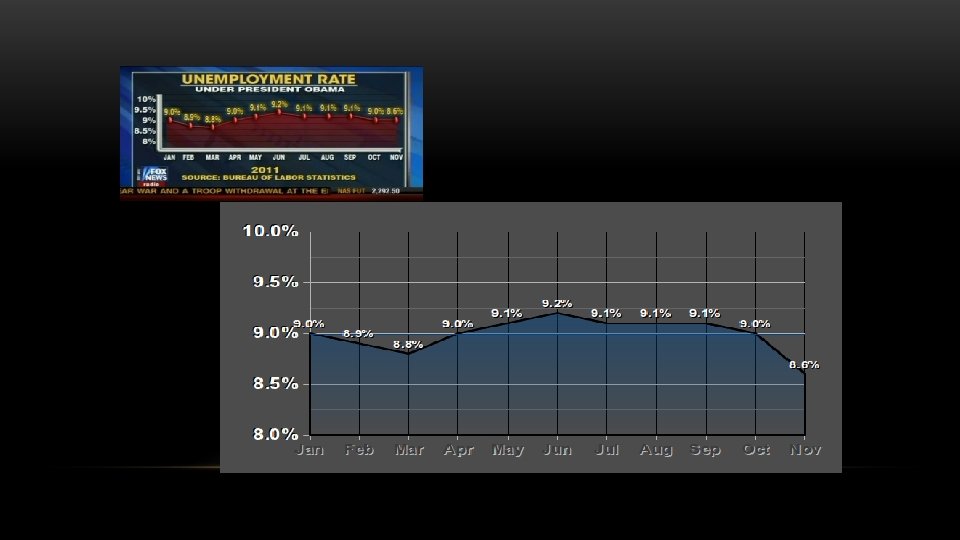

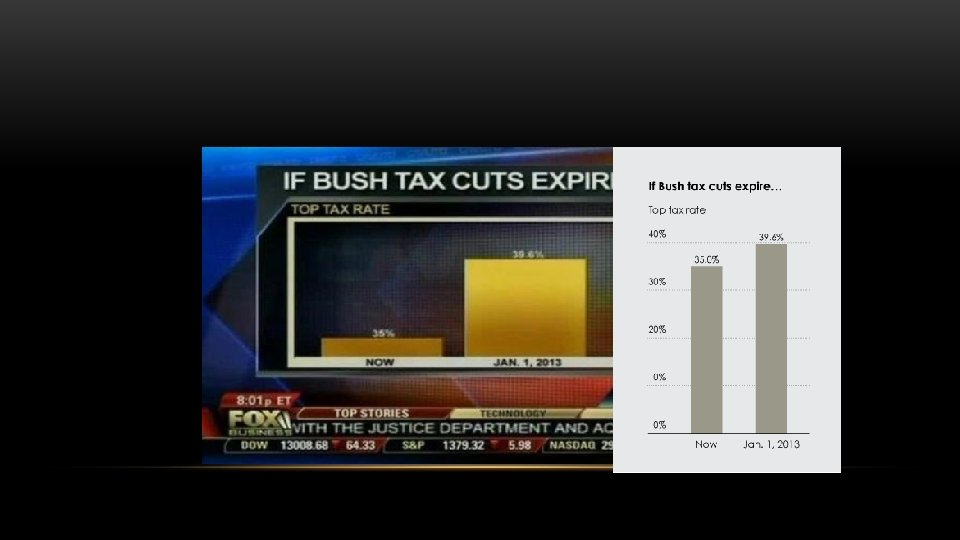

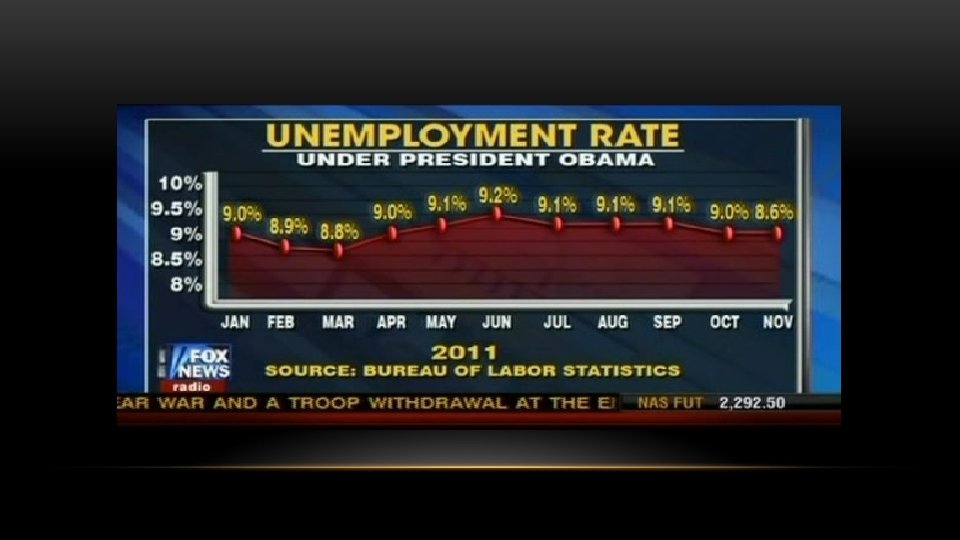

HIBÁS ÁBRÁZOLÁSOK
Source: http: //www. datapine. com/blog/misleading-statistics-and-data/

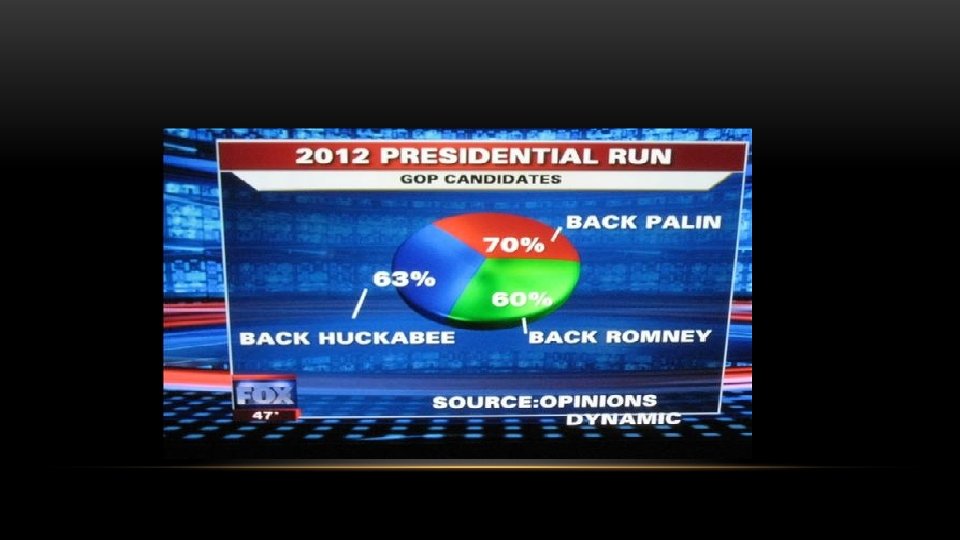

PIE CHARTS (1) Source: https: //en. wikipedia. org/wiki/Misleading_graph
PICTOGRAMS Source: https: //en. wikipedia. org/wiki/Misleading_graph
WORDCLOUD Source : https: //www. visioncritical. com/wpcontent/uploads/2012/08/2 -the-pros-and -cons-of-word-clouds-asvisualizations. png Source: Steele & Noah: Beautiful Visualization, O Reilly, 2010 Source : https: //smedia-cacheak 0. pinimg. com/23 6 x/a 7/51/c 2/a 751 c 24 af 03099 e 6 e 0 c 43 a 28 fb 23 ccaa. jpg
