Statique Graphique Perforatrice De Bureau Activité N° 1

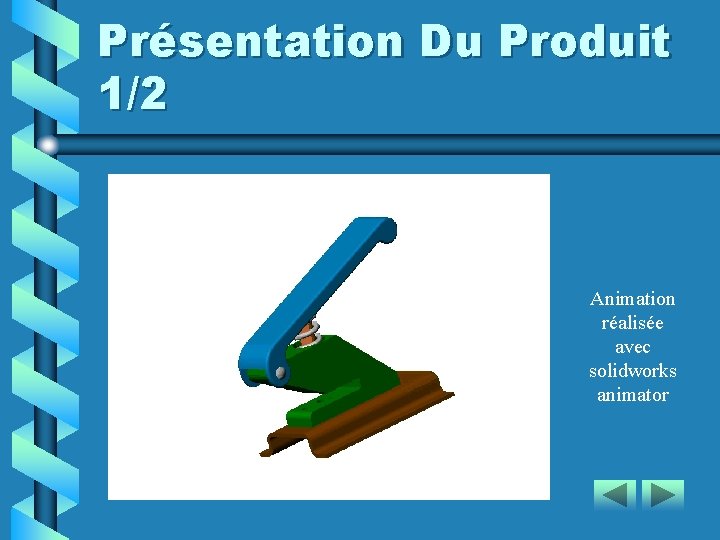

Présentation Du Produit 1/2 Animation réalisée avec solidworks animator

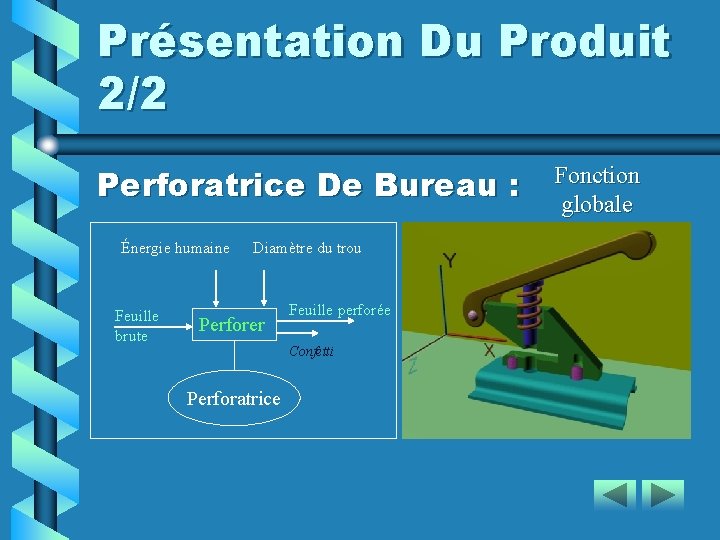

Présentation Du Produit 2/2 Perforatrice De Bureau : Énergie humaine Feuille brute Diamètre du trou Perforer Feuille perforée Confetti Perforatrice Fonction globale

Objectif De L’étude Déterminer la raideur k du ressort de rappel en position du levier

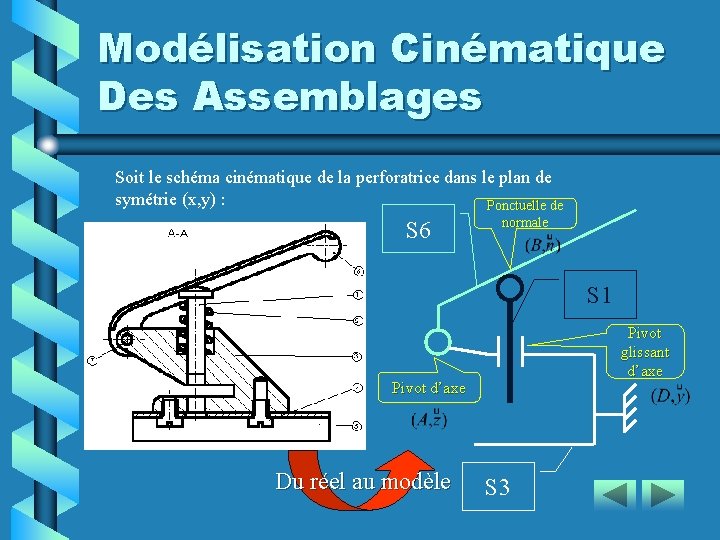

Modélisation Cinématique Des Assemblages Soit le schéma cinématique de la perforatrice dans le plan de symétrie (x, y) : Ponctuelle de S 6 normale S 1 Pivot glissant d’axe Pivot d’axe Du réel au modèle S 3

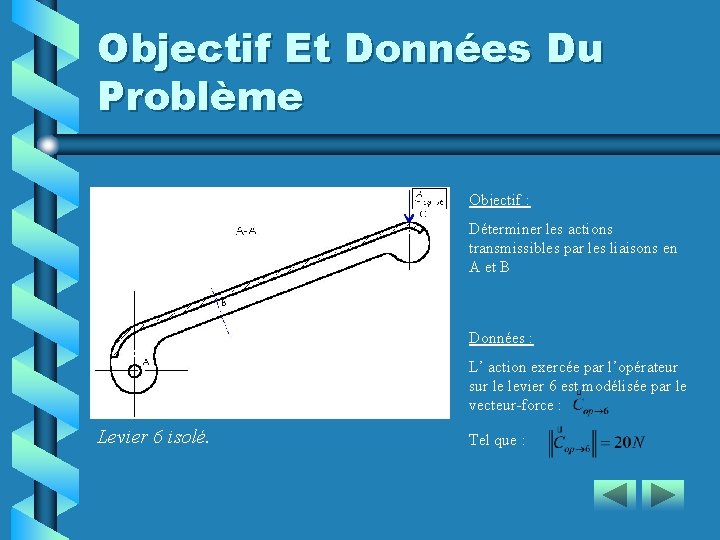

Objectif Et Données Du Problème Objectif : Déterminer les actions transmissibles par les liaisons en A et B Données : L’ action exercée par l’opérateur sur le levier 6 est modélisée par le vecteur-force : Levier 6 isolé. Tel que :

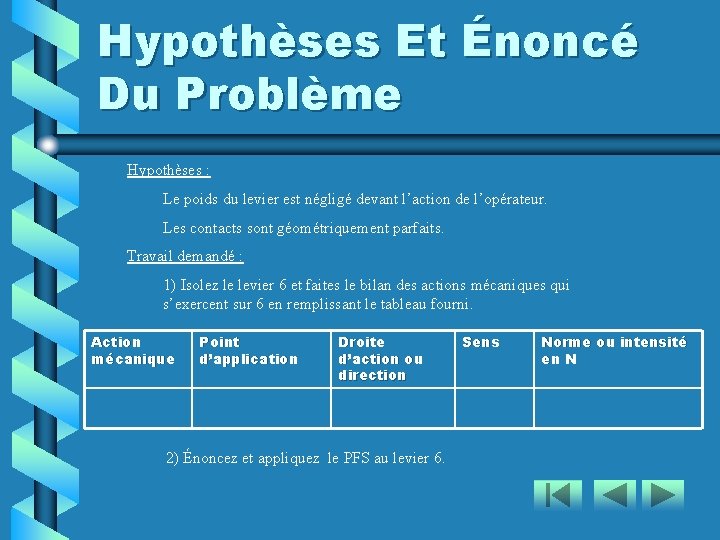

Hypothèses Et Énoncé Du Problème Hypothèses : Le poids du levier est négligé devant l’action de l’opérateur. Les contacts sont géométriquement parfaits. Travail demandé : 1) Isolez le levier 6 et faites le bilan des actions mécaniques qui s’exercent sur 6 en remplissant le tableau fourni. Action mécanique Point d’application Droite d’action ou direction 2) Énoncez et appliquez le PFS au levier 6. Sens Norme ou intensité en N
