Statika stavebních konstrukcí II. , 3. ročník bakalářského studia Řešení rovinných rámů s posuvnými styčníky ZDM při deformačním zatížení • Deformační zatížení rovinných rámů a nosníků • Zatížení změnou teploty • Zatížení popuštěním podpor Katedra stavební mechaniky Fakulta stavební, VŠB - Technická univerzita Ostrava 1
ZDM, deformační zatížení Deformační zatížení (DZ) může být vyvoláno: a) Změnou teploty – rovnoměrnou – nerovnoměrnou b) Poklesem podpor U ZDM při DZ postupuje obdobně jako u silového zatížení. Vždy po řádném označení konstrukce určíme nejdříve stupeň přetvárné neurčitosti a specifikujeme neznámé přetvárné parametry. 2
ZDM, deformační zatížení změna teploty Rovnoměrná změna teploty se projevuje změnou délku prutu, se kterou se v tomto případě počítá i u ZDM. Projevuje se ve výpočtu určováním známého pootočení prutů, které nepředstavuje neznámé parametry deformace Nerovnoměrná změna teploty se ve výpočtu projevuje v primárních koncových momentech prutů uváděných v tabulkách. 3

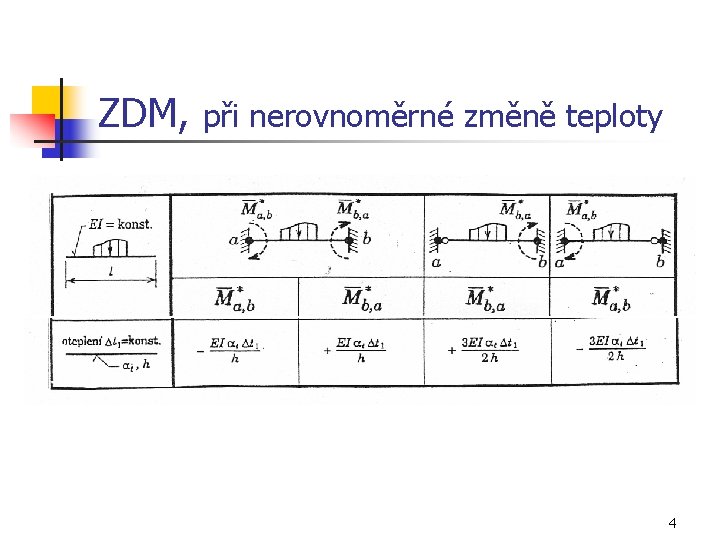

ZDM, při nerovnoměrné změně teploty 4
ZDM, zatížení rámu s neposuvnými styčníky, vyvolané rovnoměrnou změnou teploty 5
ZDM, zatížení rámu s posuvnými styčníky, vyvolané rovnoměrnou i nerovnoměrnou teploty změnou teploty 6
ZDM, zatížení rámu vyvolané popuštěním podpor, složky přemístění 7
ZDM, příklad řešení rámu při zatížení popuštěním podpor 8
Příklad q 4 = 10 k. Nm-1 e c J 10 k. N 4 2 J 2 2 q 3 = 5 k. Nm-1 b 3 2 J d 4 J a 2 1 6
