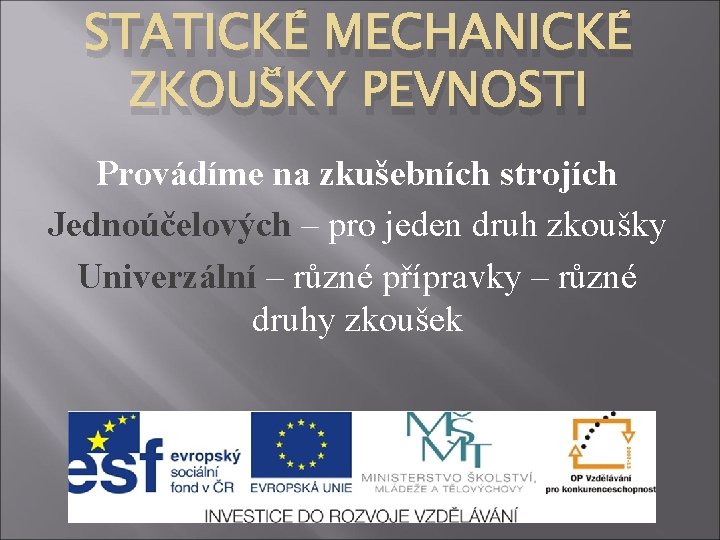

STATICKÉ MECHANICKÉ ZKOUŠKY PEVNOSTI Provádíme na zkušebních strojích Jednoúčelových – pro jeden druh zkoušky Univerzální – různé přípravky – různé druhy zkoušek

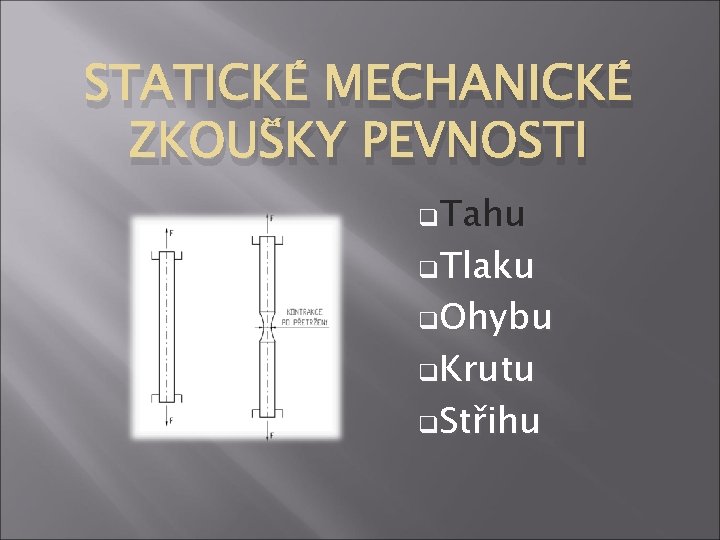

STATICKÉ MECHANICKÉ ZKOUŠKY PEVNOSTI q. Tahu q. Tlaku q. Ohybu q. Krutu q. Střihu

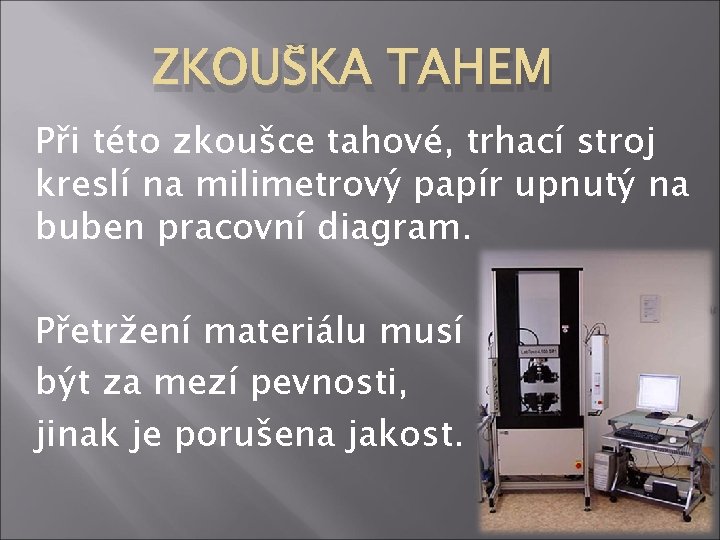

ZKOUŠKA TAHEM Při této zkoušce tahové, trhací stroj kreslí na milimetrový papír upnutý na buben pracovní diagram. Přetržení materiálu musí být za mezí pevnosti, jinak je porušena jakost.

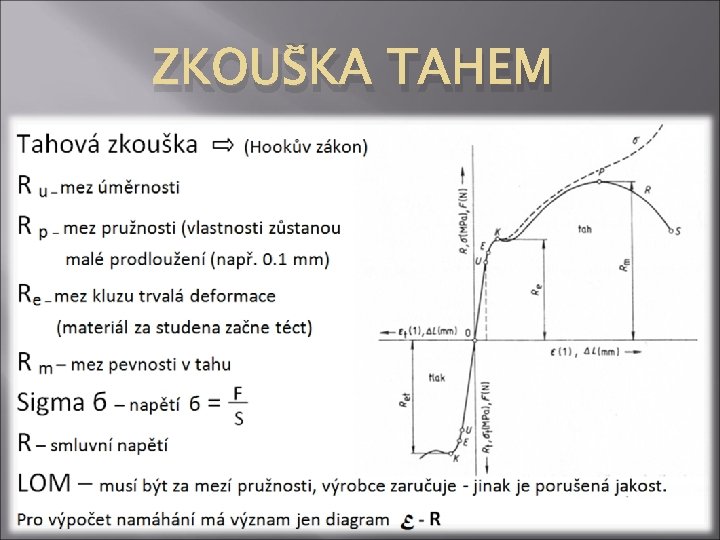

ZKOUŠKA TAHEM Při této zkoušce tahové, trhací stroj kreslí na milimetrový papír upnutý na buben pracovní diagram.

ZKOUŠKA TAHEM Průběhy tahového diagramu u různých kovů a slitin .

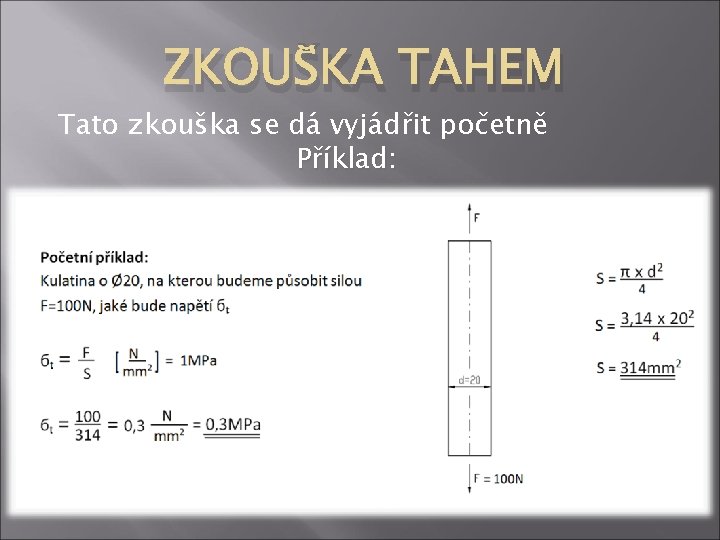

ZKOUŠKA TAHEM Tato zkouška se dá vyjádřit početně Příklad: .

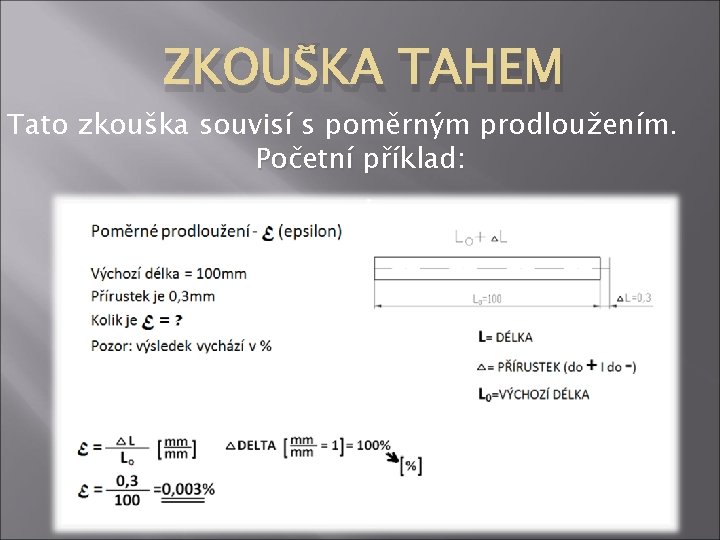

ZKOUŠKA TAHEM Tato zkouška souvisí s poměrným prodloužením. Početní příklad: .

ZKOUŠKA TAHEM Ocel má v čísle vyjádřenu minimální mez pevnosti v tahu, ta souvisí s jakostí materiálu. Příklad: Minimální pevnost v tahu u oceli 11 373 je pevnost minimální 370. Tato pevnost nesmí být nižší jinak je porušena jakost materiálu.

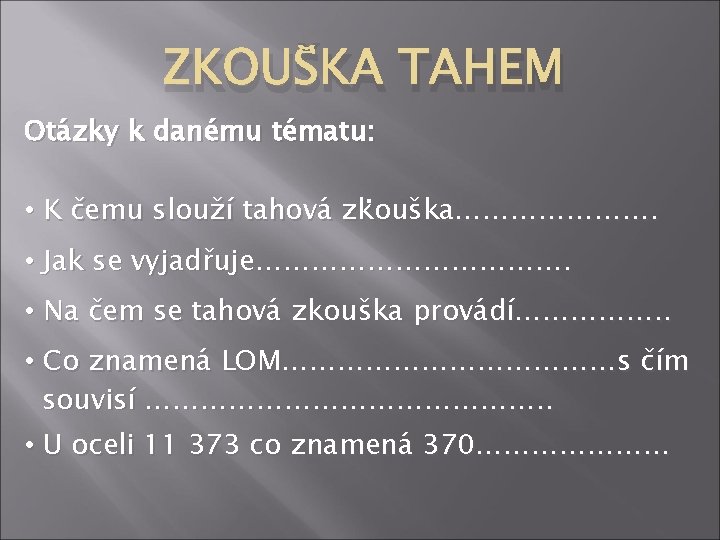

ZKOUŠKA TAHEM Otázky k danému tématu: . • K čemu slouží tahová zkouška…………………. • Jak se vyjadřuje………………. • Na čem se tahová zkouška provádí……………. . • Co znamená LOM………………s čím souvisí …………………. . • U oceli 11 373 co znamená 370…………………

ANOTACE Tato prezentace je určena k výkladu o materiálech. Zabývá se statickými mechanickými zkouškami pevnosti_tahem. V předmětu strojírenská technologie a materiály.

IDENTIFIKAČNÍ ÚDAJE Autor: Jan Elsner Vytvořeno dne: 14. 9. 2012. Odpilotováno dne: 15. 10. 2012 Ve třídě: 1. F Vzdělávací oblast: Materiály a jejich použití Vzdělávací obor: Umělecký kovář Tematický okruh: Mechanické zkoušky Téma: Tahová zkouška Klíčová slova: Zkouška, mechanická, tahem, statická, prodloužení, síla.
