Staniční zabezpečovací zařízení Michal Fišer

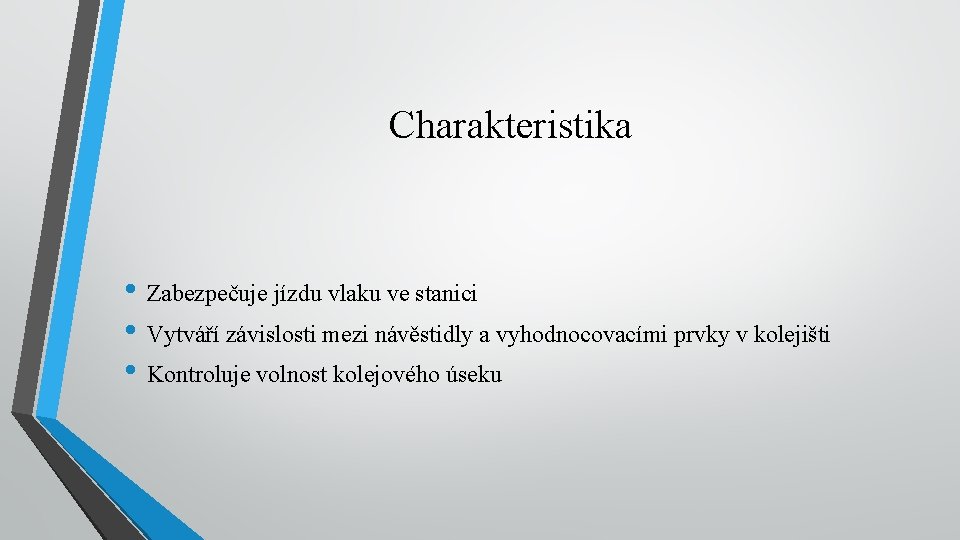

Charakteristika • Zabezpečuje jízdu vlaku ve stanici • Vytváří závislosti mezi návěstidly a vyhodnocovacími prvky v kolejišti • Kontroluje volnost kolejového úseku
Rozdělení SZZ • Podle úrovně zabezpečení jízdních cest (I. III. úroveň) • Podle způsobu ovládání (mechanické, elektromechanické, reléové, elektronické) • Podle provedených závislostí (mechanická stavědla, elektrická stavědla) • Podle provozního hlediska (uzlová, odbočná, vlakotvorná stanice)
Stavědla SZZ • Ovládají se z něj výměny a návěstidla • Vyskytují se u starších typů zabezpečovacích zařízení • Stavědla se zpravidla umisťují na každé zhlaví stanice
Stavědla podle způsobu ovládání • Ústřední stavědlo (pouze jedno ve stanici; ESA) • Řídicí stavědlo (dvě stavědla na zhlavích stanice) • Závislé stavědlo (již se u nás nevyskytuje; výhybkář) • Pomocné stavědlo (na seřaďovacích nádražích; posun)
Stavědla mechanická • Závislosti jsou prováděny pomocí drátovodů • Výměny lze přestavovat na dálku, ale jen na omezenou vzdálenost

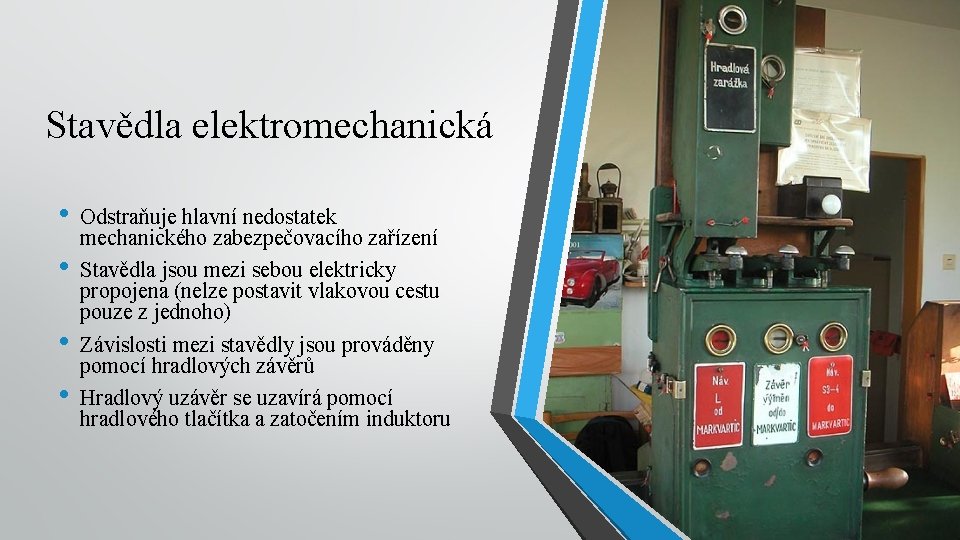

Stavědla elektromechanická • • Odstraňuje hlavní nedostatek mechanického zabezpečovacího zařízení Stavědla jsou mezi sebou elektricky propojena (nelze postavit vlakovou cestu pouze z jednoho) Závislosti mezi stavědly jsou prováděny pomocí hradlových závěrů Hradlový uzávěr se uzavírá pomocí hradlového tlačítka a zatočením induktoru
Typové stavědlo (TEST) • Zabezpečení malých stanic • Zařízení je ovládáno pomocí reléových prvků • Kontrola průjezdu vlaku je realizována pomocí kolejových obvodů

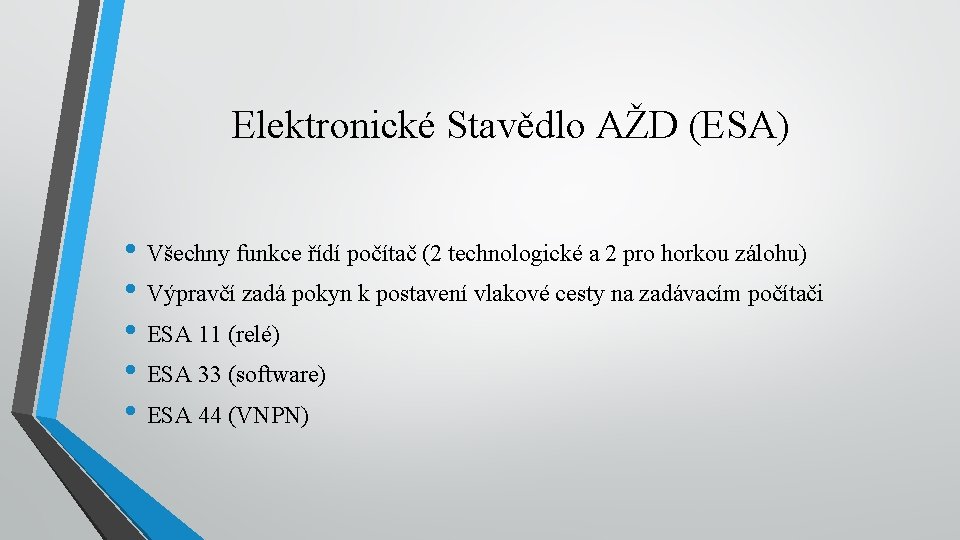

Elektronické Stavědlo AŽD (ESA) • Všechny funkce řídí počítač (2 technologické a 2 pro horkou zálohu) • Výpravčí zadá pokyn k postavení vlakové cesty na zadávacím počítači • ESA 11 (relé) • ESA 33 (software) • ESA 44 (VNPN)
Ztráta komunikace • Může být způsobena hardwarovou částí jednoho z počítačů • Ztráta komunikace se projeví tzv. “fialovou smrtí“
