Standard vybraných částí územního plánu Porada KÚPK s ÚÚP a pořizovateli ÚPD Ing. Zdeňka Topinková ORR KÚPK Babylon 25. - 26. 04. 2019
Standard vybraných částí územního plánu Důvody pro sjednocení obsahu a formy ÚP • koordinovaný způsob grafického projevu závazných výkresů územního plánu § přehlednost, srozumitelnost, jednotná interpretace => rychlejší a kvalitnější rozhodování • využití v územně analytických podkladech § zvýšení efektivity práce úřadů územního plánování • zefektivnění využití digitálních údajů obsažených v územních plánech § vytvoření databáze jevů územních plánů => zkvalitnění standardních činností s územním plánem Strana 2
Standard vybraných částí územního plánu Důvody pro sjednocení obsahu a formy ÚP • Geoportál územního plánování § vytvoření mapového podkladu celé republiky • soulad s principy Geo. Info. Strategie • plnění Směrnice 2007/2/ES o zřízení Infrastruktury prostorové informace v Evropském společenství (INSPIRE) Strana 3
Standard vybraných částí územního plánu Předmět standardizace • všechny podstatné jevy stanovené ÚP § jevy navrhované projektantem, nikoliv jevy ÚAP, za které jsou zodpovědní poskytovatelé (příp. pořizovatelé) § sjednocení grafického vyjádření ve výkresech výrokové části ÚP ü Výkres základního členění – celý výkres ü Hlavní výkres – vybrané části výkresu ü Výkres VPS, VPO a asanací – celý výkres Strana 4
Standard vybraných částí územního plánu Předmět standardizace Předmětem standardizace nejsou: • výkresy odůvodnění • schémata (ani ve výrokové části ani v odůvodnění) • prvky mapového díla • regulace jednotlivých ploch Strana 5
Standard vybraných částí územního plánu Předmět standardizace - jevy ü ü ü ü Řešené území Vymezení částí územního plánu s prvky regulačního plánu Zastavěné území Plochy s rozdílným způsobem využití Plochy zastavitelné Plochy přestavby Plochy změn v krajině ü Plochy a koridory, ve kterých je rozhodování o změnách v území podmíněno dohodou o parcelaci, územní studií či regulačním plánem Plochy a koridory územních rezerv Veřejně prospěšné stavby, opatření a asanace ÚSES a další překryvná značení Koridory dopravní a technické infrastruktury ü ü Strana 6
Standard vybraných částí územního plánu Výkres základního členění • dle odst. 4 písm. a) Přílohy č. 7 vyhlášky č. 500/2006 Sb. ü ü ü Z P K R U zastavitelné plochy přestavby plochy změn v krajině územní rezervy území s prvky RP příklad Z 1, Z 2… příklad P 1, P 2… příklad K 1, K 2. . příklad R 1, R 2… příklad U 1, U 2… Plochy a koridory, ve kterých je rozhodování o změně podmíněno: ü ü ü DO US RP DU DR Strana 7 uzavřením dohody o parcelaci zpracováním územní studie vydáním regulačního plánu zpracováním ÚS a uzavřením dohody o parcelaci vydáním RP a uzavřením dohody o parcelaci příklad DO 1, DO 2… příklad US 1, US 2… příklad RP 1, RP 2… příklad DU 1, DU 2… příklad DR 1, DR 2…
Standard vybraných částí územního plánu Výkres základního členění Strana 8
Standard vybraných částí územního plánu Výkres základního členění Strana 9
Standard vybraných částí územního plánu Hlavní výkres • dle odst. 4 písm. b) Přílohy č. 7 vyhlášky č. 500/2006 Sb. Vyjádření urbanistické koncepce a koncepce uspořádání krajiny: ü ü ü vymezení ploch s rozdílným způsobem využití vymezení ploch a koridorů pro územní rezervy vymezení zastavěného území vymezení zastavitelných ploch vymezení ploch přestavby vymezení ploch změn v krajině Vyjádření koncepce veřejné infrastruktury: ü ü koridor plošně vymezený koridor nad plochami s rozdílným způsobem využití (překryvné značení) Znázornění vybraných systémů ÚP: ü ü ü územní systém ekologické stability systém sídelní zeleně systém veřejných prostranství Strana 10
Standard vybraných částí územního plánu Hlavní výkres – plochy RZV Strukturovány do tří úrovní: • První úroveň dle vyhlášky č. 501/2006 Sb. + zeleň + koridory + překryvná značení (vybraný systém veřejných prostranství + ÚSES + systém sídelní zeleně + jiný) • Druhá úroveň je standardizovaný výčet ploch s rozdílným způsobem využití (poddělení první úrovně), u všech i zbytková jiná plocha • Třetí úroveň je doporučená. U některých ploch s RZV obsahuje Standard členění na 3. úrovni - pro sjednocení nejčastěji užívaných jevů. Standardně je 3. úroveň určena pro další indexování, určující charakter, strukturu, prostorovou regulaci, případně další rozlišující vlastnosti plochy. Strana 11
Standard vybraných částí územního plánu Hlavní výkres – plochy RZV První úroveň vyhlášková Druhá úroveň standardizovaná Třetí úroveň doporučená Základní členění ploch Podrobnější členění ploch podle charakteru a specifických vlastností Struktura zástavby, prostorová regulace, index druhu apod. § 5 R plochy rekreace RI RZ RO RH § 6 O rekreace individuální - chaty rekreace - zahrádkové osady rekreace - oddechové plochy rekreace hromadná - rekreační areály RX rekreace jiná plochy občanského vybavení OV občanské vybavení veřejné Strana 12 OK OS OL OH OX občanské vybavení komerční občanské vybavení - sport občanské vybavení lázeňské občanské vybavení - hřbitovy občanské vybavení jiné s - vzdělávání a výchova p - sociální služby a péče o rodinu z - zdravotní služby k - kultura v - veřejná správa o - ochrana obyvatelstva
Standard vybraných částí územního plánu Hlavní výkres Strana 13
Standard vybraných částí územního plánu Hlavní výkres Strana 14
Standard vybraných částí územního plánu Hlavní výkres Strana 15

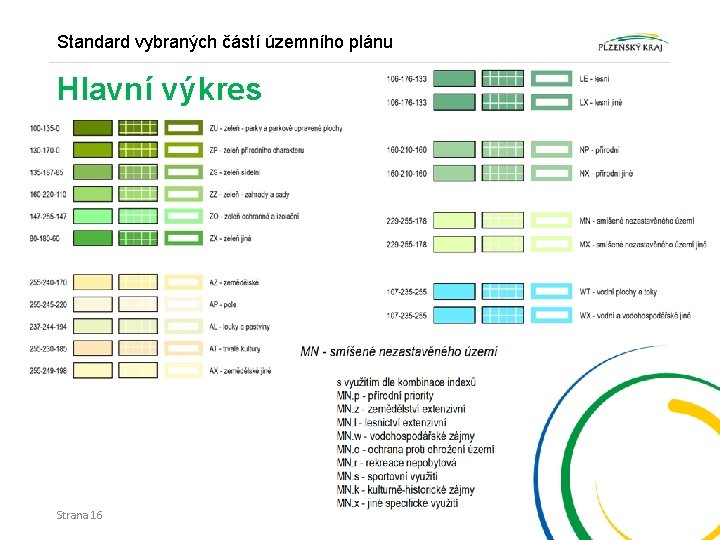

Standard vybraných částí územního plánu Hlavní výkres Strana 16
Standard vybraných částí územního plánu Hlavní výkres Strana 17
Standard vybraných částí územního plánu Výkres veřejně prospěšných staveb, opatření a asanací • základní požadavky: § použít aktuální katastrální mapu § zobrazit hranice řešeného území § zobrazit veřejně prospěšné stavby, opatření a asanace včetně jejich popisu identifikátory • hledisko uplatnění možnosti vyvlastnění a předkupního práva znázorňuje barevné odlišení spolu s písmenným označením (první písmeno): § světle červená – V – možnost vyvlastnění § světle modrá – P – možnost uplatnění předkupního práva § světle fialová – W – možnost vyvlastnění i uplatnění předkupního práva Strana 18
Standard vybraných částí územního plánu Výkres veřejně prospěšných staveb, opatření a asanací Strana 19
Standard vybraných částí územního plánu Výkres veřejně prospěšných staveb, opatření a asanací Strana 20
Standard vybraných částí územního plánu Datový model • • standardní souřadnicový systém – S-JTSK grafické typy: • texty • plochy • pokrytí Pokud není uvedeno jinak, plochy se nepřekrývají. • datové formáty: • GIS – formát „Shape. File“ • CAD – formát „DXF“ • • Strana 21 vymezující vrstvy popisné vrstvy
Standard vybraných částí územního plánu Datový model Standardní vrstvy: q o q q o o o o o Resene. Uzemi_p. . vymezení řešeného území Uzemi. Prvky. RP_p. . vymezení částí územního plánu s prvky regulačního plánu Zastavene. Uzemi_p. . zastavěné území Plochy. RZV_p. . plochy s rozdílným způsobem využití Uzemni. Rezervy_p. . plochy a koridory územních rezerv Koridory. P_p. . koridory plošně vymezené Koridory. N_p. . koridory vymezené nad plochami s rozdílným způsobem využití Plochy. Zmen_p. . plochy změn Plochy. Podm_p. . plochy a koridory s podmínkou pro rozhodování o změnách v území Vps. Vpo. As_p. . veřejně prospěšné stavby, opatření a asanace USES_p. . územní systém ekologické stability System. Sidelni. Zelene_p. . systém sídelní zeleně System. Ver. Prostr_p. . systém veřejných prostranství Strana 22
Standard vybraných částí územního plánu Datový model Standardní výkresy: kód název povinný ZCU výkres základního členění území ano HLV hlavní výkres - standardní ano HLU hlavní výkres - urbanistická koncepce ne HLK hlavní výkres - koncepce uspořádání krajiny ne HLI hlavní výkres - koncepce veřejné infrastruktury ne VPS výkres veřejně prospěšných staveb, opatření a asanací ano Strana 23
Standard vybraných částí územního plánu Datový model Odevzdávaná data: • • standardní vektorové vrstvy ÚP textová a tabulková část ÚP (formáty PDF, DOC, XLS. . . ) • rastrové ekvivalenty (formáty PNG, TIF, případně i jiný bezztrátový formát) • nutné zeměpisné usazení rastrů • • • usazovací soubory pro GIS fy ESRI vektorová vrstva s vymezujícím obdélníkem rastru formulář „Základní informace k předávanému územnímu plánu“ Strana 24
Standard vybraných částí územního plánu Současný stav • spolupráce MMR • Asociace pro urbanismus a územní plánování ČR • Hydrosoft Veleslavín s. r. o. • T-Mapy spol. s r. o. • I. etapa – návrh DM pro konzultace • II. etapa – úprava DM a ETL nástroj Strana 25
Standard vybraných částí územního plánu Děkuji za pozornost ORR KÚPK Oddělení územního plánování Ing. Zdeňka Topinková tel. : 377 195 421 zdenka. topinkova@plzensky-kraj. cz Strana 26
