Standar Kompetensi Dasar Menerapkan Kompetensi konsep kelistrikan dalam

Standar Kompetensi Dasar Menerapkan. Kompetensi konsep kelistrikan dalam berbagai penyelesaian masalah dan berbagai produktertutup teknologi 1. Memformulasikan besaran-besaran listrik rangkaian 2. 3. sederhana (satu loop) Mengidentifikasi penerapan listrik AC dan DC dalam kehidupan sehari-hari Menggunakan alat ukur listrik

LISTRIK DINAMIK n n n n Pengertian arus Listrik Hambatan Listrik dan Hukum Ohm Susunan seri dan paralel komponen Lstrik Hukum Kirchhoff Gaya Gerak Listrik dan Tegangan Jepit Energi dan Daya Listrik Rangkaian AC dalam Rumah Penggunaan Tegangan DC dan AC dalam kehidupan Sehari-hari

Pengertian arus Listrik n n Gerakan muatan-muatan listrik dalam suatu rangkaian listrik yang disebabkan oleh perbedaan potensial listrik Elektron bergerak dari kutub negatif ke kutub baterai, sedangkan muatan positif bergerak sebaliknya Arah gerakan muatan positif inilah yang disebut sebagai arus listrik konvensional Besarnya kuat arus listrik I merupakan laju perubahan muatan listrik Q persatuan waktu t

Hambatan Listrik dan Hukum Ohm R = hambatan listrik ( ) V = tegangan (Volt) I = arus listrik (A) n Faktor yang mempegaruhi hambatan listrik 1. 2. 3. 4. Jenis bahan Panjang (l) Luas penampang (A) Suhu (T)

Susunan seri dan paralel komponen Lstrik

Hukum I Kirchhoff n Jumlah aljabar dari arus listrik pada titik cabang rangkaian sama dengan nol I 1 + I 2 + I 3 = I 4 + I 5

Hukum II Kirchhoff ”Jumlah aljabar dari beda potensial pada elemen-elemen listrik dalam rangkaian tertutup sama dengan nol” 1. Jika arah loop sama dengan arah arus, maka tegangan pada semua elemen listrik bertanda positif, sedangkan jika arah loop berlawanan dengan arah arus, maka tegangan bertanda negative 2. Ketika bertemu baterai atau sumber tegangan lain, tanda untuk baterai positif bila yang pertama dilewati adalah kutub positif, dan bertanda negative bila yang pertama dilewati adalah kutub negative

Gaya Gerak Listrik dan Tegangan Jepit n n n Pada dasarnya baterai dapat dinyatakan dengan sebuah gaya gerak listrik (ggl) dan sebuah hambatan dalam r GGL adalah tegangan pada terminal AB pada saat saklar S terbuka, yaitu pada saat baterai tidak mencatu arus listrik. Tegangan jepit VAB adalah tegangan pada terminal AB pada saat saklar S tertutup yaitu pada saat baterai mencatu arus listrik.

Susunan seri sumber tegangan

Susunan paralel sumber tegangan

Energi dan Daya Listrik Daya didefinisikan sebagai energi listrik W persatuan waktu t

Rangkaian AC dalam Rumah

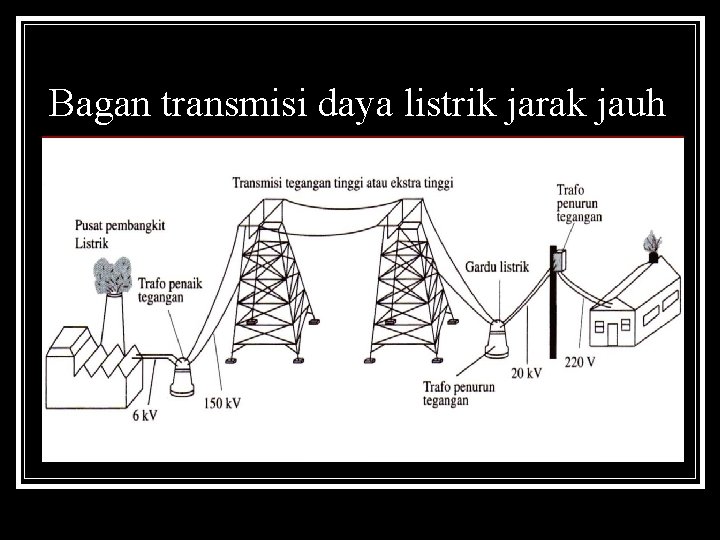

Bagan transmisi daya listrik jarak jauh

SELESAI
