STAMI (ST Advanced Metering Interface) [Interface pro pokročilé měření spotřeby elektřiny] Webový nástroj pro pokročilé řízení nn sítě Antonello Buondonno Network Technologies (Síťové technologie) ENEL, Infrastructures and Network Division (Divize infrastruktury a sítí) 18/04/2013

Uso: STAMI: ST Advanced Metering Interface [Interface pro pokročilé měření spotřeby elektřiny] Obsah Ø Webové aplikace ST Ø STAMI Ø Architektura systému Ø Hlavní charakteristiky a nástroje pro řízení provozu nn sítě Aziendale

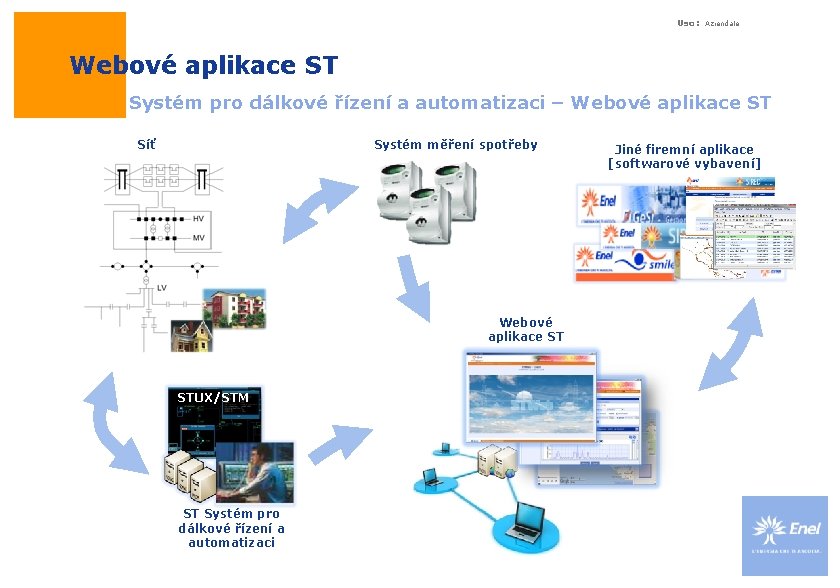

Uso: Aziendale Webové aplikace ST Systém pro dálkové řízení a automatizaci – Webové aplikace ST Síť Systém měření spotřeby Webové aplikace ST STUX/STM ST Systém pro dálkové řízení a automatizaci Jiné firemní aplikace [softwarové vybavení]

Uso: Aziendale Webové aplikace ST Systém pro dálkové řízení a automatizaci – Webové aplikace ST Události STAMI – ST Advanced Metering Interface GIS a síťové diagramy Měření Údržba Statistika a výkonnostní charakteristiky systému Řízení aktivní sítě

STAMI: ST Advanced Metering Interface [Interface pro pokročilé měření spotřeby elektřiny] Uso: Aziendale Webový nástroj pro pokročilé řízení nn sítě STAMI: Vyhrazený webový interface pro odpočet (na vyžádání a v reálném čase) specifických vysoce kvalitních dat uložených v chytrých elektroměrech pro účely řízení sítě. Hlavní oblasti použití STAMI: Ø Zákaznické služby STAMI interface Ø Provoz sítě Chytré elektroměry instalované v terénu Ø Vyhovění regulatorním požadavkům Ø Energetické bilance a odhalování podvodů Web klient Pracovní stanice ve středisku řízení sítě V roce 2010 byla firmě Enel za STAMI udělena cena European Utility Award

STAMI: ST Advanced Metering Interface [Interface pro pokročilé měření spotřeby elektřiny] Uso: Aziendale Webový nástroj pro pokročilé řízení nn sítě STAMI: Vyhrazený webový interface pro odpočet (na vyžádání a v reálném čase) specifických vysoce kvalitních dat uložených v chytrých elektroměrech pro účely řízení sítě. STAMI umožňuje přístup k následujícím datům uloženým v chytrých elektroměrech: Ø Kvalita napětí Ø Výpadky napětí STAMI interface Ø Měsíční spotřeba Chytré elektroměry instalované v terénu Ø Profil zatížení Ø Práh [spotřeby] elektřiny Ø Denní spotřeba Web klient Pracovní stanice ve středisku řízení sítě V roce 2010 byla firmě Enel za STAMI udělena cena European Utility Award

STAMI: Advanced Metering Interface [Interface pro pokročilé měření spotřeby elektřiny] Uso: Aziendale Architektura 1 Uživatelé posílají požadavky prostřednictvím STAMI interface Tento interface je dostupný na Intranetu Enel a na pracovních stanicích instalovaných ve Střediscích pro řízení sítě STAMI Interface 2 3 Požadavky jsou přeposílány do pracovních stanic STAMI WS, které pak spolupracují se serverem ZEUS Server Zeus pak zpracovává požadavky tak, že se přímo spojí s příslušnými chytrými elektroměry prostřednictvím koncentrátorů v sekundárních rozvodnách. Zabezpečení pro odečítání elektroměrů je řízeno přímo ze samotného serveru Zeus Web Server AMM Zeus Web interface pro Telegestore

Uso: Aziendale Hlavní charakteristiky a nástroje pro řízení provozu Hlavní charakteristiky a související přínosy Zákaznické služby: Zlepšení zákaznických služeb, včetně příslušné provozní aktivity na úrovni nn sítě, související s požadavky zákazníka Provoz sítě (síťové operace): Optimalizace činnosti pracovníků DS Vyhovění požadavkům energetického regulátora: Zajistit spolehlivá okamžitá data ve vztahu k nepřerušenému provozu nn sítě a kvalitě dodávané elektřiny Energetické bilance: Efektivní lokalizace energetických podvodů a krádeží

Uso: Aziendale Hlavní charakteristiky a nástroje pro řízení provozu Zákaznické služby Podpora operátora řídícího centra v případě požadavku zákazníka: Zlepšení spokojenosti zákazníků Operátor STAMI může okamžitě reagovat, pokud dojde k nějaké anomálii v oblasti zákaznických služeb 1 4 Odezva v reálném čase ze síťového zařízení Prostřednictvím STAMI lze zkontrolovat existenci a kvalitu napětí v koncovém bodě napájecí sítě, bez nutnosti odesílání pracovníků do terénu pro ověření Okamžitá kontrola zákazníka v prodlení STAMI dovoluje zkontrolovat práh [limit spotřeby] elektřiny dostupné zákazníkovi a tak okamžitě zjistit špatného platiče VÝPADEK NAPĚTÍ Kvalita napětí Práh [spotřeby] elektřiny 10 (%) 3 2

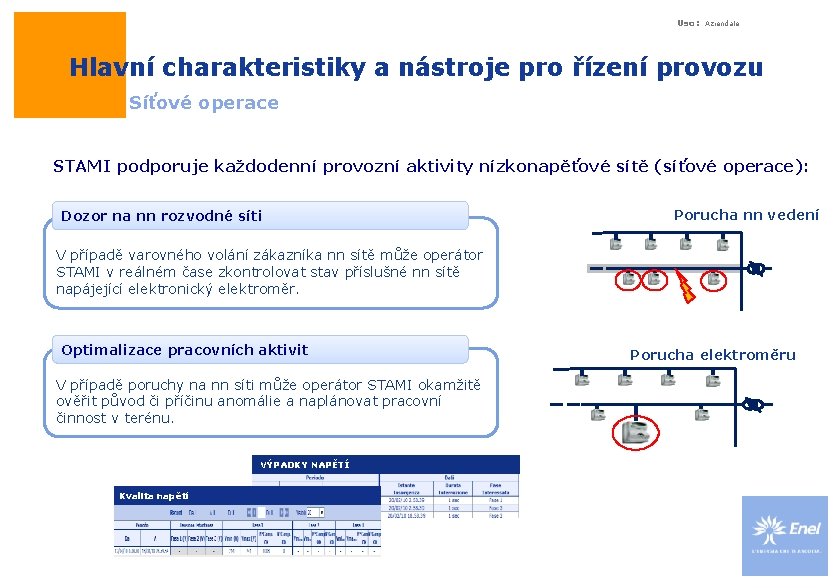

Uso: Aziendale Hlavní charakteristiky a nástroje pro řízení provozu Síťové operace STAMI podporuje každodenní provozní aktivity nízkonapěťové sítě (síťové operace): Dozor na nn rozvodné síti Porucha nn vedení V případě varovného volání zákazníka nn sítě může operátor STAMI v reálném čase zkontrolovat stav příslušné nn sítě napájející elektronický elektroměr. Optimalizace pracovních aktivit V případě poruchy na nn síti může operátor STAMI okamžitě ověřit původ či příčinu anomálie a naplánovat pracovní činnost v terénu. VÝPADKY NAPĚTÍ Kvalita napětí Porucha elektroměru

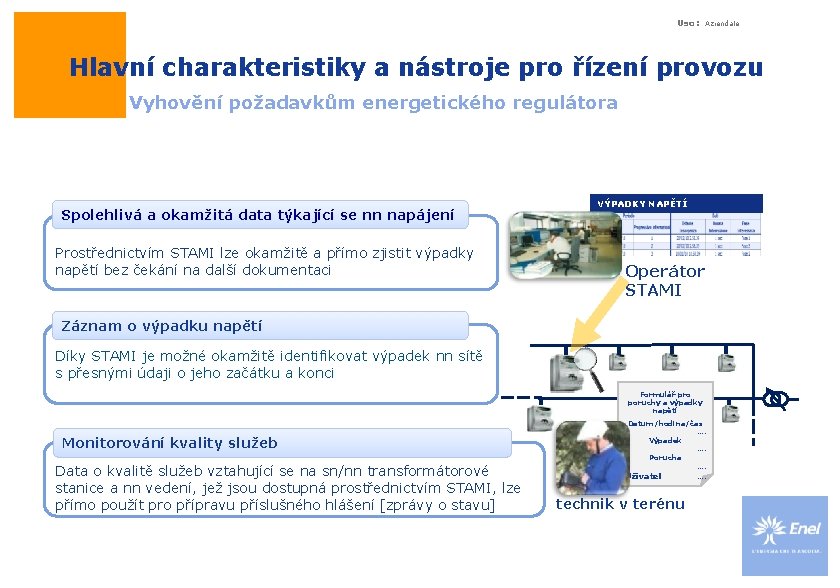

Uso: Aziendale Hlavní charakteristiky a nástroje pro řízení provozu Vyhovění požadavkům energetického regulátora Spolehlivá a okamžitá data týkající se nn napájení Prostřednictvím STAMI lze okamžitě a přímo zjistit výpadky napětí bez čekání na další dokumentaci VÝPADKY NAPĚTÍ Operátor STAMI Záznam o výpadku napětí Díky STAMI je možné okamžitě identifikovat výpadek nn sítě s přesnými údaji o jeho začátku a konci Formulář pro poruchy a výpadky napětí Datum/hodina/čas Monitorování kvality služeb . . Výpadek. . Porucha Data o kvalitě služeb vztahující se na sn/nn transformátorové stanice a nn vedení, jež jsou dostupná prostřednictvím STAMI, lze přímo použít pro přípravu příslušného hlášení [zprávy o stavu] . . Uživatel technik v terénu . .

Uso: Aziendale Hlavní charakteristiky a nástroje pro řízení provozu Energetické bilance Operátoři STAMI jsou schopni provést podrobnou analýzu provozu nn sítě a poskytnout tak podporu pracovníkům pátrajícím po podvodech a krádežích Efektivní lokalizace podvodů a krádeží elektřiny Získávání profilů zatížení a denních spotřeb jako podpůrný prostředek pro zjišťování podvodů s elektřinou Přístup z centra měřič bilance spotřeby sn/nn Důkladným provedením analýzy lze přesně identifikovat ty zákazníky, ke kterým je třeba najisto vyslat kontrolu Pro přesnější provedení analýzy dovoluje STAMI nahrát a pak analyzovat data z přenosných měřičů energetické bilance (ALVIN) Denní spotřeba S Intranet Enel Přístup z terénu Energetická bilance a profil zatížení

Uso: Děkuji Vám za pozornost… Aziendale

Uso: Podpůrné doplňkové materiály Aziendale

Uso: Aziendale STAMI: Advanced Metering Interface Webový interface: hlavní operace Požadavek na data Používá se pro odeslání požadavku na data: zároveň je možné přímo se dotázat na určitý elektroměr, koncentrátor, nebo na předem specifikovanou skupinu elektroměrů Status transakcí Používá se pro zobrazení veškerých požadavků na data a ke kontrole jejich statutu [stavu]. Prohlížení informací Umožňuje zrealizovat rychlý přístup a stažení (download) výsledků pocházejících z uživatelských požadavků [na data] Řízení [bilančních elektroměrů] ALVIN Používá se pro přesouvání či nahrávání (upload) a analyzování dat pocházejících z přenosných bilančních elektroměrů ALVIN

Uso: STAMI: Advanced Metering Interface Dostupnost dat z elektronických elektroměrů Ø Kvalita napětí Období, okamžitá hodnota napětí, V MIN a VMAX pro každou z fází, počet vzorků [záznamů] v přípustném rozsahu (230 V+-10%), počet vzorků [záznamů] mimo přípustný rozsah. Elektronické elektroměry zaznamenávají hodnoty v intervalu každých 10 minut: k dispozici je tedy 1008 vzorků [záznamů] týdně. Ø Výpadky napětí Období, čas počátku výpadku, doba přerušení, zasažená fáze, postižené elektrické vedení Ø Měsíční spotřeba Datum, hodnota [množství] spotřebované energie ve zúčtovacím období na T 1, T 2 a T 3 Aziendale

Uso: STAMI: Advanced Metering Interface Dostupnost dat z elektronických elektroměrů Ø Profil zatížení Diagram a seznam [hodnot] činné a jalové spotřeby elektřiny a napájení činnou elektřinou ze sítě (pro případ aktivních zákazníků). Elektronický elektroměr ukládá průměrné hodnoty [spotřeby] elektřiny každých 15 minut Ø Práh [spotřeby] elektřiny Procentový podíl smluvní elektřiny, která je zákazníkovi k dispozici Ø Denní spotřeba Datum a denní spotřeba elektřiny Aziendale

Uso: Aziendale STAMI: Advanced Metering Interface Prohlížení menu informace: Práh [spotřeby] elektřiny Zákazník v prodlení V případě, že nějaký zákazník zavolá, Enel nemusí posílat technika na [odběrní] místo pro kontrolu, zda je tento zákazník špatným platičem.

Uso: Aziendale STAMI: Advanced Metering Interface Prohlížení menu informace: Výpadky napětí Porucha může postihnout jednu nebo více fází

Uso: Aziendale STAMI: Advanced Metering Interface Profil zatížení Aktivní profil zatížení zákazníka: soubor diagramů dostupných pro každý elektroměr. Ø Při požadavku na „Profil zatížení“ je operátorovi zaslán zpět soubor diagramů s profily průměrné spotřeby činné a jalové elektřiny a pro případ aktivních zákazníků též profil napájení činnou elektřinou ze sítě. Ø Namísto grafického vyjádření je také možné na displeji zobrazit seznam hodnot průměrné spotřeby elektřiny, tak jsou ukládány v chytrém elektroměru v intervalu každých 15 minut. Ø Je možné zaslat požadavek na „Profil zatížení“ pro jednotlivý [konkrétní] chytrý elektroměr anebo pro celý MT/bt transformátor. V tomto druhém případě STAMI zašle operátorovi zpět profil zatížení každého chytrého elektroměru, profil zatížení (ve formě unikátní křivky) v součtu všech chytrých elektroměrů připojených k danému transformátoru a profil zatížení z energetického bilančního elektroměru instalovaného v sekundární rozvodně. Ø Je možné stáhnout profil zatížení každého nn vedení napájeného z daného transformátoru, vytvořit libovolnou skupinu zákaznických elektroměrů, pro něž si bude operátor chtít stáhnout [či nakreslit] zátěžovou křivku, přesouvat či nahrávat (upload) a zobrazit zátěžovou křivku zaznamenanou přenosným bilančním elektroměrem ALVIN.

Uso: Aziendale STAMI: Advanced Metering Interface Profil zatížení transformátoru změřený bilančním elektroměrem Agregace zákaznických profilů zatížení Součet [spotřeby] energie naměřené každým jednotlivým elektroměrem Pravděpodobný energetický podvod [krádež elektřiny] Mezi 9. 00 dopoledne a 6. 00 odpoledne je rozdíl mezi 2 křivkami větší, než [velikost] očekávaných technických ztrát: je zapotřebí ověřit to v terénu

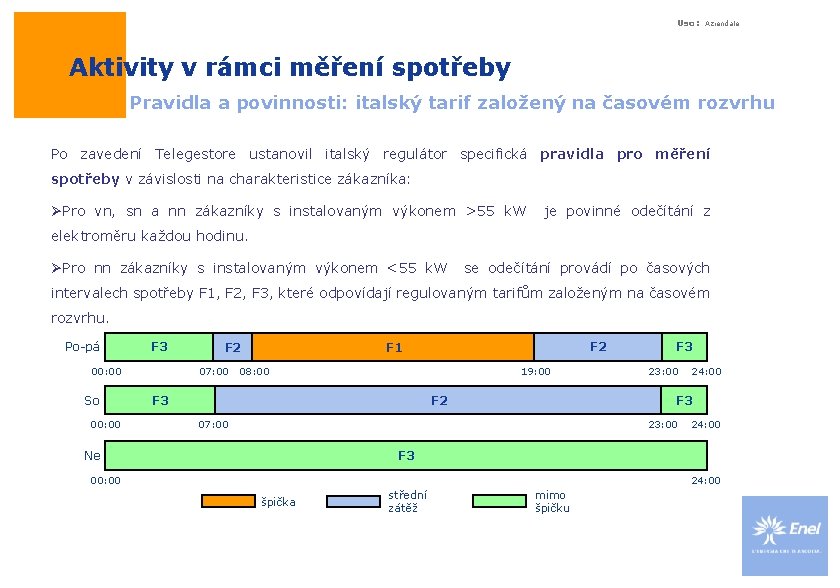

Uso: Aziendale Aktivity v rámci měření spotřeby Pravidla a povinnosti: italský tarif založený na časovém rozvrhu Po zavedení Telegestore ustanovil italský regulátor specifická pravidla pro měření spotřeby v závislosti na charakteristice zákazníka: ØPro vn, sn a nn zákazníky s instalovaným výkonem >55 k. W je povinné odečítání z elektroměru každou hodinu. ØPro nn zákazníky s instalovaným výkonem <55 k. W se odečítání provádí po časových intervalech spotřeby F 1, F 2, F 3, které odpovídají regulovaným tarifům založeným na časovém rozvrhu. Po-pá F 3 00: 00 So 00: 00 F 2 07: 00 F 2 F 1 08: 00 19: 00 F 2 F 3 23: 00 F 3 07: 00 23: 00 Ne 24: 00 F 3 00: 00 24: 00 špička střední zátěž mimo špičku
