Srednja škola Metković Matej Lazarević

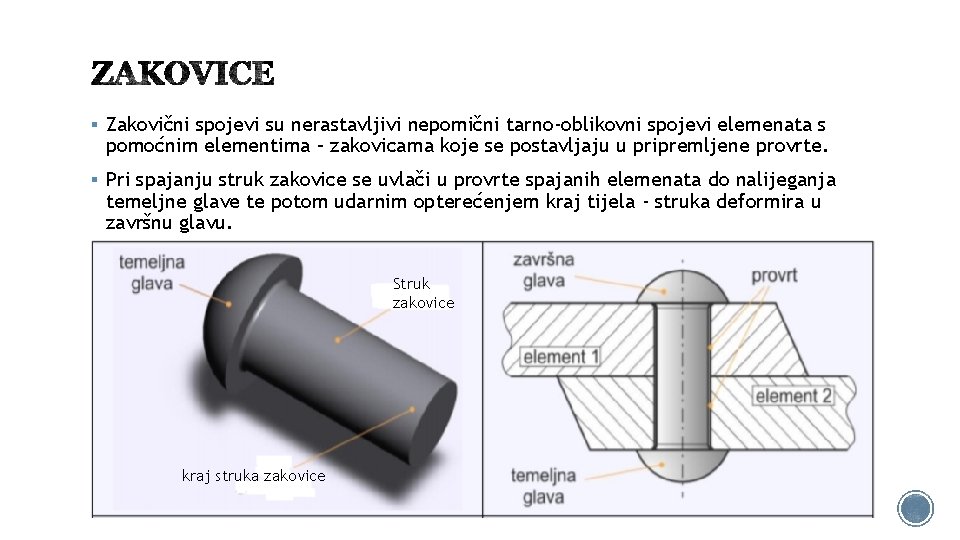

§ Zakovični spojevi su nerastavljivi nepomični tarno-oblikovni spojevi elemenata s pomoćnim elementima – zakovicama koje se postavljaju u pripremljene provrte. § Pri spajanju struk zakovice se uvlači u provrte spajanih elemenata do nalijeganja temeljne glave te potom udarnim opterećenjem kraj tijela - struka deformira u završnu glavu. Struk zakovice kraj struka zakovice

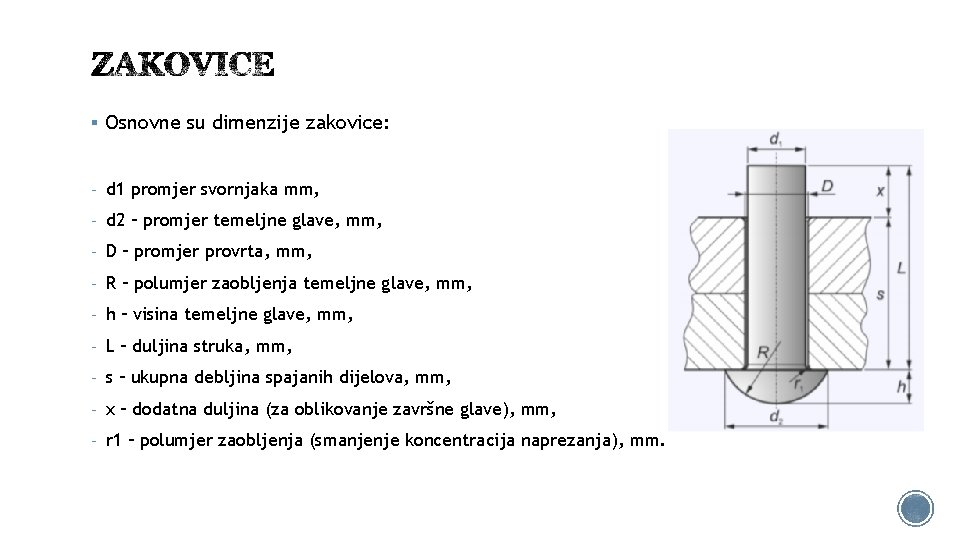

§ Osnovne su dimenzije zakovice: - d 1 promjer svornjaka mm, - d 2 – promjer temeljne glave, mm, - D – promjer provrta, mm, - R – polumjer zaobljenja temeljne glave, mm, - h – visina temeljne glave, mm, - L – duljina struka, mm, - s – ukupna debljina spajanih dijelova, mm, - x – dodatna duljina (za oblikovanje završne glave), mm, - r 1 – polumjer zaobljenja (smanjenje koncentracija naprezanja), mm.

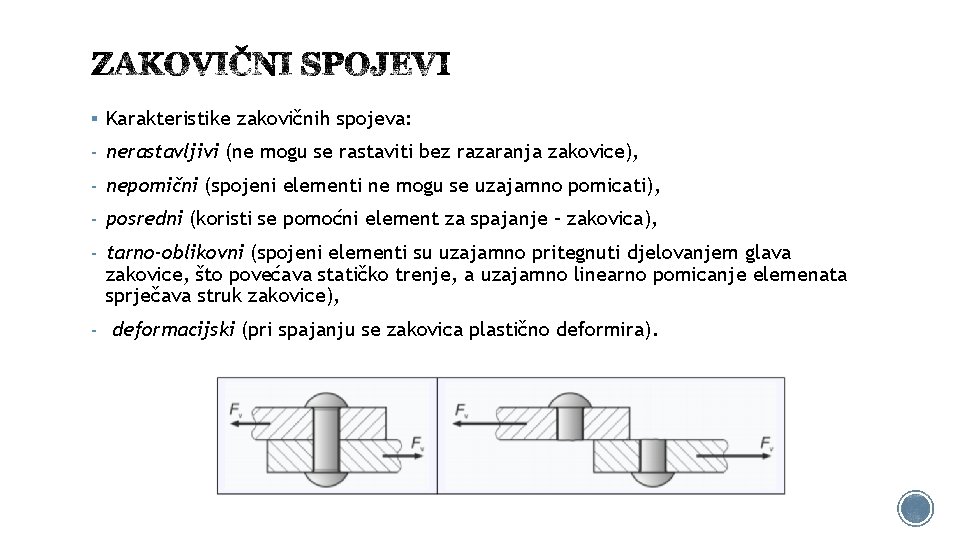

§ Karakteristike zakovičnih spojeva: - nerastavljivi (ne mogu se rastaviti bez razaranja zakovice), - nepomični (spojeni elementi ne mogu se uzajamno pomicati), - posredni (koristi se pomoćni element za spajanje – zakovica), - tarno-oblikovni (spojeni elementi su uzajamno pritegnuti djelovanjem glava zakovice, što povećava statičko trenje, a uzajamno linearno pomicanje elemenata sprječava struk zakovice), - deformacijski (pri spajanju se zakovica plastično deformira).

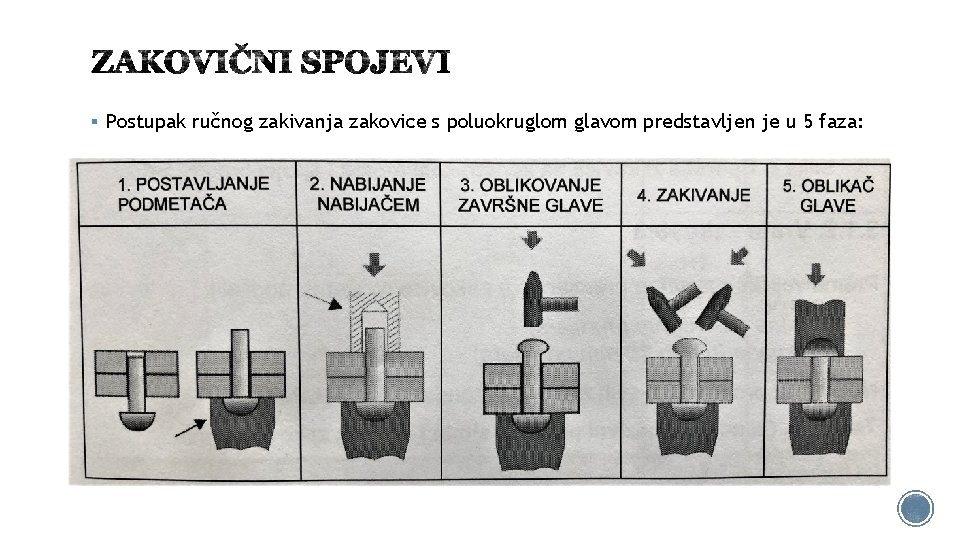

§ Postupak ručnog zakivanja zakovice s poluokruglom glavom predstavljen je u 5 faza:

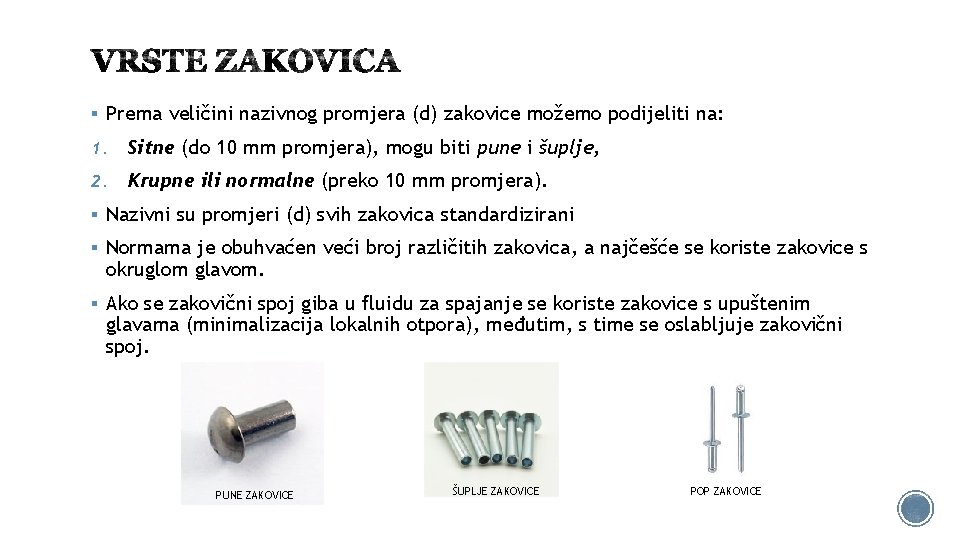

§ Prema veličini nazivnog promjera (d) zakovice možemo podijeliti na: 1. Sitne (do 10 mm promjera), mogu biti pune i šuplje, 2. Krupne ili normalne (preko 10 mm promjera). § Nazivni su promjeri (d) svih zakovica standardizirani § Normama je obuhvaćen veći broj različitih zakovica, a najčešće se koriste zakovice s okruglom glavom. § Ako se zakovični spoj giba u fluidu za spajanje se koriste zakovice s upuštenim glavama (minimalizacija lokalnih otpora), međutim, s time se oslabljuje zakovični spoj. PUNE ZAKOVICE ŠUPLJE ZAKOVICE POP ZAKOVICE

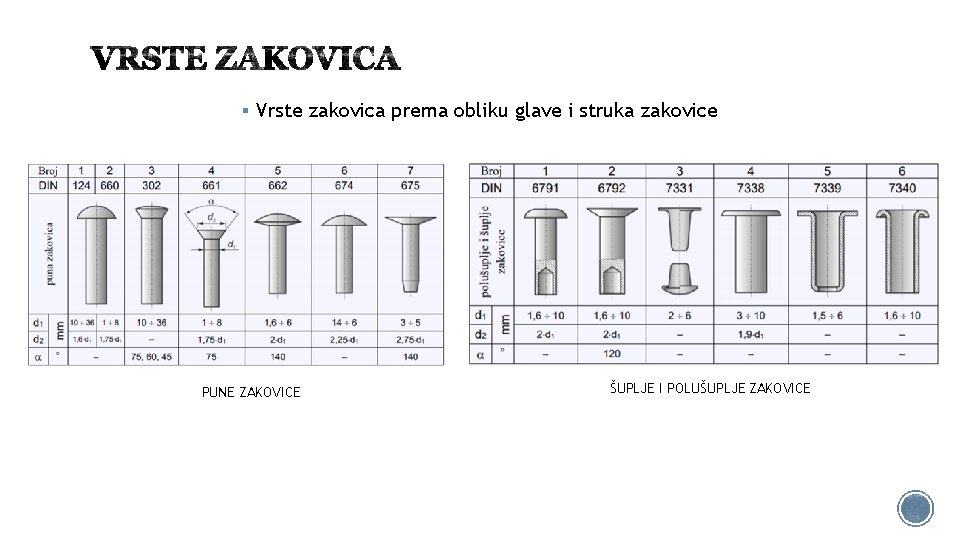

§ Vrste zakovica prema obliku glave i struka zakovice PUNE ZAKOVICE ŠUPLJE I POLUŠUPLJE ZAKOVICE

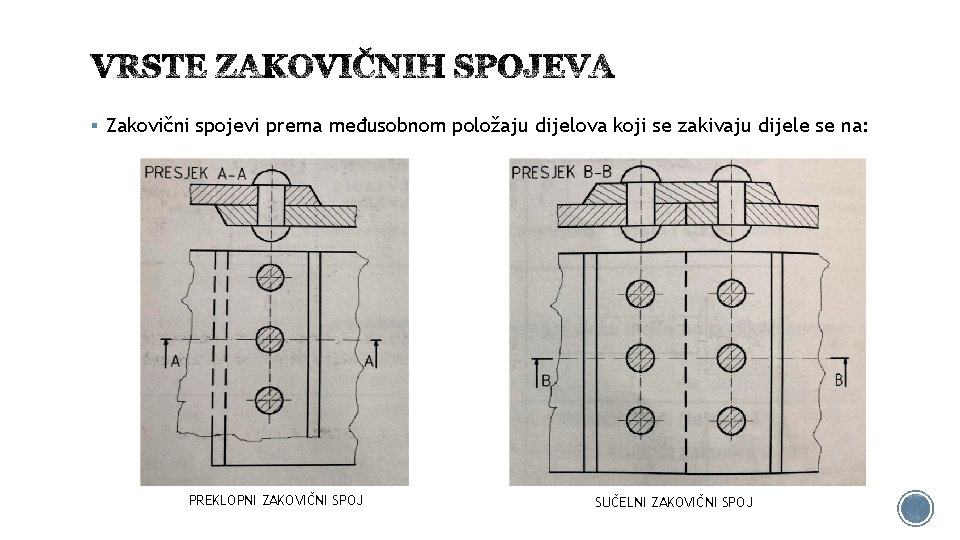

§ Zakovični spojevi prema međusobnom položaju dijelova koji se zakivaju dijele se na: PREKLOPNI ZAKOVIČNI SPOJ SUČELNI ZAKOVIČNI SPOJ

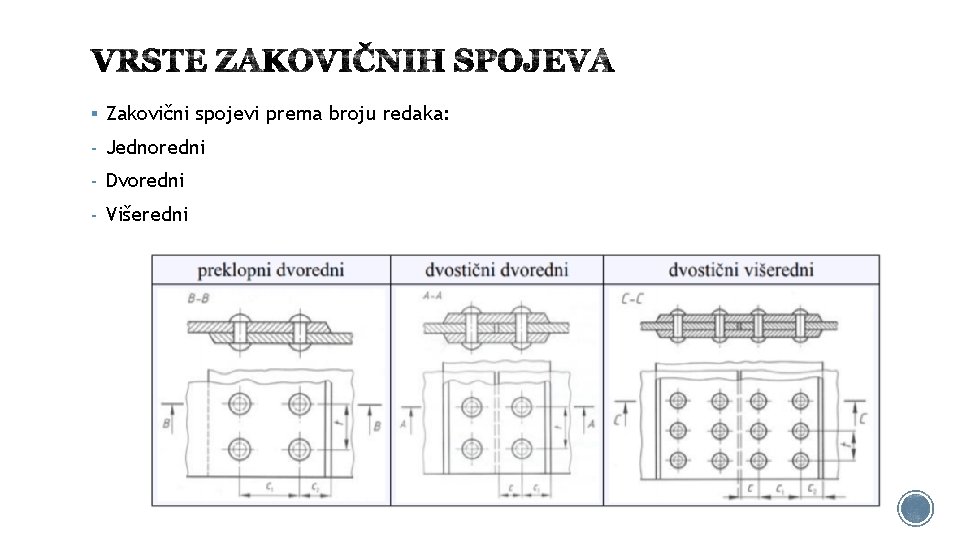

§ Zakovični spojevi prema broju redaka: - Jednoredni - Dvoredni - Višeredni

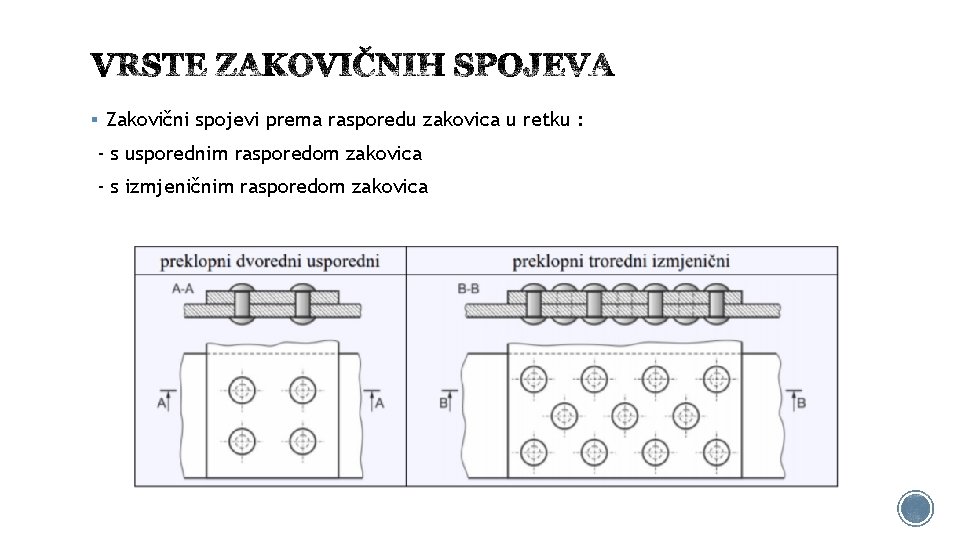

§ Zakovični spojevi prema rasporedu zakovica u retku : - s usporednim rasporedom zakovica - s izmjeničnim rasporedom zakovica

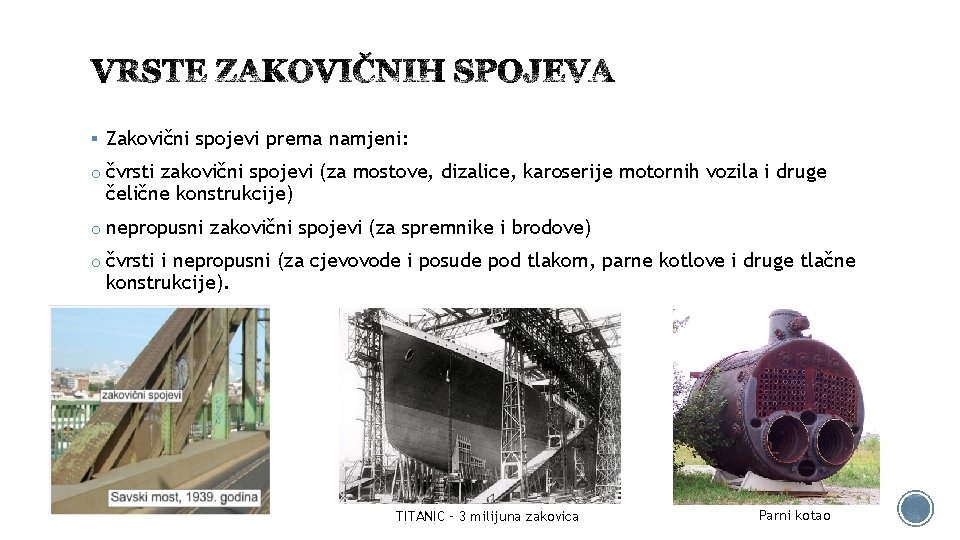

§ Zakovični spojevi prema namjeni: o čvrsti zakovični spojevi (za mostove, dizalice, karoserije motornih vozila i druge čelične konstrukcije) o nepropusni zakovični spojevi (za spremnike i brodove) o čvrsti i nepropusni (za cjevovode i posude pod tlakom, parne kotlove i druge tlačne konstrukcije). TITANIC – 3 milijuna zakovica Parni kotao

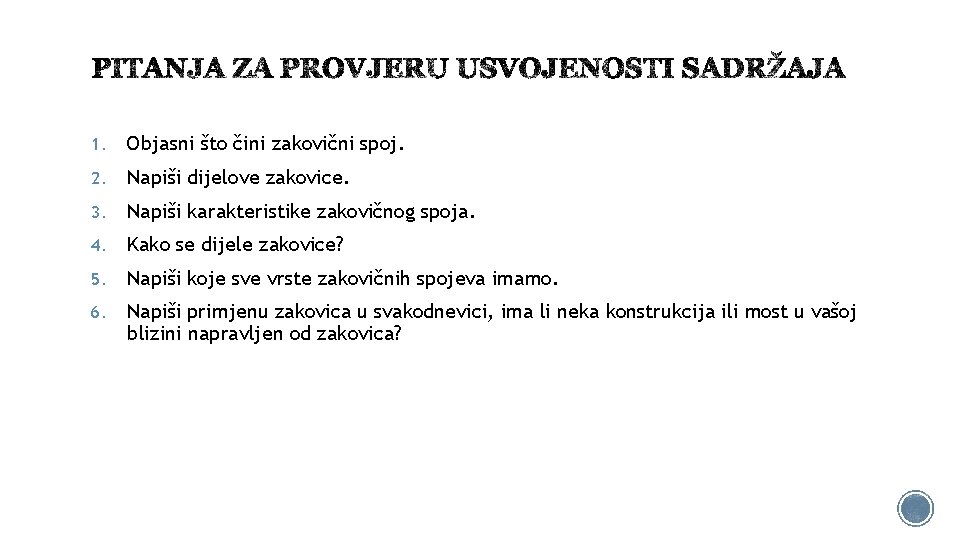

1. Objasni što čini zakovični spoj. 2. Napiši dijelove zakovice. 3. Napiši karakteristike zakovičnog spoja. 4. Kako se dijele zakovice? 5. Napiši koje sve vrste zakovičnih spojeva imamo. 6. Napiši primjenu zakovica u svakodnevici, ima li neka konstrukcija ili most u vašoj blizini napravljen od zakovica?
