SPXXXX Funciones bsicas SPXXXX Funciones bsicas Marzo 2016

SPXXXX - Funciones básicas SPXXXX Funciones básicas Marzo / 2016

SPXXXX - Funciones básicas Resumen de la presentación • • • • Especificaciones. Instalación. Comportamiento de los leds. Configuración básica. Definición de eventos Entradas y salidas Zonas geográficas Comportamiento del conductor Odómetro Llamada de voz Exceso de velocidad Modo de ahorro de energía Parqueo, idle y remolque

SPXXXX - Especificaciones • • Acceso externo al SIM card Batería interna recargable (3. 7 voltios 250 m. Ah) 3 leds de Status (Voltaje, registro en GSM, GPS Fix ) Antenas internas Modulo GSM de 4 bandas GPS de 50 canales Antena externa (opcional en algunos modelos)

SPXXXX - Especificaciones • Interfase mini USB para configuración. • Acelerómetro de 3 ejes. • Actualización de firmware por el aire. • Manejo de Evento de entrada • Manejo de salidas • Detección de jammer GSM • Exceso de velocidad • Paqueo/ idle y remolque • Modo de ahorro de energía. • Envío de mensajes en batch

SPXXXX - Entradas/Salidas PIN# Color Nombre Definición Notas 1 *Verde/blanco Rx. D Recepción en el serial RS 232 2 *Morado SPK+ Positivo (+) del parlante 3 *Blanco/Negro Tx. D Transmisión en el serial RS 232 4 *Naranja/Blanco SPK- Negativo (-) del parlante 5 *Amarillo/Negro 1 WIRE 6 *Azul/Blanco AD 2/IN 4 Entrada Análoga/Digital 2 7 Gris MIC Micrófono Activo en nivel alto (>19 V) 8 Naranja IN 1 Entrada digital 1 Activo en nivel bajo 9 Café OUT 3 Salida digital 3 10 Rojo/Negro IN 2 Entrada digital 2 Activo en nivel bajo 11 Amarillo OUT 2 Salida digital 2 12 Verde AD 1/IN 3 Entrada Análoga/Digital 1 13 Azul OUT 1 Salida digital 1 Activo en nivel alto (>6 V) 14 Blanco ACC/Ignición Activo en nivel alto 15 Negro GND Negativo (-) 16 Rojo VCC Positivo (+) 8 V-32 V DC

SPXXXX - Instalación • Abra el dispositivo 1. En la parte posterior del dispositivo existe un pequeño seguro 2. Presione el seguro y deslice la tapa en sentido contrario a donde esta el conector de entradas y salida

SPXXXX - Instalación • Inserte el simcard 1. Abra el sim holder como se muestra en la figura. 2. Inserte el sim card con la parte metálica hacia abajo 3. Cierro el sim holder firmemente.

SP 7600 – Comportamiento de los LEDs • Led de GSM (verde) Comportamiento Estado Un parpadeo rápido cada 3 segundos Conectado al servidor Dos parpadeos rápidos cada 3 segundos Registrado en la red GSM Tres parpadeos rápidos cada 3 segundos No registrado en el red GSM Cuatro parpadeos rápidos cada 3 segundos Error en el simcard Cinco parpadeos rápidos cada 3 segundos Error en comunicación serial Apagado Modulo GSM apagado

SP 7600 – Comportamiento de los LEDs • Led de GPS(Amarillo) Comportamiento Estado Un parpadeo rápido cada 3 segundos GPS con posición válida Dos parpadeos rápidos cada 3 segundos GPS con posición inválida Tres parpadeos rápidos cada 3 segundos Error de comunicación con el GPS Apagado Modulo GPS apagado

SP 7600 – Comportamiento de los LEDs • Led de Energía (Rojo) Comportamiento Estado Un parpadeo rápido cada 3 segundos Usando energía externa Dos parpadeos rápidos cada 3 segundos Usando la batería interna Tres parpadeos rápidos cada 3 segundos Voltaje bajo de la batería interna Un parpadeos rápidos cada segundo En modo i. Button – Configuración exitosa

SPXXXX – Configuración básica Programación vía puerto USB • Es necesario entrar en modo OEM para poder enviar comandos a la unidad • Para entrar en modo OEM presione ^O (Crtl O) 3 veces, le pedirá que ingrese la clave (Please Input Password: ) • La clave definida en fábrica es: 0123456789 • No todos los comandos son soportados vía puerto USB • Los parámetros son separados por punto y coma (; ) • La respuesta al comando será el mismo comando separado de los parámetros por dos puntos (: ) o Command error!

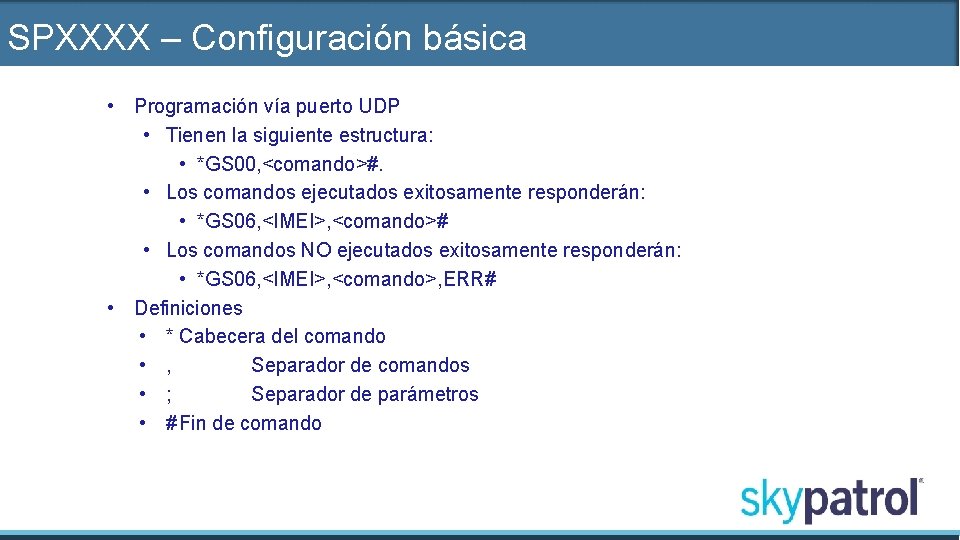

SPXXXX – Configuración básica • Programación vía puerto UDP • Tienen la siguiente estructura: • *GS 00, <comando>#. • Los comandos ejecutados exitosamente responderán: • *GS 06, <IMEI>, <comando># • Los comandos NO ejecutados exitosamente responderán: • *GS 06, <IMEI>, <comando>, ERR# • Definiciones • * Cabecera del comando • , Separador de comandos • ; Separador de parámetros • # Fin de comando

SPXXXX – Configuración básica • Comandos concatenados • Los comandos concatenados serán separados por coma (, ) • *GS 00, GPS, PRQ# • La respuesta a un comando concatenado será: • *GS 06, <IMEI>, <comando concatenado>#

SPXXXX – Configuración básica Configuración del apn • APN; <apn>; <usuario>; <clave> Configuración del servidor • El servidor puede ser configurado como una IP o un dns • Se debe incluir el puerto y el tipo de protocolo que se va a utilizar (TCP/UDP) • Se puede configurar un servidor de respaldo.

SPXXXX – Configuración básica Servidor principal • SVR; <Direccion. Ip>; <Puerto_Tcp>; <Puerto_Udp>; <Modo>; <ACK> • Modo • 0: UDO • 1: TCP • 2: TCP para comandos y UDP para datos • ACK: • 0: Deshabilitado • 1: Habilitado para UDP • 2: Habilitado para UDP y TCP • Nota: Si ACK está habilitado, el servidor debe responde dentro de 15 segundos, caso contrario, el dato será almacenado en el buffer.

SPXXXX – Configuración básica Servidor de respaldo • BVR; <Direccion. Ip>; <Puerto_Tcp>; <Puerto_Udp>; <Modo>; <ACK> • Modo • 0: UDO • 1: TCP • 2: TCP para comandos y UDP para datos • ACK: • 0: Deshabilitado • 1: Habilitado para UDP • 2: Habilitado para UDP y TCP • Nota: Si ACK está habilitado, el servidor debe responde dentro de 15 segundos, caso contrario, el dato será almacenado en el buffer.

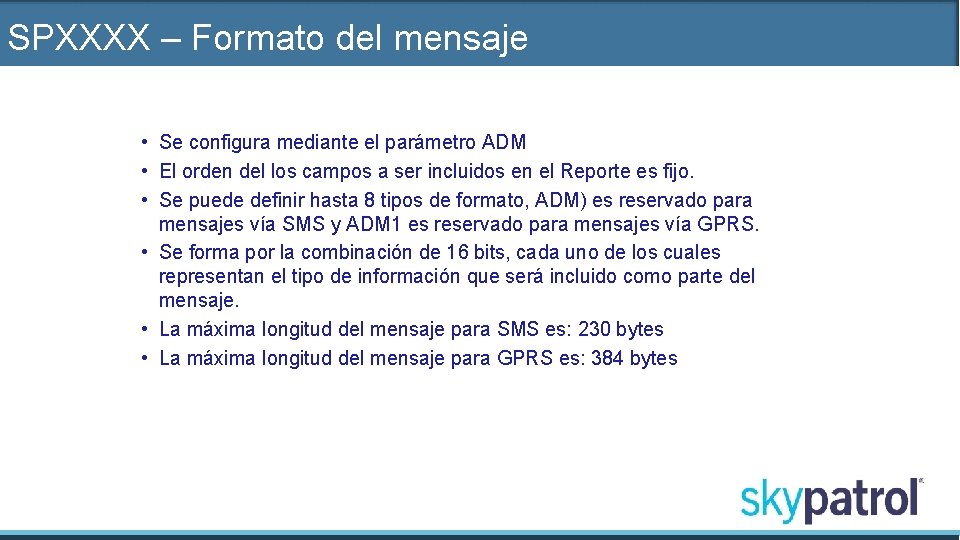

SPXXXX – Formato del mensaje • Se configura mediante el parámetro ADM • El orden del los campos a ser incluidos en el Reporte es fijo. • Se puede definir hasta 8 tipos de formato, ADM) es reservado para mensajes vía SMS y ADM 1 es reservado para mensajes vía GPRS. • Se forma por la combinación de 16 bits, cada uno de los cuales representan el tipo de información que será incluido como parte del mensaje. • La máxima longitud del mensaje para SMS es: 230 bytes • La máxima longitud del mensaje para GPRS es: 384 bytes

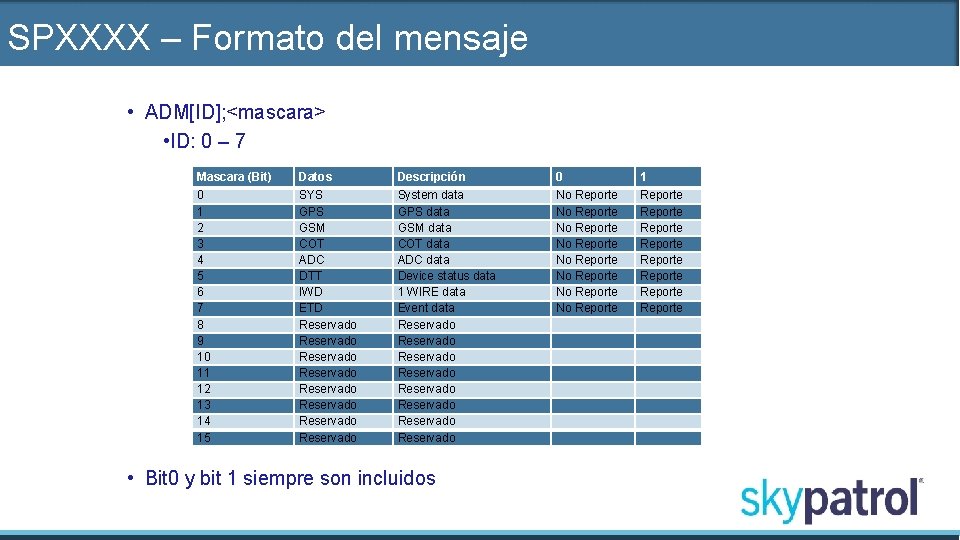

SPXXXX – Formato del mensaje • ADM[ID]; <mascara> • ID: 0 – 7 Mascara (Bit) Datos Descripción 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 SYS GPS GSM COT ADC DTT IWD ETD Reservado Reservado System data GPS data GSM data COT data ADC data Device status data 1 WIRE data Event data Reservado Reservado No Reporte No Reporte Reporte Reporte • Bit 0 y bit 1 siempre son incluidos

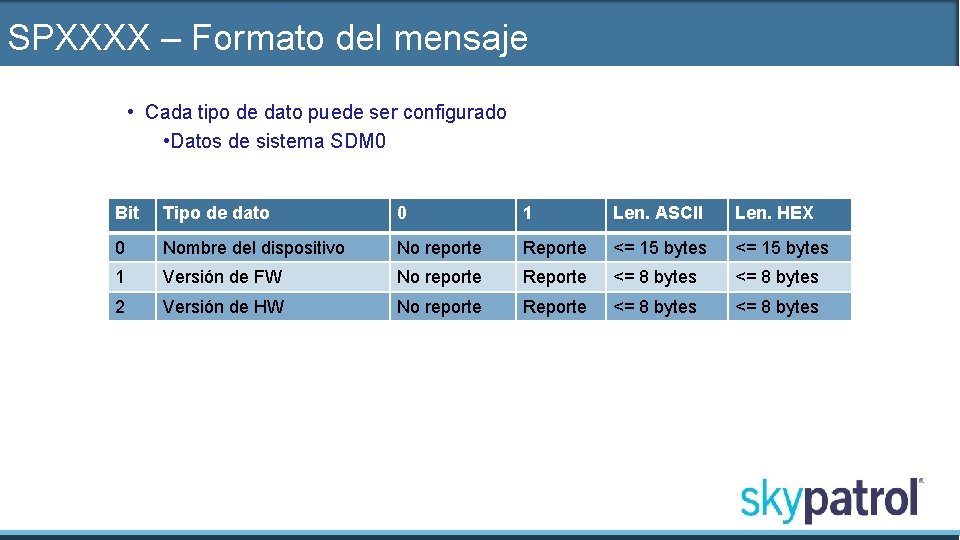

SPXXXX – Formato del mensaje • Cada tipo de dato puede ser configurado • Datos de sistema SDM 0 Bit Tipo de dato 0 1 Len. ASCII Len. HEX 0 Nombre del dispositivo No reporte Reporte <= 15 bytes 1 Versión de FW No reporte Reporte <= 8 bytes 2 Versión de HW No reporte Reporte <= 8 bytes

SPXXXX – Formato del mensaje • Cada tipo de dato puede ser configurado • Datos de GPS SDM 1 Bit Tipo de dato 0 1 Len. ASCII Len. HEX 0 Fix estatus Numero de satélites No reporte Reporte 1 byte <=2 bytes 1 byte 1 Latitud Longitud No reporte Reporte 10 bytes 11 bytes 8 bytes 2 Velocidad No reporte Reporte <= 8 bytes 3 Orientación No reporte Reporte <= 3 bytes 2 bytes 4 Altitud No reporte Reporte <= 3 bytes 2 bytes 5 HDOP No reporte Reporte <= 5 bytes 2 bytes 6 VDOP No reporte Reporte <= 5 bytes 2 bytes 7 Reservado No reporte Reporte <= 5 bytes 2 bytes

SPXXXX – Formato del mensaje • Cada tipo de dato puede ser configurado • Datos de GSM SDM 2 Bit Tipo de dato 0 1 Len. ASCII Len. HEX 0 Estatus de registro Nivel de señal No reporte Reporte 1 bytes 1 byte 1 Primera estación No reporte Reporte <= 25 bytes 8 bytes 2 Segunda estación No reporte Reporte <= 25 bytes 8 bytes 3 Tercera estación No reporte Reporte <= 25 bytes 8 bytes 4 Cuarta estación No reporte Reporte <= 25 bytes 8 bytes 5 Quinta estación No reporte Reporte <= 25 bytes 8 bytes 6 Sexta estación No reporte Reporte <= 25 bytes 8 bytes 7 Séptima estación No reporte Reporte <= 25 bytes 8 bytes

SPXXXX – Formato del mensaje • Cada tipo de dato puede ser configurado • COT data SDM 3 Bit Tipo de dato 0 1 Len. ASCII Len. HEX 0 Odómetro No reporte Reporte <= 10 bytes <= 5 byte 1 Horas de encendido No reporte Reporte <= 10 bytes <= 5 bytes 2 IN 0 frecuencia/pulsos No reporte Reporte <= 11 bytes <= 5 bytes 3 IN 1 frecuencia/pulsos No reporte Reporte <= 11 bytes <= 5 bytes 4 IN 2 frecuencia/pulsos No reporte Reporte <= 11 bytes <= 5 bytes 5 IN 3 frecuencia/pulsos No reporte Reporte <= 25 bytes <= 5 bytes

SPXXXX – Formato del mensaje • Cada tipo de dato puede ser configurado • Datos Análogos SDM 4 Bit Tipo de dato 0 1 Len. ASCII Len. HEX 0 Voltaje externo No reporte Reporte <= 5 bytes 2 bytes 1 Batería de respaldo No reporte Reporte <= 5 bytes 2 Voltaje del ADC 1 No reporte Reporte <= 5 bytes 2 bytes 3 Voltaje del ADC 2 No reporte Reporte <= 5 bytes 2 bytes 4 Reservado 5 Reservado 6 Reservado 7 Reservado

SPXXXX – Formato del mensaje • Cada tipo de dato puede ser configurado • Estatus del dispositivo SDM 5 Bit Tipo de dato 0 1 Len. ASCII Len. HEX 0 Estatus del dispositivo No reporte Reporte <= 8 bytes <=5 bytes 1 Estatus de las E/S No reporte Reporte <= 2 bytes 1 byte 2 Estatus de 120 primeras geocercas No reporte Reporte <= 30 bytes <= 15 bytes 3 Estatus de las 36 ultimas geocercas No reporte Reporte <= 9 bytes <= 5 bytes

SPXXXX – Reporte periódico • Puede reportar periódicamente cuando ignición está en ON • Puede reportar periódicamente bajo ciertas condiciones del dispositivo: • Cuando está detenido • En roaming doméstico • En roaming internacional • Usando solo la batería de respaldo • Ignición OFF • Se usa los comandos SVP y DNU

SPXXXX – Reporte periódico SVP; <modo>; <intervalo>; <modo_rep>; <formato> Parámetro Estado Rango Modo de reporte: 0: reporte cuando se esta moviendo 1: Reporte cuando el comando DNU esta habilitado 0 -1 Intervalo Periodo de reporte 1 - 900 segundos 15 – 59 minutos 1 – 720 horas Modo_rep O: Deshabilitado G: Tiene prioridad la información GPS A: Información GPS g GSM O|G|A Formato O: Deshabilitado B: HEX T: ASCII O|B|T

SPXXXX – Reporte periódico DNU; <parametro> Parámetro Estado Rango Parametro Indica las condiciones bajo las cuales reportará en modo SVP; 1 Es la combinación de 5 bits 0: Cuando está detenido 1: Roaming doméstico 2: Roaming internacional 3: Solo batería de respaldo 4: Ignición OFF 00 – FF

SPXXXX – Reporte por distancia y orientación • Reporta basado en distancia o en cambio de orientación. • Si está combinado con reporte periódico, cuando se ejecuta uno de los eventos, se reinicia el contador de los otros eventos. • Se usa el comando DIS para configurar los valores DIS; <distancia>; <angulo> Parámetro Estado Rango Distancia recorrida 0 – 255 (0. 1 km) Angulo en el cambio de orientación 0 - 60

SPXXXX – Decodificación del mensaje • Formato ASCII • Cada dato esta separado por comas • Se incluye el tipo de identificador de dato. • Si se incluye como parte de los datos los caracteres: * , ; ( y # entonces serán transmitidos con un ( antes de los caracteres mencionados anteriormente. • Los eventos tienen un formato diferente de mensaje; • Formato de un evento Cabecera *GS Protocolo 06 IMEI , 351535053999389 Fecha y Hora , 235833280213 Evento , 9 C Datos , <SYS>, <GPS>, <GSM>, <COT>, <ADC>, <DTT>, <IWD>, <ETD> Fin #

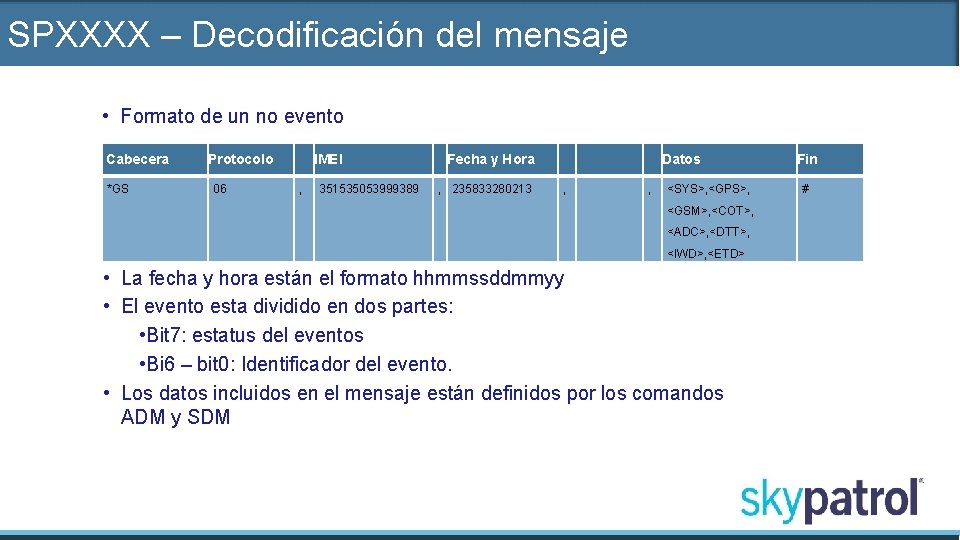

SPXXXX – Decodificación del mensaje • Formato de un no evento Cabecera *GS Protocolo 06 IMEI , 351535053999389 Fecha y Hora , 235833280213 , Datos , <SYS>, <GPS>, <GSM>, <COT>, <ADC>, <DTT>, <IWD>, <ETD> • La fecha y hora están el formato hhmmssddmmyy • El evento esta dividido en dos partes: • Bit 7: estatus del eventos • Bi 6 – bit 0: Identificador del evento. • Los datos incluidos en el mensaje están definidos por los comandos ADM y SDM Fin #

SPXXXX – Decodificación del mensaje • Datos del sistema SYS: SP 4603; V 1. 01 SYS: Identificador de System data 4 bytes SP 4603 Nombre del dispositivo <= 15 bytes V 1. 01 Versión de FW <= 8 bytes V 1. 01 Versión de HW <= 8 bytes

SPXXXX – Decodificación del mensaje • Datos GPS: A; 8; N 23. 164351; E 113. 428515; 0; 0; 37; 0. 85; 0. 35 GPS: Identificador de datos GPS A Fix estatus 1 byte 8 Numero de satélites <=2 bytes N 25. 799782 Latitud 10 bytes N: norte, S: Sur W 80. 336712 Longitud 11 bytes E: Este, W: Oeste 0 Velocidad <= 8 bytes Km/s 0 Orientación <= 3 bytes Grados 37 Altitud <= 3 bytes -9999 a 9999 (metros) 0. 85 HDOP <= 5 bytes 0 a 99. 99 (decimal) 0. 35 VDOP <= 5 bytes 0 a 99. 99 (decimal) A: Válido, V: No válido

SPXXXX – Decodificación del mensaje • Datos GSM: 5; 4; 460; 0; 2731; BB 41; -82; 460; 0; 2731; 436 E; -81; 460; 0; 2731; 436 D; -94 GSM: Identificador de datos GSM 4 bytes 5 Estatus del registro 1 byte 0 - 5 4 Intensidad de la señal 1 bytes 0 – 5 460 MCC 1 <= 5 bytes 3 o 5 dígitos (65535 inválido) 0 MNC 1 <= 5 bytes 1, 2 o 5 dígitos (65535 inválido) 2731 LAC 1 <= 4 bytes 0 – FFFF BB 41 CID 1 <= 5 bytes 0 – FFFF -82 RSSI 1 <= 4 bytes 460 MCC 2 <= 5 bytes 3 o 5 dígitos (65535 inválido) 0 MNC 2 <= 5 bytes 1, 2 o 5 dígitos (65535 inválido)

SPXXXX – Decodificación del mensaje • Datos COT: 654789; 123 -45 -32; 0 F 1000; 1 P 123; 2 P 1234; 3 F 1000 COT: Identificador de datos COT 4 bytes 654789 Odómetro <= 10 byte 0 - 4294967295 (metros) 123 -45 -32 Horas de encendido <= 11 bytes 0: 0: 0 – 99999: 00 (h-m-s) 0 F 1000 Entrada 1, pulso o frecuencia <= 12 bytes P: Pulso – F: Frecuencia 1 P 123 Entrada 2, pulso o frecuencia <= 12 bytes P: Pulso – F: Frecuencia 2 P 1234 Entrada 3, pulso o frecuencia <= 12 bytes P: Pulso – F: Frecuencia 3 F 100 Entrada 4, pulso o frecuencia <= 12 bytes P: Pulso – F: Frecuencia

SPXXXX – Decodificación del mensaje • Datos ADC: 12. 60; 3. 99; 10. 00; 12. 00 ADC: Identificador de datos ADC 4 bytes 12. 60 Voltaje batería principal <= 5 byte Voltios 3. 99 Voltaje batería de respaldo <= 5 bytes Voltios 10. 00 Voltaje ADC 1 <= 5 bytes Voltios 12. 00 Voltaje ADC 2 <= 5 bytes Voltios

SPXXXX – Decodificación del mensaje • Datos DTT: FF; FFFFFF; FF DTT: Identificador de datos DTT 4 bytes FF Estatus del dispositivo 2 byte 00 - FF FF Estatus de las E/S 2 bytes 00 – FF FFFFFF Estado de las zonas geográfica (0 – 119) <= 30 bytes 120 bits máximo FFFFFF Estado de las zonas geográfica (120 – 155) <= 9 bytes 36 bits máximo FFFFFF Estatus de lo eventos <= 16 bytes 64 bits máximo FF Tipo de reporte = 2 bytes

SPXXXX – Decodificación del mensaje • Estatus del dispositivo Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Descripción Batería externa Batería de respaldo Movimiento Exceso de velocidad Idle Remolque Jamming GSM Roaming domestico Roaming internacional Aceleración Accidente Zona geográfica ADC 1 (como entrada análoga) ADC 2 (como entrada análoga) Parqueo Horas privadas Estado 0 Normal Detenido Normal Normal Normal Parqueado Normal Estado 1 Bajo o Alto Moviéndose Sobre la velocidad Idle Remolque Jamming Roaming Aceleración, frenado o giros bruscos Colisión frontal, trasera o volcamiento Dentro o fuera Anormal (Bajo o Alto) No parqueado Bajo horas privadas

SPXXXX – Decodificación del mensaje • Estatus del E/S Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Descripción Estatus de la ignición Nivel de la entrada 1 Nivel de la entrada 2 Entrada digital 3 (AD 1 como digital) Entrada digital 4 (AD 2 como digital) Salida 1 Salida 2 Salida 3 Estado 0 OFF Nivel alto o flotante Nivel bajo Nivel bajo • Tipo de paquete Bit 0 1 2 3 4 5 6 7 8 Descripción No definido Reporte periódico Reporte por distancia Reporte por orientación Consulta de localización actual Moviéndose, GPS de no fix a fix Roaming internacional Cambio de APN o servidor Ibutton leído Estado 1 ON Nivel bajo Nivel alto Nivel alto

SPXXXX – Decodificación del mensaje • Datos ETD: 11; 30 ETD: Identificador de datos ETD 4 bytes 11 Identificador del evento 2 byte 30 Datos asociados al evento 2 bytes Variable

SPXXXX – Decodificación del mensaje • Datos ETD Datos asociados al evento Velocidad (km/h) Zona geográfica Hora a la cual se dio el evento (HHMMSSDDMMYY) Velocidad (km/h) Numero de zona geográfica Estado de la zona geográfica (bit 1: 1 -dentro o 0 -fuera, bit 2: 1 -exceso de velocidad o 0 -velocidad normal) Voltaje externo, AD 1, AD 2 Voltaje (voltios) Healt report Estatus de la unidad Bit Descripción Status 0 bit 0 Estado de la conexión del socket 1 Desconectado bit 1 Estado de la conexión del socket 2 Desconectado bit 2 Estado de la conexión del socket 3 Desconectado bit 3 Estado de la conexión del socket 4 Desconectado bit 4 Estado de la conexión del socket 5 Desconectado bit 5 Estado del sensor de movimiento Anormal bit 6 Estatus de la flash Anormal bit 7 Sensor de vibración Detenido Status 1 Conectado Conectado Normal Vibrando

SPXXXX – Decodificación del mensaje • Datos ETD Datos asociados al evento Movimientos bruscos Aceleración en la dirección X (positivo: frenado, negativo: acelerado) Aceleración en la dirección Y (positivo: izquierda, negativo: derecha) i. Button/ sensor de temperatura Número serial Tipo de dispositivo (0: ibutton, 1: sensor de temperatura) Datos (ibutton: numero serial del ibuton, sensor: serial del sensor de temperatura y la temperatura) FFFFFF Estatus de lo eventos FF Tipo de reporte

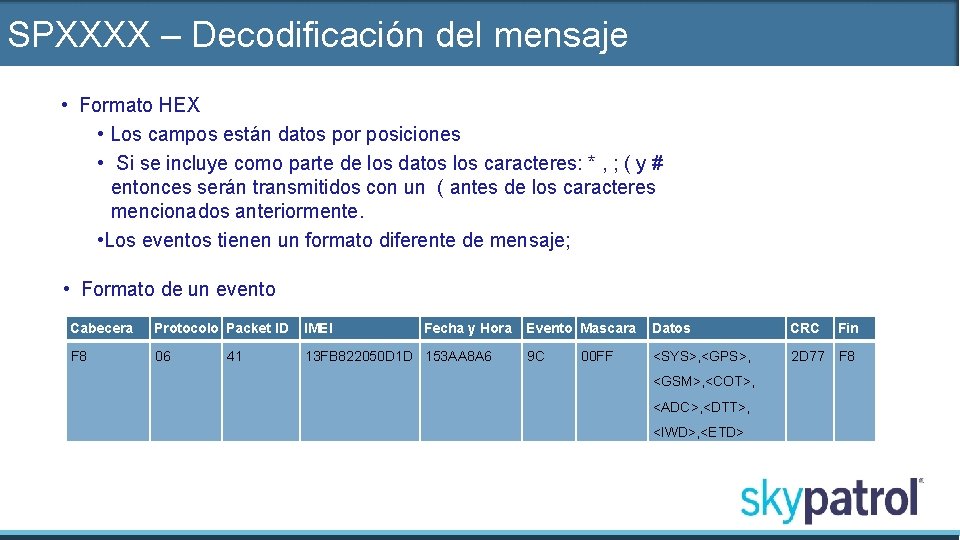

SPXXXX – Decodificación del mensaje • Formato HEX • Los campos están datos por posiciones • Si se incluye como parte de los datos los caracteres: * , ; ( y # entonces serán transmitidos con un ( antes de los caracteres mencionados anteriormente. • Los eventos tienen un formato diferente de mensaje; • Formato de un evento Cabecera F 8 Protocolo Packet ID IMEI 06 41 Fecha y Hora Evento Mascara Datos 13 FB 822050 D 1 D 153 AA 8 A 6 9 C 00 FF <SYS>, <GPS>, <GSM>, <COT>, <ADC>, <DTT>, <IWD>, <ETD> CRC Fin 2 D 77 F 8

SPXXXX – Decodificación del mensaje • Formato de un no evento Cabecera F 8 Protocolo Packet ID 06 41 IMEI Fecha y Hora 13 FB 822050 D 1 D 153 AA 8 A 6 Mascara 00 FF Datos <SYS>, <GPS>, <GSM>, <COT>, <ADC>, <DTT>, <IWD> • El packet ID: • Bit 7: 0 – Formato largo (solo SP 4600), 1 - Formato corto. • Bit 6: 0 – No es evento, 1 – evento con dato ETD • Bit 0 -Bit 5: 1 - paquete del dispositivo, 2 – paquete SMS forward • IMEI: esta representando en hexadecimal • La fecha es el numero de segundos desde : 01/01/2000 00: 00 • El evento esta dividido en dos partes: • Bit 7: estatus del eventos • Bi 6 – bit 0: Identificador del evento. CRC Fin 2 D 77 F 8

SPXXXX – Decodificación del mensaje • Mascara: • Definida por el comando ADM Mascara (Bit) Datos Descripción 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 SYS GPS GSM COT ADC DTT IWD ETD Reservado Reservado System data GPS data GSM data COT data ADC data Device status data 1 WIRE data Event data Reservado Reservado No Reporte No Reporte Reporte Reporte

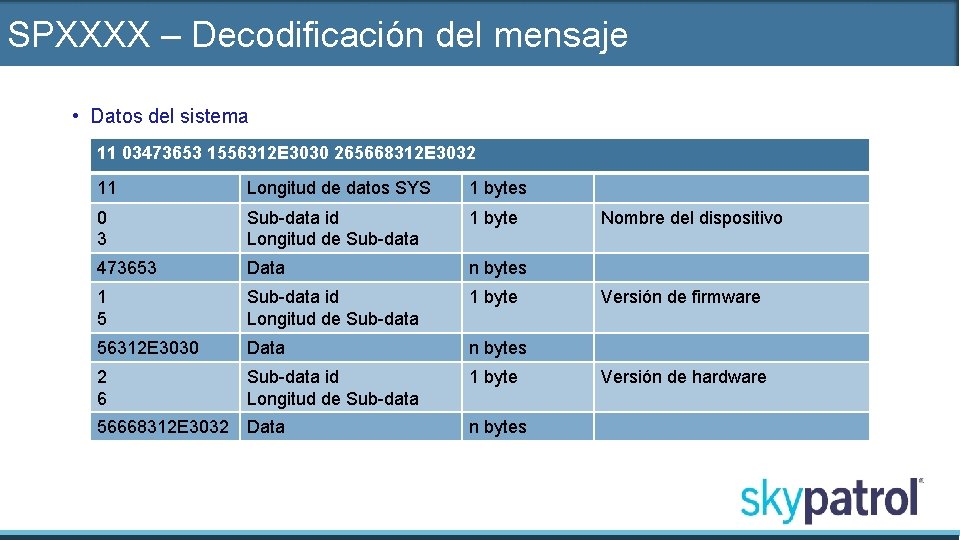

SPXXXX – Decodificación del mensaje • Datos del sistema 11 03473653 1556312 E 3030 265668312 E 3032 11 Longitud de datos SYS 1 bytes 0 3 Sub-data id Longitud de Sub-data 1 byte 473653 Data n bytes 1 5 Sub-data id Longitud de Sub-data 1 byte 56312 E 3030 Data n bytes 2 6 Sub-data id Longitud de Sub-data 1 byte 56668312 E 3032 Data n bytes Nombre del dispositivo Versión de firmware Versión de hardware

SPXXXX – Decodificación del mensaje • Datos GPS 15 007 F 48 016175 DD 06 C 2 C 8 E 8 003 C 0000 004 B 007 C 007 D 15 Longitud de datos GPS 1 byte 007 F Mascara 2 bytes Configurada con SMD 1 48 GPS valido y Numero de satélites 1 byte Bit 0 -bit 4: # de satélites Bit 5 -Bit 6: Estatus del GPS (0 -invalido, 1 -2 D, 2 -3 D) 016175 DD Latitud 8 bytes Convertir a decimal t dividir para 1000000 06 C 2 C 8 E 8 Longitud 8 bytes Convertir a decimal t dividir para 1000000 003 C Velocidad 2 bytes Convertir a decimal (Km/s) 0000 Orientación 2 bytes Convertir a decimal (Grados)

SPXXXX – Decodificación del mensaje • Datos GPS 15 007 F 48 016175 DD 06 C 2 C 8 E 8 003 C 0000 004 B 007 C 007 D 004 B Altitud 2 bytes Convertir a decimal (metros) 007 C HDOP 2 bytes Convertir a decimal dividir para 100 007 D VDOP 2 bytes Convertir a decimal dividir para 100

SPXXXX – Decodificación del mensaje • Datos GSM 1 A 0 F 14 1 CC 000 2503 962 C 40 1 CC 000 2731 40 F 4 56 1 CC 000 2731 BB 42 66 1 A Longitud de datos GSM 1 byte 0 F Mascada 1 byte Configurado con SMD 2 14 Registro GSM Intensidad de la señal 1 bytes 0 – 5 1 CC 000 MCC 1 y MNC 1 3 bytes Convertir a decimal( MCC: 12 bits, MNC: 12 bits) 2503 LAC 1 2 bytes Convertir a decimal 632 C CID 1 2 bytes Convertir a decimal 40 RSSI 1 1 bytes Convertir a decimal y multiplicar por 1

SPXXXX – Decodificación del mensaje • Datos GSM 1 A 0 F 14 1 CC 000 2503 962 C 40 1 CC 000 2731 40 F 4 56 1 CC 000 2731 BB 42 66 1 CC 000 MCC 1 y MNC 2 3 bytes Convertir a decimal( MCC: 12 bits, MNC: 12 bits) 2731 LAC 2 2 bytes Convertir a decimal 40 F 4 CID 2 2 bytes Convertir a decimal 56 RSSI 2 1 bytes Convertir a decimal y multiplicar por -1 1 CC 000 MCC 3 y MNC 3 3 bytes Convertir a decimal( MCC: 12 bits, MNC: 12 bits) 2731 LAC 3 2 bytes Convertir a decimal BB 42 CID 3 2 bytes Convertir a decimal 66 RSSI 3 1 bytes Convertir a decimal y multiplicar por -1

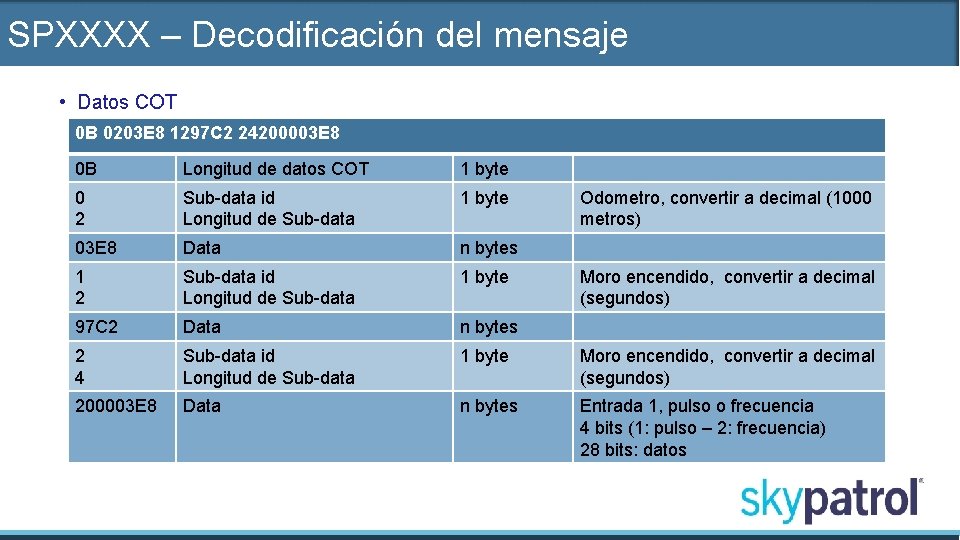

SPXXXX – Decodificación del mensaje • Datos COT 0 B 0203 E 8 1297 C 2 24200003 E 8 0 B Longitud de datos COT 1 byte 0 2 Sub-data id Longitud de Sub-data 1 byte 03 E 8 Data n bytes 1 2 Sub-data id Longitud de Sub-data 1 byte 97 C 2 Data n bytes 2 4 Sub-data id Longitud de Sub-data 1 byte Moro encendido, convertir a decimal (segundos) 200003 E 8 Data n bytes Entrada 1, pulso o frecuencia 4 bits (1: pulso – 2: frecuencia) 28 bits: datos Odometro, convertir a decimal (1000 metros) Moro encendido, convertir a decimal (segundos)

SPXXXX – Decodificación del mensaje • Datos ADC 080320120823243208 08 Longitud de datos ADC 1 bytes 0 Sub data 4 bits Voltaje de la fuente externa 320 Datos 12 bits Convertir a decimal, multiplicar por (AD_MAX – AD_MIN)/4096 + AD_MIN (Voltios) AD_MAX =100 AD_MIN = -10 1 Sub data 4 bits Voltaje de la bacteria de respaldo 208 Datos 12 bits Convertir a decimal, multiplicar por (AD_MAX – AD_MIN)/4096 + AD_MIN (Voltios) AD_MAX =100 AD_MIN = -10

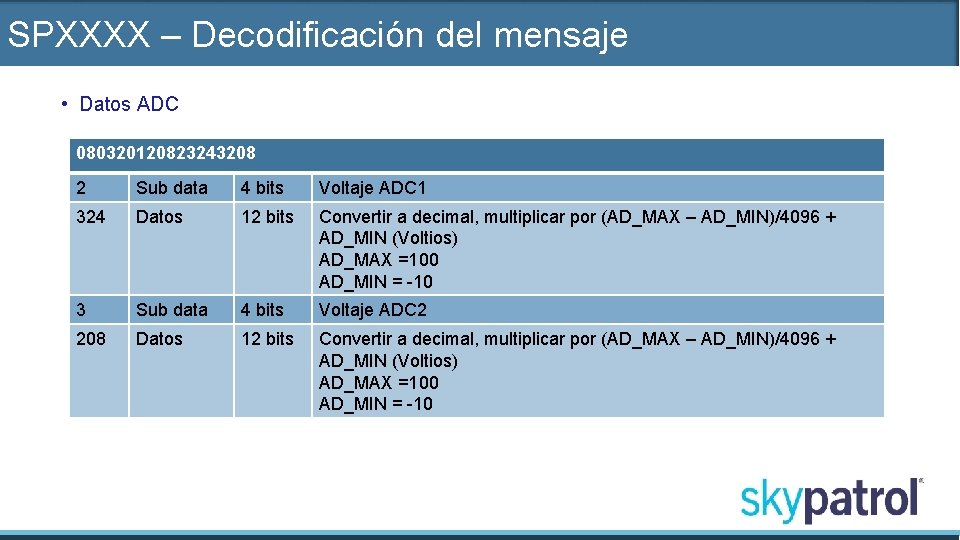

SPXXXX – Decodificación del mensaje • Datos ADC 080320120823243208 2 Sub data 4 bits Voltaje ADC 1 324 Datos 12 bits Convertir a decimal, multiplicar por (AD_MAX – AD_MIN)/4096 + AD_MIN (Voltios) AD_MAX =100 AD_MIN = -10 3 Sub data 4 bits Voltaje ADC 2 208 Datos 12 bits Convertir a decimal, multiplicar por (AD_MAX – AD_MIN)/4096 + AD_MIN (Voltios) AD_MAX =100 AD_MIN = -10

SPXXXX – Decodificación del mensaje • Datos DTT 0 E 0100 11 C 3 2100 3100 43020000 0001 0 E Longitud de datos DTT 1 bytes 0 1 Sub-data ID Longitud del dato 1 byte 00 Dato n byte 1 1 Sub-data ID Longitud del dato 1 byte C 3 Dato n byte 2 1 Sub-data ID Longitud del dato 1 byte 00 Dato n byte Estatus del dispositivo Estatus de E/S Estatus de las zonas geográficas (0 -119)

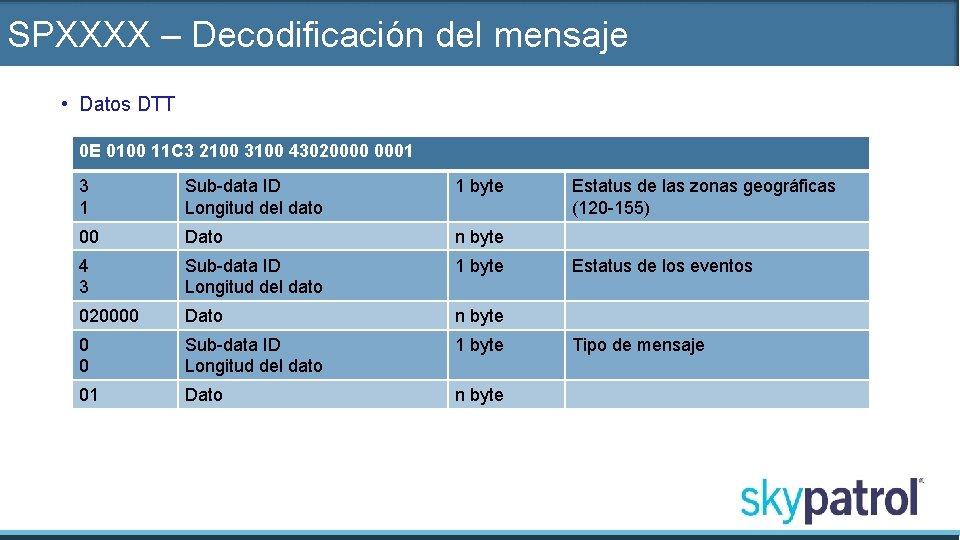

SPXXXX – Decodificación del mensaje • Datos DTT 0 E 0100 11 C 3 2100 3100 43020000 0001 3 1 Sub-data ID Longitud del dato 1 byte 00 Dato n byte 4 3 Sub-data ID Longitud del dato 1 byte 020000 Dato n byte 0 0 Sub-data ID Longitud del dato 1 byte 01 Dato n byte Estatus de las zonas geográficas (120 -155) Estatus de los eventos Tipo de mensaje

SPXXXX – Decodificación del mensaje • Estatus del dispositivo Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Descripción Batería externa Batería de respaldo Movimiento Exceso de velocidad Idle Remolque Jamming GSM Roaming domestico Roaming internacional Aceleración Accidente Zona geográfica ADC 1 (como entrada análoga) ADC 2 (como entrada análoga) Parqueo Horas privadas Estado 0 Normal Detenido Normal Normal Normal Parqueado Normal Estado 1 Bajo o Alto Moviéndose Sobre la velocidad Idle Remolque Jamming Roaming Aceleración, frenado o giros bruscos Colisión frontal, trasera o volcamiento Dentro o fuera Anormal (Bajo o Alto) No parqueado Bajo horas privadas

SPXXXX – Decodificación del mensaje • Estatus del E/S Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Descripción Estatus de la ignición Nivel de la entrada 1 Nivel de la entrada 2 Entrada digital 3 (AD 1 como digital) Entrada digital 4 (AD 2 como digital) Salida 1 Salida 2 Salida 3 Estado 0 OFF Nivel alto o flotante Nivel bajo Nivel bajo • Tipo de paquete Bit 0 1 2 3 4 5 6 7 8 Descripción No definido Reporte periódico Reporte por distancia Reporte por orientación Consulta de localización actual Moviéndose, GPS de no fix a fix Roaming internacional Cambio de APN o servidor Ibutton leído Estado 1 ON Nivel bajo Nivel alto Nivel alto

SPXXXX – Decodificación del mensaje • Datos ETD - Velocidad 03 02 006 D 03 Longitud de los datos de velocidad 1 byte 0 2 ID Longitud del dato 1 byte Estatus de los eventos 006 D Dato n byte Convertir a decimal (Km/h)

SPXXXX – Decodificación del mensaje • Datos ETD – Zona Geográfica 1206153 AA 8 A 664001 A 080309010 A 020 B 010 C 03 12 Longitud de los datos de zona geográfica 1 byte 0 6 ID Longitud del dato 1 byte 153 AA 8 A 6 Dato 4 byte Tiempo Convertir a decimal (segundos) 6400 Dato 2 bytes Velocidad, convertir a decimal (km/h) 1 A ID Longitud del dato 1 byte 08 Numero de la zona geo 1 byte 03 Estatus 1 byte bit 1: 1 -dentro o 0 -fuera, bit 2: 1 -exceso de velocidad o 0 -velocidad normal)

SPXXXX – Decodificación del mensaje • Datos ETD – Reporte Healt 020144 02 Identificador de evento 1 byte 0 1 ID Longitud del dato 1 byte 44 Dato 4 byte Tiempo Convertir a decimal (segundos) Bit Descripción Status 0 bit 0 Estado de la conexión del socket 1 Desconectado bit 1 Estado de la conexión del socket 2 Desconectado bit 2 Estado de la conexión del socket 3 Desconectado bit 3 Estado de la conexión del socket 4 Desconectado bit 4 Estado de la conexión del socket 5 Desconectado bit 5 Estado del sensor de movimiento Anormal Normal bit 6 Estatus de la flash Anormal Normal bit 7 Sensor de vibración Detenido Vibrando Status 1 Conectado Conectado

SPXXXX – Decodificación del mensaje • Datos ETD – Colisiones 05 04 FF 9 C 00 D 7 05 Identificador de evento 1 byte 0 4 ID Longitud del dato 1 byte FF 9 C Aceleración en X 2 bytes Convertir a decimal y dividir para 1000 (g) 00 D 7 Aceleración en Y 2 bytes Convertir a decimal y dividir para 1000 (g)

SPXXXX - Funciones básicas Preguntas / Repuestas
