Sprechfunkausbildung Kartenkunde Bezug Leitfaden zur Sprechfunkausbildung Kapitel 6
Sprechfunkausbildung - Kartenkunde Bezug: Leitfaden zur Sprechfunkausbildung Kapitel 6 Thema 6. 1 und 6. 2 Stand: 01/2016 Lernziel: Der Lehrgangsteilnehmer soll Koordinaten richtig bestimmen und Koordinaten richtig übermitteln können. .
Kartenkunde Karte • verkleinerte ebene Abbildung eines Teiles der Erdoberfläche • Darstellung erfolgt durch Signaturen und Kartenzeichen 2
Kartenkunde Maßstab Verhältnis von Kartenstrecke zu Naturstrecke M 1: 50. 000 1 cm auf der Karte sind 50. 000 cm (500 m) in der Natur 3
Kartenkunde – Einebnung der Erdoberfläche Einebnung / Einteilung • Einebnung der Erde von 3 D 2 D • Einteilung der Erde in Längen- und Breitengrade - Nullpunkt der Längengrade: Greenwich (je 1° nach Ost und West, treffen sich bei 180°) - Nullpunkt der Breitengrade: Äquator (je 1° nach Nord und Süd; 90 Breitengrade in jede Richtung) 4
Kartenkunde – Zonenfeld Bildquelle: Staatliche Feuerwehrschule Würzburg 5
Kartenkunde – Einteilung der Erdoberfläche 31 Q = Zonenfeld + Zone westwärts 1740 1800 1680 800 720 640 560 480 400 320 240 160 80 00 80 160 240 320 400 480 560 640 720 800 1620 Äquator 1 2 3 60 Band ostwärts 00 60 120 180 Deutschland X W V U T S R Q P N M L K J H G F E D C 30 31 32 33 6
Kartenkunde – Zonenfeld / 100 km-Quadrat 32 U Zonenfeld NB 100 km-Quadrat 100 km x 100 km 7
Kartenkunde – 100 km-Quadrate 100 km-Quadrat NB 100 94 Karte L 4722 beginnt im 100 km-Quadrat bei km 24 und endet bei km 46 ostwärts und beginnt bei km 73 und endet bei km 94 nordwärts 73 50 0 0 24 46 50 100

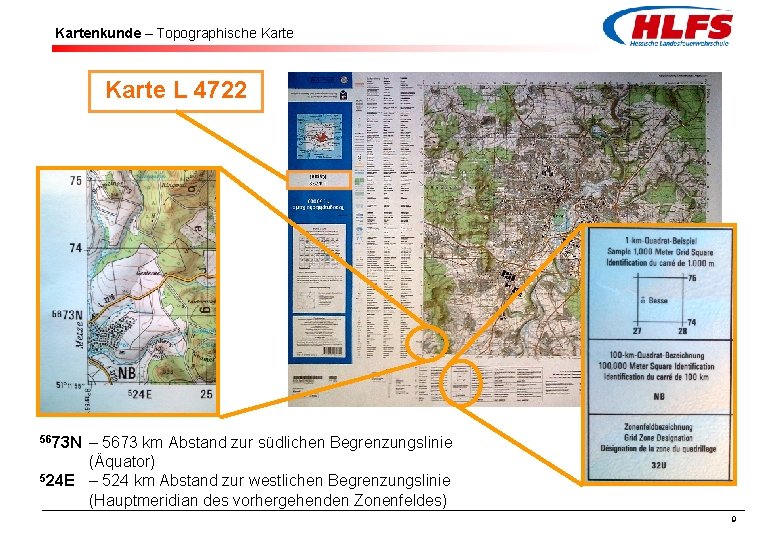

Kartenkunde – Topographische Karte L 4722 5673 N – 5673 km Abstand zur südlichen Begrenzungslinie (Äquator) 524 E – 524 km Abstand zur westlichen Begrenzungslinie (Hauptmeridian des vorhergehenden Zonenfeldes) 9
Kartenkunde – Einteilung der Erdoberfläche Karte L 4722 Kartenausschnitt: 94 84 83 73 24 29 30 46 84 83 29 30 10
Kartenkunde – Planzeiger Genauigkeit - 100 m - Quadrat 84 Ostwert: 297 Nordwert: 831 Genauigkeit - 10 m – Quadrat (durch schätzen) Ostwert: 2978 Nordwert: 8318 83 29 30 11
Kartenkunde – Koordinatenangabe 100 m – Genauigkeit: 32 U NB 298 832 (WGS 84) Zonenfeld 100 km-Quadrat 10 m – Genauigkeit: Ostwert optional Bezugssystem (auf Karte angegeben) Nordwert 32 U NB 2977 8317 12
Kartenkunde – Ablesen der Koordinate im Endgerät 32 U NB 00380 72897 74 73 Ausschnitt der Karte des Zonenfeld: 32 U 100 km-Quadrat: NB 00 01 13
