Sprechfunk Kartenkunde Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 1

Kartenkunde Grundsätzliches Eine topographische Karte ist eine exakte, verkleinerte und eingeebnete Wiedergabe eines Teils der Erdoberfläche Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 2

Kartenkunde Zweck • • • Orientierungshilfe im Gelände Übermittlung von Standortangaben Übermittlung von Marschbewegungen Auffinden von übermittelten Zielangaben. Voraussetzung: Gleiche Karte bei Absender & Empfänger Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 3

Kartenkunde Karten - Deutsche Grundkarten - Topographische Karten - Topographische Gebietskarten - Topographische Übersichtskarten - Sonderkarten Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 4

Kartenkunde Der Maßstab • Verhältnis der Entfernung zweier Punkte auf der Karte zu ihrer Entfernung in der Natur. • Bei der Feuerwehr finden vorwiegend Karten mit Maßstab 1: 50 000 Verwendung. Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 5

Kartenkunde Maßstabsangaben und ihre Bedeutung ( M= 1 : 50. 000 ) Karte Natur 1 cm 500 m 2 cm 1. 000 m Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 6

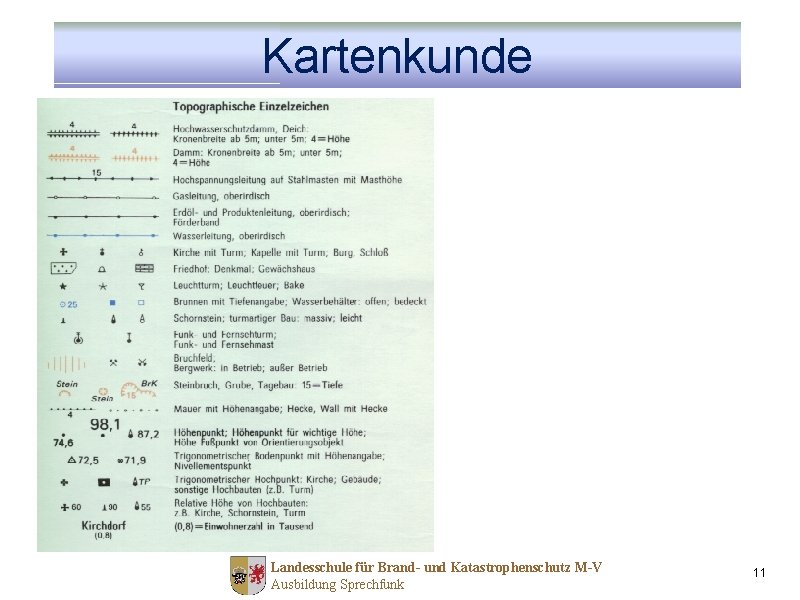

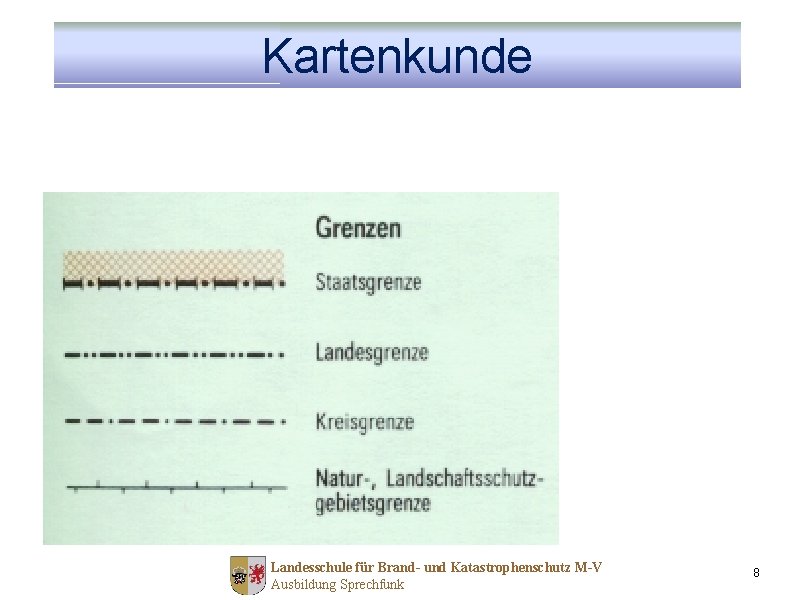

Kartenkunde Die Kartenzeichen Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 7

Kartenkunde Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 8

Kartenkunde Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 9

Kartenkunde Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 10

Kartenkunde Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 11

Kartenkunde Das UTMKoordinatensystem Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 12

Kartenkunde UT M U - Universale T - Transversale M - Merkator-Projektion Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 13

Kartenkunde Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 14

Kartenkunde Breitengrade Längengrade Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 15

Kartenkunde Das UTM-Meldesystem Enthält folgende Angaben: • Zonenfeld • Gitterquadrat • Zahlenkoordinaten Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 16

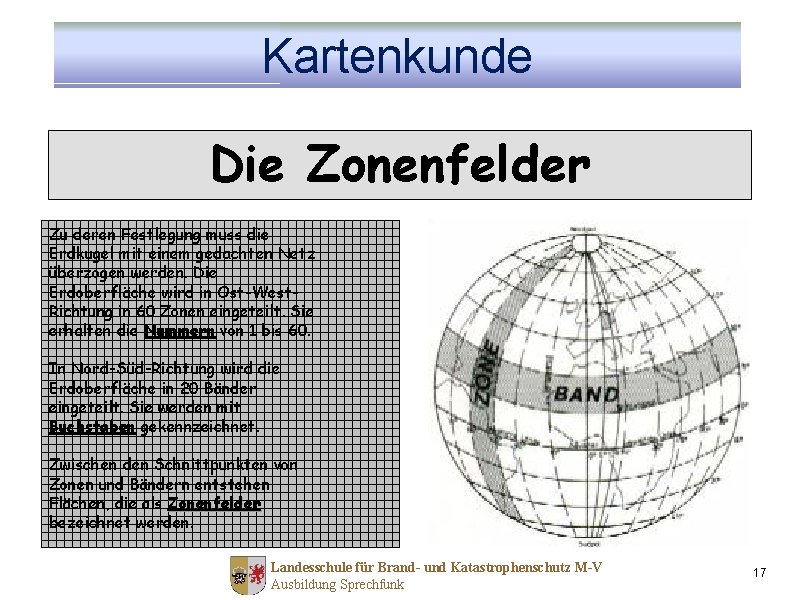

Kartenkunde Die Zonenfelder Zu deren Festlegung muss die Erdkugel mit einem gedachten Netz überzogen werden. Die Erdoberfläche wird in Ost-West. Richtung in 60 Zonen eingeteilt. Sie erhalten die Nummern von 1 bis 60. In Nord-Süd-Richtung wird die Erdoberfläche in 20 Bänder eingeteilt. Sie werden mit Buchstaben gekennzeichnet. Zwischen den Schnittpunkten von Zonen und Bändern entstehen Flächen, die als Zonenfelder bezeichnet werden. Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 17

Kartenkunde Die Zonenfelder Ihre Kennzeichnung enthält die Nummer der Zone und den Buchstaben des Bandes. Deutschland liegt überwiegend in den vier Zonenfeldern 32 U, 32 U 32 T, 32 T 33 U und 33 T Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 18

Kartenkunde 100 -Kilometer-Quadrat Angaben für LSBK F B L G M G N G PG U B V B W B F A L FM F N FP F U A V A WA 100 km F U L D MD N D P D U U V U WU FT L C MC N C P C U T V T W T FS L B MB N B P B U S V S W S FR L A MA N A P A U R VR W R FQ L V MV NV P V UQ VQ W Q FP L U MU N U P U U P VP W P FN L T MT N T P T UN VN W N 100 km F V LE ME N E PE U V V V W V UV Koordinaten Nord-Wert Ost-Wert 33 U U V Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 19

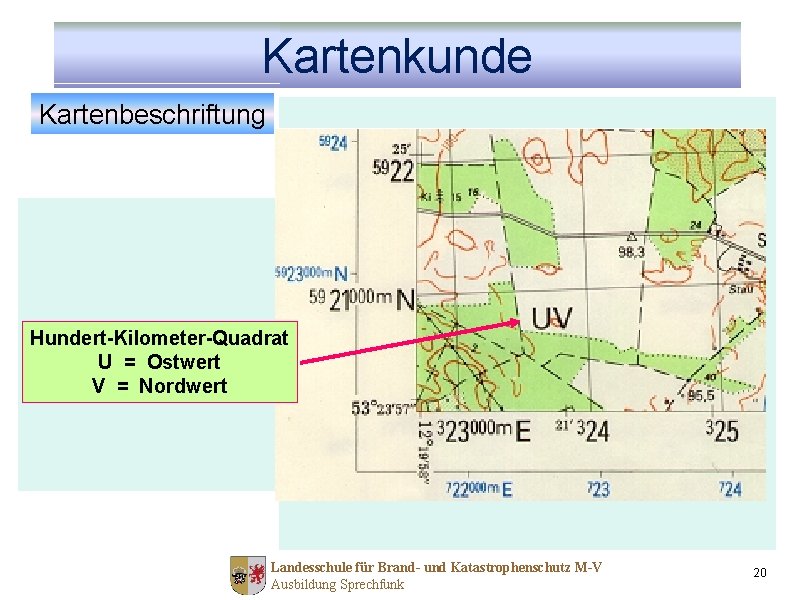

Kartenkunde Kartenbeschriftung 59 3 41 25 12° Km-Angabe 12. Km-Angabe Längengrad (Nord-Wert) (Ost-Wert) begrenzt Hundert-Kilometer-Quadrat Bezug die Bezug Zone auf Mittelmeridian „westlich“ Äquator der U auf =33 Ostwert Zone Längengrad) Nordwert 5941 V 33==(15. 5941 Km Mittelmeridian hat den nördlich des Äquators Wert 500 Km. Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 20

Koordinaten für LSBK 29 Ost-Wert Nord-Wert Zone Band 33 U 100 - Km. Quadrat U V Koordinaten Koordi naten 29 Schreibweise 33 U U V 29 29 Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 21

Koordinaten für LSBK 1: 50 000 2 1816 14 12 1 8 6 4 2 0 1 5 1 4 8 3 6 2 4 1 2 0 0 1: 50 000 5 4 3 2 1 0 12 1: 25 000 2 18 16 14 12 1 8 6 4 2 0 1: 50 000 1: 25 000 12 11 1 9 8 7 6 5 4 3 2 1 0 1: 25 000 Der Planzeiger 12 11 1 9 8 7 6 5 4 3 2 1 0 6 Schreibweise 33 U U V 29 9 Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 22

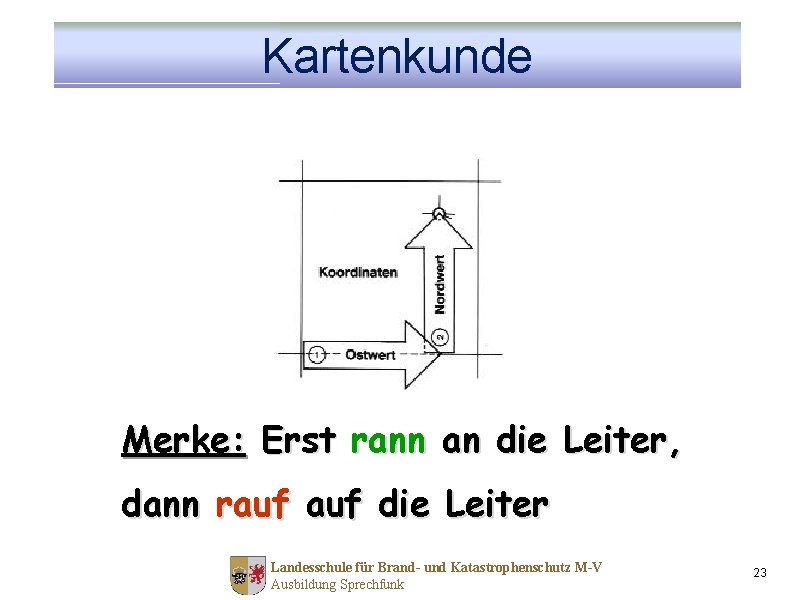

Kartenkunde Merke: Erst rann an die Leiter, dann rauf die Leiter Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 23
