Sprechfunk Durchführung Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Betriebsorgane im Sprechfunk Bundesanstalt Digitalfunk BOS (BDBOS) Koordinierende Stelle Autorisierte Stelle Bundes Ebene Vorhaltende Stelle Einsatzleitstelle Polizei Integrierte Leitstelle …… …. . . Ko. Di. Fu. Beauftragter Nutzer Polizei Bediener & Inhaber RD / FW usw. Feuerwehr/Rettungsdienst Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk Landes Ebene Regionale Ebene Kreis Ebene Örtliche Ebene 2
Kommunikationsverbindungen Grundsätze: ü Funk folgt Führung ü Verbindung zur ILS über TMO-Gruppe ü Verbindung zu den Trupps über DMO = 301 F bis 305 F ü Über Zugstärke oder bei Einsätzen mit weiteren Einheiten sind Einsatzabschnitte zu bilden! Der Einsatzleiter nutzt Führungsgruppe DMO = 210* ü Führungskräfte anfahrender Einheiten schalten DMO 210* am Handfunkgerät! Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 3
Aufbauorganisation Weitere Grundsätze: - Der Nachrichtenaustausch mit der ILS erfolgt i. d. R. nur durch den Einsatzleiter oder in seinem Auftrag. Alle sonstigen Einsatzkräfte führen den Nachrichtenaustausch mit ihren über- und untergeordneten Führungsebenen. - Unterstellte Einsatzkräfte oder Einheiten haben die Pflicht die Kommunikationsverbindung zu übergeordneten Führungskräften oder Einheiten aufzubauen und zu halten, sowie Meldungen abzugeben. - Die Trennung von Kommunikationsverbindungen gemäß der Führungsorganisation ist durch den Einsatzleiter frühzeitig einzuleiten. Übersteigen die eingesetzten Einsatzkräfte die Zugstärke, so können diese i. d. R. nicht mehr wirkungsvoll gemäß den Grundsätzen der Führung über eine Kommunikationsverbindung geführt werden, da der so genannte „Durchgriff“ über mehrere Führungsebenen nicht vermieden werden kann. Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Kommunikationsverbindungen Verbindungen zur ILS Verwendung Gruppe(n) Bsp. Einsatzmittel (Anruf) ILS TMO LS_SN_01_RD LS_SN_02_RD LS_SN_03_FW LS_SN_04_FW TMO LS_SN_05 bis LS_SN_52 Einsatzmittel (laufender Einsatz) ILS Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 5
Kommunikationsverbindungen Verbindungen an der Einsatzstelle Verwendung Gruppe(n) Gruppenführer Trupp(s) DMO 301 F (erste Einheit) bis 305 F Führung Einheiten DMO 210* Ausbildung und Übung DMO 306 F+ TMO FW_SN_01 bis FW_SN_05 (Nach Abstimmung mit vorhandenen Nutzern) Ausbildung und Übung (Nach Abstimmung mit vorhandenen Nutzern) Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 6
Kommunikationsverbindungen Verbindungen an der Einsatzstelle Verwendung Gruppe(n) Feuerwehr DMO Gateway DMO 212* Rettungsdienst DMO Gateway DMO 602 R+ Kat. -Schutz DMO Gateway DMO 402 K+ ! ACHTUNG ! JE ORGANISATION NUR EIN GATEWAY AN DER EINSATZSTELLE BETREIBEN ! Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 7

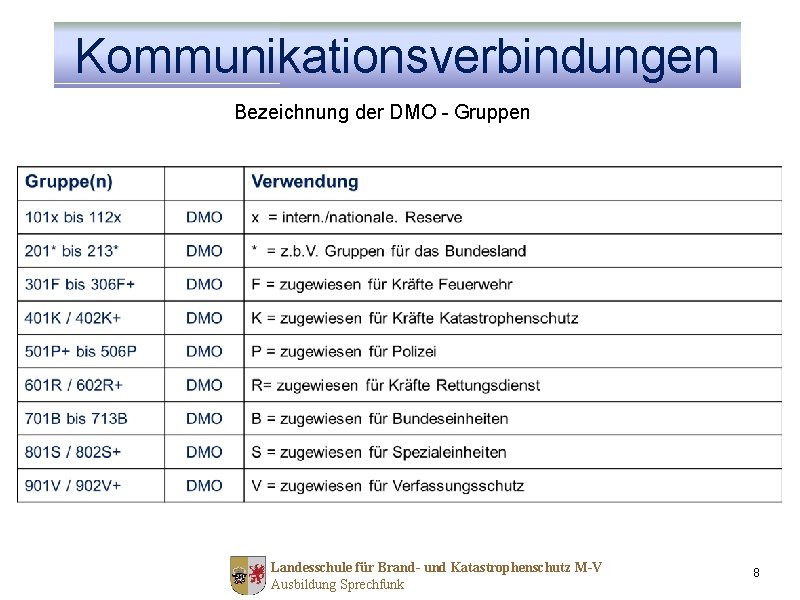

Kommunikationsverbindungen Bezeichnung der DMO - Gruppen Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 8
Aufbauorganisation Einsatzleiter 210* 1. Einsatzabschnitt 2. Einsatzabschnitt 301 F 302 F 3. Einsatzabschnitt Sobald mehr als Löschzugstärke und/oder überörtliche Kräfte alarmiert schaltet der Einsatzleiter die Führungsgruppe 210* 4. Einsatzabschnitt 5. Einsatzabschnitt Erste Einheit 301 F Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 9
Aufbauorganisation Optische Kennzeichnung von BOS-Funkgeräten Die Handhabung der BOS-Funkgeräte kann durch eine sinnvolle äußerliche Kennzeichnung erleichtert werden. Die Zuordnung zu Einsatzkräften sollte durch farbige Kennzeichnungen (farbige Drehknöpfe oder Antennenmarkierung) dargestellt werden: Führungskräfte weiß Angriffstrupp rot Wassertrupp blau Schlauchtrupp gelb Handfunkgeräte die für die Kommunikationsverbindung zur übergeordneten Führung vorgesehen sind können an der Antenne zusätzlich gelb über weiß markiert werden. Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Prozessorganisation Grundsätze für den Nachrichtenaustausch: strenge Funkdisziplin halten, - Teilnehmer mit „Sie“ ansprechen, Höflichkeitsformeln unterlassen Nachrichtenaustausch so kurz wie möglich halten, deutlich und nicht zu schnell sprechen, nicht zu laut sprechen, nicht gebräuchliche Abkürzungen vermeiden, - Zahlen unverwechselbar aussprechen, Eigennamen und schwerverständliche Worte ggf. buchstabieren. Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk

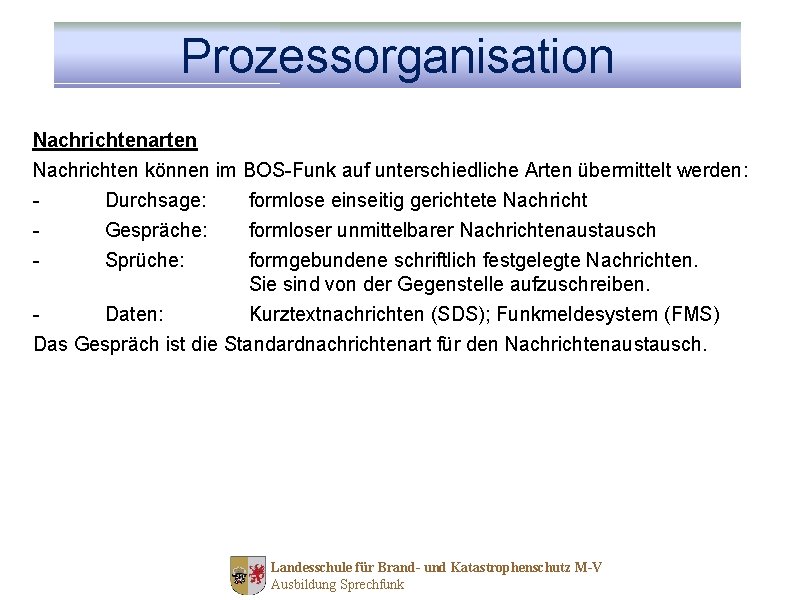

Prozessorganisation Nachrichtenarten Nachrichten können im BOS-Funk auf unterschiedliche Arten übermittelt werden: - Durchsage: Gespräche: Sprüche: formlose einseitig gerichtete Nachricht formloser unmittelbarer Nachrichtenaustausch formgebundene schriftlich festgelegte Nachrichten. Sie sind von der Gegenstelle aufzuschreiben. Daten: Kurztextnachrichten (SDS); Funkmeldesystem (FMS) Das Gespräch ist die Standardnachrichtenart für den Nachrichtenaustausch. Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Prozessorganisation Vorrangstufen / Notrufbetrieb Stufe Status Einfach Sprechwunsch Normaler Nachrichtenaustausch Priorisierter Sprechwunsch Hohes Nachrichtenaufkommen; Verzögerungen haben nachteilige Folgen; z. B. Lagemeldungen mit dringenden Nachforderungen. Notfall Alarm Sehr dringende Nachrichten; z. B. zum Schutz von Menschenleben; Nachrichten im dringenden Interesse der öffentlichen Sicherheit und Ordnung. Sofort Blitz (Mayday) Bemerkungen Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Notruf Ø Ø Durch betätigen (langes drücken) der orangen Notruftaste wird die Notruffunktion aktiviert. auch bei abgeschalteten digitale BOS-Funkgerät möglich Alle Teilnehmer der eingestellten Gruppe erhalten eine „Alarm“ – SDS angezeigt. Das auslösende digitale BOS-Funkgerät geht in den Sendebetrieb, die „Sprechtaste“ wird automatisch betätigt (Notrufmikrofon an). Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 14
Notruf Ø Ø Der Sendebetrieb wird nach 1 Minuten automatisch beendet (Notrufmikrofon aus). Durch einmaliges betätigen der „Sprechtaste“ oder „Haustaste“ wird die Sprachübertragung ebenfalls beendet. Ein Beenden der Notruffunktion ist nur am auslösenden digitalen BOS-Funkgerät durch langes Drücken der „rechten Funktionstaste“ möglich. Ein Wechsel der Betriebsarten (TMO – DMO) ist auch im Notruf möglich! Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 15

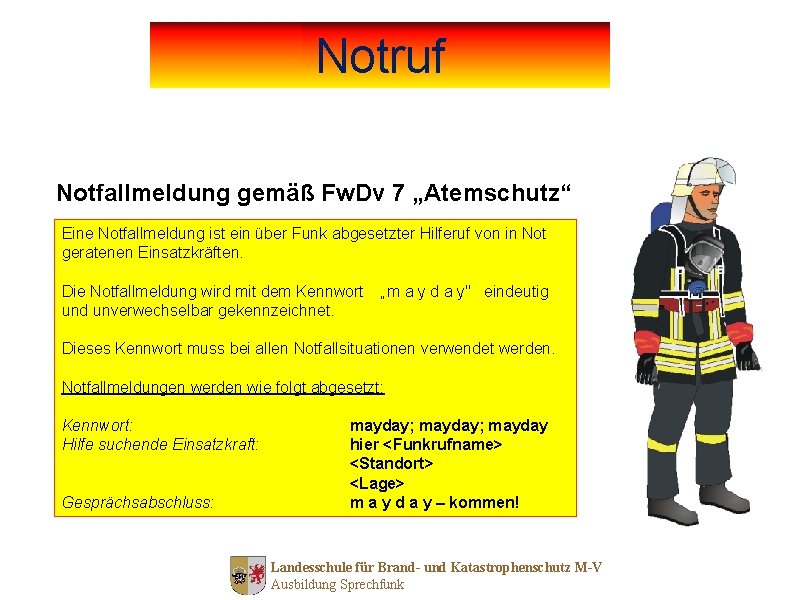

Notruf Notfallmeldung gemäß Fw. Dv 7 „Atemschutz“ Eine Notfallmeldung ist ein über Funk abgesetzter Hilferuf von in Not geratenen Einsatzkräften. Die Notfallmeldung wird mit dem Kennwort und unverwechselbar gekennzeichnet. „m a y d a y" eindeutig Dieses Kennwort muss bei allen Notfallsituationen verwendet werden. Notfallmeldungen werden wie folgt abgesetzt: Kennwort: Hilfe suchende Einsatzkraft: Gesprächsabschluss: mayday; mayday hier <Funkrufname> <Standort> <Lage> m a y d a y – kommen! Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Notruf Notfallmeldung gemäß Fw. Dv 7 „Atemschutz“ Beispiel Kennwort: Hilfe suchende Einsatzkraft: Gesprächsabschluss: mayday; mayday hier „Angriffstrupp Müller“ im Treppenaufgang 1. OG Kamerad bewusstlos mit Kopfverletzung m a y d a y – kommen! Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Sprechfunkverkehr Partnerarbeit! Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Prozessorganisation Nachrichtenaustausch im Einsatz Schlussmeldung Abrückmeldung Lagemeldung und Nachforderung Eintreffmeldung Ausrückmeldung Einsatzauftrag Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Prozessorganisation Nachrichtenaustausch im Einsatz Florian Rostock 1 / 44 - 1 zum Wohnungsbrand Musterstraße 1 mit 1/8 Ausrückmeldung aus kommen! Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 20
Prozessorganisation Nachrichtenaustausch im Einsatz Florian Rostock 1 / 44 - 1 Wohnungsbrand Musterstraße 1 eingetroffen Eintreffmeldung kommen! Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk 21
Prozessorganisation Nachrichtenaustausch im Einsatz Meldender M Florian Rostock 1/44 -1 Einsatzort E Musterstraße 1 Lage L Wohnungsbrand Einsatzhöhe, Art und Nutzung (Ausmaß) des Gebäudes im 1. Obergeschoß eines zweigeschossigen Einfamilienhauses Lagemeldung und Nachforderung eine Person auf dem Balkon im 1. OG Durchgeführte Maßnahmen D Menschenrettung eingeleitet Eingesetzte Kräfte E Zwei C-Rohre, 2 PA und zwei PA als Sicherheitstrupp Nachforderung N Ein RTW zur Einsatzstelle Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk

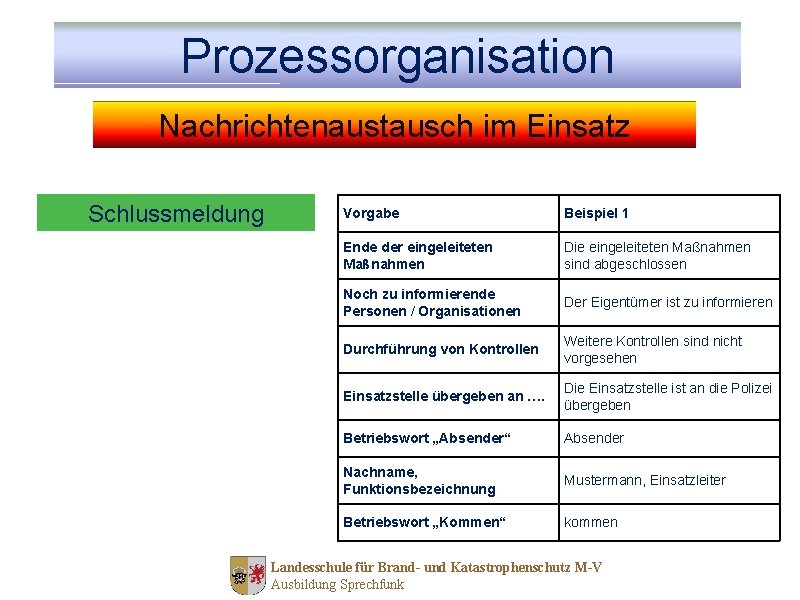

Prozessorganisation Nachrichtenaustausch im Einsatz Schlussmeldung Abrückmeldung Lagemeldung und Nachforderung Eintreffmeldung Ausrückmeldung Einsatzauftrag Vorgabe Beispiel 1 Ende der eingeleiteten Maßnahmen Die eingeleiteten Maßnahmen sind abgeschlossen Noch zu informierende Personen / Organisationen Der Eigentümer ist zu informieren Durchführung von Kontrollen Weitere Kontrollen sind nicht vorgesehen Einsatzstelle übergeben an …. Die Einsatzstelle ist an die Polizei übergeben Betriebswort „Absender“ Absender Nachname, Funktionsbezeichnung Mustermann, Einsatzleiter Betriebswort „Kommen“ kommen Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Prozessorganisation A Anton I Ida R Richard Ä Ärger J Julius S Samuel B Berta K Kaufmann SCH Schule C Cäsar L Ludwig T Theodor CH Charlotte M Martha U Ulrich D Dora N Nordpol Ü Übermut E Emil O Otto V Viktor F Friedrich Ö Ökonom W Wilhelm G Gustav P Paula X Xanthippe H Heinrich Q Quelle Y Ypsilon Z Zacharias Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk

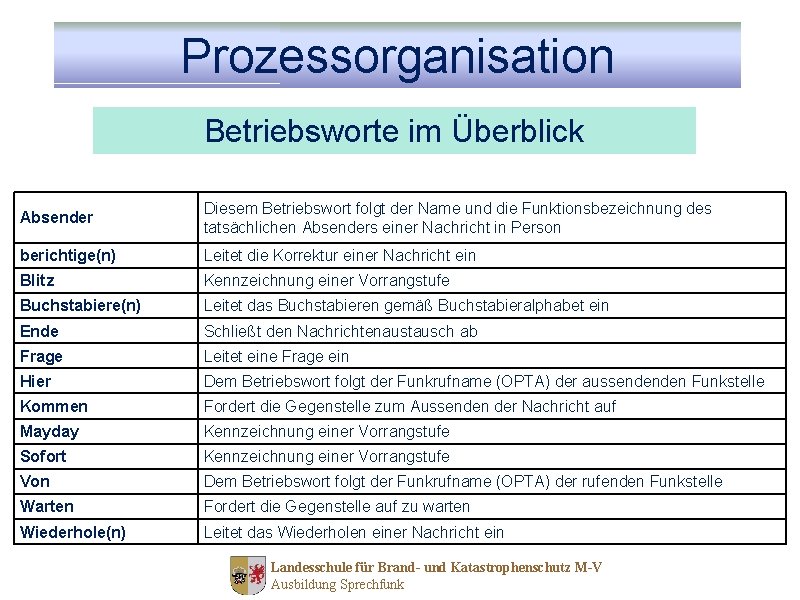

Prozessorganisation Betriebsworte im Überblick Absender Diesem Betriebswort folgt der Name und die Funktionsbezeichnung des tatsächlichen Absenders einer Nachricht in Person berichtige(n) Leitet die Korrektur einer Nachricht ein Blitz Kennzeichnung einer Vorrangstufe Buchstabiere(n) Leitet das Buchstabieren gemäß Buchstabieralphabet ein Ende Schließt den Nachrichtenaustausch ab Frage Leitet eine Frage ein Hier Dem Betriebswort folgt der Funkrufname (OPTA) der aussendenden Funkstelle Kommen Fordert die Gegenstelle zum Aussenden der Nachricht auf Mayday Kennzeichnung einer Vorrangstufe Sofort Kennzeichnung einer Vorrangstufe Von Dem Betriebswort folgt der Funkrufname (OPTA) der rufenden Funkstelle Warten Fordert die Gegenstelle auf zu warten Wiederhole(n) Leitet das Wiederholen einer Nachricht ein Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk

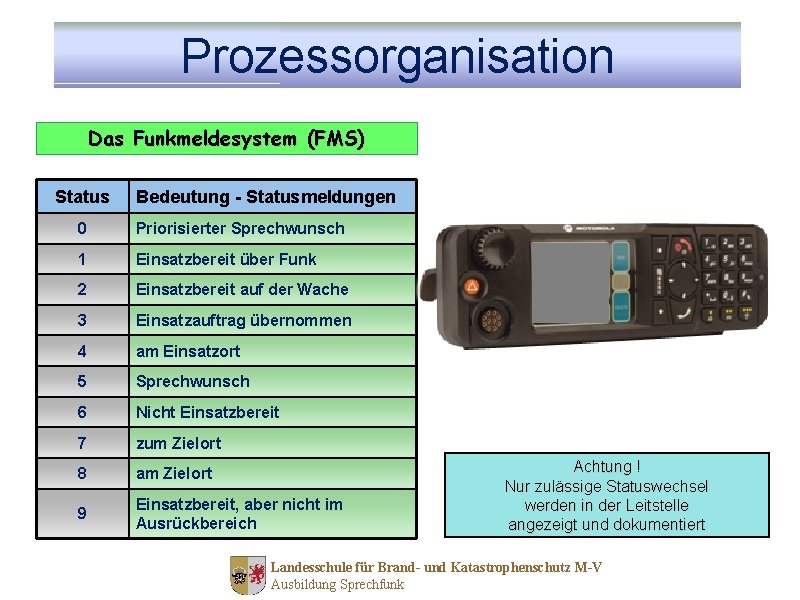

Prozessorganisation Das Funkmeldesystem (FMS) Status Bedeutung - Statusmeldungen 0 Priorisierter Sprechwunsch 1 Einsatzbereit über Funk 2 Einsatzbereit auf der Wache 3 Einsatzauftrag übernommen 4 am Einsatzort 5 Sprechwunsch 6 Nicht Einsatzbereit 7 zum Zielort 8 am Zielort 9 Einsatzbereit, aber nicht im Ausrückbereich Achtung ! Nur zulässige Statuswechsel werden in der Leitstelle angezeigt und dokumentiert Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Prozessorganisation Verhalten bei Fahrzeugbewegungen Der Leitstelle das Fahrzeug „einsatzbereit über Funk“ melden! A - Dorf Status 1 drücken !! Einsatzfahrzeug im eigenen Ausrückbereich einsatzbereit über Funk Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Prozessorganisation Verhalten bei Fahrzeugbewegungen Der Leitstelle das Fahrzeug „einsatzbereit außerhalb Ausrückbereich“ melden! A - Dorf Status 9 drücken !! Fahrzeug selbstständig zum entsprechenden Zeitpunkt „einsatzbereit“ melden ! Einsatzfahrzeug verlässt den Ausrückbereich einsatzbereit Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
Prozessorganisation Verhalten bei Fahrzeugbewegungen Der Leitstelle das Fahrzeug „nicht einsatzbereit“ melden! A - Dorf Status 6 bereits im Standort drücken !! Fahrzeug selbstständig zum entsprechenden Zeitpunkt „einsatzbereit“ melden ! Einsatzfahrzeug ist defekt oder außerhalb des Funkkreises Landesschule für Brand- und Katastrophenschutz M-V Ausbildung Sprechfunk
