Sposób poruszania się po programie Kliknięcie na przyciski: powoduje przejście do następnego slajdu powoduje przejście do poprzedniego slajdu Spis treści przenosi do spisu treści Kliknięcie w spisie treści na dany temat uruchamia slajd pod tym tytułem. Spis treści
Spis treści 1. Pojęcie izomerii 6. Wzory Fischera 2. Rodzaje izomerii 7. Diastereoziomery 3. Izomeria optyczna – pojęcie chiralności 4. Asymetryczny atom węgla 8. Ciekawostki 5. Właściwości enancjomerów 9. Zadania ćwiczeniowe
IZOMERIA Jest to zjawisko istnienia związków chemicznych o identycznym wzorze sumarycznym, ale różniących się budową – strukturą cząsteczek. Związki takie nazywamy izomerami. Izomeria występuje bardzo powszechnie w świecie związków organicznych, np. : propanal (aldehyd) propanon (keton) WZÓR SUMARYCZNY: Spis treści C 3 H 6 O
I Z O M E R I A konstytucyjna (strukturalna) przestrzenna (stereoizomeria) -izomery różnią się kolejnością i sposobem powiązania atomów w cząsteczce łańcuchowa (szkieletowa) położenia podstawnika (podstawienia) -izomery, mając tą samą konstytucję, różnią się rozmieszczeniem atomów w przestrzeni diastereoizomeria funkcyjna (metameria) wiązania wielokrotnego geometryczna (cis-trans) Spis treści optyczna (enancjomeria) inne
Izomeria konstytucyjna Położenia podstawnika Łańcuchowa Spis treści
Izomeria konstytucyjna Położenia wiązania wielokrotnego Spis treści
Izomeria przestrzenna Geometryczna – (cis –trans) Spis treści
WAŻNE POJĘCIA izomery optyczne asymetryczny atom węgla diastereoizomery enancjomery chiralność racemat konfiguracja D i L Spis treści wzory stereochemiczne odmiana mezo-

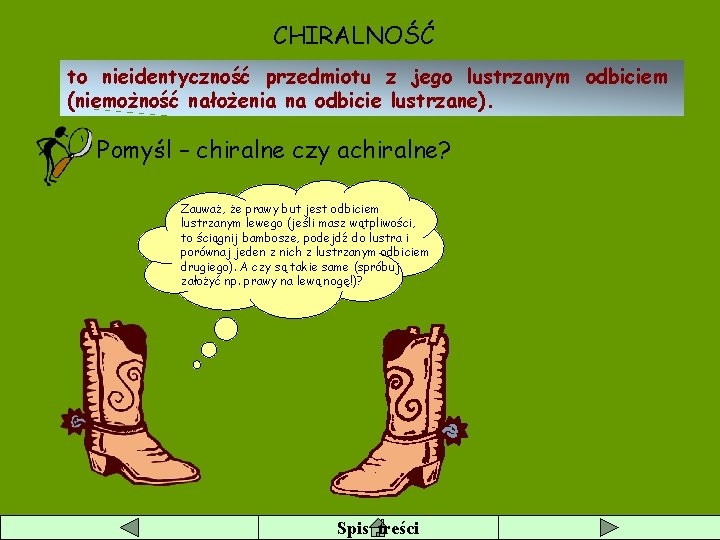

CHIRALNOŚĆ to nieidentyczność przedmiotu z jego lustrzanym odbiciem (niemożność nałożenia na odbicie lustrzane). Pomyśl – chiralne czy achiralne? Zauważ, że prawy but jest odbiciem lustrzanym lewego (jeśli masz wątpliwości, to ściągnij bambosze, podejdź do lustra i porównaj jeden z nich z lustrzanym odbiciem drugiego). A czy są takie same (spróbuj założyć np. prawy na lewą nogę!)? Spis treści
Wskazówka! Obiekt jest chiralny, jeśli nie posiada płaszczyzny ani środka symetrii (może mieć osie symetrii). Oczywiście, że chiralne! Spis treści
chiralne achiralne Spis treści
ENANCJOMERY (IZOMERY OPTYCZNE) - to po prostu chiralne cząsteczki, a więc dwa izomery będące swoimi lustrzanymi odbiciami Nie ma płaszczyzny symetrii! Model cząsteczki bromofluorometanu Spis treści
Asymetryczny atom węgla Cząsteczka jest chiralna tylko wtedy, jeśli posiada przynajmniej jedno centrum chiralności (warunek konieczny, ale niewystarczający – patrz: forma mezo). Najważniejszym centrum chiralności jest asymetryczny atom węgla (C*) – węgiel tetraedryczny, połączony z czterema różnymi podstawnikami, np. : lustro Spis treści
Atomy węgla w poniższych cząsteczkach nie są asymetryczne ponieważ każdy z nich połączony jest co najmniej z dwoma identycznymi atomami Spis treści
Para izomerów optycznych (enancjomerów) różni się konfiguracją (czyli rozmieszczeniem podstawników) wokół każdego atomu C* np. : To są enancjomery – są lustrzanymi odbiciami (różnią się konfiguracjami obu centrów asymetrii). Spis treści Aby zmienić konfigurację wystarczy zamienić miejscami dwa podstawniki. Ta cząsteczka nie jest lustrzanym odbiciem żadnej z nich (różni się konfiguracją tylko jednego centrum).
Właściwości enancjomerów fizyczne chemiczne Spis treści
Właściwości fizyczne enancjomerów są takie same z wyjątkiem oddziaływania ze światłem spolaryzowanym. światłoniespolaryzowane światło (drgania we we wszystkich (drgania wszystkich płaszczyznach) światłospolaryzowane światło (drgania tylko wwjednej płaszczyżnie) Enancjomery skręcają płaszczyznę polaryzacji (o ten sam kąt ale w przeciwnych kierunkach!) – są optycznie czynne. Enancjomer prawoskrętny (+) Enancjomer lewoskrętny (-) Uwaga! Równomolowa mieszanina obu enancjomerów – tzw. mieszanina racemiczna (racemat) ( ) jest oczywiście optycznie nieczynna, podobnie jak substancje achiralne (skręcalność obydwu enancjomerów jest wzajemnnie równoważona). Spis treści
POLARYMETR Jest przyrządem służacym do badania czynności optycznej i pomiaru kąta skręcenia płaszczyzny polaryzacji przez roztwór badanej substancji. Spis treści
płaszczyzna polaryzacji światła po przejściu przez substancję optycznie czynną -kąt skręcenia płaszczyzny polaryzacji (wielkość kąta, o jaki należy obrócić analizator, aby skompensować skręcenie) płaszczyzna polaryzacji światła padającego Dla danej temperatury i długości fali wielkość kąta zależy od rodzaju substancji oraz liczby cząsteczek znajdujących się na drodze wiązki światła podczas jej przechodzenia przez rurkę polarymetryczną. Zdolność danej substancji do wykazywania czynności optycznej określa tzw. skręcalność właściwa [ ], czyli liczba stopni, o jaką została skręcona płaszczyzna polaryzacji światła w rurce o długości 1 dm, zawierającej 1 g badanego związku w 1 cm 3 roztworu, co obliczamy ze wzoru: ü - obserwowany kąt skręcenia (ze znakiem „+” dla substancji prawoskrętnych, a „-” dla lewoskrętnych) ü l – długość rurki [dm] ü d – gęstość czystej cieczy lub stężenie roztworu [g/cm 3] Pomiary polarymetryczne umożliwiają identyfikację substancji oraz określenie ich stężenia w roztworze (zastosowanie m. in. w przemyśle cukrowniczym). Spis treści
Właściwości chemiczne enancjomerów są również identyczne z wyjątkiem reakcji ze związkami optycznie czynnymi. Ponieważ chiralność może być stwierdzona tylko w kontakcie z innym obiektem chiralnym Spróbuj: I. Złapać szklankę (obiekt achiralny) raz prawą, a raz lewą ręką (chiralne!). II. Nałożyć pieciopalczastą , np. prawą rękawiczkę (chiralna) na prawą, a następnie – lewą rękę. Widzisz różnicę? Podobnie - enancjomery reagują z tą samą łatwością z substancjami achiralnymi, a z różną – z chiralnymi. Spis treści
Wzory stereochemiczne czyli – jak rysować stereoizomery? Można tak: Kwas L-(+)-mlekowy Kwas D-(-)-mlekowy Ale znacznie prościej tak (wzory rzutowe Fischera): bardziej utleniona grupa – u góry łańcuch główny rysujemy w pionie, a wiązania pionowe są skierowane za płaszczyznę rzutowania Kwas L-(+)-mlekowy wiązania poziome skierowane są przed płaszczyznę rzutowania Kwas D-(-)-mlekowy Spis treści
W jaki sposób powstają? Spis treści
Jeszcze jeden przykład – tym razem związek o dłuższym łańcuchu węglowym. Spis treści
W jaki sposób narysować wzór Fischera związku opisanego wzorem przestrzennym? Spis treści
Najcięższą grupę funkcyjną umieszczamy w górnej części cząsteczki!!! Spis treści
Co oznaczają litery D i L? Konfiguracja D i L. Wzorzec HO CHO C C HOH 2 C CH 2 OH H CHO CHO HO OH H H C OH CH 2 OH aldehyd L-(-)-glicerynowy (łac. laevus – lewy; grupa –OH po lewej stronie atomu węgla) aldehyd D-(+)-glicerynowy (łac. dexter – prawy; grupa –OH po prawej stronie atomu węgla) Jeśli jakiś enancjomer można przekształcić w aldehyd L-glicerynowy lub z niego otrzymać, to przypisujemy mu symbol L (analogicznie D). Spis treści
Kwas L-(+)-winowy Kwas D-(-)-winowy Kwas mezo-winowy enancjomery diastereoizomery Diastereoizomery – stereoizomery nie będące swoimi lustrzanymi odbiciami (różnią się konfiguracją nie wszystkich centrów asymetrii). Uwaga! Ostatnia cząsteczka posiada płaszczyznę symetrii !!! Pomimo obecności asymetrycznych atomów węgla (aż dwóch) jest achiralna. Taki izomer nazywamy formą mezo. Spis treści
LICZBA STEREOIZOMERÓW Jeśli cząsteczka posiada n asymetrycznych atomów węgla, to jej wzorowi odpowiada 2 n stereoizomerów, co stanowi 2 n/2 par enancjomerów (lub mniej – w przypadku form mezo-) np. : n 1 Liczba par stereoizomerów enancjomerów 2 2 4 3 8 1 2 4 4 16 8 Spis treści Przykład substancji bromochlorofluorometan 2, 3 -dichlorobutanal fruktoza (odmiana łańcuchowa) glukoza (odmiana łańcuchowa)
Glukoza i jej stereoizomery D-glukoza D-guloza D-alloza D-idoza D-altroza D-galaktoza D-mannoza D-taloza Są to tylko D-stereoizomery (grupa –OH po prawej stronie najniższego asymetrycznego atomu węgla), będące diastereoizomerami. Każdemu z nich odpowiada jeszcze enancjomer L – razem 8*2=24 czyli 16 stereoizomerów. Spis treści
Chemik, syntezując jakąś substancję w probówce może otrzymać jedynie mieszaninę racemiczną. Aby uzyskać jeden z enancjomerów musi ją bardzo mozolnie rozdzielać na składniki lub oddając hołd niezrównanej naturze – użyć na jednym z etapów enancjomeru wyprodukowanego przez organizm żywy!. kwas L-(+)– mlekowy powstaje z glikogenu podczas pracy mięśni, powodując „zakwasy”, podczas gdy kwas D-(-)– mlekowy jest produktem fermentacji mlekowej cukrów, zachodzącej tam, gdzie coś ulega kwaszeniu - znajduje sie w kiszonej kapuście, ogórkach czy kwaśnym mleku (powstaje racemat). Następny proszę Spis treści
Pytania kontrolne 1. Określ, które z poniższych cząsteczek są chiralne. Oznacz w nich gwiazdką asymetryczny atom węgla: a) 2 -chloropentan, b) 1 -chloropentan, c) 1 -chloro-2 -metylobutan, d) 3 -bromo-3 -chloropentan. 2. Zdefiniuj następujące pojęcia: a) światło spolaryzowane, b) cząsteczka chiralna, c) związek optycznie czynny, d) enancjomery. 3. Podaj, jaką własnością fizyczną różnią się od siebie enancjomery danego związku. Spis treści
Zadnie domowe. Określ, które z poniższych cząsteczek zawierają asymetryczny atom węgla. Oznacz ten atom gwiazdką. Wskaż, które z poniższych cząsteczek są chiralne? Spis treści Koniec
