SPOR BİYOMEKANİĞİ TORK Prof. Dr. Mustafa Çağatay TUFAN

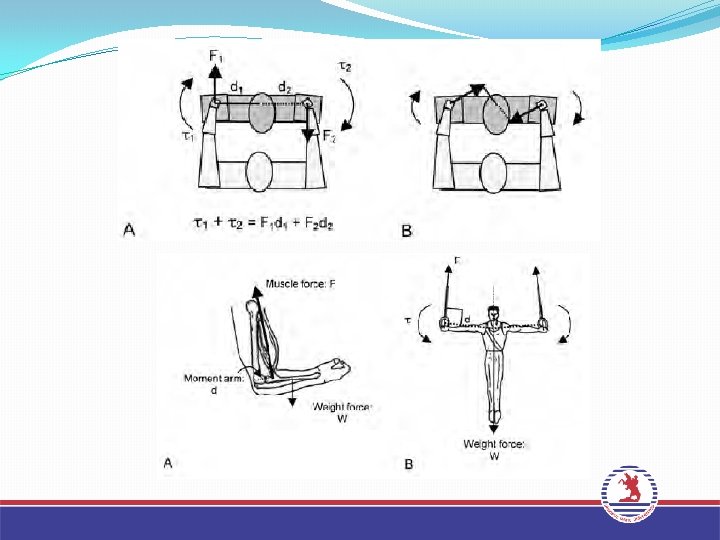

Moment (Tork) �Kuvvetin döndürme etkisidir. �T=F d sin ( ); Birimi Nm dir. Burada uygulanan kuvvet ile dönme eksenine olan uzaklık arasındaki açıdır.
İnsan Vücudundaki Kaldıraçlar I. TÜR III. TÜR

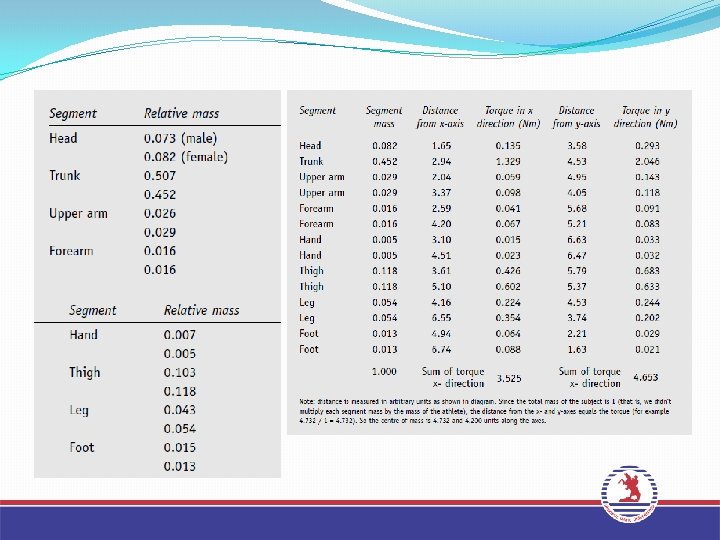

Kütle Merkezi Hesabı � (Blazevich, A. 2007. Sports Biomechanics. A&C Blac. Publishers, 212, London)
Örnek Yandaki fotoğraftaki sporcunun sağ bacağına ait bazı noktaların koordinatları aşağıda verilmiştir. Buna göre sporcunun sağ bacağının kütle merkezini bulunuz. Koordinatlar engelin hemen önünden yatay olarak (x) ve yerden dikey olarak (y) ölçülmektedir. (https: //biomechanics. byu. edu/exsc 362(hunter)/chapter 06. h tml) Kalça (0. 84, 1. 44) Diz(0. 65, 1. 12) Bilek (0. 31, 0. 92) Topuk (0. 29, 0. 95) Baş parmak (0. 25, 0. 72) Segment Üst Bacak Alt Bacak Ayak Başlangıç X(m) Y(m) AYAK 0, 29 0, 95 ALT BACAK 0, 65 1, 12 ÜST BACAK 0, 84 1, 44 Kütle Merkezinin bağıl yeri (% değeri) 43. 3 43. 4 50. 0 Son X(m) Y(m) Length % 0, 25 0, 72 50, 0% 0, 31 0, 92 41, 9% 0, 65 1, 12 42, 8% Segment'in KM X(m) Y(m) 0, 270 0, 835 0, 508 1, 036 0, 759 1, 303 Kütle (kg) 7. 05 3. 21 0. 80 Mass (kg) 0, 80 3, 21 7, 05 Segment'in Torku X Y 0, 22 0, 67 1, 63 3, 33 5, 35 9, 19 Center of Mass X Y 0, 65 1, 19
Tork, Açısal Momentum ve Açısal Kinematik
