Sponsor dellevento Inquadramento generale della normazione tecnica per

Sponsor dell’evento: Inquadramento generale della normazione tecnica per l’antincendio

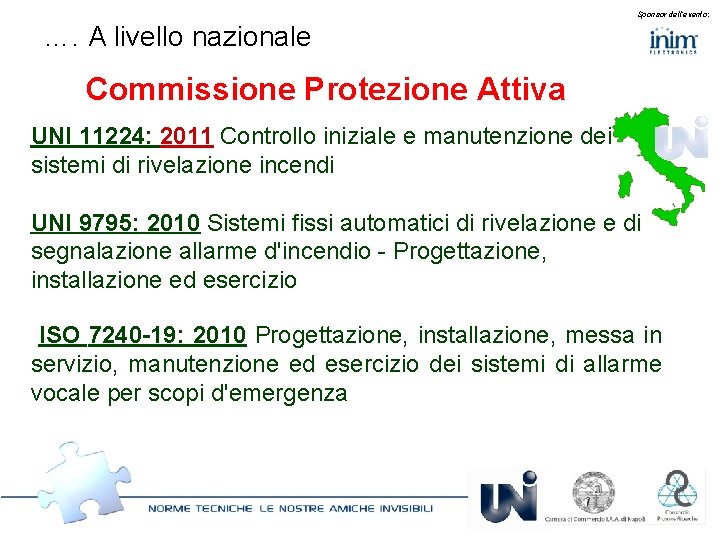

Sponsor dell’evento: …. A livello nazionale Commissione Protezione Attiva UNI 11224: 2011 Controllo iniziale e manutenzione dei sistemi di rivelazione incendi UNI 9795: 2010 Sistemi fissi automatici di rivelazione e di segnalazione allarme d'incendio - Progettazione, installazione ed esercizio ISO 7240 -19: 2010 Progettazione, installazione, messa in servizio, manutenzione ed esercizio dei sistemi di allarme vocale per scopi d'emergenza

Sponsor dell’evento: Situazione attuale norme armonizzate (h. EN) Disponibilità complessiva norme armonizzate h. EN di prodotto: circa 478 Disponibilità di h. EN a emanate dal CEN: di cui citate in GUUE: in attesa di citazione: non ancora disponibili: Settembre 2010 416 402 14 0

Sponsor dell’evento: Il ruolo del CEN Direttive Nuovo Approccio no rm MA ND AT O “E lab or ec a nic he et ” Norme EN armonizzate

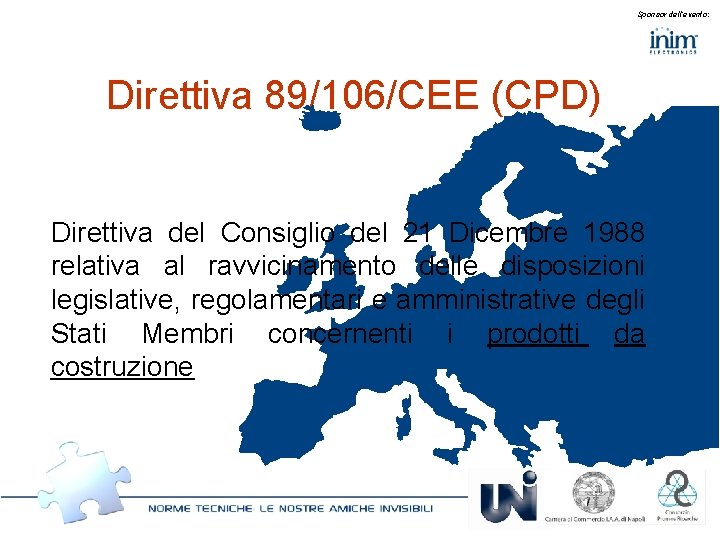

Sponsor dell’evento: Direttiva 89/106/CEE (CPD) Direttiva del Consiglio del 21 Dicembre 1988 relativa al ravvicinamento delle disposizioni legislative, regolamentari e amministrative degli Stati Membri concernenti i prodotti da costruzione

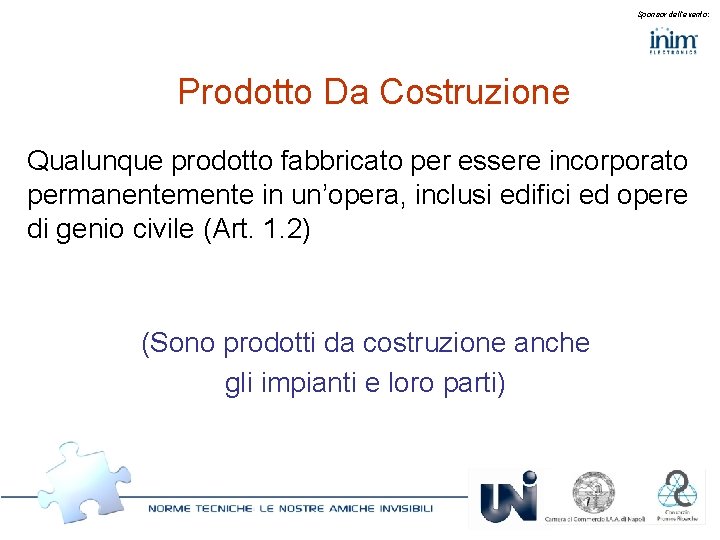

Sponsor dell’evento: Prodotto Da Costruzione Qualunque prodotto fabbricato per essere incorporato permanentemente in un’opera, inclusi edifici ed opere di genio civile (Art. 1. 2) (Sono prodotti da costruzione anche gli impianti e loro parti)

Sponsor dell’evento: Direttiva 89/106/CEE (CPD) • Individua sei requisiti essenziali cui i prodotti da costruzione devono essere conformi. • Prevede che, a partire da una certa data, alcuni prodotti da costruzione non possano circolare sul mercato europeo se non conformi ai requisiti essenziali. • La conformità ai requisiti essenziali, a carico del produttore stesso, deve essere ‘manifestata’ con l’apposizione della marcatura CE.

Sponsor dell’evento: Marcatura La marcatura CE indica: • che il prodotto è conforme alle norme nazionali che adottano le norme europee armonizzate • che è stato applicato il sistema di attestazione di conformità, stabilito dalla Decisione della Commissione Europea relativo al prodotto

Sponsor dell’evento: Marcatura è un marchio di conformità garantisce il rispetto di requisiti minimi di sicurezza (per tutte le direttive applicabili)

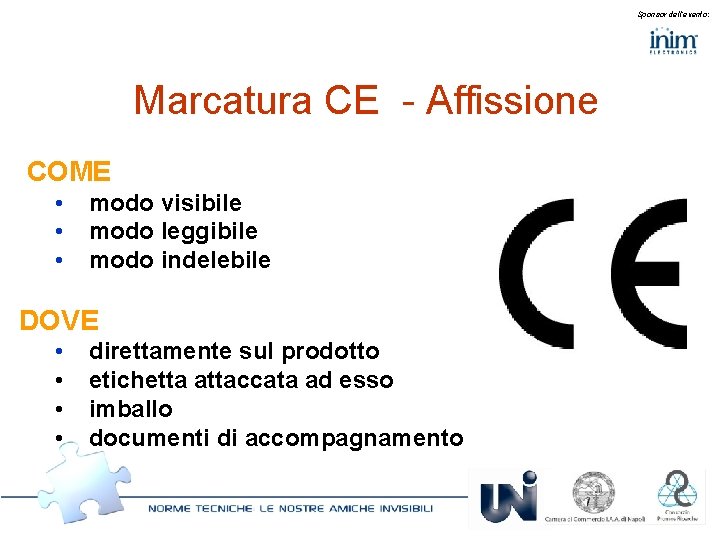

Sponsor dell’evento: Marcatura CE - Affissione COME • • • modo visibile modo leggibile modo indelebile DOVE • • direttamente sul prodotto etichetta attaccata ad esso imballo documenti di accompagnamento

Sponsor dell’evento: Le norme armonizzate (h. EN): il periodo transitorio norma h. EN disponibile Ritiro disposizioni Norma h. EN tecniche in contrasto citata in GUUE (DOW) CE non possibile 9 mesi CE possibile 12/24 mesi CE obbligatorio

Sponsor dell’evento: Marcatura CE (esempio) • Azienda • N. ° certificato • N. ° norma • Prestazioni

Sponsor dell’evento: Commissione Protezione Attiva • TC DI COMPETENZA - TC 70 Mezzi manuali di lotta contro l'incendio - TC 72 Sistemi automatici di rivelazione di incendio - TC 191 Sistemi fissi di estinzione di incendio - TC 192 Attrezzature di servizio antincendio • TC DI COMPETENZA - TC 21 Attrezzature di protezione e di lotta contro l'incendio

Sponsor dell’evento: CEN/TC 72 “Sistemi automatici di rivelazione di incendio”

Sponsor dell’evento: Norme di prodotto Serie UNI EN 54 - Pubblicate Parte 1 Introduzione Parte 2: Centrale di controllo e di segnalazione Parte 3: Dispositivi sonori di allarme incendio Parte 4: Apparecchiature di Alimentazione Parte 5: Rivelatori puntiformi Parte 7: Rivelatori di fumo - Rilevatori puntiformi funzionanti secondo il principio della diffusione della luce, della trasmissione della luce o della ionizzazione Parte 10: Rivelatori di fiamma - Rivelatori puntiformi Parte 11: Punti di allarme manuali Parte 12: Rivelatori lineari che utilizzano un raggio ottico luminoso Parte 13: Valutazione della compatibilità dei componenti di un sistema Parte NN: Citata nella GUUE 2011/C 246/01 del 24. 08. 2011 ai fini della marcatura CE

Sponsor dell’evento: Norme di prodotto Serie UNI EN 54 - Pubblicate Parte 14: Linee guida per la pianificazione, la progettazione, l'installazione, la messa in servizio, l'esercizio e la manutenzione Parte 16*: Apparecchiatura di controllo e segnalazione per i sistemi di allarme vocale Parte 17: Isolatori di corto circuito Parte 18: Dispositivi di ingresso/uscita Parte 20: Rivelatori di fumo ad aspirazione Parte 21: Apparecchiature di trasmissione allarme e di segnalazione remota di guasto e avvertimento Parte 23*: Dispositivi visuali di allarme incendio Parte 24: Componenti di sistemi di allarme vocale - Altoparlanti Parte 25: Componenti che utilizzano collegamenti radio

Sponsor dell’evento: Norme Serie UNI EN 54 - In elaborazione Part 14: Guidelines for planning, design, installation, commissioning, use and maintenance Part 22: Line type heat detectors Part 26: Point fire detectors using carbon monoxide sensors Part 27: Duct smoke detectors Part 28: Non-resettable (digital) line type heat detectors Part 29 – Multi-sensor fire detectors – Point detectors using a combination of smoke and heat sensors Part 30: Multi-sensor detectors – Point detectors using a combination of carbon monoxide and heat sensors Part 32: Planning, design, installation, commissioning, use and maintenance of voice alarm systems

Sponsor dell’evento: UNI 11224: 2011 , gli elementi fondamentali

Sponsor dell’evento: UNI 11224: 2011 sostituisce UNI 11224: 2007

Sponsor dell’evento: Le due Norme dei sistemi di rivelazione incendi: Progettazione Installazione UNI 9795 Verifica Esercizio UNI 11224

Sponsor dell’evento: Perché una revisione: UNI 9795 ed. 2005 UNI 9795 ed. 2010 UNI EN 54 -1 ed. 1998 UNI EN 54 -1 ed. 2011

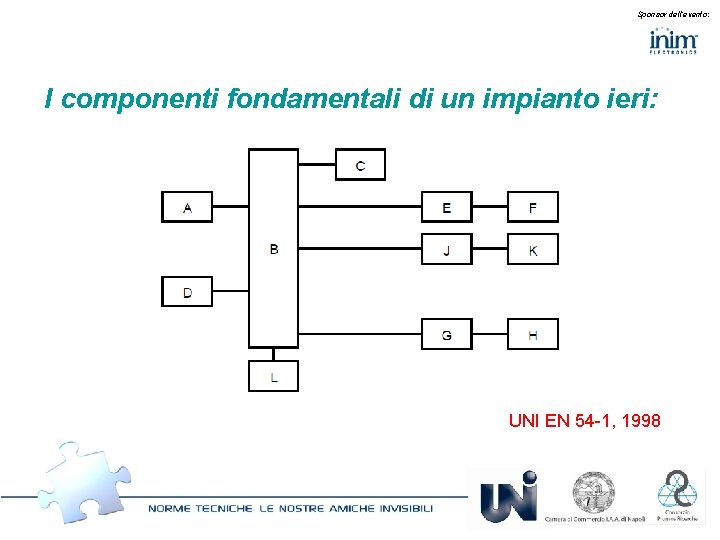

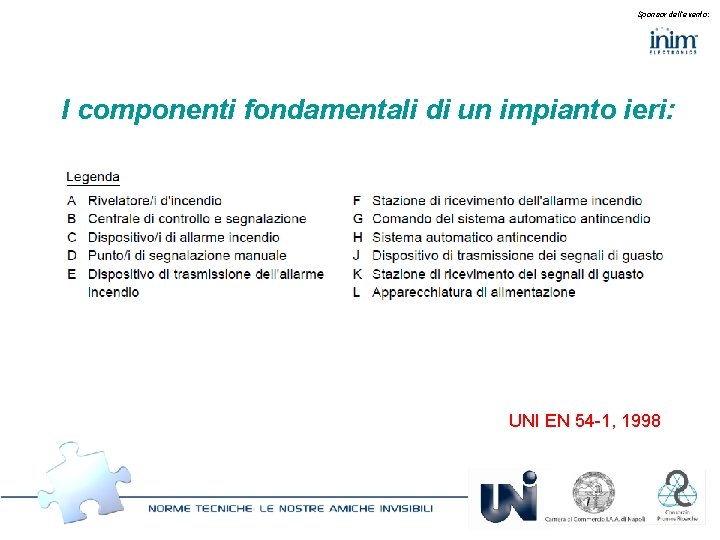

Sponsor dell’evento: I componenti fondamentali di un impianto ieri: UNI EN 54 -1, 1998

Sponsor dell’evento: I componenti fondamentali di un impianto ieri: UNI EN 54 -1, 1998

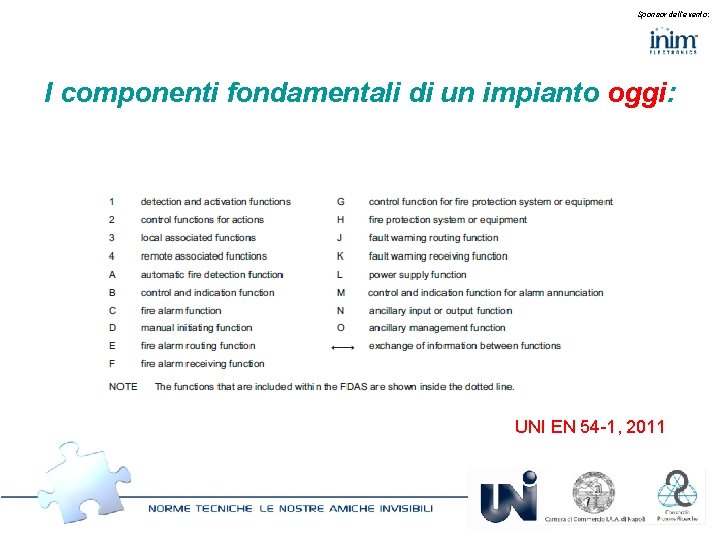

Sponsor dell’evento: I componenti fondamentali di un impianto oggi: Novità UNI EN 54 -1, 2011

Sponsor dell’evento: I componenti fondamentali di un impianto oggi: UNI EN 54 -1, 2011

Sponsor dell’evento: I nuovi componenti fondamentali di un impianto: Dove C è rappresentato da: UNI EN 54 -1, 2011

Sponsor dell’evento: I nuovi componenti fondamentali di un impianto: Dove M è rappresentato da: UNI EN 54 -1, 2011

Sponsor dell’evento: La Norma UNI 11224 Riferimento per l’applicazione del D. M. del 10 marzo 1998, in particolar modo nei confronti dell’Allegato VI (manutenzione obbligatoria).

Sponsor dell’evento: La Norma UNI 11224, 2011 Mantiene la struttura della precedente fornendo nel contempo: . Adeguamenti. Chiarimenti. Cambiamenti. Ampliamenti

Sponsor dell’evento: La Norma UNI 11224, 2011. Adeguamenti Normativi resisi necessari dopo la pubblicazione di: - UNI 9795, 2010 - nuove UNI EN 54 dedicate ai nuovi prodotti

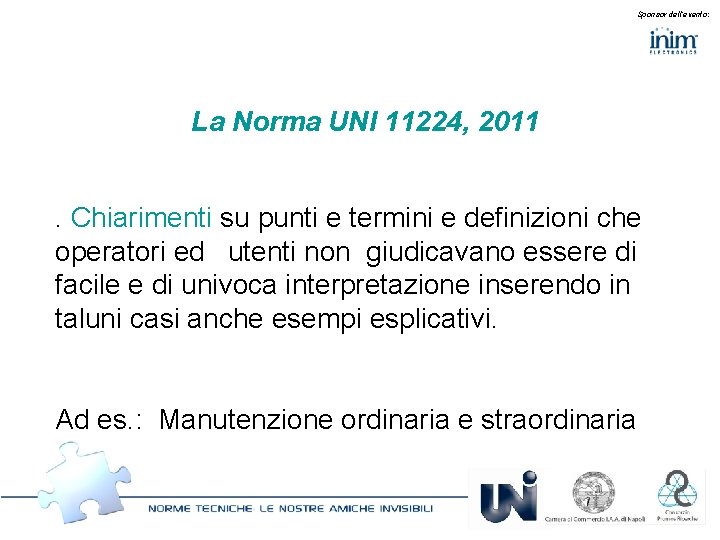

Sponsor dell’evento: La Norma UNI 11224, 2011. Chiarimenti su punti e termini e definizioni che operatori ed utenti non giudicavano essere di facile e di univoca interpretazione inserendo in taluni casi anche esempi esplicativi. Ad es. : Manutenzione ordinaria e straordinaria

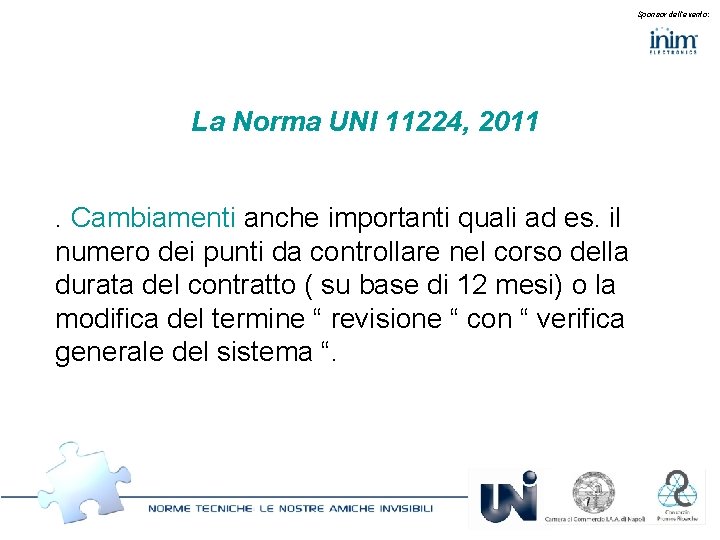

Sponsor dell’evento: La Norma UNI 11224, 2011. Cambiamenti anche importanti quali ad es. il numero dei punti da controllare nel corso della durata del contratto ( su base di 12 mesi) o la modifica del termine “ revisione “ con “ verifica generale del sistema “.

Sponsor dell’evento: La Norma UNI 11224, 2011. Ampliamenti riguardanti: - Liste di riscontro per “ controllo periodico “ - Paragrafi riguardanti la “ metodologia della sorveglianza e del controllo periodico “

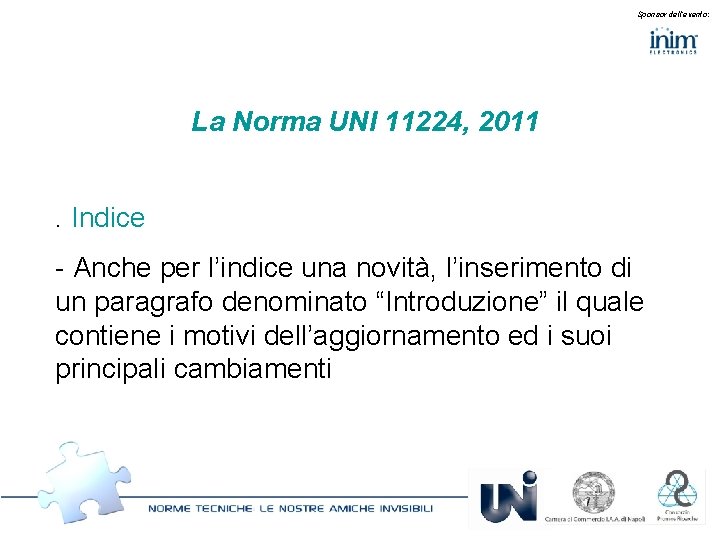

Sponsor dell’evento: La Norma UNI 11224, 2011. Indice - Anche per l’indice una novità, l’inserimento di un paragrafo denominato “Introduzione” il quale contiene i motivi dell’aggiornamento ed i suoi principali cambiamenti

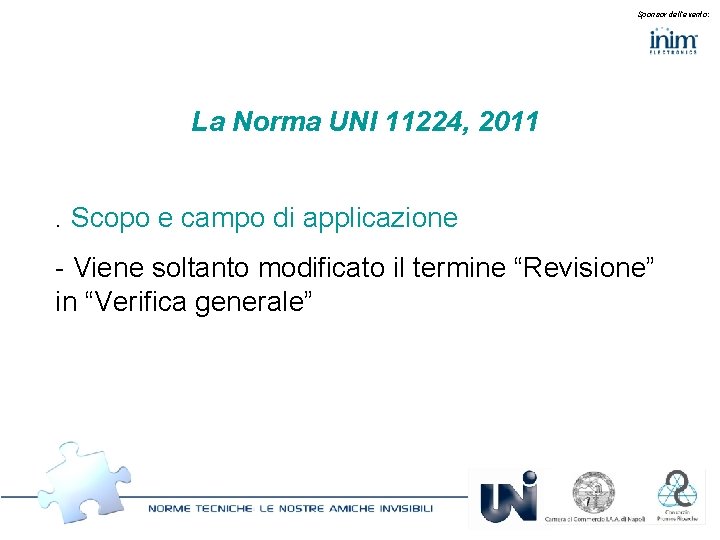

Sponsor dell’evento: La Norma UNI 11224, 2011. Scopo e campo di applicazione - Viene soltanto modificato il termine “Revisione” in “Verifica generale”

Sponsor dell’evento: La Norma UNI 11224, 2011. Riferimenti Normativi - Solo alcune modifiche o inserimento di nuove Normative quali la UNI 11280

Sponsor dell’evento: La Norma UNI 11224, 2011. Termini e definizioni Aggiunte le definizioni di nuove apparecchiature quali: - Rivelatori per condotte - Pulsanti manuali - Dispositivi acustici ed ottici

Sponsor dell’evento: La Norma UNI 11224, 2011. Termini e definizioni Aggiunte le definizioni di sistemi di rivelazione quali: - Sistema cablato - Sistema via radio

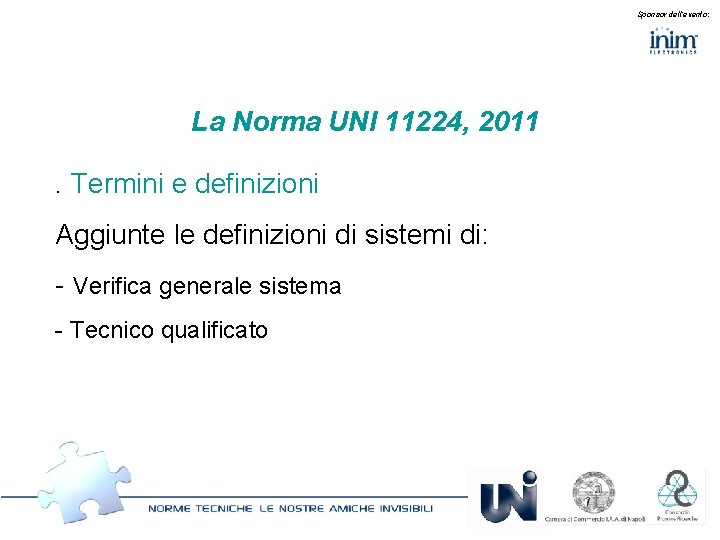

Sponsor dell’evento: La Norma UNI 11224, 2011. Termini e definizioni Aggiunte le definizioni di sistemi di: - Verifica generale sistema - Tecnico qualificato

Sponsor dell’evento: La Norma UNI 11224, 2011

Sponsor dell’evento: La Norma UNI 11224, 2011. Termini e definizioni Aggiunti esempi per: - Manutenzione ordinaria - Manutenzione straordinaria Sostituito il termine “Revisione” con “Verifica generale”

Sponsor dell’evento: La Norma UNI 11224, 2011. Fasi e periodicità La “Sorveglianza” ha ora periodicità continua e non ogni 30 giorni come prima previsto.

Sponsor dell’evento: La Norma UNI 11224, 2011. Documentazione Il “Controllo periodico” richiede non solo la registrazione dell’attività ed una documentazione generica, ma anche rapporti e liste di riscontro secondo quanto indicato nella Appendice B.

Sponsor dell’evento: La Norma UNI 11224, 2011. Condizioni ambientali Non cambiamenti sostanziali, ma solo redazionali.

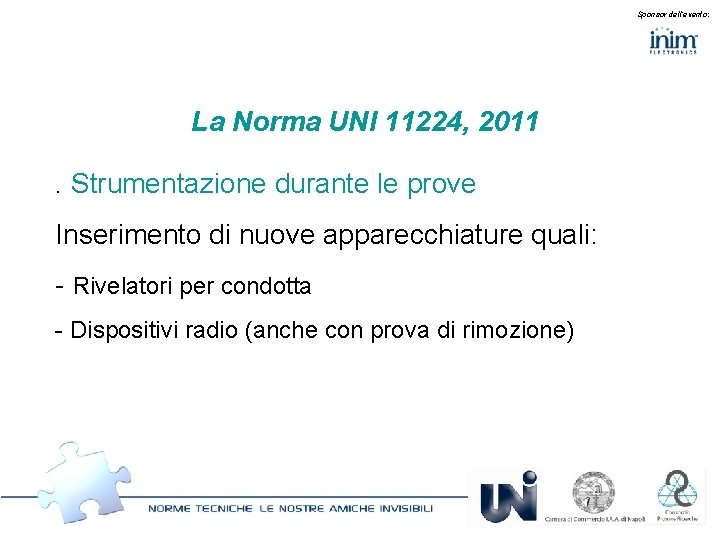

Sponsor dell’evento: La Norma UNI 11224, 2011. Strumentazione durante le prove Inserimento di nuove apparecchiature quali: - Rivelatori per condotta - Dispositivi radio (anche con prova di rimozione)

Sponsor dell’evento: La Norma UNI 11224, 2011. Strumentazione durante le prove Inserimento di nuove apparecchiature di prova quali: - Fonometro prima utile ora indispensabile soprattutto da quando la nuova UNI 9795 richiede determinati requisiti acustici

Sponsor dell’evento: La Norma UNI 11224, 2011. Metodologia del controllo iniziale Piccole modifiche alle verifiche delle: - Segnalazioni locali - Segnalazioni d’allarme

Sponsor dell’evento: La Norma UNI 11224, 2011. Metodologia del controllo iniziale Modifiche ai controlli sulle: - Linee monitorate Ora il controllo riguarda non solo le linee poste in centrale ma anche quelle remote.

Sponsor dell’evento: La Norma UNI 11224, 2011. Metodologia del controllo iniziale Modifica da “ Revisione” a “Verifica generale” e definizione di impianto obsoleto.

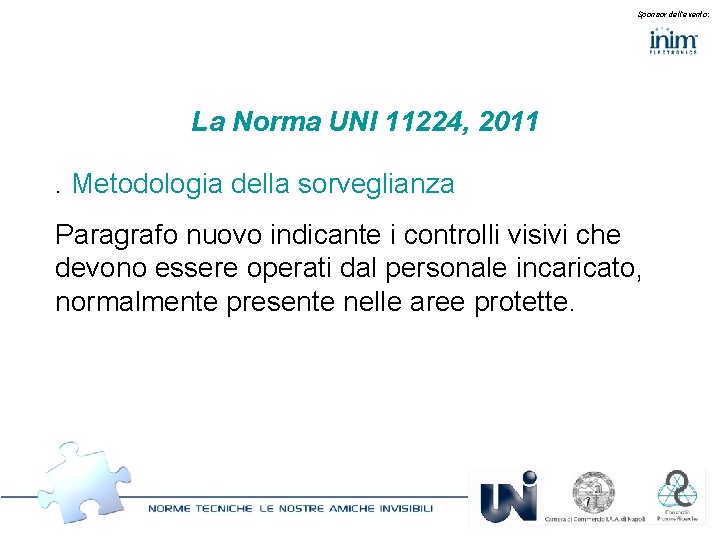

Sponsor dell’evento: La Norma UNI 11224, 2011. Metodologia della sorveglianza Paragrafo nuovo indicante i controlli visivi che devono essere operati dal personale incaricato, normalmente presente nelle aree protette.

Sponsor dell’evento: La Norma UNI 11224, 2011. Metodologia della sorveglianza I controlli visivi dovranno essere continui, mentre quelli riguardanti materiale di consumo o le parti di ricambio saranno mensili. Verifica delle condizioni e di allarme e di guasto e registrazione degli eventi su registro.

Sponsor dell’evento: La Norma UNI 11224, 2011. Metodologia del controllo periodico Paragrafo nuovo con una indicazione importante quale: . Controllo funzionale del 50% in caso di 2 visite di tutti i dispositivi nel caso di sistema indirizzato. Raggiungimento del 100% nell’arco di 12 mesi Ma. . . .

Sponsor dell’evento: La Norma UNI 11224, 2011. Metodologia del controllo periodico. . . per i sistemi convenzionali: . Controllo funzionale del 100% ad ogni visita di tutti i dispositivi

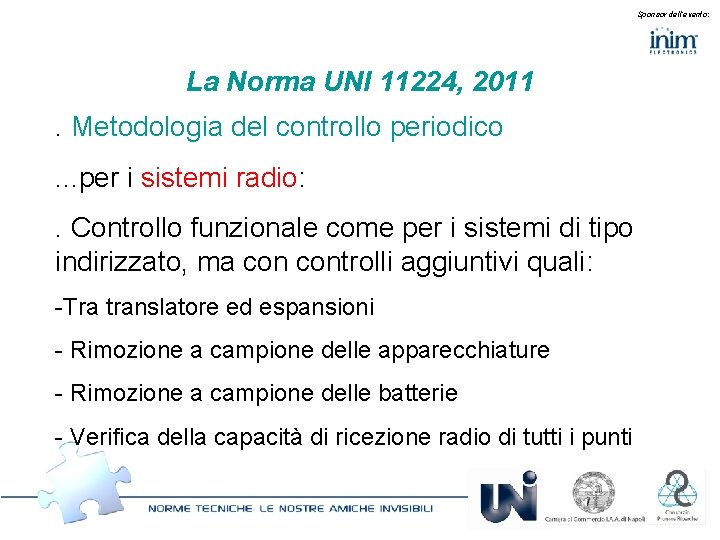

Sponsor dell’evento: La Norma UNI 11224, 2011. Metodologia del controllo periodico. . . per i sistemi radio: . Controllo funzionale come per i sistemi di tipo indirizzato, ma controlli aggiuntivi quali: -Tra translatore ed espansioni - Rimozione a campione delle apparecchiature - Rimozione a campione delle batterie - Verifica della capacità di ricezione radio di tutti i punti

Sponsor dell’evento: La Norma UNI 11224, 2011. Registrazione delle prove Non cambiamenti sostanziali, ma solo redazionali e la indicazione di allegare il tutto al registro antincendio.

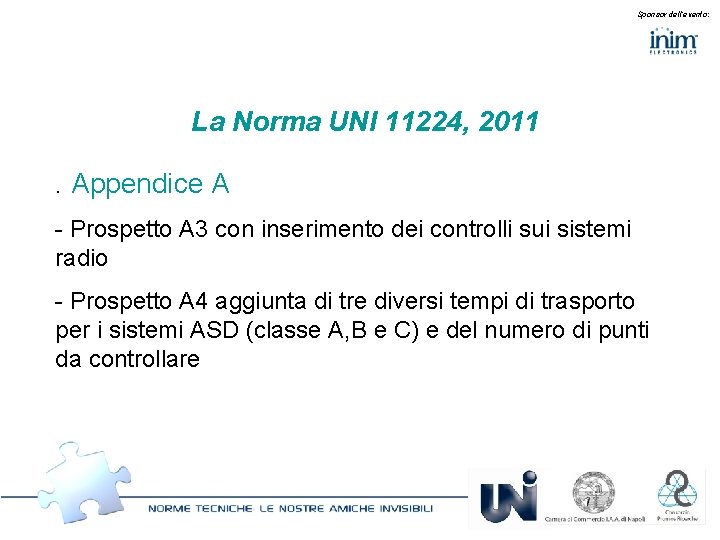

Sponsor dell’evento: La Norma UNI 11224, 2011. Appendice A - Prospetto A 3 con inserimento dei controlli sui sistemi radio - Prospetto A 4 aggiunta di tre diversi tempi di trasporto per i sistemi ASD (classe A, B e C) e del numero di punti da controllare

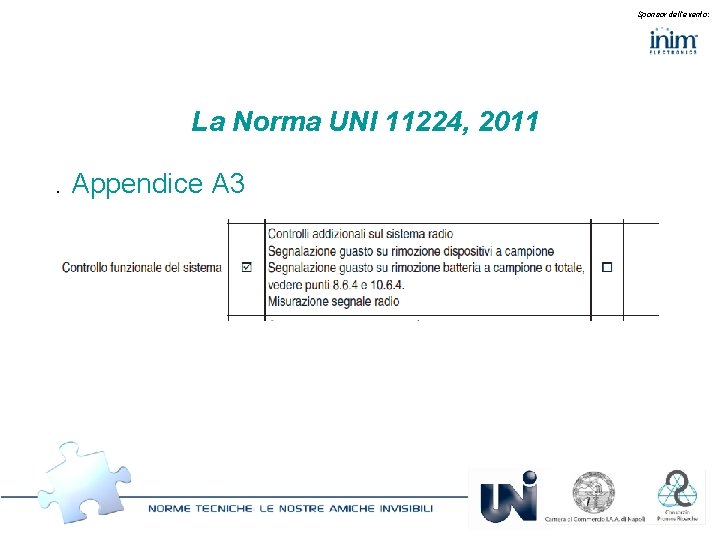

Sponsor dell’evento: La Norma UNI 11224, 2011. Appendice A 3

Sponsor dell’evento: La Norma UNI 11224, 2011. Appendice A 4 Nuovi

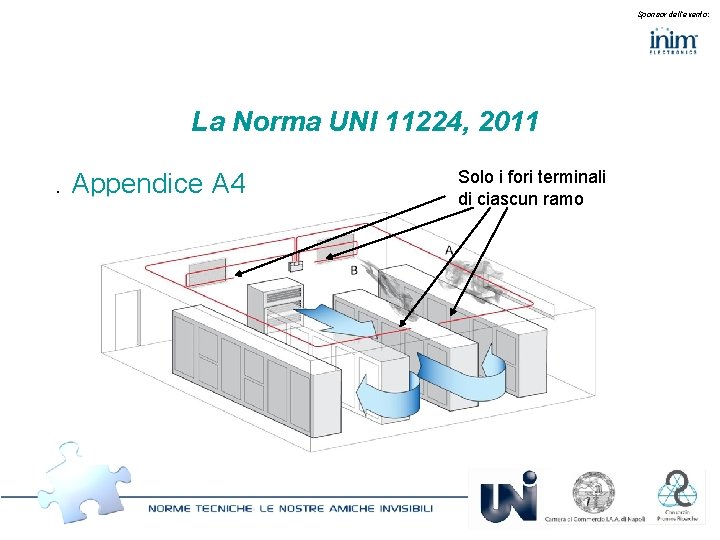

Sponsor dell’evento: La Norma UNI 11224, 2011. Appendice A 4 Solo i fori terminali di ciascun ramo

Sponsor dell’evento: La Norma UNI 11224, 2011. Appendice B - Prospetto B 2 eliminazione della indicazione “ove possibile” - Prospetto B 3 nuovo per i sistemi ASD

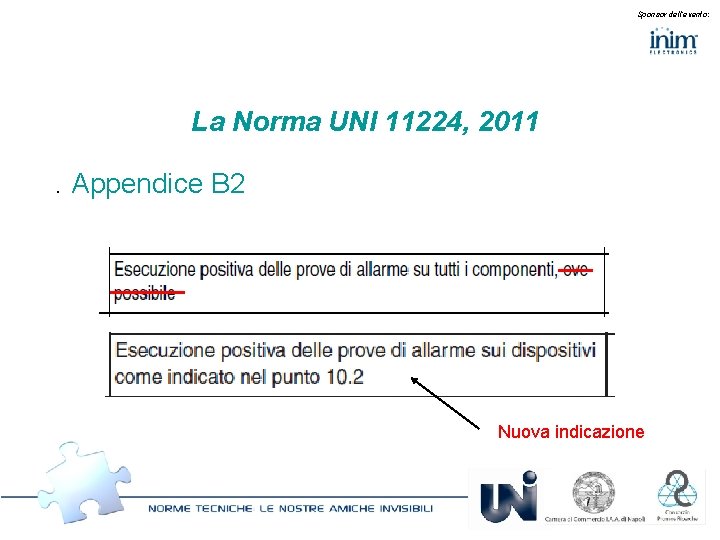

Sponsor dell’evento: La Norma UNI 11224, 2011. Appendice B 2 Nuova indicazione

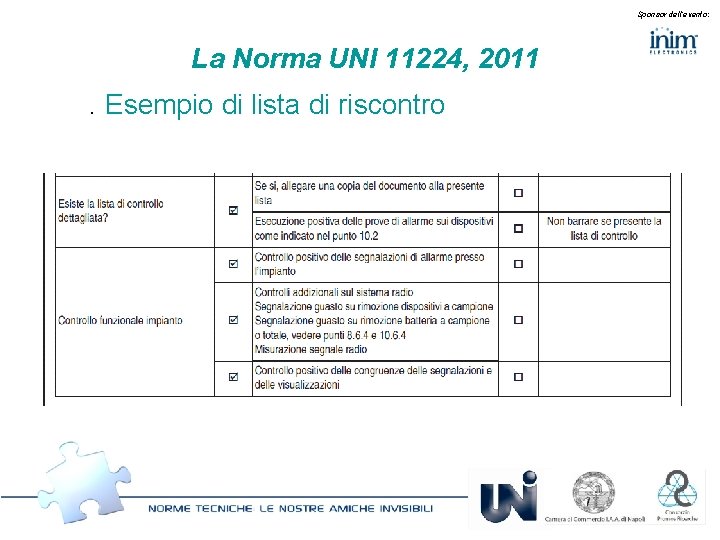

Sponsor dell’evento: La Norma UNI 11224, 2011. Esempio di lista di riscontro

Sponsor dell’evento: La Norma UNI 11224, 2011. Esempio di lista di riscontro

Sponsor dell’evento: La Norma UNI 11224, 2011. Appendice C Verifiche Non cambiamenti sostanziali.

Sponsor dell’evento: La Norma UNI 11224, 2011. Bibliografia Totalmente modificata per uniformarla alla UNI 9795 ai nuovi Decreti ed anche alla nuova UNI EN 54 -1.

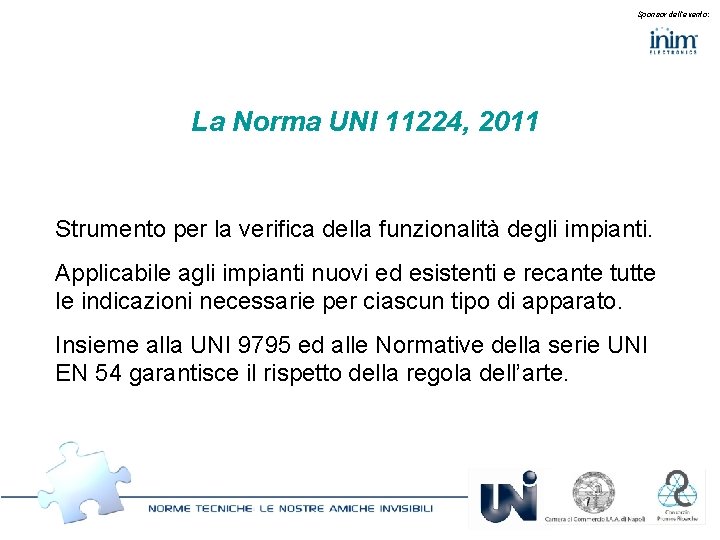

Sponsor dell’evento: La Norma UNI 11224, 2011 Strumento per la verifica della funzionalità degli impianti. Applicabile agli impianti nuovi ed esistenti e recante tutte le indicazioni necessarie per ciascun tipo di apparato. Insieme alla UNI 9795 ed alle Normative della serie UNI EN 54 garantisce il rispetto della regola dell’arte.

Sponsor dell’evento: GRAZIE
