SPOJENÍ nprap. Lukáš Blažej Třebíč 2010
SPOJENÍ • SPOJENÍ U HZS ČR PROBÍHÁ VE 2 SÍTÍCH : 1. V ANALOGOVÉ RÁDIOVÉ SÍTI (ARS) Motorola GM 360 Vozidlová radiostanice Motorola GP 300 Motorola GP 340 Ruční radiostanice Motorola GP 380
SPOJENÍ • SPOJENÍ U HZS ČR PROBÍHÁ VE 2 SÍTÍCH : 2. V DIGITÁLNÍ RÁDIOVÉ SÍTI (Pegas) Vozidlový terminál Pegas Vozidlová radiostanice EASY SMART Ruční radiostanice JUPITER
SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ § Pracuje v pásmu 2 m (169 MHz) § Provozována na základě povolení ČTÚ pro HZS a součinnostní spojení IZS § „správce“ povolení je GŘ HZS § GŘ vydává Doklad opravňující provozovat radiové prostředky složkám HZS, JPO dalších zřizovatelů a složkám IZS

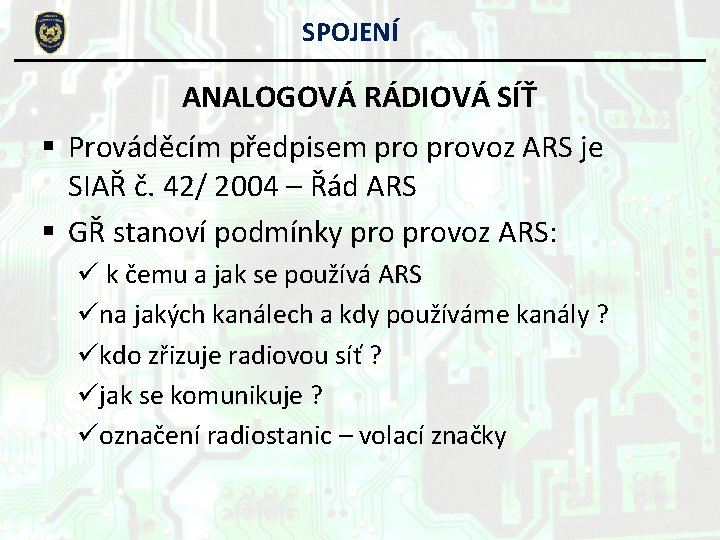

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ § Prováděcím předpisem provoz ARS je SIAŘ č. 42/ 2004 – Řád ARS § GŘ stanoví podmínky provoz ARS: ü k čemu a jak se používá ARS üna jakých kanálech a kdy používáme kanály ? ükdo zřizuje radiovou síť ? üjak se komunikuje ? üoznačení radiostanic – volací značky

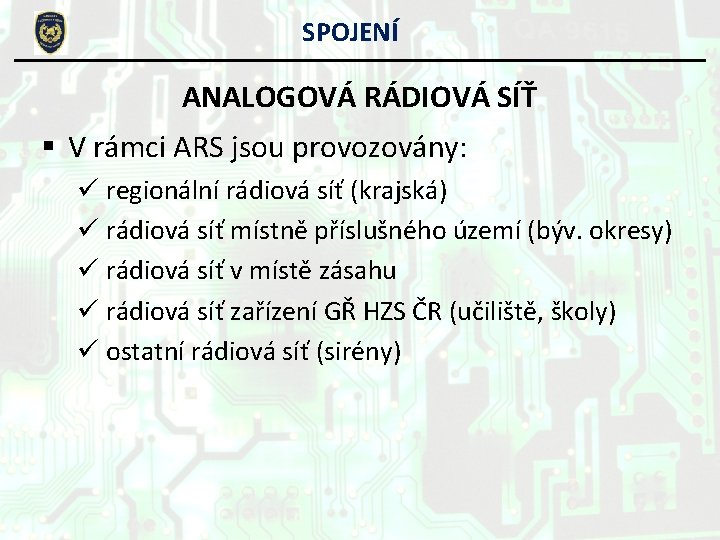

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ § V rámci ARS jsou provozovány: ü regionální rádiová síť (krajská) ü rádiová síť místně příslušného území (býv. okresy) ü rádiová síť v místě zásahu ü rádiová síť zařízení GŘ HZS ČR (učiliště, školy) ü ostatní rádiová síť (sirény)
SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ § se používá zejména: ü ke komunikaci mezi operačními středisky ü ke komunikaci mezi (K)OPIS a JPO ü ke komunikaci na místě zásahu ü k vyhlašování poplachu jednotkám PO ü ke svolání členů jednotek SDH obcí ü k součinnostnímu spojení mezi JPO navzájem a mezi JPO a dalšími složkami IZS
SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ ü je tvořena rádiovými prostředky HZS ČR a rádiovými prostředky JPO ostatních zřizovatelů (JSDHO a podnikoví hasiči) a dalších složek v IZS při součinnosti ü je organizována jako stálá rádiová síť s nepřetržitým provozem ü řídící základnová radiostanice je umístěna na OPIS MV – GŘ HZS ČR

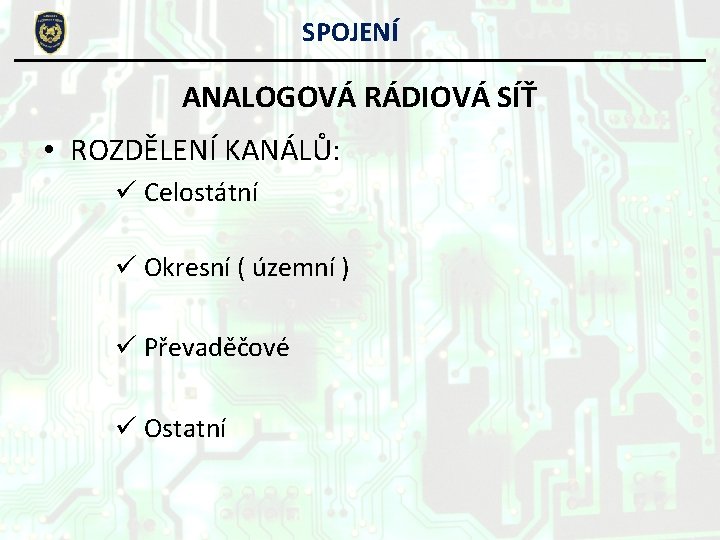

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • ROZDĚLENÍ KANÁLŮ: ü Celostátní ü Okresní ( územní ) ü Převaděčové ü Ostatní

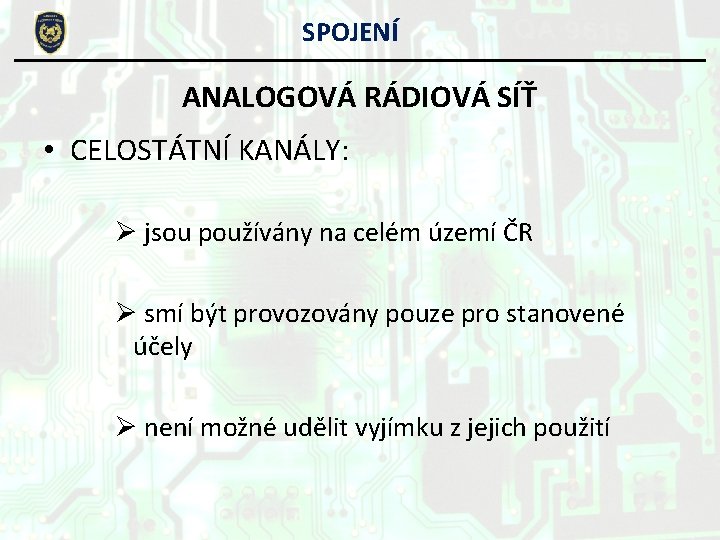

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • CELOSTÁTNÍ KANÁLY: Ø jsou používány na celém území ČR Ø smí být provozovány pouze pro stanovené účely Ø není možné udělit vyjímku z jejich použití
SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • CELOSTÁTNÍ KANÁLY: Ø K - zásahový Ø N – zásahový záložní Ø I - součinnostní Ø M+, G+ - převodníkové Ø U – pracovní Ø Y – výcvikový Ø I+ - datový

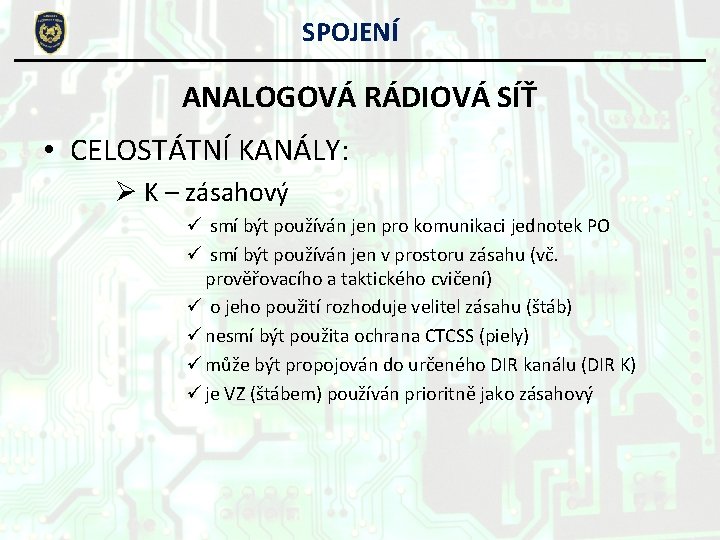

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • CELOSTÁTNÍ KANÁLY: Ø K – zásahový ü smí být používán jen pro komunikaci jednotek PO ü smí být používán jen v prostoru zásahu (vč. prověřovacího a taktického cvičení) ü o jeho použití rozhoduje velitel zásahu (štáb) ü nesmí být použita ochrana CTCSS (piely) ü může být propojován do určeného DIR kanálu (DIR K) ü je VZ (štábem) používán prioritně jako zásahový
SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • CELOSTÁTNÍ KANÁLY: Ø N – zásahový záložní ü smí být používán jen pro komunikaci jednotek PO ü smí být používán jen v prostoru zásahu (vč. prověřovacího a taktického cvičení) ü o jeho použití rozhoduje velitel zásahu (štáb) ü nesmí být použita ochrana CTCSS (piely) ü může být propojován do určeného DIR kanálu (DIR N) ü v případě potřeby je určen prioritně ke komunikaci lezecké skupiny ve vrtulníku (vis pod vrtulníkem)

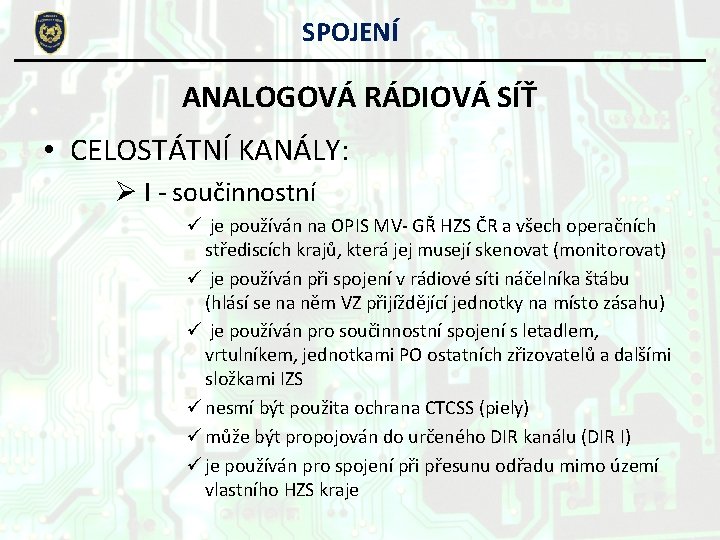

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • CELOSTÁTNÍ KANÁLY: Ø I - součinnostní ü je používán na OPIS MV- GŘ HZS ČR a všech operačních střediscích krajů, která jej musejí skenovat (monitorovat) ü je používán při spojení v rádiové síti náčelníka štábu (hlásí se na něm VZ přijíždějící jednotky na místo zásahu) ü je používán pro součinnostní spojení s letadlem, vrtulníkem, jednotkami PO ostatních zřizovatelů a dalšími složkami IZS ü nesmí být použita ochrana CTCSS (piely) ü může být propojován do určeného DIR kanálu (DIR I) ü je používán pro spojení při přesunu odřadu mimo území vlastního HZS kraje
SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • CELOSTÁTNÍ KANÁLY: Ø U – pracovní, Y – výcvikový ü jsou používány v radiových sítích při činnostech nesouvisejících se záchrannými a likvidačními pracemi Ø M+, G+ - převodníkové ü jsou používány pro převod mezi analogovou a digitální radiovou sítí ü M+ je prioritní pro převod ü G+ je záložní pro převod Ø I+ - datový ü nesmí se použít pro hlasovou komunikaci, pouze data
SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • ORESNÍ KANÁLY: Ø Pro místně příslušné území (bývalé okresy) Ø Označujeme takto: ü F – územní odbor (okres) Pelhřimov ü G –územní odbor (okres) Žďár nad Sázavou ü H –územní odbor (okres) Jihlava üJ üL ü M – územní odbor (okres) Havlíčkův Brod ü P – územní odbor (okres) Třebíč
SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • PŘEVADĚČOVÉ KANÁLY: Ø krajské: R 5 a R 10 Ø ostatní: R 1 -R 4, R 6 -R 9 Ø ochrana Tx a Rx Ø CTCSS - piely

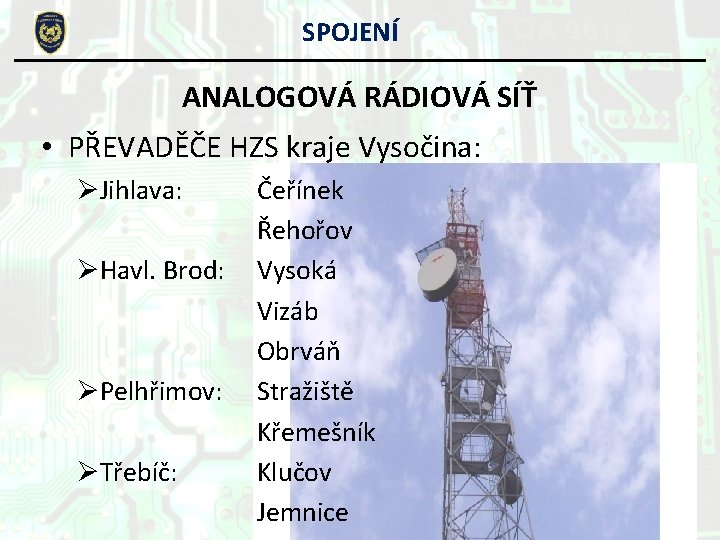

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • PŘEVADĚČE HZS kraje Vysočina: ØJihlava: ØHavl. Brod: ØPelhřimov: ØTřebíč: Čeřínek Řehořov Vysoká Vizáb Obrváň Stražiště Křemešník Klučov Jemnice

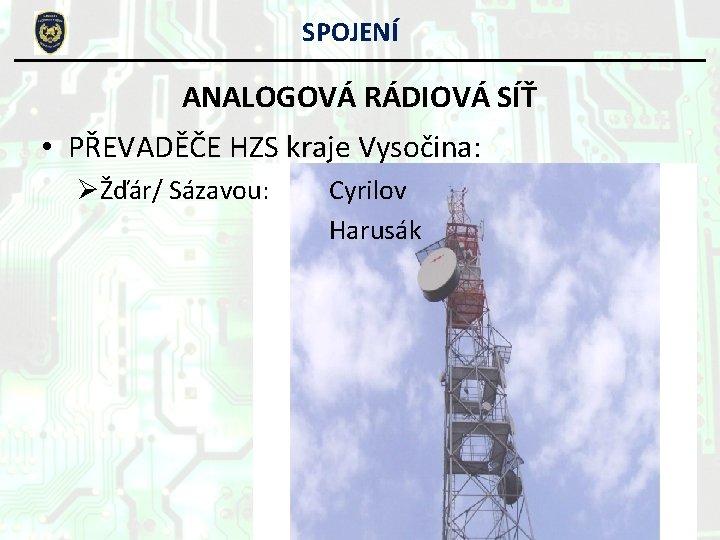

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • PŘEVADĚČE HZS kraje Vysočina: ØŽďár/ Sázavou: Cyrilov Harusák

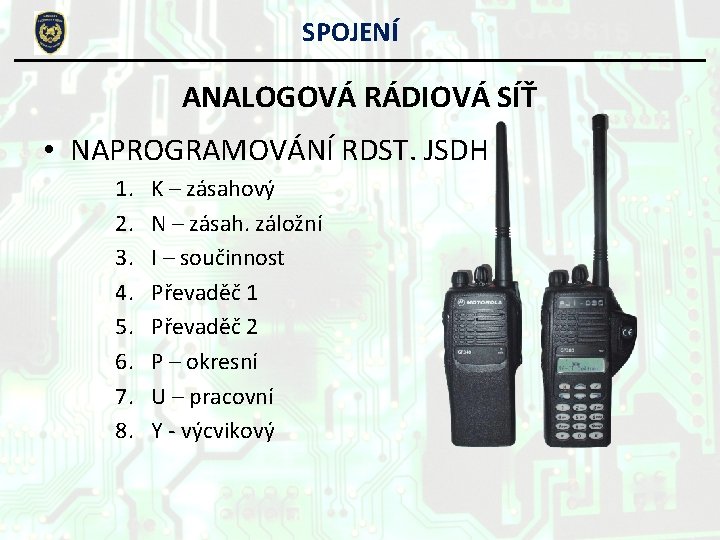

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • NAPROGRAMOVÁNÍ RDST. JSDH 1. 2. 3. 4. 5. 6. 7. 8. K – zásahový N – zásah. záložní I – součinnost Převaděč 1 Převaděč 2 P – okresní U – pracovní Y - výcvikový

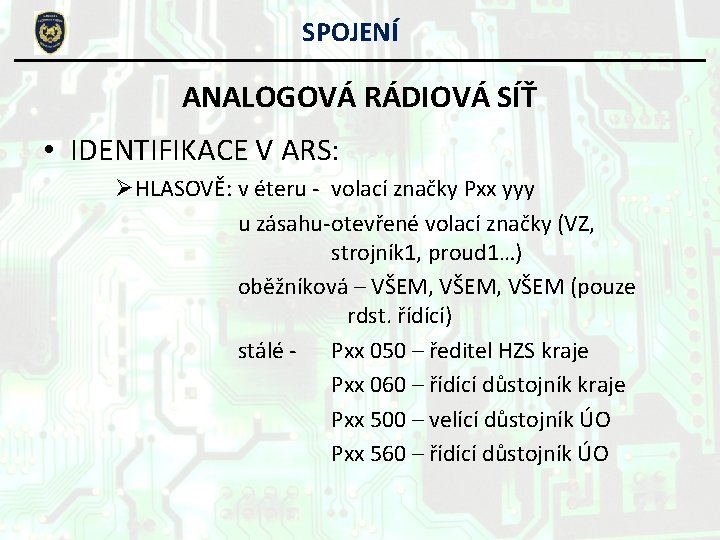

SPOJENÍ ANALOGOVÁ RÁDIOVÁ SÍŤ • IDENTIFIKACE V ARS: ØHLASOVĚ: v éteru - volací značky Pxx yyy u zásahu-otevřené volací značky (VZ, strojník 1, proud 1…) oběžníková – VŠEM, VŠEM (pouze rdst. řídící) stálé - Pxx 050 – ředitel HZS kraje Pxx 060 – řídící důstojník kraje Pxx 500 – velící důstojník ÚO Pxx 560 – řídící důstojník ÚO
SPOJENÍ DIGITÁLNÍ RÁDIOVÁ SÍŤ Základním stavebním prvkem je "okres" Pokrytí stupně "okres" je realizováno množinou základnových stanic (BS) Okresní rádiové sítě jsou sdruženy do regionální sítě s řídícím (dohledovým) pracovištěm (KOPIS Jihlava) Součet regionálních sítí (RN) tvoří Národní síť, která je řízena (kontrolována) z centrálního pracoviště
SPOJENÍ DIGITÁLNÍ RÁDIOVÁ SÍŤ Stanoviště supervize Síť X 25 Interface k - externí síti IP - veřejné komutované síti - externím radiovým sítím Vrstva supervize MSW SSW DL Přepínací vrstva BS Radiová vrstva MSW : přepínač řízení; SSW : druhotný přepínač; BS : radiové relé

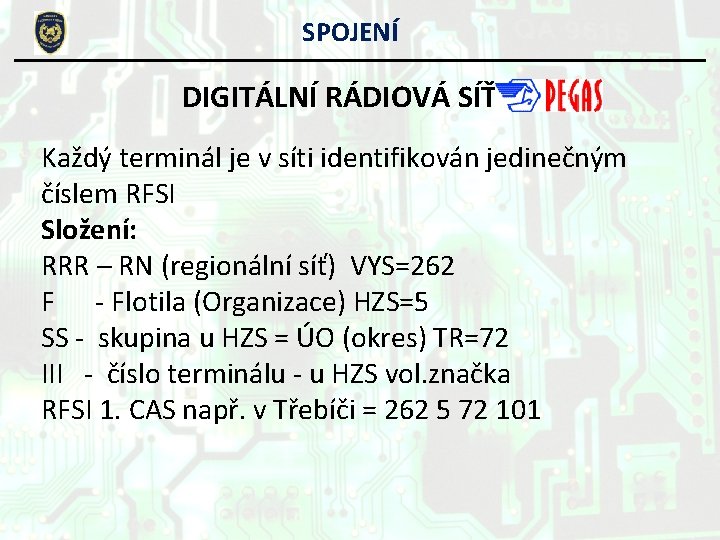

SPOJENÍ DIGITÁLNÍ RÁDIOVÁ SÍŤ Každý terminál je v síti identifikován jedinečným číslem RFSI Složení: RRR – RN (regionální síť) VYS=262 F - Flotila (Organizace) HZS=5 SS - skupina u HZS = ÚO (okres) TR=72 III - číslo terminálu - u HZS vol. značka RFSI 1. CAS např. v Třebíči = 262 5 72 101

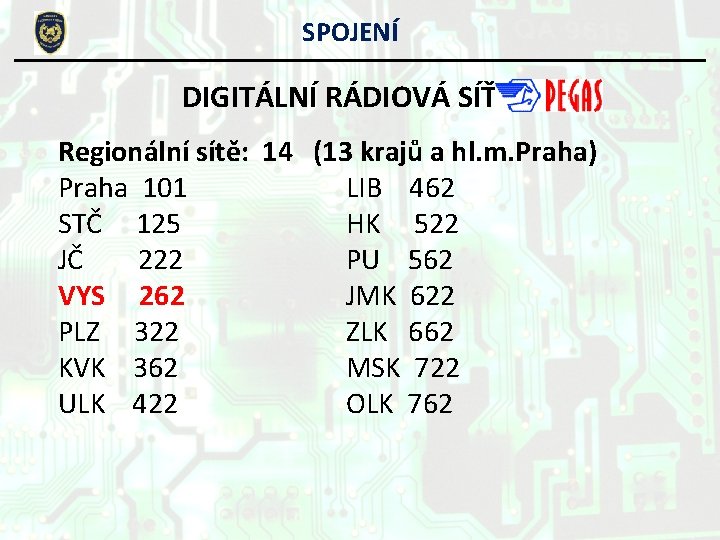

SPOJENÍ DIGITÁLNÍ RÁDIOVÁ SÍŤ Regionální sítě: 14 (13 krajů a hl. m. Praha) Praha 101 LIB 462 STČ 125 HK 522 JČ 222 PU 562 VYS 262 JMK 622 PLZ 322 ZLK 662 KVK 362 MSK 722 ULK 422 OLK 762

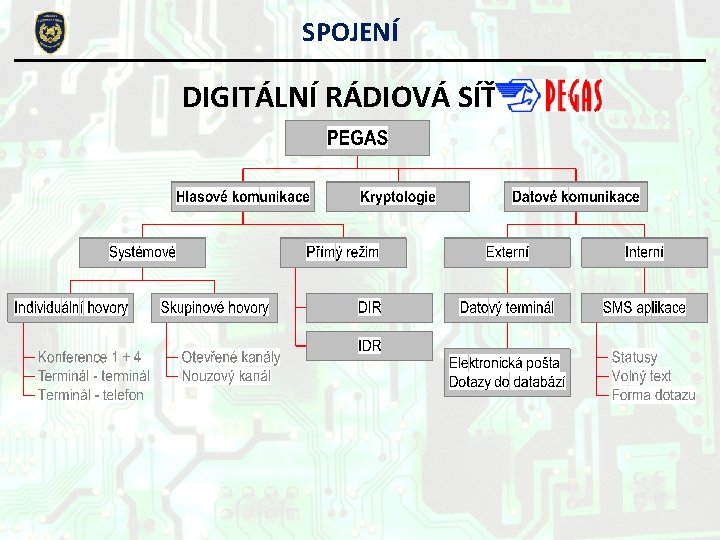

SPOJENÍ DIGITÁLNÍ RÁDIOVÁ SÍŤ
SPOJENÍ DIGITÁLNÍ RÁDIOVÁ SÍŤ RUČNÍ TERMINÁLY PEGAS EASY SMART PRO JSDH JUPITER

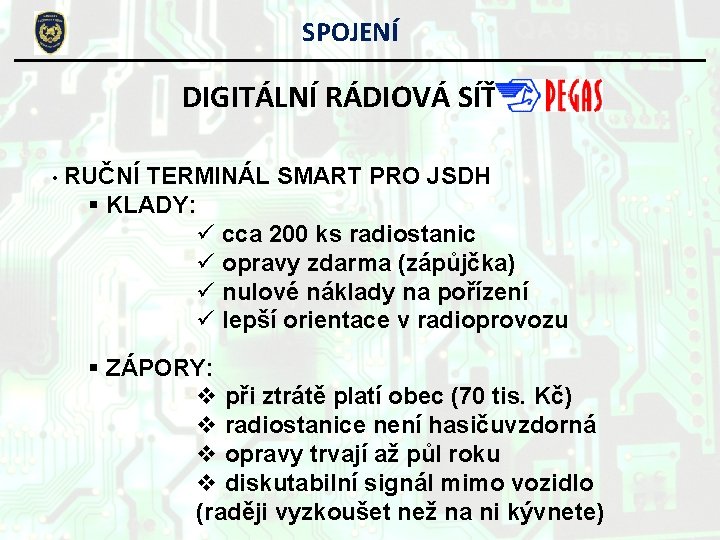

SPOJENÍ DIGITÁLNÍ RÁDIOVÁ SÍŤ • RUČNÍ TERMINÁL SMART PRO JSDH § KLADY: ü cca 200 ks radiostanic ü opravy zdarma (zápůjčka) ü nulové náklady na pořízení ü lepší orientace v radioprovozu § ZÁPORY: v při ztrátě platí obec (70 tis. Kč) v radiostanice není hasičuvzdorná v opravy trvají až půl roku v diskutabilní signál mimo vozidlo (raději vyzkoušet než na ni kývnete)
SPOJENÍ DIGITÁLNÍ RÁDIOVÁ SÍŤ • RUČNÍ TERMINÁL SMART PRO JSDH – MONTÁŽ ü Vozidlový adaptér na ruční rdst. SMART
SPOJENÍ U HZS Ø cestou k zásahu Síť Pegas, OCH vlastního okresu sousedního okresu Převaděčový kanál Síť mobilních operátorů Mobilní telefon IND hovor RRR F SS III Otevřený kanál vlastního okresu sousedního okresu Síť Pegas
SPOJENÍ JPO s KOPIS 1. Navázání spojení s KOPIS 2. Výjezd jednotky k zásahu 3. Příjezd na místo zásahu 4. Průzkum místa zásahu 5. Lokalizace požáru 6. Likvidace požáru 7. Odjezd z místa zásahu 8. Příjezd na základnu 9. Vozidlo v pohotovosti Převaděčový kanál PTR 7 XX, PJI 100 PTR 7 XX, ZDE PJI 100, NA PŘÍJMU ZDE PJI 100, ROZUMÍM, ROZUMÍM, PŘÍJEM LOKALIZACE, LIKVIDACE, PŘÍJEM POVOLUJI, PŘÍJEM KONEC. PJI 100, PJI 100 PJI 100, PJI 100 ZDE PTR 7 XX, ZDE PTR 7 XX, PRŮZKUMEM BYLO VOZIDLO V POHOTOVOSTI, VYJÍŽDÍME K ZÁSAHU, JSME NA ZÁKLADNĚ, ODJÍŽDÍME NA ZÁKLADNU, MÍSTO, PŘÍJEM LOKALIZACE, PŘÍJEM LIKVIDACE, PŘÍJEM ZJIŠTĚNO………………. , DOVOLTE MI UKONČIT PŘÍJEM RADIOPROVOZ, PŘÍJEM
SPOJENÍ U HZS Ø na místě zásahu OCH okresu Ohlášení VZ při příjezdu na místo zásahu Zásahový kanál - K Scan K a M+ (G+) Propojovací kanál M+ (G+) Síť velitele zásahu - K Vozidlo s převodníkem AD/DA

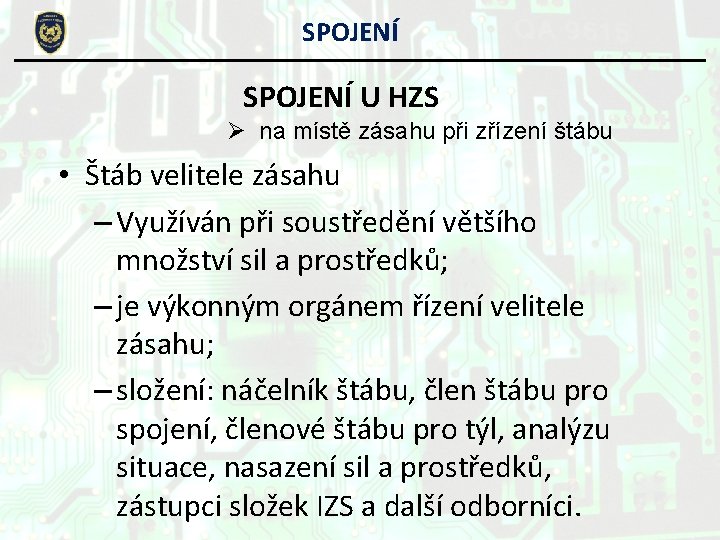

SPOJENÍ U HZS Ø na místě zásahu při zřízení štábu • Štáb velitele zásahu – Využíván při soustředění většího množství sil a prostředků; – je výkonným orgánem řízení velitele zásahu; – složení: náčelník štábu, člen štábu pro spojení, členové štábu pro týl, analýzu situace, nasazení sil a prostředků, zástupci složek IZS a další odborníci.

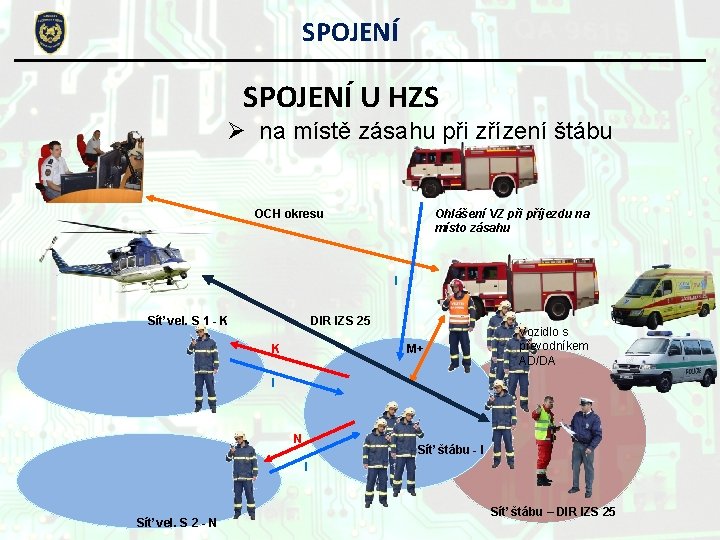

SPOJENÍ U HZS Ø na místě zásahu při zřízení štábu OCH okresu Ohlášení VZ při příjezdu na místo zásahu I Síť vel. S 1 - K DIR IZS 25 K M+ Vozidlo s převodníkem AD/DA I N Síť štábu - I I Síť vel. S 2 - N Síť štábu – DIR IZS 25
SPOJENÍ DĚKUJI ZA POZORNOST
