Spielraum Motor Eg Elektronen Feder Photonen Der ElektronenFlipper

Spielraum Motor Eg Elektronen Feder (Photonen) Der “Elektronen-Flipper” (Teil 1) LIFE e. V. , Ökotechnisches Frauenbildungszentrum Dipl. Phys. W. Gottschling

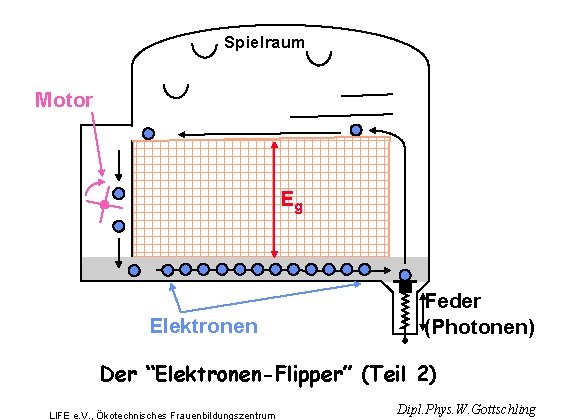

Spielraum Motor Eg Elektronen Feder (Photonen) Der “Elektronen-Flipper” (Teil 2) LIFE e. V. , Ökotechnisches Frauenbildungszentrum Dipl. Phys. W. Gottschling

Spielraum Wärme Motor Eg Feder (Photonen) Elektronen Der “Elektronen-Flipper” (Teil 3) LIFE e. V. , Ökotechnisches Frauenbildungszentrum Dipl. Phys. W. Gottschling

400 nm 3, 09 e. V Wellenlänge Energie ro t fra in ro t ge an or lb ge ün gr bl au t et ol vi ul tra vi ol et t Sichtbarer Bereich 780 nm 1, 58 e. V Schematische Darstellung des Sonnenspektrums Dipl. Phys. W. Gottschling LIFE e. V. , Ökotechnisches Frauenbildungszentrum

IK U-I-Kennlinie MPP IN Leistung P Strom I PN 0 0 0 Spannung U UN UL Die Leistung einer Solarzelle

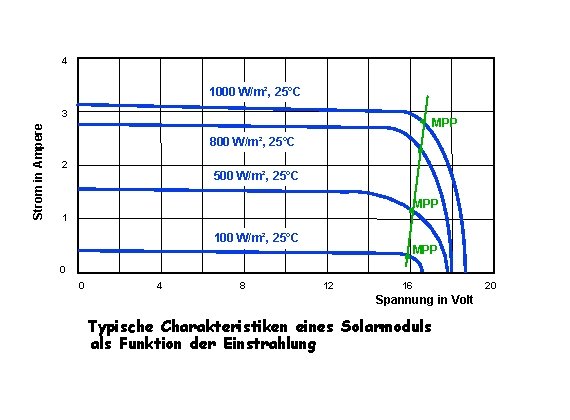

4 1000 W/m², 25°C Strom in Ampere 3 MPP 800 W/m², 25°C 2 500 W/m², 25°C MPP 1 100 W/m², 25°C MPP 0 0 4 8 12 16 Spannung in Volt Typische Charakteristiken eines Solarmoduls als Funktion der Einstrahlung 20

U, I 100% UL 50% IK Einstrahlung 200 400 600 800 1000 W/m 2

Standard-Testbedingungen für Solarzellen und Module Bestrahlungsstärke E = 1000 W m-2 senkrecht zur Moduloberfläche Bestrahlungsspektrum bei AM 1, 5 Direktes Spektrum bei einem Einstrahlungswinkel s = 41, 8° (AM 1, 5), entsprechend einem Breitengrad von 71, 7° (Hammerfest mittags im Sommer), bzw. von 48, 2° (München/Wien im Frühjahr bzw. Herbst) Zellentemperatur C = 25°C. Das entspricht einer Umgebungstemperatur A = -5°C Dipl. Phys. Wolfgang Gottschling LIFE e. V. , Ökotechnisches Frauenbildungszentrum

1800 1600 Spektrale Einstrahlung in W/m² µm 1400 1200 1000 800 600 400 200 0 0, 1 Kumulierte Einstrahlung in W/m² 0, 2 0, 3 0, 5 0, 7 1, 0 2, 0 3, 0 5, 0 7, 0 10 Wellenlänge in µm Normspektrum der spektralen Einstrahlung und kumulierte Einstrahlung auf die Erdoberfläche für AM 1, 5 als Funktion der Wellenlänge (CIE-Norm) Dipl. Phys. Wolfgang Gottschling LIFE e. V. , Ökotechnisches Frauenbildungszentrum

Definition der optischen Weglänge Hopt und der AM x in der idealisierten Atmosphäre konstanter Dichte Extremwerte der Sonnenhöhe 12 Uhr in Berlin (52, 5° nördliche Breite) 1, 1 AM 5 1, 5 90° 41, 8° AM Beobachter 2 Sonnenstrahlen 22. 12 30° 14, 5° AM 4 optische Weglänge Hopt in der Atmosphäre Höhe H der Atmosphäre 60, 5° AM AM 1 AM 0 22. 06 Erdoberfläche Dipl. Phys. Wolfgang Gottschling LIFE e. V. , Ökotechnisches Frauenbildungszentrum

40 Pm Änderung in % 30 20 STC 10 0 Isc Uoc -10 -20 -30 -40 -50 -25 0 25 50 75 100 Modultemperatur Tm in °C Änderung von Kurzschlußstrom Isc, Leerlaufspannung Uoc und Spitzenleistung Pm mit der Modultemperatur Tm LIFE e. V. , Ökotechnisches Frauenbildungszentrum Dipl. Phys. W. Gottschling

1, 00 0, 95 = 0° 0, 90 >0° 0, 85 0, 80 PV-Modul 0, 75 0 10 20 30 40 50 60 Einfallswinkel 70 80 90 Der Wirkungsgrad eines PV-Moduls als Funktion des Einfallswinkels der Strahlung Dipl. Phys. W. Gottschling LIFE e. V. , Ökotechnisches Frauenbildungszentrum

1, 00 0, 95 0, 90 Tc = 25 °C = 0° 0, 85 0, 80 0, 75 0 200 400 600 800 Bestrahlungsstärke in W/m² 1000 Wirkungsgrad eines PV-Moduls als Funktion der Bestrahlungsstärke Dipl. Phys. W. Gottschling (schematisch) LIFE e. V. , Ökotechnisches Frauenbildungszentrum

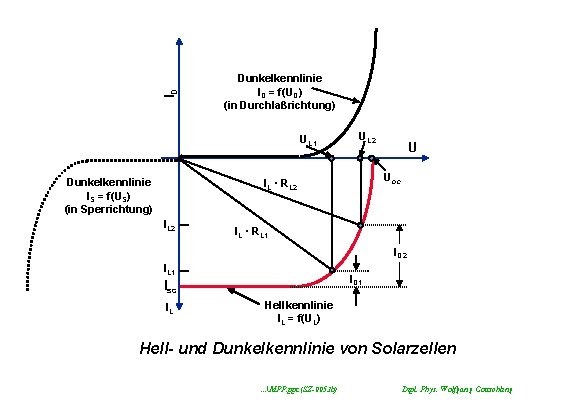

ID Dunkelkennlinie ID = f(UD) (in Durchlaßrichtung) UL 1 Dunkelkennlinie IS = f(US) (in Sperrichtung) UL 2 Uoc IL · RL 2 IL 2 U IL · RL 1 ID 2 IL 1 ID 1 Isc IL Hellkennlinie IL = f(UL) Hell- und Dunkelkennlinie von Solarzellen. . . MPP. ppt (SZ-0053 b) Dipl. Phys. Wolfgang Gottschling
