SPI Serial Peripheral Interface Bus de communication srie
SPI - Serial Peripheral Interface Bus de communication série synchrone • Dédié pour établir une communication inter-composants, voir inter-cartes, au sein d'un même système • Standard établi par Motorola et repris par différentes marques • Full Duplex • Maître-esclaves – Un seul maître possible sur le bus • Plusieurs esclaves peuvent coexister sur un bus • La sélection du destinataire se fait par une ligne dédiée chip select. SPI est disponible sur bon nombre de microprocesseurs et de microcontrôleurs : 68 XX, 683 XX, MCORE, MPC 8260, DSP 56 XXX de Motorola, mais aussi chez Atmel, Microchip, Texas Instruments etc. . . SPI est dédié aux applications nécessitant des transferts de flots de données telles que : communication entre des microprocesseurs ou des DSP, convertisseurs A/N ou N/A, CODEC ( coder - decoder ) etc. . . Patrick Monassier - 2009 1

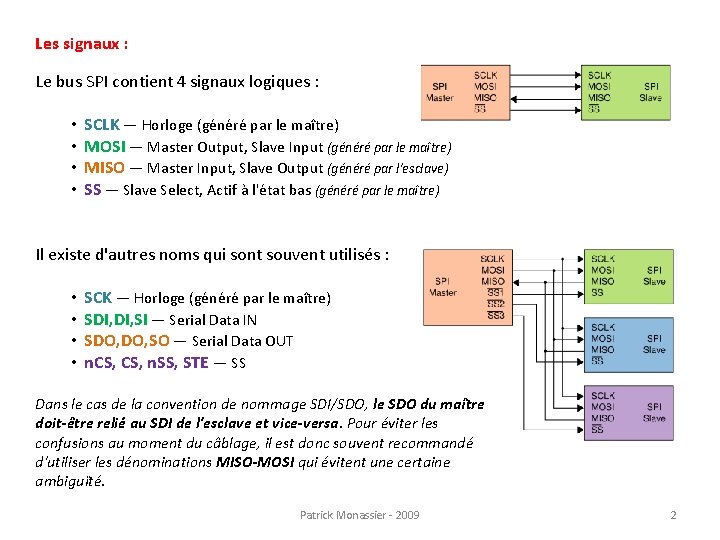

Les signaux : Le bus SPI contient 4 signaux logiques : • • SCLK — Horloge (généré par le maître) MOSI — Master Output, Slave Input (généré par le maître) MISO — Master Input, Slave Output (généré par l'esclave) SS — Slave Select, Actif à l'état bas (généré par le maître) Il existe d'autres noms qui sont souvent utilisés : • SCK — Horloge (généré par le maître) • SDI, SI — Serial Data IN • SDO, SO — Serial Data OUT • n. CS, n. SS, STE — SS Dans le cas de la convention de nommage SDI/SDO, le SDO du maître doit-être relié au SDI de l'esclave et vice-versa. Pour éviter les confusions au moment du câblage, il est donc souvent recommandé d'utiliser les dénominations MISO-MOSI qui évitent une certaine ambiguïté. Patrick Monassier - 2009 2
Principes : Le bus SPI est une liaison série synchrone qui opère en mode "full duplex" - émission / réception simultanée La méthode d'accès et du type maître / esclave et c'est toujours le maître qui a l'initiative des échanges : quand le maître sélectionne l'esclave et génère l'horloge, les données sont échangées dans les deux directions, simultanément. Le maître ne tient pas compte de la donnée reçue dans le cas d'un échange "écriture seule" ou alors il envoi un octet sans importance ( 0 x. FF ) dans le cas d'un échange "lecture seule" ; La communication avec un esclave de type CODEC par exemple (coder-decoder), permet d'exploiter pleinement les capacités du bus SPI, avec un flot de données bidirectionnel. Le maître génère l'horloge et sélectionne l'esclave avec qui il veut communiquer. L'esclave répond aux requêtes du maître. A chaque coup d'horloge le maître et l'esclave s'échangent un bit. Après huit coups d'horloges le maître a transmis un octet à l'esclave et vice-versa. La vitesse de l'horloge est réglée selon des caractéristiques propres aux périphériques. Patrick Monassier - 2009 3

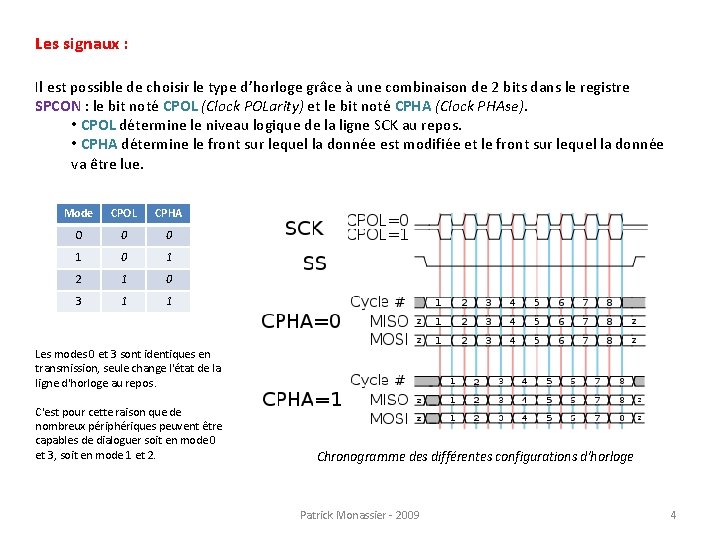

Les signaux : Il est possible de choisir le type d’horloge grâce à une combinaison de 2 bits dans le registre SPCON : le bit noté CPOL (Clock POLarity) et le bit noté CPHA (Clock PHAse). • CPOL détermine le niveau logique de la ligne SCK au repos. • CPHA détermine le front sur lequel la donnée est modifiée et le front sur lequel la donnée va être lue. Mode CPOL CPHA O 0 0 1 2 1 0 3 1 1 Les modes 0 et 3 sont identiques en transmission, seule change l'état de la ligne d'horloge au repos. C'est pour cette raison que de nombreux périphériques peuvent être capables de dialoguer soit en mode 0 et 3, soit en mode 1 et 2. Chronogramme des différentes configurations d'horloge Patrick Monassier - 2009 4
La vitesse : En mode maître, la vitesse de transmission est sélectionnée par 3 bits du registre SPCON (Serial Peripheral CONtrol register): SPR 2, SPR 1 et SPR 0. La fréquence d’horloge est choisie parmi 7 fréquences obtenues par division de la fréquence de fonctionnement du microcontrôleur. SPR 2 : SPR 1 : SPR 2 Fréquence de la SPI 000 Fμc/2 001 Fμc/4 010 Fμc/8 011 Fμc/16 100 Fμc/32 101 Fμc/64 110 Fμc/128 Le chaînage SPI : Certains composants SPI sont conçus pour être chaînés, simplifiant ainsi les connexions entre composants, en réduisant le nombre de lignes SS nécessaires. Pour le SPI il est possible de trouver certains composants au delà de 20 Mbits Patrick Monassier - 2009 5
Avantages et Inconvénients : Avantages : Monopolise plus de pattes d'un boîtier que l'I 2 C ou une UART qui en utilisent seulement deux. Aucun adressage possible, il faut une ligne de sélection par esclave en mode non chaîné. Communication Full duplex Débit assez important par rapport à I²C Flexibilité du nombre de bits à transmettre Simplicité de l'interface matérielle Le protocole n'a pas d'acquittement. Le maître peut parler dans le vide sans le savoir. Aucun arbitre nécessaire car aucune collision possible Il ne peut y avoir qu'un seul maître sur le bus. Les esclaves utilisent l'horloge du maître et n'ont donc pas besoin d'oscillateur de précision Ne s'utilise que sur de courtes distances contrairement aux protocoles RS-232, RS 485 ou bus CAN Partage d'un bus commun pour l'horloge, MISO et MOSI entre les périphériques QSPI (queued serial peripheral interface) est un type de contrôleur SPI, pas un autre type de bus. Il utilise une file d'attente de données avec des pointeurs programmables qui permettent à certains transferts de données sans intervention du processeur Patrick Monassier - 2009 6

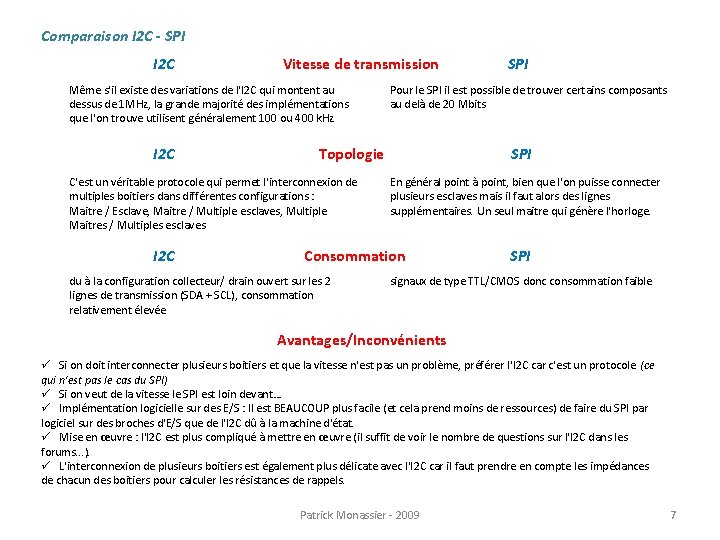

Comparaison I 2 C - SPI I 2 C Vitesse de transmission Même s'il existe des variations de l'I 2 C qui montent au dessus de 1 MHz, la grande majorité des implémentations que l'on trouve utilisent généralement 100 ou 400 k. Hz I 2 C Pour le SPI il est possible de trouver certains composants au delà de 20 Mbits Topologie C'est un véritable protocole qui permet l'interconnexion de multiples boitiers dans différentes configurations : Maitre / Esclave, Maitre / Multiple esclaves, Multiple Maitres / Multiples esclaves SPI En général point à point, bien que l'on puisse connecter plusieurs esclaves mais il faut alors des lignes supplémentaires. Un seul maitre qui génère l'horloge. Consommation du à la configuration collecteur/ drain ouvert sur les 2 lignes de transmission (SDA + SCL), consommation relativement élevée SPI signaux de type TTL/CMOS donc consommation faible Avantages/Inconvénients ü Si on doit interconnecter plusieurs boitiers et que la vitesse n'est pas un problème, préférer l'I 2 C car c'est un protocole (ce qui n'est pas le cas du SPI) ü Si on veut de la vitesse le SPI est loin devant… ü Implémentation logicielle sur des E/S : Il est BEAUCOUP plus facile (et cela prend moins de ressources) de faire du SPI par logiciel sur des broches d'E/S que de l'I 2 C dû à la machine d'état. ü Mise en œuvre : l'I 2 C est plus compliqué à mettre en œuvre (il suffit de voir le nombre de questions sur l'I 2 C dans les forums. . . ). ü L'interconnexion de plusieurs boitiers est également plus délicate avec l'I 2 C car il faut prendre en compte les impédances de chacun des boitiers pour calculer les résistances de rappels. Patrick Monassier - 2009 7

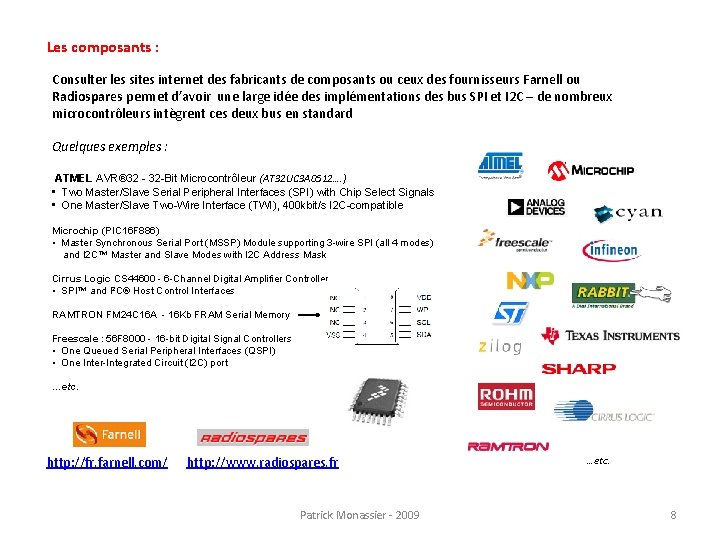

Les composants : Consulter les sites internet des fabricants de composants ou ceux des fournisseurs Farnell ou Radiospares permet d’avoir une large idée des implémentations des bus SPI et I 2 C – de nombreux microcontrôleurs intègrent ces deux bus en standard Quelques exemples : ATMEL AVR® 32 - 32 -Bit Microcontrôleur (AT 32 UC 3 A 0512…. ) • Two Master/Slave Serial Peripheral Interfaces (SPI) with Chip Select Signals • One Master/Slave Two-Wire Interface (TWI), 400 kbit/s I 2 C-compatible Microchip (PIC 16 F 886) • Master Synchronous Serial Port (MSSP) Module supporting 3 -wire SPI (all 4 modes) and I 2 C™ Master and Slave Modes with I 2 C Address Mask Cirrus Logic CS 44600 - 6 -Channel Digital Amplifier Controller • SPI™ and I²C® Host Control Interfaces RAMTRON FM 24 C 16 A - 16 Kb FRAM Serial Memory Freescale : 56 F 8000 - 16 -bit Digital Signal Controllers • One Queued Serial Peripheral Interfaces (QSPI) • One Inter-Integrated Circuit (I 2 C) port …etc. http: //fr. farnell. com/ http: //www. radiospares. fr Patrick Monassier - 2009 …etc. 8
