Speicherladesystem Hydro Cofort LSR Produktprsentation Hydro Comfort LSR

Speicherladesystem Hydro. Cofort LSR Produktpräsentation

Hydro. Comfort LSR Vorteile des Speicherladesystems Hydro. Comfort LSR • • Hohe Trinkwarmwasserleistung Optimale Brennwertnutzung Montagefreundliches Gesamtkonzept BUS Kommunikation mit dem Kessel Gutes Preis/Leistungsverhältnis Hohe Leistungskennzahlen durch Paralleloder Reihenschaltung Hygienische Trinkwassererwärmung Regelungstechnik für alle Anwendungen

Hydro. Comfort LSR Folgende Leistungskennzahlen werden mit dem Brötje Trinkwasserladesystem LSR abgedeckt: Einzelsystem • für 300 Liter mit 50 KW auf NL 15, • für 500 Liter mit 100 KW auf NL 44, • für 800 Liter mit 150 k. W auf NL 66, Parallelschaltung • für 2*300 Liter mit 100 KW auf NL 48, • für 2*500 Liter mit 200 KW auf NL 105, • für 2*800 Liter mit 300 k. W auf NL 170.

Hydro. Comfort LSR Reihenschaltung • für 600 Liter mit 50 KW auf NL 26, • für 1000 Liter mit 100 KW auf NL 58, • für 1600 Liter mit 150 k. W auf W NL 92. W K W

Hydro. Comfort LSR Aufbau

Hydro. Comfort LSR Prüfstandsaufbau: Tests in Verbindung mit dem Euro. Condens SGB

Hydro. Comfort LSR Funktion des BRÖTJE Speicherladesystems Temperaturüberwachung Stufige Heizwasserpumpe Drehzahlgeregelte Trinkwasserpumpe Temperaturregelung 60 °C Einschaltfühler Ausschaltfühler

Hydro. Comfort LSR 65/35 °C: niedrige VLTemperatur BUS Kommunikation zum Wärmeerzeuger 65/35 °C: Optimale Rücklaufauskühlung Keine Rückschlagklappe erforderlich Kein Durchflußbegrenzer erforderlich Automatische Anpassung an Anlage und Betriebsbedingung

Hydro. Comfort LSR Speicher-Beladung (100 k. W) Anpassung der TWDurchflussmenge Modulation des Brenners Schnelle und komplette Aufladung des Speichers auf 60 °C Nur ein Brennerstart erforderlich

Hydro. Comfort LSR Speicher-Dauerleistung (100 k. W) Anpassung der TWDurchflussmenge Optimales Ausregeln der Speicheraustrittstemperatur Rücklaufauskühlung zur Brennwertnutzung

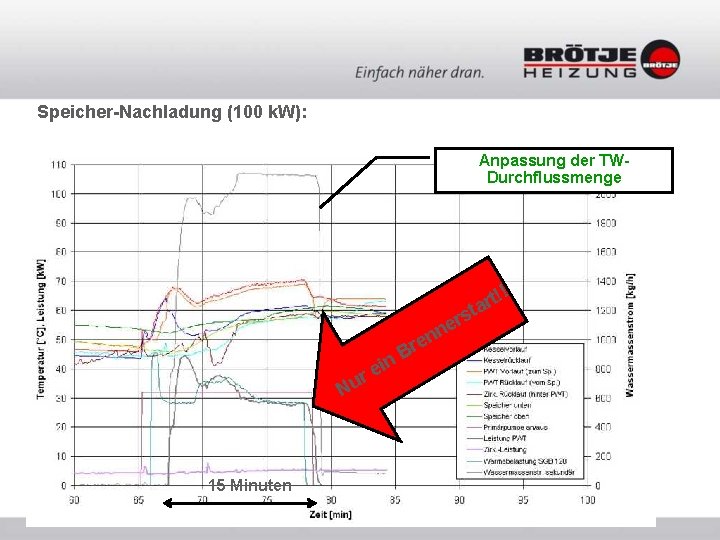

Speicher-Nachladung (100 k. W): Hydro. Comfort LSR Anpassung der TWDurchflussmenge !! t r ta s r e r u N 15 Minuten ein B n n e r
