Spectrographie : une nouvelle vision du ciel

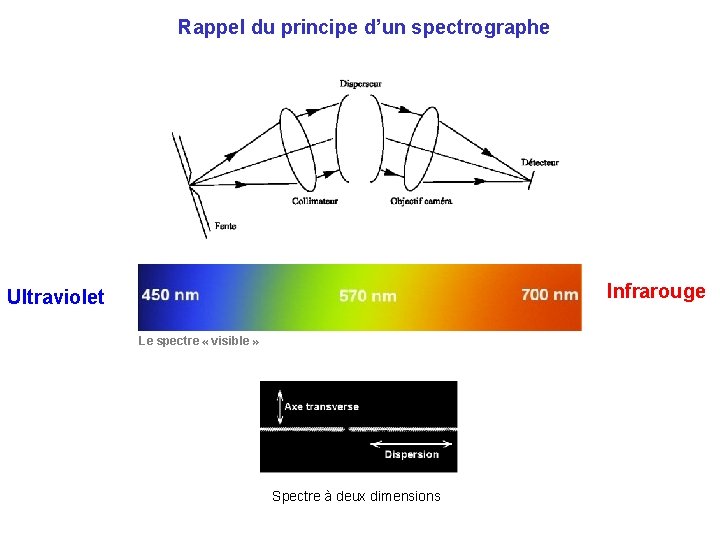

Rappel du principe d’un spectrographe Infrarouge Ultraviolet Le spectre « visible » Spectre à deux dimensions
EXTRACTION DU PROFIL SPECTRAL Spectre de l’étoile Gamma Cas – C 11 + Lhires III + Canon 350 D
Le spectrographe LHIRES III Littrow HIgh Resolution Spectrograph Projet LHIRES : un spectrographe haute-résolution, économique, léger, facile à utiliser.
Une alternative était l’exploitation des fibres optiques… Tests fibre optique sur le T 60 de l’observatoire du Pic du Midi (été 2003)
Fibre optique : un impératif pour les spectrographes encombrant Mais technologie pointue, fragile, perte de rendement… Le spectrographe MUSICOS à l’observatoire de Saint-Véran Spectrographe échelle
LHIRES : SCHEMA OPTIQUE Littrow HIgh Resolution Spectrograph
La génèse… Le premier LHIRES
LHIRES I
LHIRES II
LHIRES III Premier prototype
LHIRES III Version industrielle
MONTAGE DE LHIRES III (version kit) Lampe de calibration intégré Réseau interchangeable

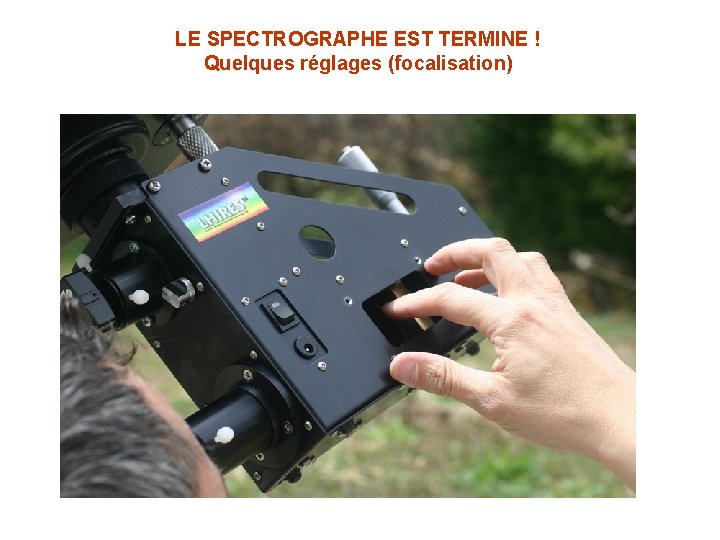

LE SPECTROGRAPHE EST TERMINE ! Quelques réglages (focalisation)
PERFORMANCES
Centrage et focalisation de l’objet sur la fente d’entrée Image de la planète Vénus sur la fente d’entrée d’un spectrographe LHIRES III Spectre de Vénus correspondant (région du doublet du sodium) - EOS 5 D
Guidage sur objet faible Caméra « Longue pose » Watec 120 N (pose de 4 s)

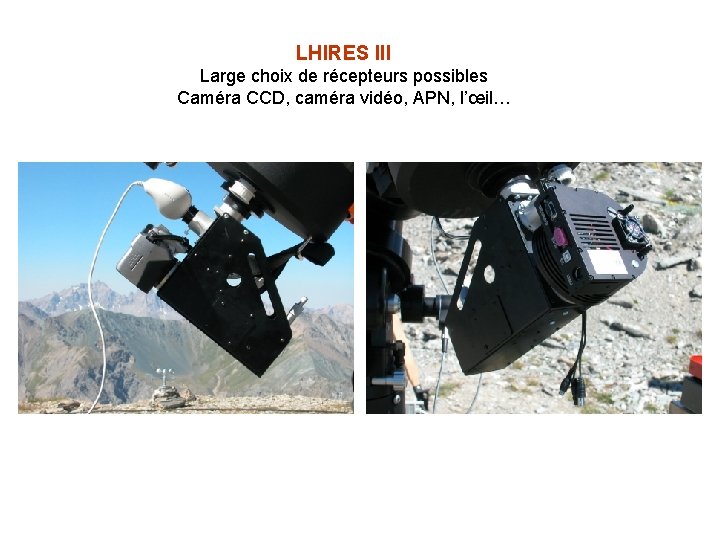

LHIRES III Large choix de récepteurs possibles Caméra CCD, caméra vidéo, APN, l’œil…
Un simple reflex numérique est utilisable… ! Bételgeuse - Caméra CCD Audine – 6 x 60 s Bételgeuse – Canon EOS 5 D – 2 x 300 s

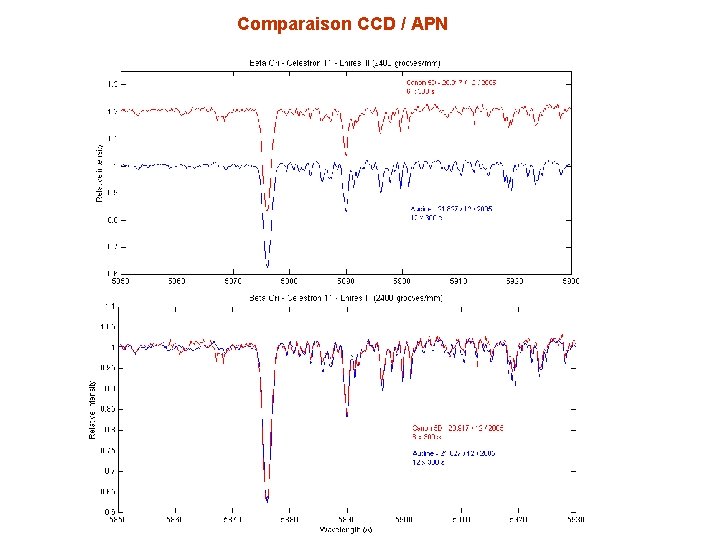

Comparaison CCD / APN
Orientation judicieuse de l’axe de dispersion = tolérance aux distorsions, défauts de suivi… Dérive d’entrainement du télescope + flexion du spectrographe « Redressement » du spectre par traitement d’image Binning Beta And – LHIRES – 240 sec.

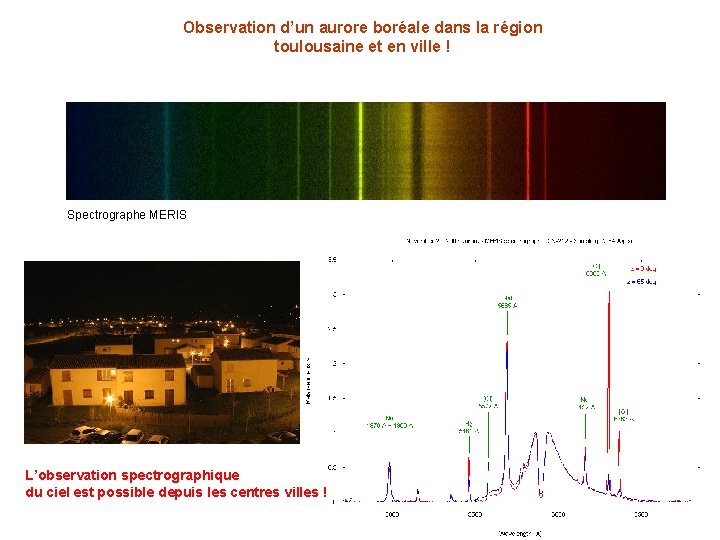

Observation d’un aurore boréale dans la région toulousaine et en ville ! Spectrographe MERIS L’observation spectrographique du ciel est possible depuis les centres villes !

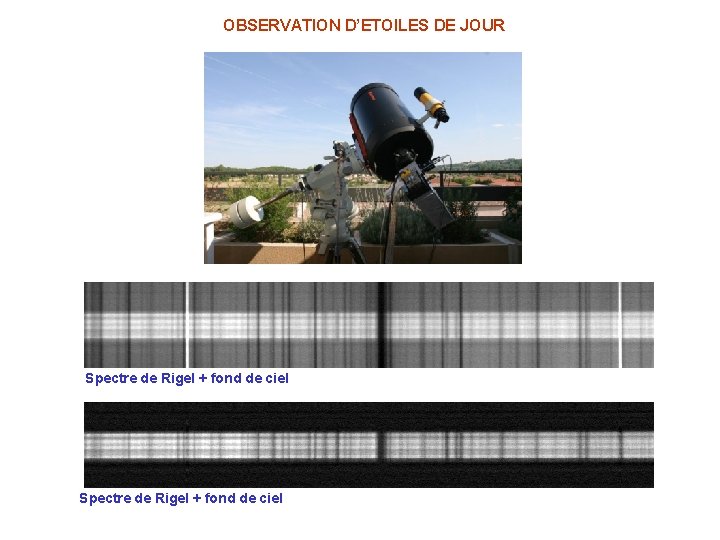

OBSERVATION D’ETOILES DE JOUR Spectre de Rigel + fond de ciel

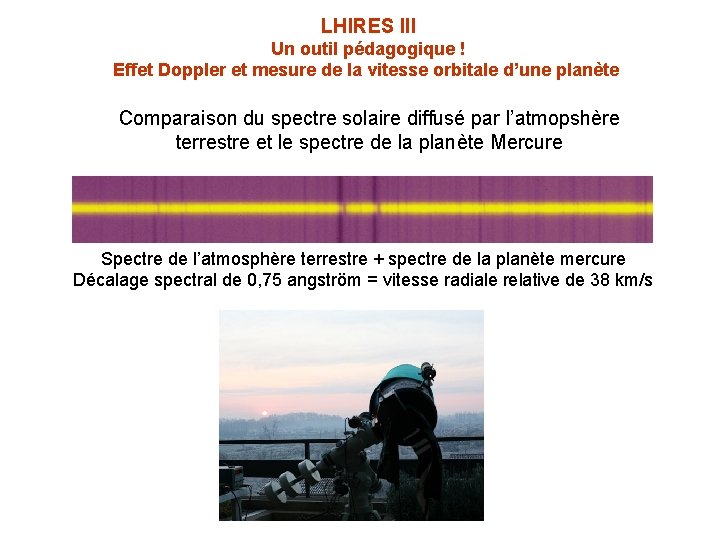

LHIRES III Un outil pédagogique ! Effet Doppler et mesure de la vitesse orbitale d’une planète Comparaison du spectre solaire diffusé par l’atmopshère terrestre et le spectre de la planète Mercure Spectre de l’atmosphère terrestre + spectre de la planète mercure Décalage spectral de 0, 75 angström = vitesse radiale relative de 38 km/s

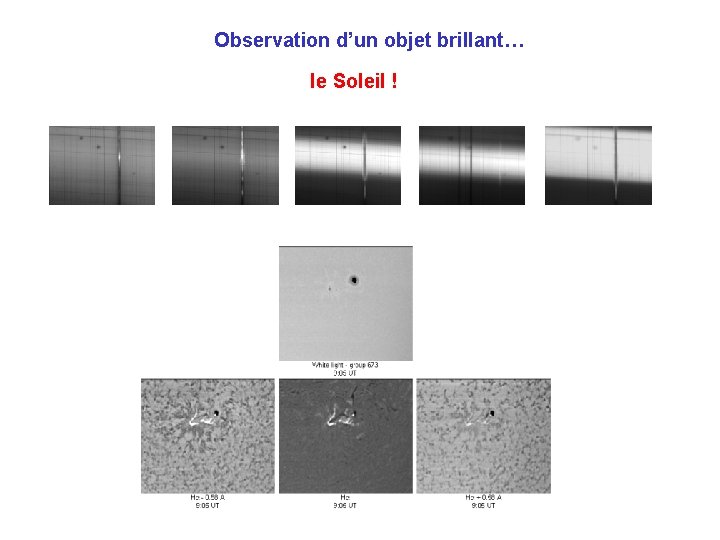

Observation d’un objet brillant… le Soleil !
LHIRES III : images Halpha et « Doppler » Technique de la spectrohéliographie

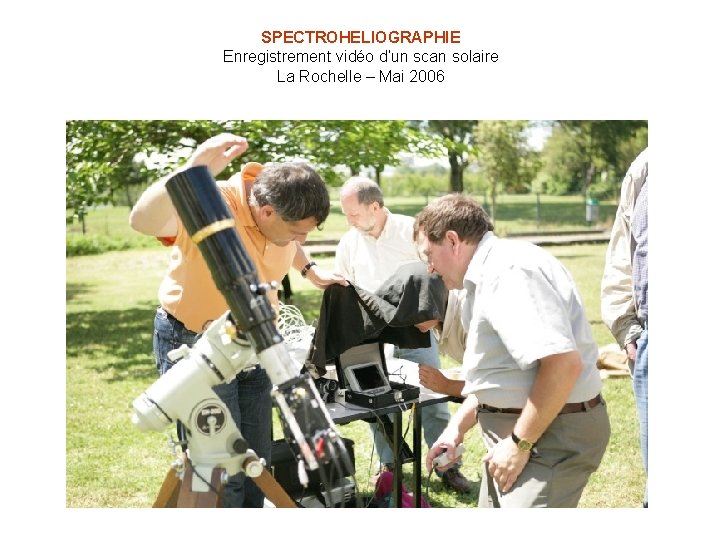

SPECTROHELIOGRAPHIE Enregistrement vidéo d’un scan solaire La Rochelle – Mai 2006

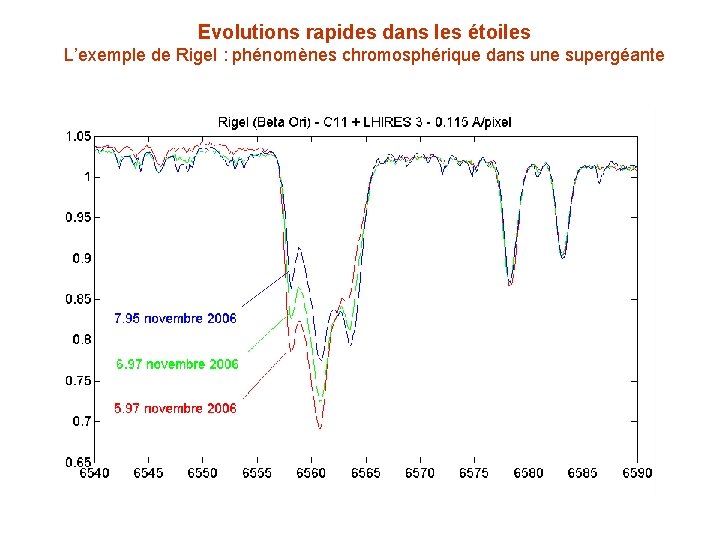

Evolutions rapides dans les étoiles L’exemple de Rigel : phénomènes chromosphérique dans une supergéante
Evolutions rapides dans les étoiles L’exemple de Zeta Ori (l’étoile de la Tête de Cheval) Zeta Ori
LES ETOILES Be Disque circumstellaire Rotation rapide – Vent stellaire Pulsations La mission spatiale COROT Satellite photométrique Première cible Be : HD 50820 Ejection de matière Eruptions – Champ magnétique Intéractions dans une binaire
Surveillance des étoiles Be Quelques centaines d’étoiles accessibles…
COLLABORATION PRO / AM
Evolution de l’étoile Be Zeta Tau en 2003
PHENOMENE NOVA : le cas de RS Oph LHIRES III – R = 17 000 Objet de magnitude V=5. 0
V 838 Mon Un objet très variable ! Percussion de deux étoiles ?
ASTROPHYSIQUE Mesure de la teneur en lithium (raie 6707 A) Evaluation de l’age de l’Univers… Blend
REJOIGNEZ LE GROUPE ARAS ET PARTICIPEZ A L’AVENTURE ! http: //astrosurf. com/aras
Oui, vraiment, la spectrographie révèle un nouveau ciel ! Merci pour votre attention !
