Specializovaný výrobce v oblasti kaučuku a plastů CONTITECH SUITE 1 9/17/2020 © Conti. Tech AG Program k výpočtu řemenových převodů Powertransmission Group
Profesionální koncepce a výpočet pohonů ve všech výkonových oblastech 2 9/17/2020 © Conti. Tech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Powertransmission Group

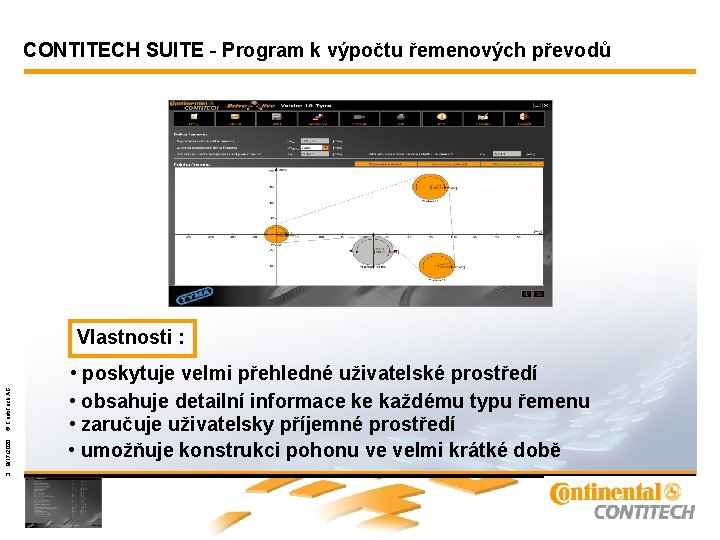

CONTITECH SUITE - Program k výpočtu řemenových převodů • poskytuje velmi přehledné uživatelské prostředí • obsahuje detailní informace ke každému typu řemenu • zaručuje uživatelsky příjemné prostředí • umožňuje konstrukci pohonu ve velmi krátké době 3 9/17/2020 © Conti. Tech AG Vlastnosti : Powertransmission Group
Program umožňuje kompletní řešení návrhu řemenových převodů. Pomocí programu lze řešit velice spolehlivě a rychle výpočty všech běžných druhů a typů řemenů : • Ozubené řemeny • Drážkové řemeny • Klínové řemeny 4 9/17/2020 © Conti. Tech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Powertransmission Group • Násobné klínové řemeny
Výsledky výpočtů lze se všemi podrobnostmi uložit, vytisknout a komfortně rozesílat ve formátu PDF pomocí E-mailu. 5 9/17/2020 © Conti. Tech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Powertransmission Group
CONTITECH SUITE má možnost volby jazyka, aby vyhověl zákazníkům po celém světe. Od roku 2006 je k dispozici i v českém jazyce ! 6 9/17/2020 © Conti. Tech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Powertransmission Group
CONTITECH SUITE umožňuje zadání jména, firmy a kontaktů uživatele. Tyto údaje jsou součástí všech tiskových sestav a dalších výstupů, které jsou určeny zákazníkům. 7 9/17/2020 © Conti. Tech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Powertransmission Group
1. TRANSMISSION DESIGNER Program pro výpočet převodu se dvěmi řemenicemi 8 9/17/2020 © Conti. Tech AG CONTITECH SUITE - Program k výpočtu řemenových převodů Powertransmission Group 2. DRIVE ALIVE Program pro výpočet převodu s více hřídeli

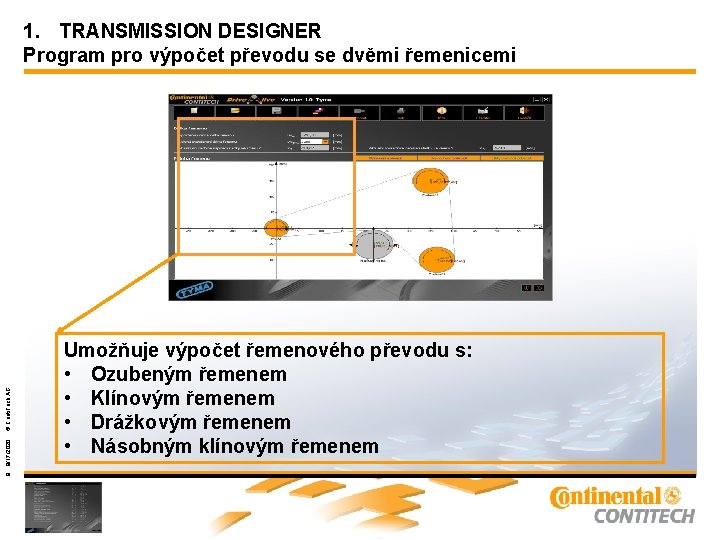

Umožňuje výpočet řemenového převodu s: • Ozubeným řemenem • Klínovým řemenem • Drážkovým řemenem • Násobným klínovým řemenem 9 9/17/2020 © Conti. Tech AG 1. TRANSMISSION DESIGNER Program pro výpočet převodu se dvěmi řemenicemi Powertransmission Group
Umožňuje výpočet řemenového převodu s: • Ozubeným řemenem • Drážkovým řemenem max. 10 hřídelů tzn. až 10 řemenic nebo napínacích kladek tzv. serpentinové převody 10 9/17/2020 © Conti. Tech AG 2. DRIVE ALIVE Program pro výpočet převodu s více hřídeli Powertransmission Group
1. TRANSMISSION DESIGNER Návod k obsluze TRANSMISSION DESIGNER Program pro výpočet převodu s dvěmi řemenicemi 11 9/17/2020 © Conti. Tech AG Klikněte na zvolený druh programu: Powertransmission Group

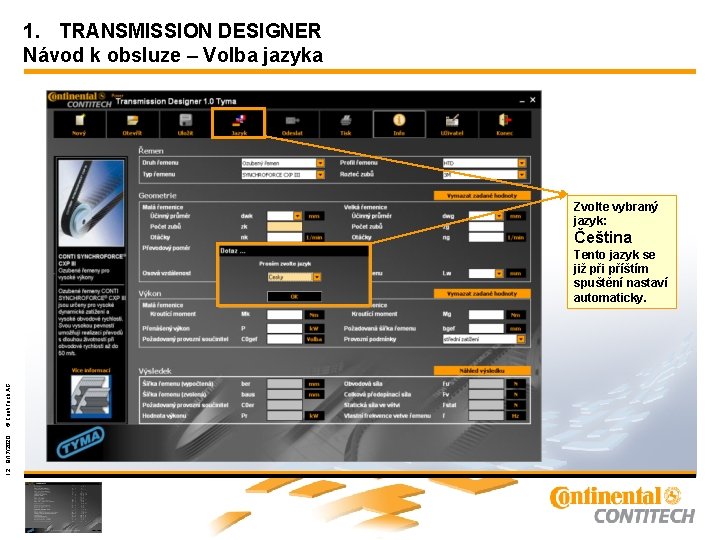

1. TRANSMISSION DESIGNER Návod k obsluze – Volba jazyka Zvolte vybraný jazyk: Čeština 12 9/17/2020 © Conti. Tech AG Tento jazyk se již při příštím spuštění nastaví automaticky. Powertransmission Group
1. TRANSMISSION DESIGNER Návod k obsluze – Základní informace Ovládací řádek Údaje o řemenu Údaje o řemenicích a uspořádání Informace o vybraném typu řemenu 9/17/2020 © Conti. Tech AG Zadání parametrů výkonu 13 Výsledky výpočtu Powertransmission Group
1. TRANSMISSION DESIGNER Návod k obsluze – Informace o jednotlivých typech řemenů 14 9/17/2020 © Conti. Tech AG Zobrazení informací o vybraném typu řemenu: Klikněte zde Powertransmission Group
1. TRANSMISSION DESIGNER Návod k obsluze – Zadání údajů o převodu Vyberte druh, typ, profil a rozteč řemenu Zadejte nebo vyberte průměr řemenic nebo počet zubů Zadejte otáčky řemenic Zadejte výkon nebo kroutící moment 15 9/17/2020 © Conti. Tech AG Zadejte osovou vzdálenost resp. Zadejte nebo vyberte délku řemenu Powertransmission Group Zadejte nebo vyberte provozní součinitel a provozní podmínky
16 9/17/2020 © Conti. Tech AG 1. TRANSMISSION DESIGNER Návod k obsluze – Výběr a zadání provozního součinitele Powertransmission Group

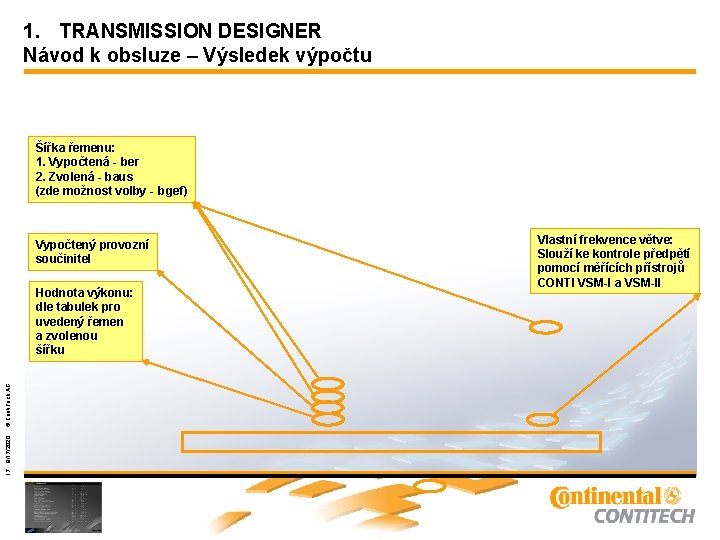

1. TRANSMISSION DESIGNER Návod k obsluze – Výsledek výpočtu Šířka řemenu: 1. Vypočtená - ber 2. Zvolená - baus (zde možnost volby - bgef) Vypočtený provozní součinitel 17 9/17/2020 © Conti. Tech AG Hodnota výkonu: dle tabulek pro uvedený řemen a zvolenou šířku Powertransmission Group Vlastní frekvence větve: Slouží ke kontrole předpětí pomocí měřících přístrojů CONTI VSM-I a VSM-II
18 9/17/2020 © Conti. Tech AG 1. TRANSMISSION DESIGNER Návod k obsluze – Náhled výsledku výpočtu Powertransmission Group
1. TRANSMISSION DESIGNER Návod k obsluze – Uložení, odeslání a tisk výsledku výpočtu Uložení souboru do svoleného adresáře Tisk výsledku na vybranou tiskárnu 19 9/17/2020 © Conti. Tech AG Odeslání výsledku v. pdf pomocí E-mailu Powertransmission Group
2. DRIVE ALIVE Návod k obsluze DRIVE ALIVE - Program pro výpočet převodu s více hřídeli 20 9/17/2020 © Conti. Tech AG Klikněte na zvolený druh programu: Powertransmission Group
2. DRIVE ALIVE Návod k obsluze – Základní údaje Ovládací řádek Informace o vybraném typu řemenu 9/17/2020 © Conti. Tech AG Údaje o řemenu Údaje o řemenicích a uspořádání 21 Posun o krok vpřed Powertransmission Group

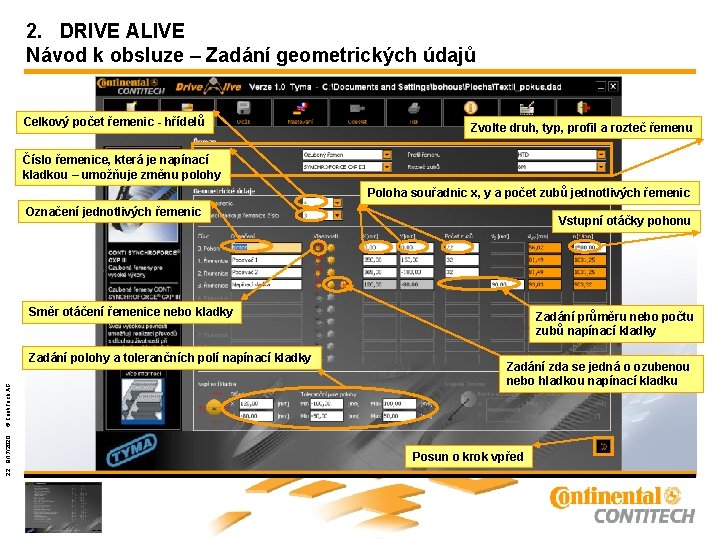

2. DRIVE ALIVE Návod k obsluze – Zadání geometrických údajů Celkový počet řemenic - hřídelů Zvolte druh, typ, profil a rozteč řemenu Číslo řemenice, která je napínací kladkou – umožňuje změnu polohy Poloha souřadnic x, y a počet zubů jednotlivých řemenic Označení jednotlivých řemenic Vstupní otáčky pohonu Směr otáčení řemenice nebo kladky 9/17/2020 © Conti. Tech AG Zadání polohy a tolerančních polí napínací kladky Zadání průměru nebo počtu zubů napínací kladky Zadání zda se jedná o ozubenou nebo hladkou napínací kladku 22 Posun o krok vpřed Powertransmission Group
2. DRIVE ALIVE Návod k obsluze – Zadání geometrických údajů – grafické zobrazení © Conti. Tech AG Ovládací panel – liknutím zobrazte polohu řemenu 9/17/2020 Posun o krok zpět 23 Posun o krok vpřed Powertransmission Group
2. DRIVE ALIVE Návod k obsluze – Volba délky řemenu 9/17/2020 © Conti. Tech AG Po zadání polohy zvolte nebo vyberte jeho délku řemenu. Pokud není možno vybrat délku, vraťte se a upravte zadání polohy nebo velikosti řemenic nebo kladek. 24 Pozn. Jedině smysluplný návrh řemenu umožní postup o krok vpřed ! Powertransmission Group
2. DRIVE ALIVE Návod k obsluze – Zadání výkonových údajů Zadejte výkon Zadejte nebo vyberte: Provozní součinitel a provozní podmínky 9/17/2020 © Conti. Tech AG Možnost změny typu řemenu 25 Výsledky výpočtu Powertransmission Group
26 9/17/2020 © Conti. Tech AG 2. DRIVE ALIVE Návod k obsluze – Výběr a zadání provozního součinitele Powertransmission Group
2. DRIVE ALIVE Návod k obsluze – Výsledek výpočtu Vypočtená šířka řemenu 1. Vypočtená - berr 2. Zvolená - baus (zde možnost volby - bgef) Vypočtený provozní součinitel 27 9/17/2020 © Conti. Tech AG Zobrazit výsledek Powertransmission Group
2. DRIVE ALIVE Návod k obsluze – Celkový výsledek výpočtu Grafické zobrazení Technické údaje o řemenicích Označení a typ řemenu 28 9/17/2020 © Conti. Tech AG Technické údaje o řemenu Powertransmission Group Vlastní frekvence jednotlivých větví: Slouží ke kontrole předpětí pomocí měřících přístrojů CONTI VSM-I a VSM-II
2. DRIVE ALIVE Návod k obsluze – Uložení, odeslání a tisk výsledku výpočtu Uložení souboru do svoleného adresáře Tisk výsledku na vybranou tiskárnu 29 9/17/2020 © Conti. Tech AG Odeslání výsledku v. pdf pomocí E-mailu Powertransmission Group

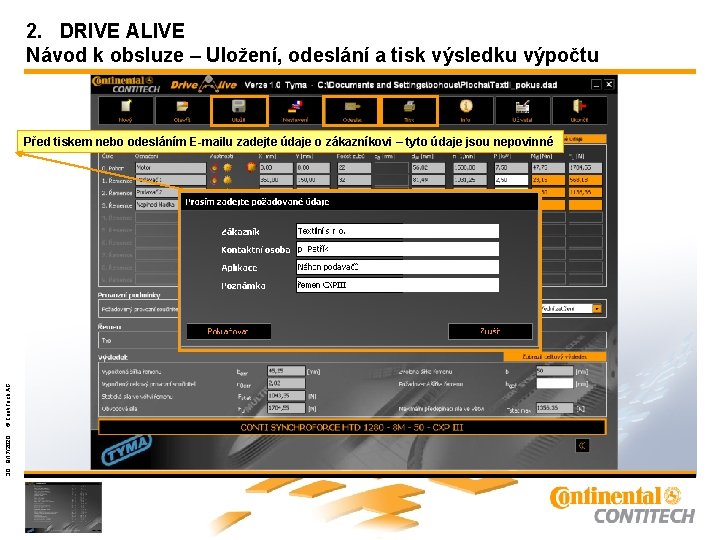

2. DRIVE ALIVE Návod k obsluze – Uložení, odeslání a tisk výsledku výpočtu 30 9/17/2020 © Conti. Tech AG Před tiskem nebo odesláním E-mailu zadejte údaje o zákazníkovi – tyto údaje jsou nepovinné Powertransmission Group

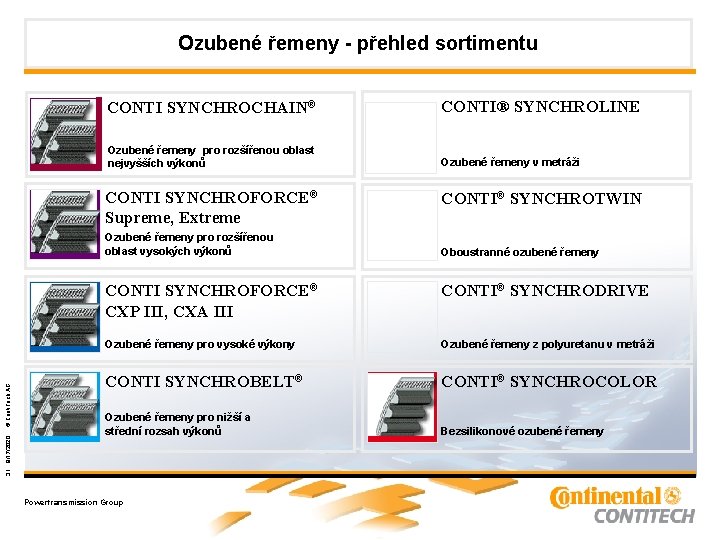

Ozubené řemeny - přehled sortimentu CONTI SYNCHROCHAIN® CONTI® SYNCHROLINE Ozubené řemeny pro rozšířenou oblast nejvyšších výkonů Ozubené řemeny v metráži CONTI SYNCHROFORCE® Supreme, Extreme Oboustranné ozubené řemeny CONTI SYNCHROFORCE® CXP III, CXA III CONTI® SYNCHRODRIVE Ozubené řemeny pro vysoké výkony Ozubené řemeny z polyuretanu v metráži CONTI SYNCHROBELT® CONTI® SYNCHROCOLOR Ozubené řemeny pro nižší a střední rozsah výkonů Bezsilikonové ozubené řemeny 31 9/17/2020 © Conti. Tech AG Ozubené řemeny pro rozšířenou oblast vysokých výkonů CONTI® SYNCHROTWIN Powertransmission Group
CONTI - V MULTIRIB® CONTI® POLYFLAT Drážkové řemeny Polyuretanové ploché řemeny v metráži CONTI®-V STANDARD CONTI® VARISPEED Varidur, Agridur Oplášťované klínové řemeny Variátorové řemeny CONTI®-V ADVANCE CONTI® MULTIBELT Klínové řemeny pro vysoké výkony s otevřenými boky Násobné klínové řemeny CONTI-V ADVANCE FO®- Power CONTI VSM-1/VSM-2 Klínový řemen pro nejvyšší výkony s otevřenými boky Přístroje na měření předpětí řemenových převodů 32 9/17/2020 © Conti. Tech AG Klínové a ploché řemeny – přehled sortimentu Powertransmission Group
Další Informace o firmě a produktech najdete samozřejmě na Internetu na těchto adresách: www. tyma. cz 33 9/17/2020 © Conti. Tech AG www. conti-online. com www. contitech. de Powertransmission Group
TYMA CZ Srdečně Vám děkujeme za pozornost ! 34 9/17/2020 © Conti. Tech AG 04/2006 Powertransmission Group
