SPECIAL TOOLS STAND GENERAL TOOLS STAND BIKE LIFT

SPECIAL TOOLS STAND GENERAL TOOLS STAND BIKE LIFT HANDY AIR REEL

GENERAL TOOLS STAND Fungsi : 1. Sebagai tempat menyimpan general tools 2. Sebagai tempat untuk menaruh part-part motor saat di bongkar. SPECIAL TOOLS STAND Fungsi : Sebagai tempat menyimpan special tools

BIKE LIFT Fungsi : Sebagai tempat unit motor yang sedang di servis HANDY AIR REEL Fungsi : Sebagai saluran untuk menyalurkan angin bertekanan sehingga dapat digunakan untuk alat air duster gun dan air impact.

AIR DUSTER GUN Fungsi : Alat untuk menghasilkan udara bertekanan yang akan disalurkan melalui Air reel kepada alat duster gun dan air impact AIR IMPACT Fungsi : Alat untuk menampung sementara oli-oli bekas dari unit motor.

KOMPRESSOR Fungsi : Alat untuk menghasilkan udara bertekanan yang akan disalurkan melalui Air reel kepada alat duster gun dan air impact OIL DRAINER Fungsi : Alat untuk menampung sementara oli-oli bekas dari unit motor.

SISTEM PENYALURAN UDARA BERTEKANAN Tekanan disetel pada angka : 7 s/d 10 Kg/cm 2

PERHATIAN - Pasang Tangkai pengunci (B) pada lubang yang tersedia setelah Bike lift terangkat. - Lepas tekanan oli hingga Bike lift turun dan tertahan pada tangkai pengunci.

2 1 3 6 7 9 4 8 5 10 1. 2. 3. 4. 5. Adaptor Socket Deep socket Bar extension Universal join 6. Insert changeable flat ratchet screw 7. Slide head handle 8. Box end wrench 9. Open end wrench 10. Combination wrench

1 5 2 3 4 6 7 1. 2. 3. 4. Ratchet handle Spinner handle Thickness gauge Valve adjusting 6. Rubber grip screw driver 7. Plastic grip screw driver 8. Stubby screw driver

2 1 4 5 3 1. Magnetic part tray 2. Hexagonal wrench 3. Combination hammer 4. Diagonal cutting pliers 5. Needle nose pliers 6. Combination pliers 6

3 2 1 4 7 5 11 10 8 6 9 12 22 20 19 21 18 13 14 15 17 16

CRANKCASE SPARATING TOOL Untuk membelah crankcase

CRANK INSTALLER TOOL Untuk memasang crank shaft di crank case

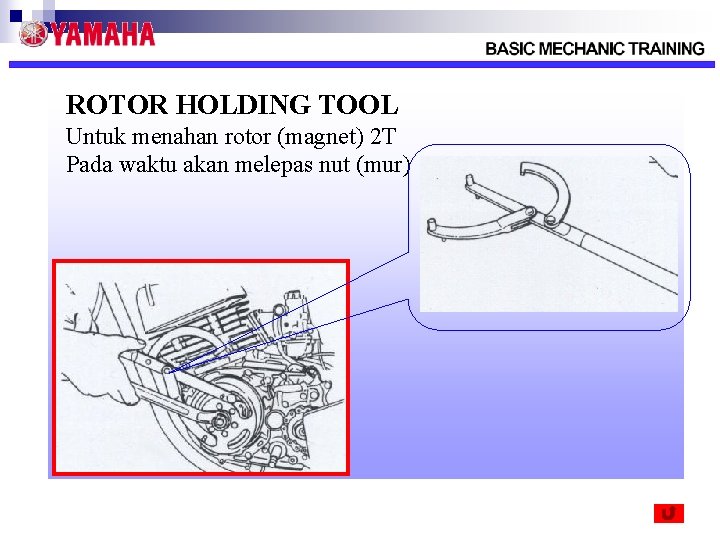

ROTOR HOLDING TOOL Untuk menahan rotor (magnet) 2 T Pada waktu akan melepas nut (mur)

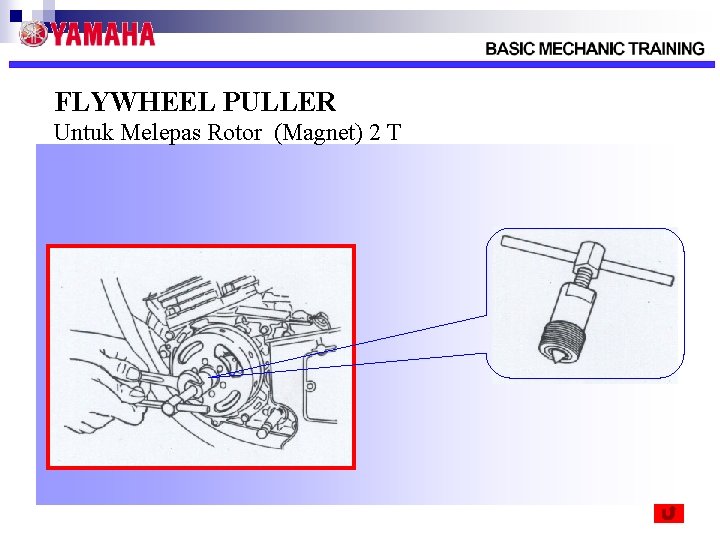

FLYWHEEL PULLER Untuk Melepas Rotor (Magnet) 2 T

4 T

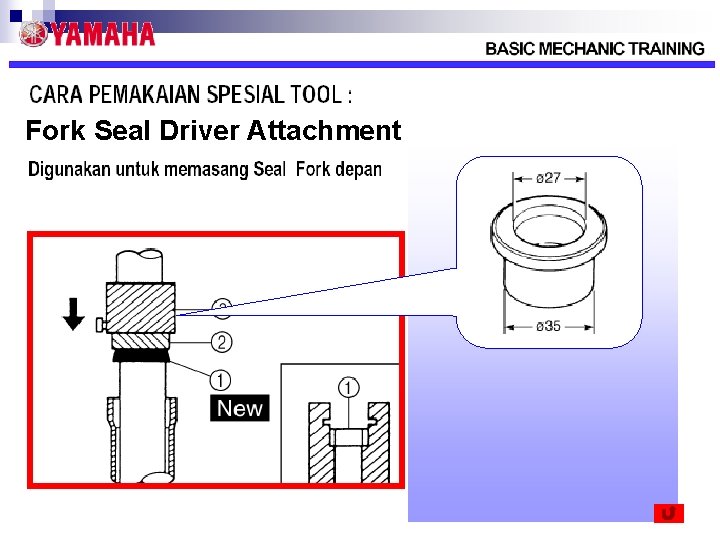

Fork Seal Driver Attachment

Untuk melepas Inner Tube Front Fork
