SPEAR Top Off BCS Review SPEAR Interface Mike Horton SSRL Top-Off BCS Review February 15, 2008 1
SPEAR /BEAMLINE INJECTION INTERFACE Mike Horton SSRL Top-Off BCS Review February 15, 2008 2
CURRENT B 9 V PERMIT LOGIC ALL BEAMLINES CLOSED FOR INJECTION Mike Horton SSRL Top-Off BCS Review February 15, 2008 3
CURRENT B 9 V FAULT LOGIC • SEPTUM FAULT = B 9 V NOT OFF & ANY STOPPER NOT CLOSED Mike Horton SSRL Top-Off BCS Review February 15, 2008 4
SPEAR TOP OFF INTERFACE SLM INTERLOCK TOP OFF MODE CONTROL KEY MANUAL B 9 V CONTROL TOP OFF PERMIT SUMMARY COMPUTER B 9 V CONTROL TOP OFF ENABLE ( to beamlines ) Mike Horton SSRL Top-Off BCS Review February 15, 2008 5

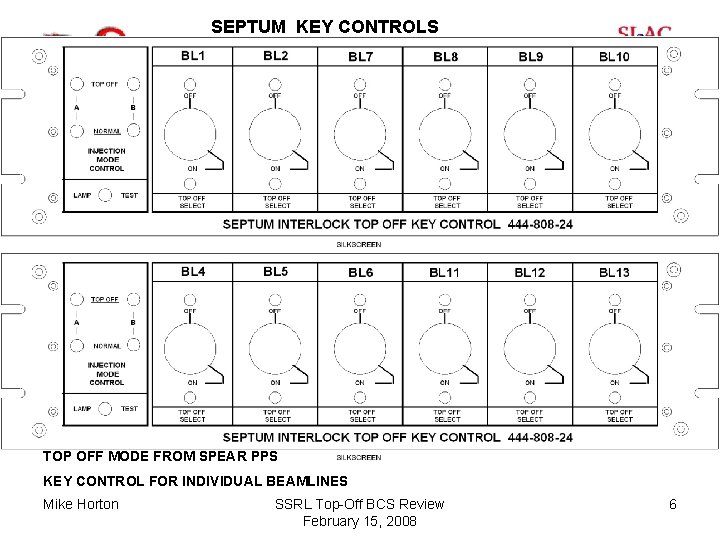

SEPTUM KEY CONTROLS BUILDING 120 TOP OFF MODE FROM SPEAR PPS KEY CONTROL FOR INDIVIDUAL BEAMLINES Mike Horton SSRL Top-Off BCS Review February 15, 2008 6
SPEAR TOP OFF CONTROL • • • NORMAL MODE OPERATION UNTIL TOP OFF THRESHOLD IS EXCEEDED SPEAR TOP OFF MASTER KEY IS OPERATED SINGLE CHAIN SHOWN-LOGIC IS REDUNDANT LOGIC Mike Horton SSRL Top-Off BCS Review February 15, 2008 7
TOP OFF INJECTION B 9 V ENABLE LOGIC SEPTUM INTERLOCKS • B 9 V “ON” REQUIRES A COMBINATION OF BL CLOSED AND TOP OFF ENABLE Mike Horton SSRL Top-Off BCS Review February 15, 2008 8

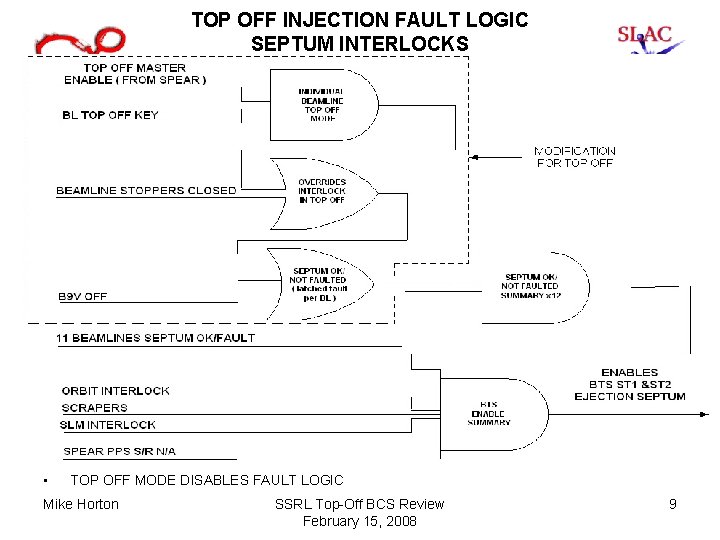

TOP OFF INJECTION FAULT LOGIC SEPTUM INTERLOCKS • TOP OFF MODE DISABLES FAULT LOGIC Mike Horton SSRL Top-Off BCS Review February 15, 2008 9
