Spdoviskov zabezpeovacie zariadenie Kategorizcia u SR mechanizcia Zarky
Spádoviskové zabezpečovacie zariadenie Kategorizácia u ŽSR: – mechanizácia (Zarážky, . . . ) – poloautomatizácia (Koľajové brzdy, . . . ) – automatizácia (KOMPAS 1, 2) – komplexná automatizácia (KOMPAS 3, 4)
Spádovisko
Spádoviskové návestidlo
Spádoviskové zabezpečovacie zariadenie Povinnosti obsluhujúcich: • pri poruche vyrozumieť udržujúceho pracovníka OZT • odvrátiť hroziace nebezpečenstvo, alebo odstrániť závadu, ak je to možné • riadiť sa pokynmi udržujúcich OZT, ŽTa. S, EE pri prehliadkach, údržbe a odstraňovaní porúch
Povinnosti obsluhujúcich Pred začiatkom rozraďovania: • skontrolovať stav zariadenia podľa indikácií • zabezpečiť jazdu súpravy určenej na rozraďovanie na spádovisko • pohľadom zistiť, či na brzdách nepracujú udržujúci pracovníci
Povinnosti obsluhujúcich Počas rozraďovania: • riadiť činnosť bezpečne a plynule • sledovať jazdu odvesov, činnosť koľajových bŕzd a zaplnenia smerových koľají • sledovať indikácie • v prípade potreby (napr. rýchlo idúci odves, …) zasiahnuť ručnou obsluhou do zariadenia
Spádoviskové zabezpečovacie zariadenie • dokumentácia pre obsluhu • údržba • prevádzkové ošetrovanie – žst. odstraňuje sypké materiály v priestore bŕzd – žst. vypúšťa kondenzát zo záchytiek podľa MP • protipožiarne opatrenia – EPS – kľúč od reléovej miestnosti – vypnutie Sp. ZZ
Obsluha Sp. ZZ s ručne ovládanými koľajovými brzdami a jednotlivo prestavovanými výmenami • koľajové brzdy ovládané EMG ventilmi • koľajové brzdy ovládané upraveným rušňovým brzdičom • výmeny prestavované výmenovými radičmi
Obsluha Sp. ZZ s ručne ovládanými koľajovými brzdami a jednotlivo prestavovanými výmenami
Koľajové brzdy ovládané EMG ventilmi POZOR !!! Koľajová brzda pracuje Treba sledovať tlak vzduchu s oneskorením Radič brzdy Správna obsluha
Koľajové brzdy ovládané EMG ventilmi Rýchlosť jazdy spustených odvesov je ovplyvňovaná: • • • výškou zvážneho pahorku hmotnosťou odvesu rýchlosťou posunu jazdnými odpormi poveternostnými vplyvmi Účinnosť brzdenia v koľajovej brzde sa znižuje: • pri daždi, snežení a mastných nákolesníkoch vozňov
Koľajové brzdy ovládané upraveným rušňovým brzdičom • sledovať tlak vzduchu podľa manometra • preskúšať správnu činnosť koľajovej brzdy - brzdič
Výmeny prestavované výmenovými radičmi Obsluhujúci prestavuje výmeny podľa: • pracovnej triedenky • informácií spádoviskového rozhlasu
Výmeny prestavované výmenovými radičmi Ak výhybky s elektromotorickými prestavníkmi nemajú samočinnú reverzáciu treba sledovať : • indikácie priesvitiek • ampérmeter Aby nenastalo poškodenie elektromotora, prípadne vidlicová jazda: • výmenový radič treba vrátiť ihneď späť
Výmeny prestavované výmenovými radičmi Ak výhybky s elektromotorickými prestavníkmi majú samočinnú reverzáciu: • indikuje sa červeným svetlom a • tlačidlo „zrušenie reverzácie“ Reverzácia nenastane, ak bol obsadený izolovaný úsek výhybky
Obsluha Sp. ZZ za mimoriadnych okolností • • • dobeh a zábeh vozňov rozrezanie výmeny jazdy dlhých vozňov poruchy izolovaných úsekov poruchy výhybiek a elektromot. prestavníkov poruchy návestidiel poruchy koľajových bŕzd poruchy kompresorov poruchy napájania poruchy izolačného stavu
Obsluha Sp. ZZ za mimoriadnych okolností Zábeh vozňov: • jazda odvesu na inú koľaj Dobeh vozňov: • rýchlejší odves dobehne predchádzajúci odves
Obsluha Sp. ZZ za mimoriadnych okolností Rozrezanie výmeny: • • v priesvitke svieti červené prerušované svetlo tlačidlo „Rozrezanie“ (počítadlo obslúh) zapísať do Záznamníka porúch R-129 -0043
Obsluha Sp. ZZ za mimoriadnych okolností Jazdy dlhých vozňov: • výmeny sa musia prestavovať jednotlivo • kontrolovať pohľadom v koľajisku
Obsluha Sp. ZZ za mimoriadnych okolností Poruchy izolovaných úsekov: • v priesvitke svieti červené stále svetlo • kontrola voľnosti výhybky v koľajisku • núdzové prestavenie (tlačidlo + radič)
Obsluha Sp. ZZ za mimoriadnych okolností Poruchy výhybiek a el. mot. prestavníkov: • reverzácia – zistiť cudzie predmety, prekážky, … • nedoľahnutie jazykov k opornici – výhybka je nezjazdná (prenosná výmenová zámka) – treba ju kryť (odvratnou výmenou) • výmenu nemožno prestavovať ústredne – radič preložiť do zamýšľanej polohy – kľukou (nie pred idúcimi vozidlami)
Obsluha Sp. ZZ za mimoriadnych okolností Poruchy návestidiel: • spádoviskového – nesvieti červené svetlo – nesvieti jedno biele svetlo (z dvoch) • opakovacieho spádoviskového – nesvieti modré svetlo – nesvieti jedno biele svetlo (z dvoch) – nesvieti symbol zvážneho pahorku • zriaďovacieho – nesvieti modré svetlo – nesvieti biele svetlo
Obsluha Sp. ZZ za mimoriadnych okolností Poruchy koľajových bŕzd: • prepnúť do režimu ručného ovládania – porucha merača hmotnosti – porucha merača rýchlosti
Obsluha Sp. ZZ za mimoriadnych okolností Poruchy kompresorov: • porucha mazacieho a chladiaceho systému – bezodkladne vypnúť z činnosti – núdzovým tlačidlom
Obsluha Sp. ZZ za mimoriadnych okolností Poruchy napájania: • svieti červené svetlo a • ak sa napája z akumulátorovej batérie – po vyčerpaní tlakového vzduchu sa musí rozraďovanie zastaviť • požiar, povodeň – tlačidlo „Vypnutie celého napájania“

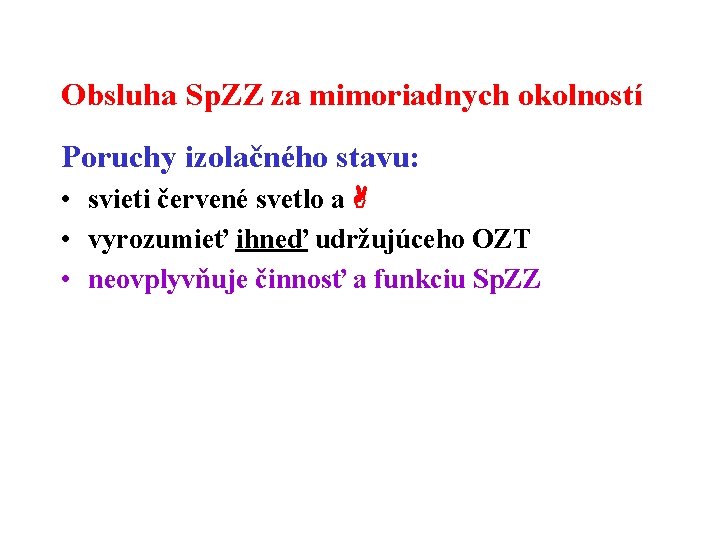

Obsluha Sp. ZZ za mimoriadnych okolností Poruchy izolačného stavu: • svieti červené svetlo a • vyrozumieť ihneď udržujúceho OZT • neovplyvňuje činnosť a funkciu Sp. ZZ
Ale už dosť !!!
