SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 NEDESTRUKTIVNÍ ZKOUŠKY BETONU Autor: Ing. Matějovičová Věra Ing. Ksandrová Lenka
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Tematický okruh Stavební konstrukce 3. roč. – cvičení v laboratořích Anotace Žáci 3. ročníku STA se teoreticky seznámí s druhy nedestruktivních zkoušek betonu. Metodický pokyn Prezentace bude doplněna výkladem učitele. Druh materiálu prezentace Datum tvorby 31. 08. 2012 Číslo materiálu VY_32_INOVACE_Ks 1_19 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 2
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 NEDESTRUKTIVNÍ ZKOUŠKY BETONU • Zkouší se vlastnosti betonu přímo na hotové konstrukci • Zkoušky se mohou provádět v libovolném místě konstrukce a v neomezeném množství, protože se konstrukce neporuší • Měření zkoušek může být nepřesné, protože závisí na podmínkách provádění zkoušky EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 3
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 DRUHY ZKOUŠEK • MECHANICKÉ • DYNAMICKÉ • RADIOMETRICKÉ A RADIOGRAFICKÉ • TENZOMETRICKÉ JSOU ZALOŽENY NA VZTAHU POVRCHOVÉ TVRDOSTI BETONU A PEVNOSTI JSOU ZALOŽENY NA PRINCIPU ŠÍŘENÍ VLNĚNÍ V TUHÉM TĚLESE V ZÁVISLOSTI NA PRUŽNÝCH VLASTNOSTECH HMOTY VYUŽÍVAJÍ RENTGENOVÉ PAPRSKY MĚŘÍ SE JIMI NAPĚTÍ A DEFORMACE EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154

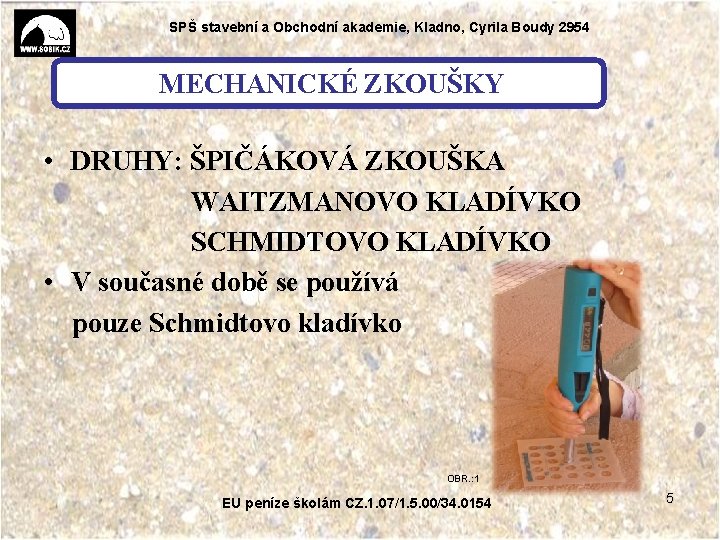

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 MECHANICKÉ ZKOUŠKY • DRUHY: ŠPIČÁKOVÁ ZKOUŠKA WAITZMANOVO KLADÍVKO SCHMIDTOVO KLADÍVKO • V současné době se používá pouze Schmidtovo kladívko OBR. : 1 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 5

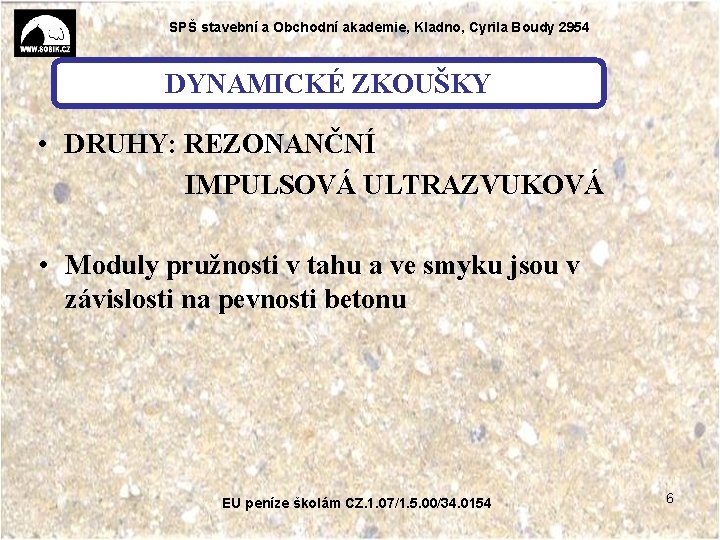

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 DYNAMICKÉ ZKOUŠKY • DRUHY: REZONANČNÍ IMPULSOVÁ ULTRAZVUKOVÁ • Moduly pružnosti v tahu a ve smyku jsou v závislosti na pevnosti betonu EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 6
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 REZONANČNÍ ZKOUŠKA • Založena na principu rozkmitání tělesa v příčném nebo podélném směru • Z velikostí frekvence zjistíme modul pružnosti a z něho pevnost • Přístroj se skládá z budiče ( vysílač), zesilovače, snímače a indikačního zařízení • Nevýhoda - má vliv vlhkost konstrukce a poloha a množství výztuže EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 7
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 IMPULSOVÁ ULTRAZVUKOVÁ ZKOUŠKA Je založena na měření rychlosti šíření impulsu ultrazvukového vlnění Podle rychlosti zjistíme modul pružnosti a z toho pevnost http: //www. google. cz/imgres? q=Ultrazvukov%C 3%BD+p%C 5%99%C 3%ADstroj+pro+z kou%C 5%A 1 ky+kvalitativn%C 3%ADch+vlastnost%C 3%AD+a+homogenity+betonu+po dle+EN+12504 -4. &num=10&hl=cs&biw=1280&bih=840&tbm=isch&tbnid=PL_X 9 HV 4 LDr. LM: &imgrefurl=http: //www. jiptech. cz/Home/Concrete. Test&docid=IKq 5 qu. YYQUU_XM&imgurl=http: //www. jiptech. cz/Media/jiptech 1/Graphics/Stranky%252520 web/Ultrasonic%252520 Matest_Str% 2525 C 3%2525 A 1 nka_5_Obraz_0001. jpg&w=210&h=187&ei=Ai. R 1 UOf. NBMXPsga. Ss. ID YAQ&zoom=1&iact=hc&vpx=560&vpy=351&dur=5140&hovh=149&hovw=168&tx=120&t y=97&sig=109776437338734196533&page=1&tbnh=149&tbnw=168&start=0&ndsp=24 &ved=1 t: 429, r: 9, s: 0, i: 99>. EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 8
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 RADIOMETRICKÉ A RADIOGRAFICKÉ ZKOUŠKY Využívají rentgenové paprsky ke stanovení: • homogenity bet. směsi • zpracování betonové směsi • k určení trhlin • polohy a množství výztuže Pozn. : Uveden ilustrativní obr 4 rentegenování svaru www. google. cz/imgres? q=rentgenov%C 3%A 9+zkou%C 5%A 1 ky+stavebn%C 3% ADch+konstrukc%C 3%AD&um=1&hl=c s&sa=N&qscrl=1&rlz=1 T 4 AURU_cs. CZ 5 05 CZ 505&biw=1280&bih=840&tbm=isc h&tbnid=i. NUv. Y 4_THd. M 0 t. M: &imgrefurl= http: //www. techmagazin. cz/88&docid=z JRY 760 de_VDk. M&imgurl=http: //www. te chmagazin. cz/obrazky/aktualnicislo/clan ky/ndt. jpg&w=600&h=391&ei=mv. Z 7 UK 6 XBt. SM 4 g. Slko. HYBg&zoom=1&iact=hc &vpx=385&vpy=220&dur=921&hovh=1 81&hovw=278&tx=183&ty=110&sig=10 9776437338734196533&page=1&tbnh= 148&tbnw=194&start=0&ndsp=24&ved =1 t: 429, r: 1, s: 0, i: 77%3 E. EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 9

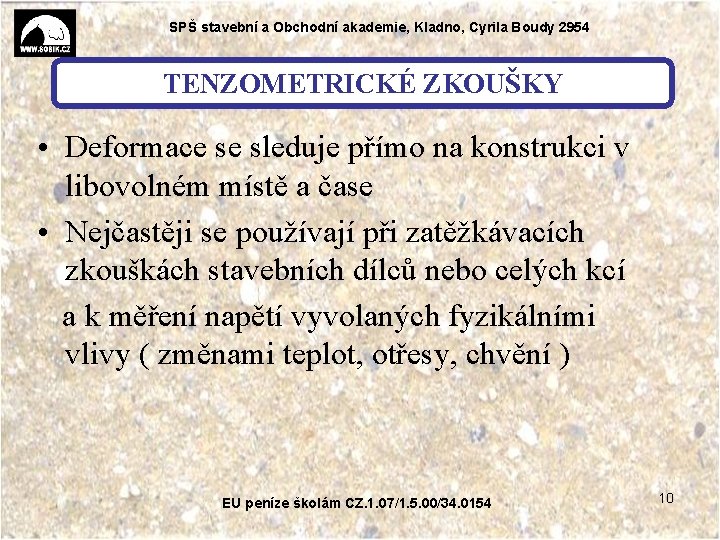

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 TENZOMETRICKÉ ZKOUŠKY • Deformace se sleduje přímo na konstrukci v libovolném místě a čase • Nejčastěji se používají při zatěžkávacích zkouškách stavebních dílců nebo celých kcí a k měření napětí vyvolaných fyzikálními vlivy ( změnami teplot, otřesy, chvění ) EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 10
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 PŘÍSTROJE • průhyboměry – měří průhyby a svislá posunutí • deformetry a tenzometry – měří délkové změny • Dělí se na a) mechanické b) optické c) elektrické EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 11

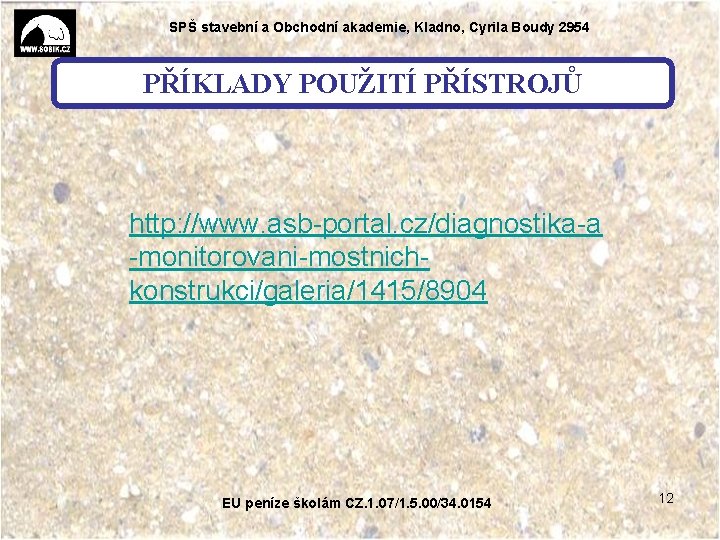

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 PŘÍKLADY POUŽITÍ PŘÍSTROJŮ http: //www. asb-portal. cz/diagnostika-a -monitorovani-mostnichkonstrukci/galeria/1415/8904 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 12
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Použité zdroje • Obr. 1, : - foto, vlastní tvorba: ing. Ksandrová, ing. Matějovičová EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 13
