SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Teoretické řešení střech Valbová střecha půdorysu „EL“ Autor: Ing. Hnízdilová Jana
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Tematický okruh Deskriptivní geometrie 2. ročník STA Anotace žáci 2. ročníku, DUM se týká odvodnění valbové střechy, názorně ukazuje postup řešení, včetně nárysu dané střechy Metodický pokyn prezentace je doplněna výkladem učitele Druh materiálu prezentace Datum tvorby 10. 8. 2012 Číslo materiálu VY_32_INOVACE_Hn 1_3 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 2
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Příklad 1 Vyřešte valbovou střechu nad tímto půdorysem tvaru „EL“. Rýsujte do sešitů v M 1 : 100. Půdorys doplňte o nárys, sklon střechy volte 45 °. 9 m 3 m 8 m 4 m 5 m 5 m EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 3
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Postup řešení : 1. Očíslování okapů 3 4 5 2 6 1 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 2. Vyhledání průsečnic rovin 3 3 5 B 2 3 6 5 6 C A 5 4 4 4 5 2 6 2 D 6 2 6 1 1 1 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 3. Nárys dané střechy • • • Je čelní nebo boční pohled na danou střechu Při kreslení vycházíme z hotového půdorysu Nejprve vyneseme délkové rozměry dané střechy Potom doplníme sklony střešních rovin U sklonitých střech je sklon závislý na druhu použité střešní krytiny, nejčastěji se pohybuje v rozmezí 20°- 45° EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 6
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Postup kreslení nárysu rovina okapu EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154

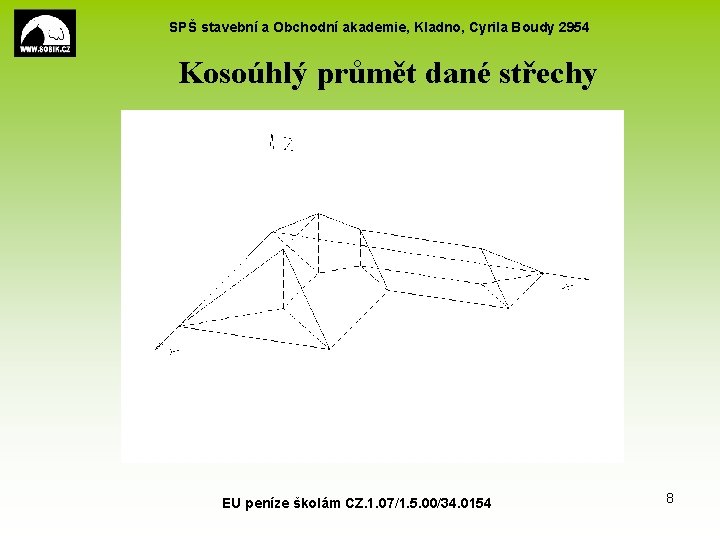

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Kosoúhlý průmět dané střechy Obr. 1 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 8
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Použité zdroje: Vlastní tvorba EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 9
