SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 ZKOUŠKY KONZISTENCE BETONOVÉ SMĚSI METODA ROZLITÍ Autor: Ing. Matějovičová Věra Ing. Ksandrová Lenka
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Tematický okruh Stavební konstrukce 3. roč. – cvičení v laboratořích Anotace Žáci 3. ročníku STA se seznámí se zkouškou betonové směsi – metoda rozlití. Teoretické znalosti postupu zkoušky následně aplikují při praktickém vyučování v laboratoři Metodický pokyn Prezentace bude doplněna výkladem učitele. Následně studenti samostatně pod dozorem učitele provedou zkoušku ve školní laboratoři, výsledky zaznamenají do protokolu a vyhodnotí je Druh materiálu prezentace Datum tvorby 31. 08. 2012 Číslo materiálu VY_32_INOVACE_Ks 1_16 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 2
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 ZKOUŠKA METODA ROZLITÍ MĚŘÍ SE ROZLITÍ BETONOVÉ NA SETŘÁSACÍM STOLKU OBR. 1 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 3
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 složení přístroje, pomůcky • • • setřásací stolek plechový komolý kužel násypka dusadlo pravítko OBR. 2 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 4

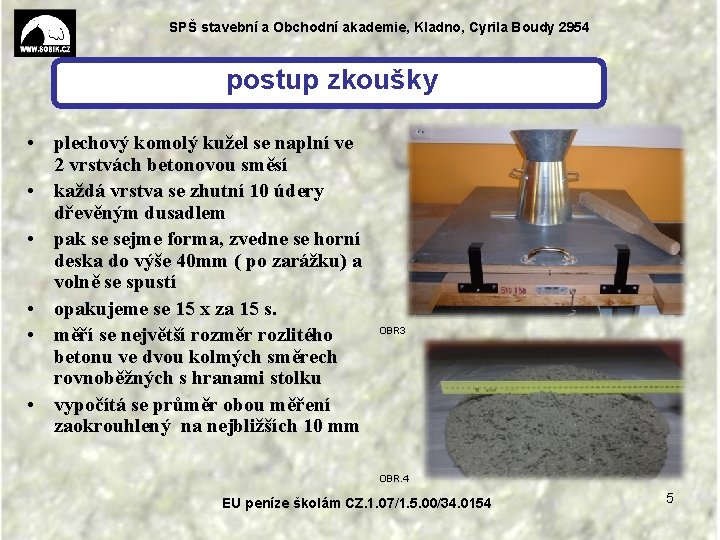

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 postup zkoušky • plechový komolý kužel se naplní ve 2 vrstvách betonovou směsí • každá vrstva se zhutní 10 údery dřevěným dusadlem • pak se sejme forma, zvedne se horní deska do výše 40 mm ( po zarážku) a volně se spustí • opakujeme se 15 x za 15 s. • měří se největší rozměr rozlitého betonu ve dvou kolmých směrech rovnoběžných s hranami stolku • vypočítá se průměr obou měření zaokrouhlený na nejbližších 10 mm OBR 3 OBR. 4 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 5
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 METODA ROZLITÍ – třída konzistence Stupeň F - Flowtest Průměr rozlití [mm] F 1 směs tuhá ≤ 340 F 2 směs plastická 350 - 410 F 3 směs měkká 420 - 480 F 4 směs velmi měkká 490 - 550 F 5 tekutá 560 - 620 F 6 velmi tekutá ≥ 630 Vhodné pro beton, ve kterém je max. zrno kameniva menší jak 63 mm. EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 6

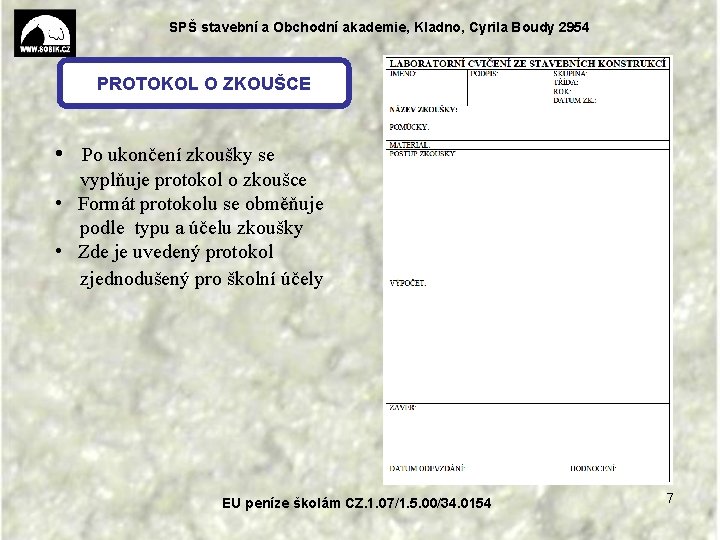

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 PROTOKOL O ZKOUŠCE • Po ukončení zkoušky se vyplňuje protokol o zkoušce • Formát protokolu se obměňuje podle typu a účelu zkoušky • Zde je uvedený protokol zjednodušený pro školní účely EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 7
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Použité zdroje • Obr. 1 -4: - foto, vlastní tvorba: ing. Ksandrová, ing. Matějovičová, EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 8
