SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Výkopy - kreslení Autor: Ing. Jaroslava Bláhová Ing. Renata Segmüllerová
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Tematický okruh Konstrukční cvičení – 2. ročník Anotace Prezentace je určena pro 2. ročník STA Žáci se naučí zakreslovat výkopy. Metodický pokyn Prezentace doplněná výkladem učitele. Druh materiálu prezentace Datum tvorby 03. 12. 2013 Číslo materiálu VY_32_INOVACE_Bl 2_4 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 2
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Výkopy– kreslení • - kreslí se jako pohled shora do stavební jámy, stavební rýhy a stavební šachty • • Postup: - výkopy se navrhují od pracovní plochy PP (sejme se ornice a provedou se hrubé terénní úpravy) - výkop se může začít i od původního terénu PT - nejdříve se provede hlavní výkopová jáma = hlavní figura - pak se provádí dílčí figury • • • EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 3
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Výkopy– kreslení • • Hlavní figura je výkop (jáma, rýha, šachta) hloubený od PP - půdorysný obrys dna se kreslí velmi tlustou čarou Dílčí figura je výkop (jáma, rýha, šachta) hloubený od spodní úrovně (dna) hlavní figury - v půdorysu se kreslí tlustou čarou - figury se označují pořadovým číslem Číslování má význam pouze pro rozpočet Ukázka členění a popisu dílčích figur dle platné ČSN 013420 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 4
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Výkopy– kreslení • Ukázka členění, vyznačování a popisu dílčích figur dle neplatné ČSN Popis: pořadové číslo/hloubka dna figury EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 5
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Výkopy– kreslení • 1. Půdorys • - velmi tlustá plná čára - obrysy hlavních figur a to půdorysný obrys dna hlavní figury - tlustá plná čára – horní obrys hlavních figur se šikmými stěnami (průnik jámy s terénem) - obrysy dílčích figur - tlustá čerchovaná čára se dvěma tečkami – vnější obrys obvodových stěn - velmi tlustá čárkovaná čára – trvalé pažení - tlustá čárkovaná čára – odvodnění, drenáž • • • EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 6
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Výkopy– kreslení • • Šikmá plocha výkopu – u rýhy - šipka ve směru klesání s popisem spádu • • Šikmá plocha výkopu – u jámy - značí se pomocí svahované šrafy (šipka s popisem se nekreslí) EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 7

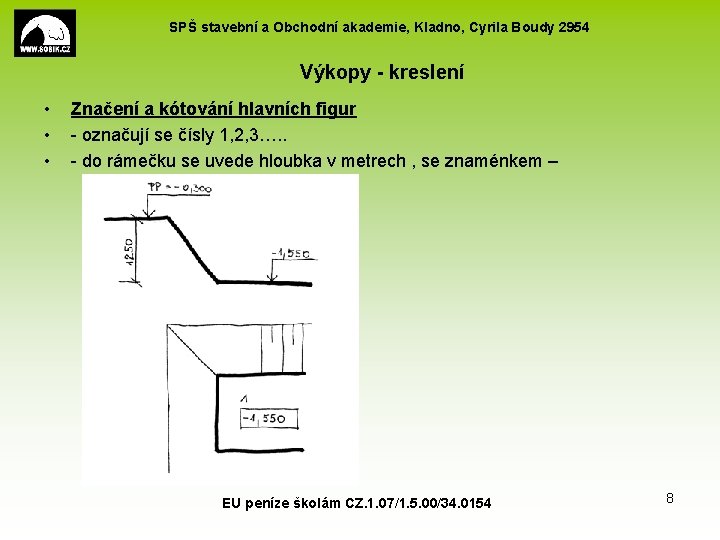

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Výkopy - kreslení • • • Značení a kótování hlavních figur - označují se čísly 1, 2, 3…. . - do rámečku se uvede hloubka v metrech , se znaménkem – EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 8
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Výkopy - kreslení • • Značení a kótování dílčích figur - hloubí se od spodní úrovně (dna) hlavní figury - označuje se pořadovým číslem - do rámečku se uvede hloubka v metrech se znaménkem mínus • • • Kótování půdorysu - délkové kóty - výškové kóty - v metrech na 3 desetinná místa, do rámečku EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 9
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 PAVLIS, Jaroslav a kol. Cvičení z pozemního stavitelství. Praha: Sobotálec, 1995, ISBN 80901684 -9 -3. EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 10
