SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 ZKOUŠKY KAMENIVA hmotnost, nasákavost Autor: Ing. Matějovičová Věra Ing. Ksandrová Lenka
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Tematický okruh Stavební konstrukce 3. roč. – cvičení v laboratořích Anotace Žáci 3. ročníku STA se seznámí se základními zkouškami kameniva. Teoretické znalosti postupů vybraných zkoušek následně aplikují při praktickém vyučování v laboratoři Metodický pokyn Prezentace bude doplněna výkladem učitele. Následně studenti samostatně pod dozorem učitele provedou zkoušky ve školní laboratoři, výsledky zaznamenají do protokolu a vyhodnotí je Druh materiálu prezentace Datum tvorby 31. 08. 2012 Číslo materiálu VY_32_INOVACE_Ks 1_3 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 2
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 DRUHY ZÁKLADNÍCH ZKOUŠEK § § USTÁLENÁ HMOTNOST VYSUŠENÉHO OBJEMOVÁ HMOTNOST KAMENIVA SYPNÁ HMOTNOST, MEZEROVITOST NASÁKAVOST PROCENTUÁLNÍ PODÍL VODY HMOTNOST KAMENIVA VČETNĚ MEZER HMOTNOST KAMENIVA ZNÁMÉHO OBJEMU Obr 1 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 3
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 POMŮCKY, ZAŘÍZENÍ • • • NÁDOBY NA KAMENIVO VÁHY ODMĚRNÝ VÁLEC SUŠIČKA LŽÍCE MÍCHADLO Obr. 2 MĚŘENÉ VELIČINY, POJMY • • Obr 3 mi – hmotnost kameniva [kg] ρi – měrná hmotnost [kgm-3] N – nasákavost [%] V – objem [ml] M - mezerovitost Kamenivo pórovité ρ ≤ 1800 kgm-3 Kamenivo hutné ρ > 1800 kgm-3 Obr 4 EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 4

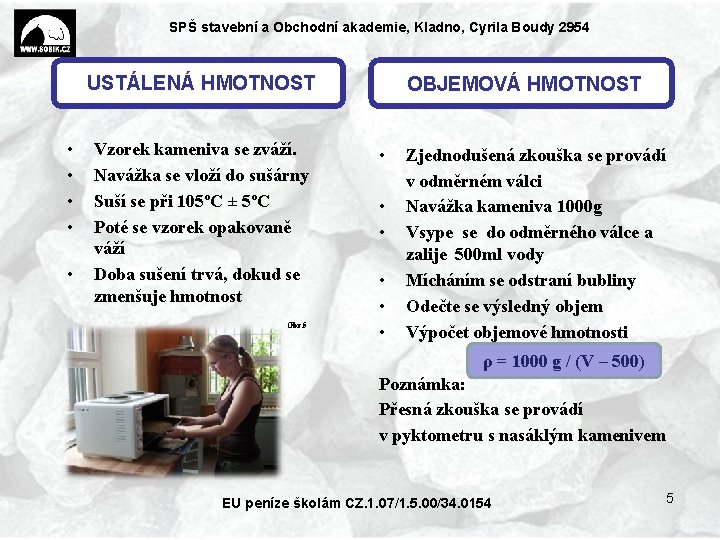

SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 USTÁLENÁ HMOTNOST • • • Vzorek kameniva se zváží. Navážka se vloží do sušárny Suší se při 105ºC ± 5ºC Poté se vzorek opakovaně váží Doba sušení trvá, dokud se zmenšuje hmotnost Obr. 5 OBJEMOVÁ HMOTNOST • • • Zjednodušená zkouška se provádí v odměrném válci Navážka kameniva 1000 g Vsype se do odměrného válce a zalije 500 ml vody Mícháním se odstraní bubliny Odečte se výsledný objem Výpočet objemové hmotnosti ρ = 1000 g / (V – 500) Poznámka: Přesná zkouška se provádí v pyktometru s nasáklým kamenivem EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 5
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 SYPNÁ HMOTNOST, MEZEROVITOST NASÁKAVOST • • • Kamenivo se vysuší do ustálené hmotnosti Vzorek známé hmotnosti ms se vloží do vody v odměrném válci tak, aby hladina byla minimálně 20 mm nad úrovní kameniva Po 48 hodinách se zbývající voda slije Kamenivo se rozloží na sací podložku, lehce se osuší a zváží mn Výpočet nasákavosti [%] • • • Kamenivo se vysuší do ustálené hmotnosti Zváží se prázdná nádoba na kamenivo – m 1 Nádoba se plní lopatkou z výšky max 50 mm, nesmí se střásat, opatrně se zarovná Zváží se plná nádoba – m 2 Výpočet sypné hmotnosti • Výpočet mezerovitosti • • EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 6
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 PROTOKOL O ZKOUŠCE • Po ukončení zkoušky se vyplňuje protokol o zkoušce • Formát protokolu se obměňuje podle typu a účelu zkoušky • Zde je uvedený protokol zjednodušený pro školní účely EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 7
SPŠ stavební a Obchodní akademie, Kladno, Cyrila Boudy 2954 Použité zdroje • Obr 1, 2, 3, 4, 5 - foto, vlastní tvorba: ing. Ksandrová, ing. Matějovičová, Votavová, Lev EU peníze školám CZ. 1. 07/1. 5. 00/34. 0154 8
