Soutenance projet technique Format de modulation DPSK pour les systèmes de transmission optiques J.

Soutenance projet technique Format de modulation DPSK pour les systèmes de transmission optiques J. -P. Allamandy, J. Berrio Bisquert encadrés par D. Hervé et S. Le Maguer, E. N. S. T. Bretagne M. André et N. Brochier, France Télécom R&D

Introduction • Progrès des transmissions optiques : – nouvelles techniques (WDM) – nouvelles performances

Introduction • Progrès des transmissions optiques : – nouvelles techniques (WDM) – nouvelles performances (10 Gbit/s par canal) en modulation d’intensité OOK ( « On/Off Keying » ) – pour diminuer les coûts, les réseaux sous-marins utilisent de nouvelles impulsions en modulation d’intensité : le RZ ( « Return to Zero » ) – pour augmenter les performances : la modulation de phase différentielle (DPSK), un nouveau format mis au point (1990’s, 2000’s) mais pas encore utilisé.

Introduction • DPSK : les questions importantes – le type d’impulsion (RZ ou NRZ)

Introduction • DPSK : les questions importantes – le type d’impulsion (RZ ou NRZ) – la réduction de la dispersion et des effets non-linéaires – l’architecture en détection : simple ou équilibrée. • Problème posé : quel est l’intérêt du format RZ-DPSK par rapport au format RZ classique ? 1. 2. 3. 4. Introduction La modulation DPSK optique Simulations sous VPI Expérimentations

Format de modulation DPSK pour les systèmes de transmission optiques 1. Introduction 2. La

Format de modulation DPSK pour les systèmes de transmission optiques 1. Introduction 2. La modulation DPSK optique 3. 4. Simulations sous VPI Expérimentations

Principe du DPSK Utilisation de la différence de phase de la porteuse optique entre

Principe du DPSK Utilisation de la différence de phase de la porteuse optique entre deux intervalles successifs comme paramètre qui porte l’information Zéro logique “ 0” pas de changement de phase Un logique “ 1” changement sur la phase de π Université du Michigan, 2003.

Modulation et démodulation (NRZ) NRZ 10110. . . Codeur DPSK 0 1 1 0

Modulation et démodulation (NRZ) NRZ 10110. . . Codeur DPSK 0 1 1 0 0 Mod. phase 0 1 1 0 0 LASER Modulateur. Décision 10110. . . Démodulateur Passe-bas 0 1 1 0 0 Photodiodes 0 1 1 0 0 T

Modulation et démodulation (RZ) NRZ 10110. . . 0 Codeur DPSK Mod. phase 0

Modulation et démodulation (RZ) NRZ 10110. . . 0 Codeur DPSK Mod. phase 0 1 1 0 0 LASER Modulateur Décision 10110. . . Démodulateur Codage RZ Passe-bas 0 1 1 0 0 Photodiodes 0 1 1 0 0 T

Dispersion et performances du DPSK • Les problèmes de dispersion dans la fibre -

Dispersion et performances du DPSK • Les problèmes de dispersion dans la fibre - dispersion chromatique : deux composantes spectrales distinctes ne se propagent pas à la même vitesse; - dispersion de polarisation : deux ondes polarisées différemment ne se propagent pas à la même vitesse. • Les performances du DPSK : - DPSK a de meilleures performances par rapport à la dispersion chromatique OOK (On-Off Keying) (WANG, KAHN, IEEE J. Lightwave Technol. , 2003) - RZ-DPSK a un comportement meilleur que NRZ-DPSK du point de vue de la dispersion par polarisation de premier ordre (Idem) - RZ-DPSK a un comportement moins bon que NRZ-DPSK du point de vue de la dispersion chromatique (Idem).

Format de modulation DPSK pour les systèmes de transmission optiques 1. 2. Introduction La

Format de modulation DPSK pour les systèmes de transmission optiques 1. 2. Introduction La modulation DPSK optique 3. Simulations sous VPI 4. Expérimentations

Simulations sous V. P. I. : RZ-OOK Format RZ-OOK à 10 Gbit/s, fibre standard

Simulations sous V. P. I. : RZ-OOK Format RZ-OOK à 10 Gbit/s, fibre standard avec compensation de dispersion

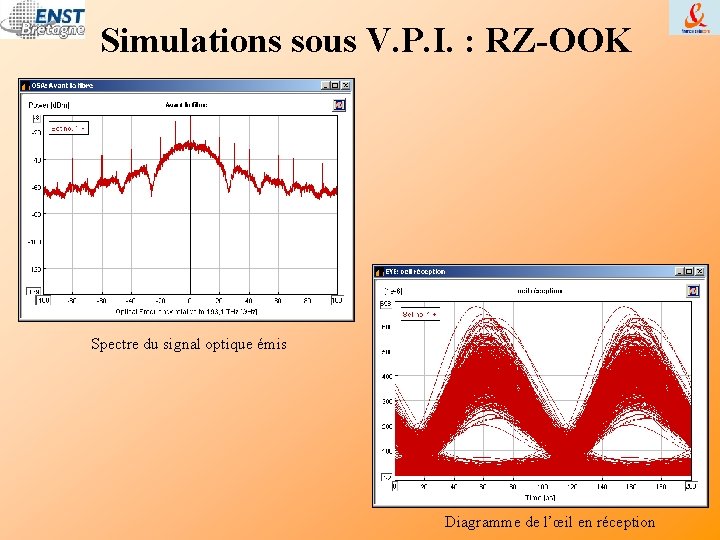

Simulations sous V. P. I. : RZ-OOK Spectre du signal optique émis Diagramme de

Simulations sous V. P. I. : RZ-OOK Spectre du signal optique émis Diagramme de l’œil en réception

Simulations sous V. P. I. : NRZ-DPSK Format NRZ-DPSK à 10 Gbit/s, détection équilibrée,

Simulations sous V. P. I. : NRZ-DPSK Format NRZ-DPSK à 10 Gbit/s, détection équilibrée, fibre standard

Simulations sous V. P. I. : RZ-DPSK Format RZ-DPSK à 10 Gbit/s, détection équilibrée,

Simulations sous V. P. I. : RZ-DPSK Format RZ-DPSK à 10 Gbit/s, détection équilibrée, fibre standard avec compensation de dispersion

Simulations sous V. P. I. : RZ-DPSK Spectre du signal optique émis Diagramme de

Simulations sous V. P. I. : RZ-DPSK Spectre du signal optique émis Diagramme de l’œil en réception

Format de modulation DPSK pour les systèmes de transmission optiques 1. 2. 3. Introduction

Format de modulation DPSK pour les systèmes de transmission optiques 1. 2. 3. Introduction La modulation DPSK optique Simulations sous VPI 4. Expérimentations

Expérimentation à l’ENST-Bretagne Polarisation du M. Z. au min. de transmission Liaison expérimentale NRZ-DPSK

Expérimentation à l’ENST-Bretagne Polarisation du M. Z. au min. de transmission Liaison expérimentale NRZ-DPSK optique à 8 Mbit/s

Expérimentation à l’ENST-Bretagne Débit 8. 448 Mbits/s Format NRZ-DPSK Débit (Mbit/s) Période-bit (ns) Distance

Expérimentation à l’ENST-Bretagne Débit 8. 448 Mbits/s Format NRZ-DPSK Débit (Mbit/s) Période-bit (ns) Distance (m) 8. 448 118 24. 5 34 26 6. 1 139 7, 2 1. 5

Expérimentation à Lannion Liaison RZ-DPSK et/ou RZ classique, 10 Gbit/s

Expérimentation à Lannion Liaison RZ-DPSK et/ou RZ classique, 10 Gbit/s

Expérimentation à Lannion (RZ classique) RZ classique: sensibilité au déphasage entre le signal d’horloge

Expérimentation à Lannion (RZ classique) RZ classique: sensibilité au déphasage entre le signal d’horloge et le signal de données

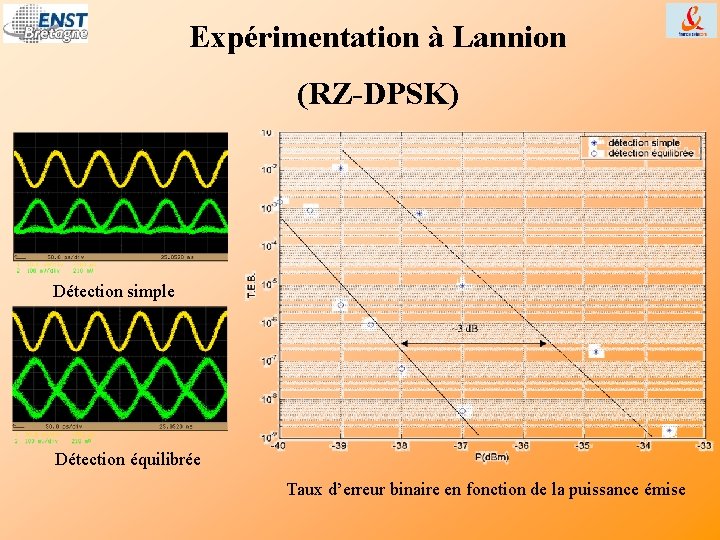

Expérimentation à Lannion (RZ-DPSK) Détection simple Détection équilibrée Taux d’erreur binaire en fonction de

Expérimentation à Lannion (RZ-DPSK) Détection simple Détection équilibrée Taux d’erreur binaire en fonction de la puissance émise

Conclusion 1 - Pourquoi le format DPSK plutôt que le OOK? - Inconvénients du

Conclusion 1 - Pourquoi le format DPSK plutôt que le OOK? - Inconvénients du DPSK : l’interféromètre en détection est difficile à stabiliser. - Toutefois l’avantage du DPSK par rapport au OOK est de permettre l’utilisation d’un dispositif de détection équilibrée. - Or la détection équilibrée augmente la sensibilité du récepteur (le nombre de photons contenus dans chaque bit peut être plus faible qu’en OOK tout en garantissant un T. E. B. donné) Portée plus longue en DPSK

Conclusion 2 - Pourquoi RZ-DPSK et pas NRZ-DPSK? - Il est démontré que le

Conclusion 2 - Pourquoi RZ-DPSK et pas NRZ-DPSK? - Il est démontré que le format RZ est plus performant par rapport à la propagation. - La récupération d’horloge est plus facile (cf. le spectre).

Conclusion 3 - Pourquoi une détection équilibrée plutôt qu’une détection simple ? - La

Conclusion 3 - Pourquoi une détection équilibrée plutôt qu’une détection simple ? - La détection équilibrée nous permet d’utiliser un signal à mi-puissance (3 d. B) et d’obtenir les mêmes performances que pour la détection simple. - La détection équilibrée nous permet d’avoir un système plus robuste vis-à-vis des effets non-linéaires (moins de puissance en entrée).

Conclusion 4 - L’avenir - le format DPSK est au point ; - Le

Conclusion 4 - L’avenir - le format DPSK est au point ; - Le format QDPSK (modulation de phase différentielle à quatre états) est encore à l’étude Meilleures performances que le DPSK en termes de pertes de puissance dues aux dispersions chromatique et de polarisation.
