Soutenance Frame-Relay PIGNE Alexandre LOUVET Mael

PLAN ● ● ● Schéma du réseau Réseau full-meshed Configuration des équipements ● Routeur central ● ● Routeurs d'accès ● ● ● Cisco 2520 Cisco 2500 Xyplex Conclusion

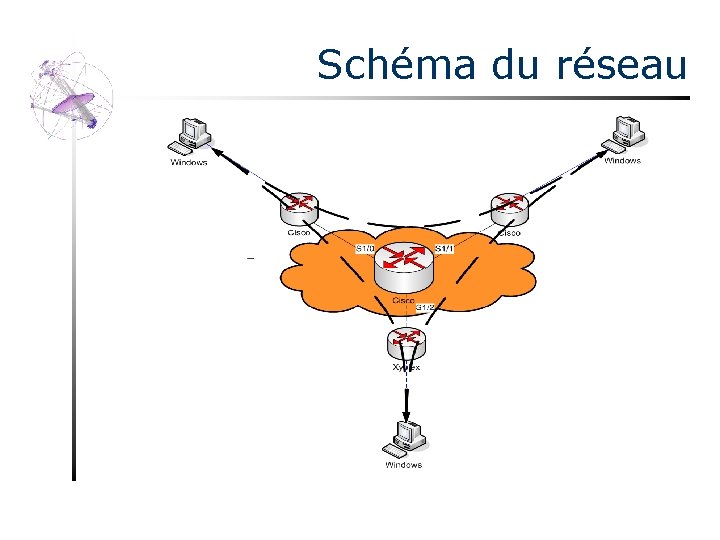

Schéma du réseau

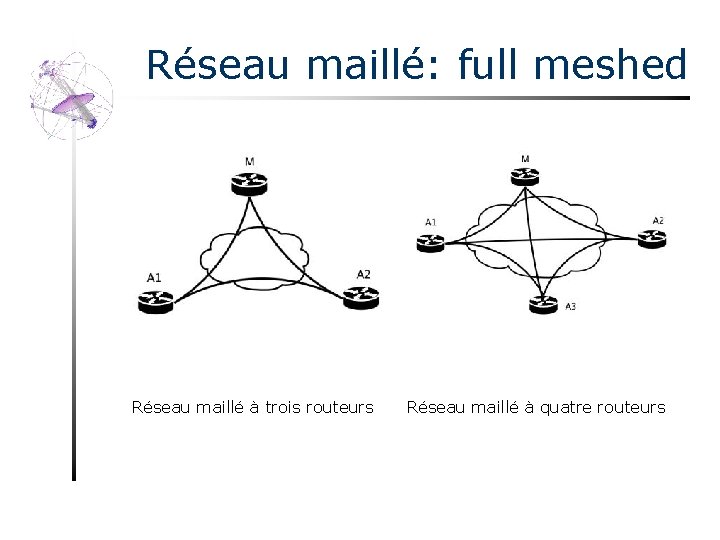

Réseau maillé: full meshed Réseau maillé à trois routeurs Réseau maillé à quatre routeurs

Config. - Routeur central (1) Le routeur est un 2520 Les interfaces Serial 1: – fonctionnent en X. 21 – sont de type DCE

Config. - Routeur central (3) Encapsulation FRAME-RELAY En Frame-relay, les paquets peuvent être encapsulés en: HDLC, protocole propriétaire utilisé entre autre par Cisco. PPP, protocole standardisé donc multiplateforme. Il faut utiliser une encapsulation de type IETF ou Cisco. IETF: est utilisé entre un routeur Cisco et un routeur d’une autre marque. CISCO: peut être utilisé entre deux routeurs Cisco.

Config. - Routeur central (2) Configuration des interfaces Serial

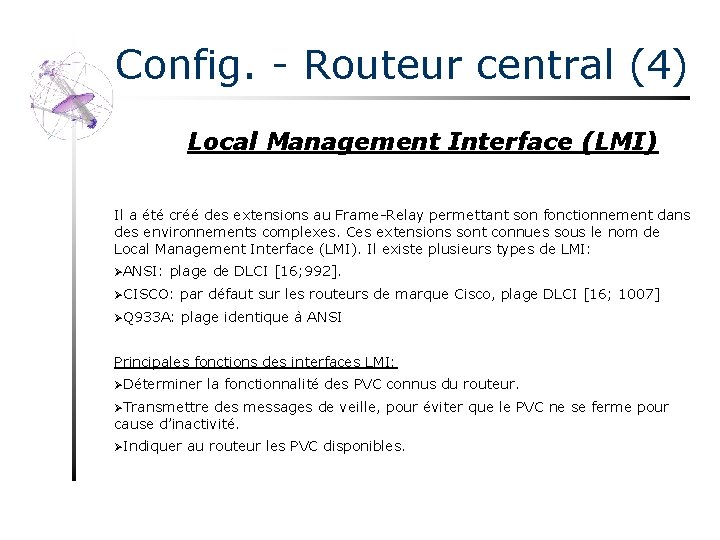

Config. - Routeur central (4) Local Management Interface (LMI) Il a été créé des extensions au Frame-Relay permettant son fonctionnement dans des environnements complexes. Ces extensions sont connues sous le nom de Local Management Interface (LMI). Il existe plusieurs types de LMI: ANSI: plage de DLCI [16; 992]. CISCO: par défaut sur les routeurs de marque Cisco, plage DLCI [16; 1007] Q 933 A: plage identique à ANSI Principales fonctions des interfaces LMI: Déterminer la fonctionnalité des PVC connus du routeur. Transmettre des messages de veille, pour éviter que le PVC ne se ferme pour cause d’inactivité. Indiquer au routeur les PVC disponibles.

Config. - Routeur central (2) Configuration des interfaces Serial

Routeurs - DLCI

Config. - Routeur d'accès Configuration des routeurs CISCO interface serial

Config. - Routeur d'accès Configuration des routeurs CISCO interface ethernet + RIP

Config – Routeur d'accès Configuration du routeur XYPLEX Purge internet address define internet network 192. 168. 3. 1 if 1 define internet network 192. 168. 0. 3 if 2 define link w 1 protocol frame relay ansi define if 2 name wan define if 2 state enable define ip route state enable define rip if all state enable

Config. - Routeur central (5) Data link connection identifier (DLCI) Le DLCI est un numéro de canal qui est inclut dans les entêtes de trames Frame. Relay. Il sert à informer le réseau du circuit logique suivront les données. Le DLCI définit une stratégie de « routage » pour le protocole Frame-Relay

Routeurs - DLCI

Config. - Routeur central (2) Configuration des interfaces Serial

Conclusion La Frame-Relay permet de mettre en oeuvre un WAN, en utilisant un parc réseau hétérogène, ici Cisco et Xyplex. Les protocoles propriétaires Cisco ne permettent aucune interaction avec des équipements de marque différente. Des protocoles standardisés sont nécessaire au bon fonctionnement d'un réseau hétérogène, cas le plus fréquent dans des réseaux de grande taille. Vive Ethernet !
