Sound Decoder Vorbereitung der Sounds Programmierung der Decoder
Sound Decoder Vorbereitung der Sounds Programmierung der Decoder Arnold@Huebsch. at http: //AMW. huebsch. at

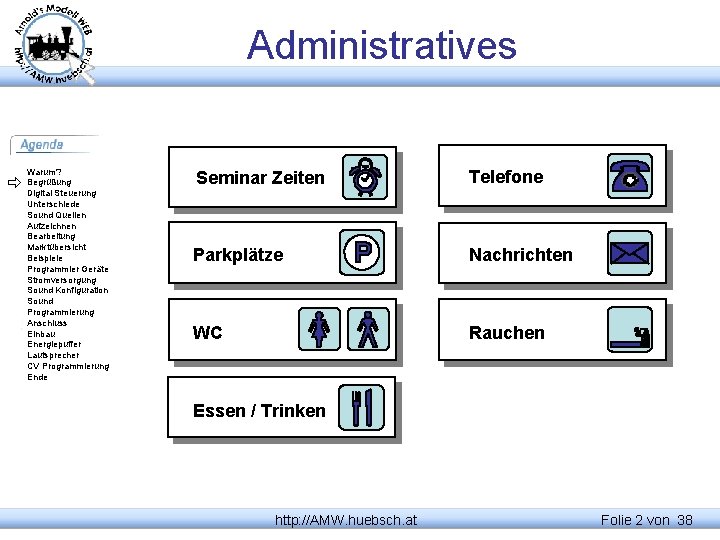

Administratives Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Seminar Zeiten Telefone Parkplätze Nachrichten WC Rauchen Essen / Trinken http: //AMW. huebsch. at Folie 2 von 38
Agenda Vorstellungsrunde Digital Steuerung Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Unterschiede der Realisierung Geräuschquellen Marktübersicht Programmiergeräte Stromversorgung Sound-Konfiguration Programmierung Lautsprecher http: //AMW. huebsch. at Folie 3 von 38

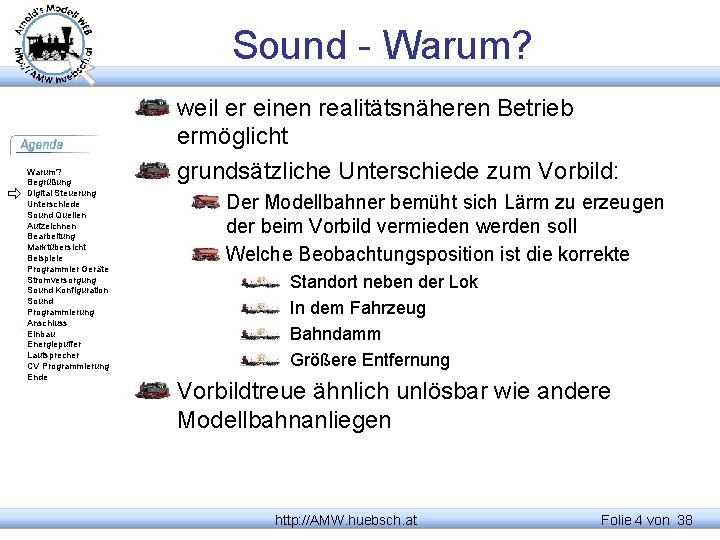

Sound - Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende weil er einen realitätsnäheren Betrieb ermöglicht grundsätzliche Unterschiede zum Vorbild: Der Modellbahner bemüht sich Lärm zu erzeugen der beim Vorbild vermieden werden soll Welche Beobachtungsposition ist die korrekte Standort neben der Lok In dem Fahrzeug Bahndamm Größere Entfernung Vorbildtreue ähnlich unlösbar wie andere Modellbahnanliegen http: //AMW. huebsch. at Folie 4 von 38
Digital Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende u tröööööt t http: //AMW. huebsch. at Folie 5 von 38
Realisierung Es gibt mehrere Ansätze Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende stationäre Geräuscherzeugung analoge Soundlösungen Kombidecoder (Geräusch und Fahrdecoder) Arbeitszustand der Regelung kann in die Signalerzeugung aufgenommen werden derzeit meistens groß -> schwierig einzubauen 2 getrennte Decoder leichter einzubauen Decoder arbeitet im „Blindflug“ SUSI, kann Daten weitergeben http: //AMW. huebsch. at Folie 6 von 38
Unterschiede Decoder Bauform und Einbaumöglichkeiten Verdrahtungsaufwand Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Anzahl der gleichzeitig möglichen Sounds Speichermöglichkeiten, Größe der Sounds Einzelsound 5 Sekunden oder mehrere Minuten gesamt 20 bis 900 Sekunden Programmiermöglichkeiten, Werkzeuge Lautstärke DCC Konformität kann der Decoder auch 12 -Funktionsmodus 20 und 28 Funktionen sind schon NMRA Norm Verfügbarkeit von Sounds bietet der Hersteller auch Sounds an verschlüsselt und nicht bearbeitbar? wie erfolgt das Ändern der Sounds http: //AMW. huebsch. at Folie 7 von 38
Geräusche - Quellen Geräuschsammlungen der Hersteller Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende üblicherweise gut abgestimmt Quellen der Sounds unbekannt Nachbearbeitungen Nebengeräusche von anderen Fahrzeugen meistens verschlüsselt nicht bearbeitbar Öffentliche Geräusch-Sammel-WEBs http: //sounds. huebsch. at Geräusch-CDs Filmaufnahmen Achtung Copyrights beachten! Sound-Aufnahmen beim Vorbild http: //AMW. huebsch. at Folie 8 von 38
Geräuschaufzeichnungen gutes Mikrofon mit Richtcharakteristik Aufnahmen können kaum „repariert“ werden Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Standort etwa dort, wo der Modellbahner steht andere Standorte nötig, um „Details“ besser aufnehmen zu können Publikumstage generell ungeeignet Geräuschaufnahmen noch störungsanfälliger als Fotografieren Aufnahmegerät eher unwichtig weil: Wiedergabe Mono geringe Samplingrate kleine Lautsprecher http: //AMW. huebsch. at Folie 9 von 38
Digitalisierung die Digitalisierung erfolgt durch Abtastung des analogen Signals Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende es wird die Spannung in regelmäßigen Abständen gemessen und gespeichert daraus wird das Signal rekonstruiert Höchste Aufzeichnungsfrequenz ist die halbe Abtastrate 11, 025 k. Hz -> 5512 Hz 22, 050 k. Hz -> 11025 Hz Hohe Abtastrate -> Speicherplatz http: //AMW. huebsch. at Folie 10 von 38
Bearbeitung Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende WAV Dateiformat beliebige Sound. Editoren können benutzt werden NGWave, Gold. Wave, Nero uvm. Ausschneiden der Stückchen Anpassen der Lautstärke Aussteuerung etwa 60 -75% Abstimmung zu anderen Sounds Last-, Normal- und Leerlaufzustand http: //AMW. huebsch. at Folie 11 von 38
Marktübersicht Dietz Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende etabliert im Großbahnbereich H 0 Decoder werden unter Uhlenbrok vertrieben ältere Bauformen brauchen viele Kabel aktuelle Bauform verwendet SUSI wurde von Dietz entwickelt sehr hohe Qualität der angebotenen Sounds viele Teile sind aber auch hier zusammengestellt 16 k. Hz Samplingrate Keine Möglichkeit selbst Projekte zu erstellen http: //AMW. huebsch. at Folie 12 von 38

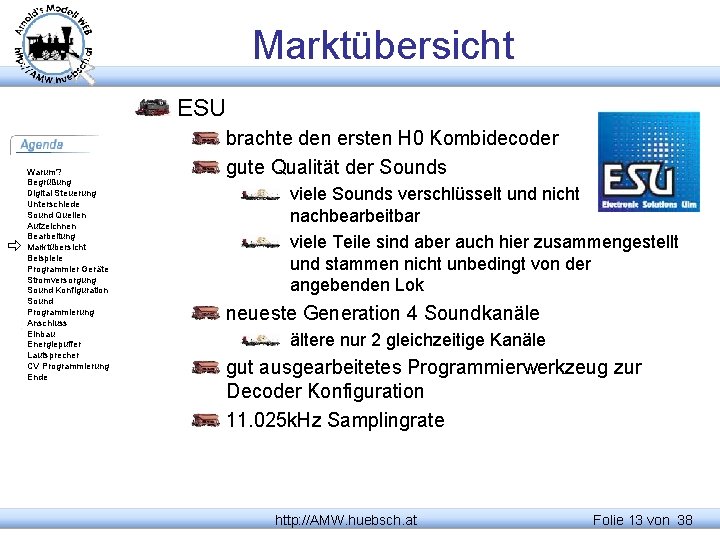

Marktübersicht ESU Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende brachte den ersten H 0 Kombidecoder gute Qualität der Sounds viele Sounds verschlüsselt und nicht nachbearbeitbar viele Teile sind aber auch hier zusammengestellt und stammen nicht unbedingt von der angebenden Lok neueste Generation 4 Soundkanäle ältere nur 2 gleichzeitige Kanäle gut ausgearbeitetes Programmierwerkzeug zur Decoder Konfiguration 11. 025 k. Hz Samplingrate http: //AMW. huebsch. at Folie 13 von 38
Marktübersicht Phoenix hervorragende US Sounds Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Kleines Angebot an Europavorbildern Decoder für Großbahnen gute Qualität der Sounds Gute Sounds verschlüsselt und nicht nachbearbeitbar http: //AMW. huebsch. at Folie 14 von 38
Marktübersicht ZIMO Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende MX 690 für Großbahn MX 640 für H 0 32 (16) MBit Speicher keine Sound Schnipsel Ein Geräusch kann den gesamten Speicher füllen Überangebot an Sounds die der Anwender selbst im Decoder wählt z. B. andere Hupe Kleines (wachsendes) Angebot an Geräuschen 11. 025 oder 22. 050 k. Hz Samplingrate Loops werden im Sound definiert http: //AMW. huebsch. at Folie 15 von 38
Marktübersicht c. T Elektronik v. Tran Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende bietet Sound Kombidecoder 3 Soundkanäle 2 – 16 MBit Speicher derzeit 2009 üblicherweise 16 MBit Zusatzfunktionen auch auf Sounddecodern faktisch kein Sound Archiv Anwender muss Geräusche suchen Programmiertool simpel Windows Oberfläche zu einem DOS Tool 11. 025 k. Hz Samplingrate 22. 050 k. Hz seit 2009 http: //AMW. huebsch. at Folie 16 von 38

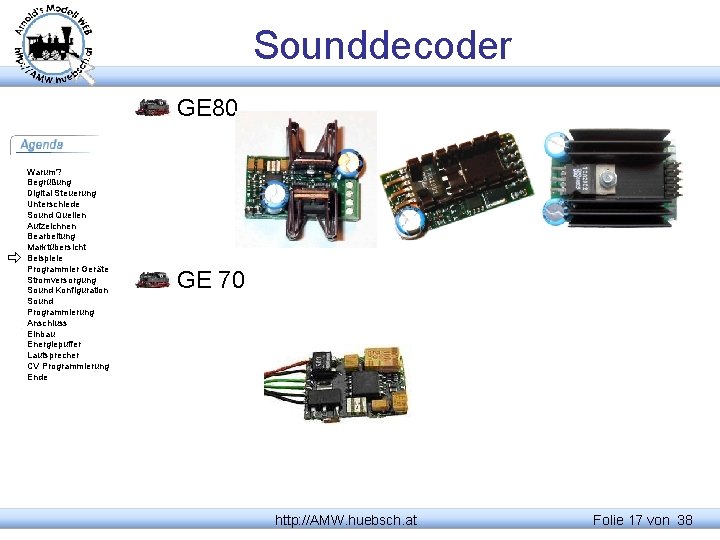

Sounddecoder GE 80 Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende GE 70 http: //AMW. huebsch. at Folie 17 von 38
Kombidecoder SL 80 Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende SL 51 SL 74 http: //AMW. huebsch. at Folie 18 von 38

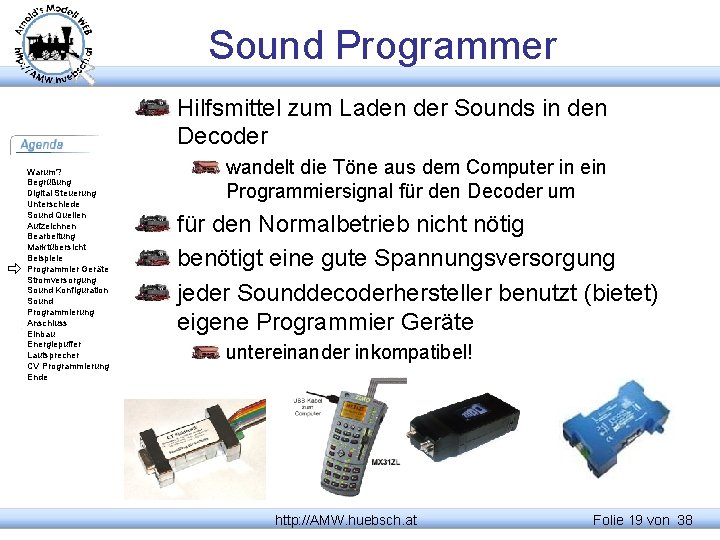

Sound Programmer Hilfsmittel zum Laden der Sounds in den Decoder Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende wandelt die Töne aus dem Computer in ein Programmiersignal für den Decoder um für den Normalbetrieb nicht nötig benötigt eine gute Spannungsversorgung jeder Sounddecoderhersteller benutzt (bietet) eigene Programmier Geräte untereinander inkompatibel! http: //AMW. huebsch. at Folie 19 von 38
Stromversorgung Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende jeder Programmer benötigt eine Stromversorgung zu niedrige Spannung und schwache Leistung führt zu fehlerhafter Programmierung. starker Trafo 1 A Steckernetzteil > 14 V Alternative: DCC Versorgung http: //AMW. huebsch. at Folie 20 von 38
Sound Konfiguration WEB die Tran Decoder sind bereits vorkonfiguriert Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Dampf-, Diesel-, Elektrolok passt sicher nirgends exakt Sounds sind nachladbar http: //AMW. huebsch. at Folie 21 von 38

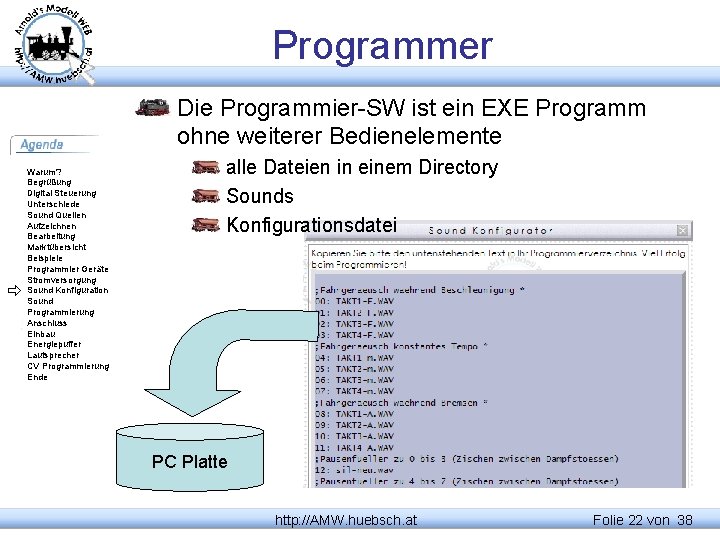

Programmer Die Programmier-SW ist ein EXE Programm ohne weiterer Bedienelemente Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende alle Dateien in einem Directory Sounds Konfigurationsdatei PC Platte http: //AMW. huebsch. at Folie 22 von 38
Programmierung Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Zählt hoch http: //AMW. huebsch. at Folie 23 von 38

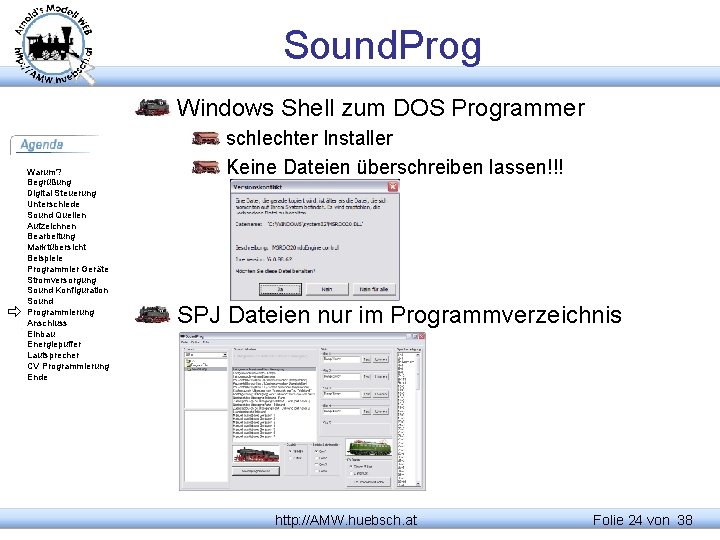

Sound. Prog Windows Shell zum DOS Programmer Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende schlechter Installer Keine Dateien überschreiben lassen!!! SPJ Dateien nur im Programmverzeichnis http: //AMW. huebsch. at Folie 24 von 38
ESU mehrere Generationen von Decodern jeweils neuere Programmiergeräte nötig Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Nur bedingte Rückwärtskompatibilität große Sammlung an Geräuschen http: //AMW. huebsch. at Folie 25 von 38

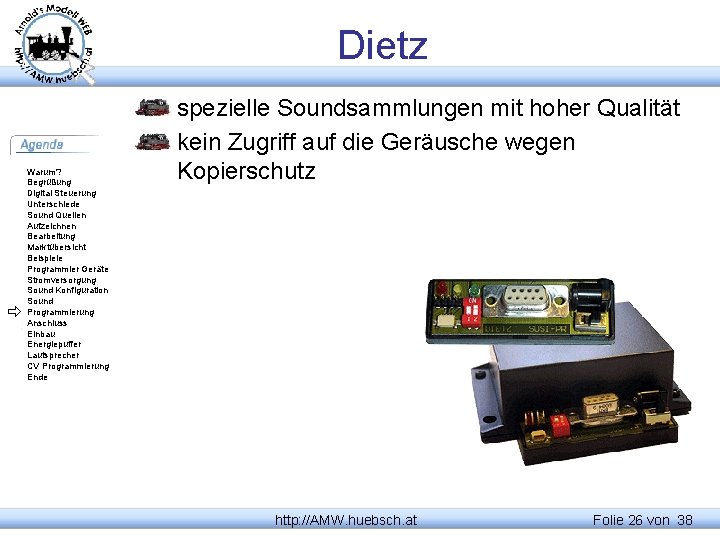

Dietz Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende spezielle Soundsammlungen mit hoher Qualität kein Zugriff auf die Geräusche wegen Kopierschutz http: //AMW. huebsch. at Folie 26 von 38
ZIMO Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende spezielle Soundsammlungen mit hoher Qualität Extrem großer Speicher 11. 025 und 22. 050 k. Hz Sound Files http: //AMW. huebsch. at Folie 27 von 38

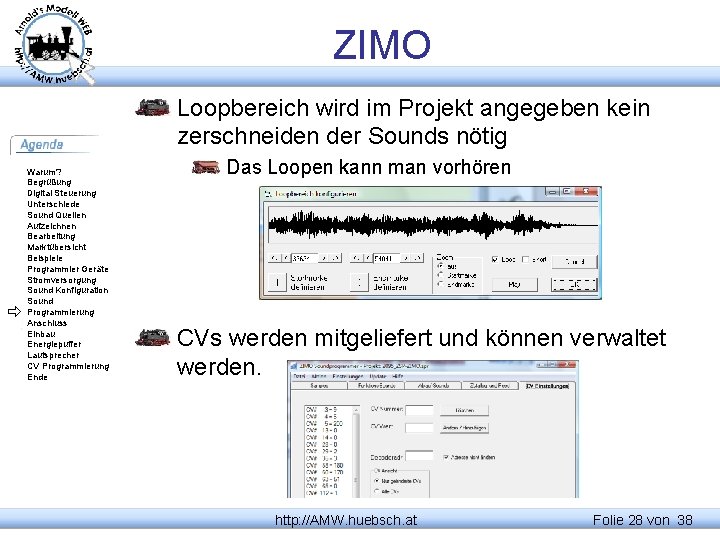

ZIMO Loopbereich wird im Projekt angegeben kein zerschneiden der Sounds nötig Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Das Loopen kann man vorhören CVs werden mitgeliefert und können verwaltet werden. http: //AMW. huebsch. at Folie 28 von 38

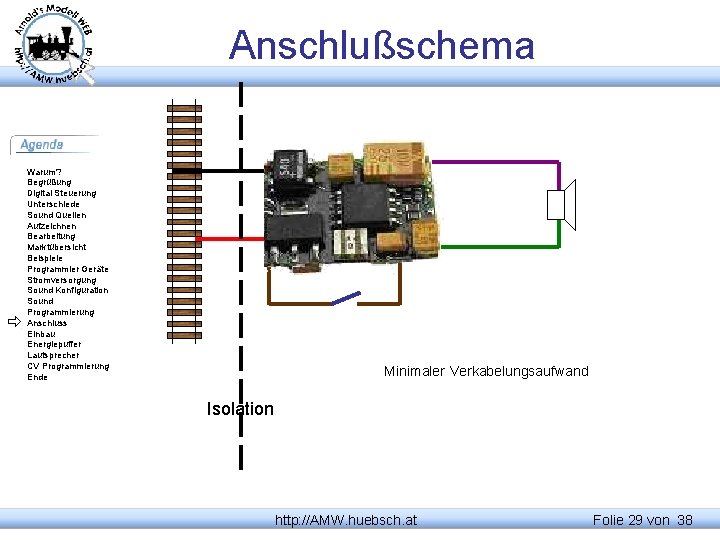

Anschlußschema Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Minimaler Verkabelungsaufwand Isolation http: //AMW. huebsch. at Folie 29 von 38
Decodereinbau Beispiel Stainz Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende http: //AMW. huebsch. at Folie 30 von 38
Strompuffer durch verschmutzte Schienen kann es zu Stromversorgungsunterbrechungen kommen Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Geräusch wird dadurch unterbrochen Die Pufferschaltung füllt kurze Unterbrechungen verhindert einen Kurzschluss bei leerem Kondensator http: //AMW. huebsch. at Folie 31 von 38
Lautsprecher wesentlicher Baustein der Sounderzeugung unbedingt eine „Lautsprecherbox“ bauen Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Ein blanker Lautsprecher produziert einen akustischen „Kurzschluss“ http: //AMW. huebsch. at Folie 32 von 38
Lautsprecher Bauform Mechanische Größe Impedanz beachten Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Verzerrungen Lautstärke Elektrische Bauart muss passend sein Piezo-Lautsprecher können teilweise nicht verwendet werden Bei Gartenbahnen wasserdichte Charlotten verwenden Feuchtigkeit weicht das Papier auf http: //AMW. huebsch. at Folie 33 von 38
CV Möglichkeiten Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Moderne Soundbausteine bieten die Möglichkeit neben den Geräuschen weitere Einstellungen vornehmen zu können NMRA Function Mapping Zum umdefinieren der Tasten, damit umgeht man Doppelbelegungen und andere Konflikte Beeinflussung der Decoder Features Ein/Aus von Zufallsgeräuschen Häufigkeit der Zufallsgeräusche Zeit zwischen Auspuffstößen Bremsschwelle (Quietschen) Lautstärke Stark und Schwachzeiten Klangfarbe Alles on the fly programmierbar http: //AMW. huebsch. at Folie 34 von 38
Beispiel Tran – altes CV Layout Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende Tieferes volleres Geräusch CV 53 niedriger setzen Leiser stellen CV 55 = 1 Zufallsgeräusch aus CV 63/64 = 0 Nur Geräusch 2 leiser CV 57 Bit 0/1 z. B. CV 57=2 Kein Wegfahrpfeifen CV 49 Bit 6=0 z. B. : CV 49=66 http: //AMW. huebsch. at Folie 35 von 38
Hinweise ZIMO CVs CV 300= x Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende x = Funktionstaste dann Probehören und mit 2 x F 8 speichern CV 302=75 Fahrzeug kalibriert sich selbst CV 265=0, 1, 2 Definiert das Fahrzeug Dampf, Diesel, Elektro Lautstärke wird während der Soundzuordnung einzeln über den Geschwindigkeitsregler eingestellt. Gesamtvolumen über CV 266 http: //AMW. huebsch. at Folie 36 von 38
Praxis ZIMO MX 690/640 Vorführung von Soundeinstellungen und Möglichkeiten Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende CV 300=xxx CV 265 Umstellung auf vorbereitete Sound Zusammenstellungen Kalibrierung über CV 302=75 Lautstärkeneinstellung http: //AMW. huebsch. at Folie 37 von 38
Danke für Ihre Aufmerksamkeit Warum? Begrüßung Digital Steuerung Unterschiede Sound Quellen Aufzeichnen Bearbeitung Marktübersicht Beispiele Programmier Geräte Stromversorgung Sound Konfiguration Sound Programmierung Anschluss Einbau Energiepuffer Lautsprecher CV Programmierung Ende http: //AMW. huebsch. at Folie 38 von 38
