Úvod do problému �Klientem je Československá církev husitská, konkrétně její farář Tomáš Karel, který potřebuje poradit s vytápěním kostela v Úpici. �A Quantum energie se bude snažit jeho přání vyhovět s co nejlepším a nejlevnějším způsobem vytápění.
Plynová přípojka � výkopové práce a záhrn vyjde na 1 m kolem 150 Kč � folie stojí 8 Kč/ m � vyhledávací drát vyjde na 1 m kolem 12 Kč � písek 60 Kč / m � Hadice 5/4" 80 Kč / m � zapískování +položení vodiče + zapískování +položení folie+ zapískování - práce 120 Kč/m � minimální cena : � 150+8+12+60+80+120=430 * 100 m = 43 000 Kč � Informace pochází od soukromé firmy, která má dlouholetou praxi v oboru.
Komínové těleso �Komín zůstane zachován tak je, nebude naším systémem využíván z důvodu typu navrženého kotle. �Jedná se kotel kondenzační závěsný, odvod spalin bude řešen skrz obvodovou stěnu. �Vzniklý kondenzát bude odveden odpadním potrubím do kanalizace.
Plynový kotel Výrobce: Dakon Typ: KZ 14 R Váha: 45 Kg Katalogová cena: 41 988 Kč Internetová cena: 27 292 Kč Jmenovitý výkon je plynule regulovatelný v rozsahu 4 až 15 k. W. Vyrábí se ve svislém provedení o celkové výšce 1 863 mm. Vysoká účinnost až 109 %. Úspory paliva až 30% při nízkoteplotním provozu oproti kotlům s tradičním spalováním. Možnost připojení odtahu spalin až do 32 m. Plynulá modulace výkonu pro topení i ohřev teplé vody. Mikroprocesorové řízení s možností nastavení mnoha provozních parametrů. Možnost využití vestavěné ekvitermní regulace, dlouhá životnost, vysoká spolehlivost, nový moderní design s kompaktními rozměry, jednoduchá obsluha.
Výpočet Q dle ČSN � � � Příklad výpočtu Q zdi ze dvou materiálů – kámen , cihla. Q=k*S*(ti-te) O tepelná ztrátě větráním jsme neuvažovali. � � � � � S = 6, 1 · 3, 1 = 18, 91 m 2 Sk = 6, 1 · 1 = 6, 1 m 2 Sc = 6, 1 · 2, 1 = 12, 81 m 2 Kk = = 0, 43 Qk = 0, 43 · 6, 1 · (20 – (-18)) Qk = 99, 674 W Kc = = 1, 34 Qc = 1, 34 · 12, 81 · (20 (-18)) Qc = 652, 285 W Q = 751, 959 W

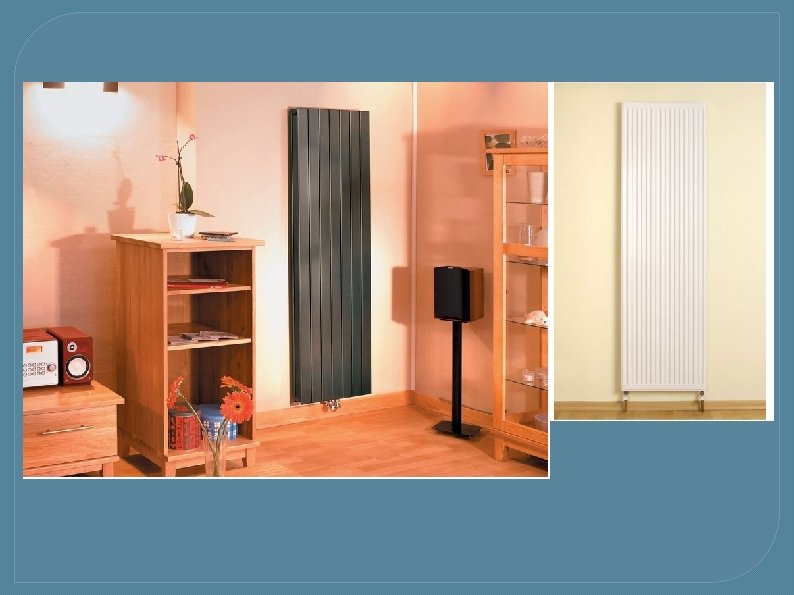

Sálavá otopná tělesa K 10 � Designové otopné těleso KORATHERM VERTIKAL představuje moderní design spojený s efektivním způsobem sdílení tepla ve vytápěné místnosti. Její čelní plocha zvýrazňuje sálavou složku tepla a navazuje tak rychlejší pocit tepelné pohody. � Je určena pro dvoutrubkové otopné soustavy s nuceným oběhem teplonosné látky, otopné profily jsou orientovány svisle, připojení na otopnou soustavu je boční shora dolů.

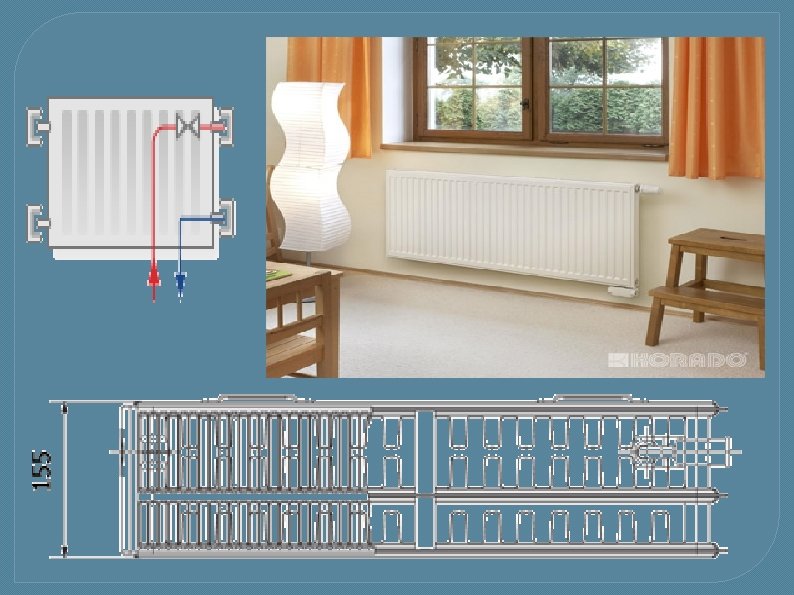

Desková Otopná tělesa 33 VK �Model RADIK VK je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. �Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.

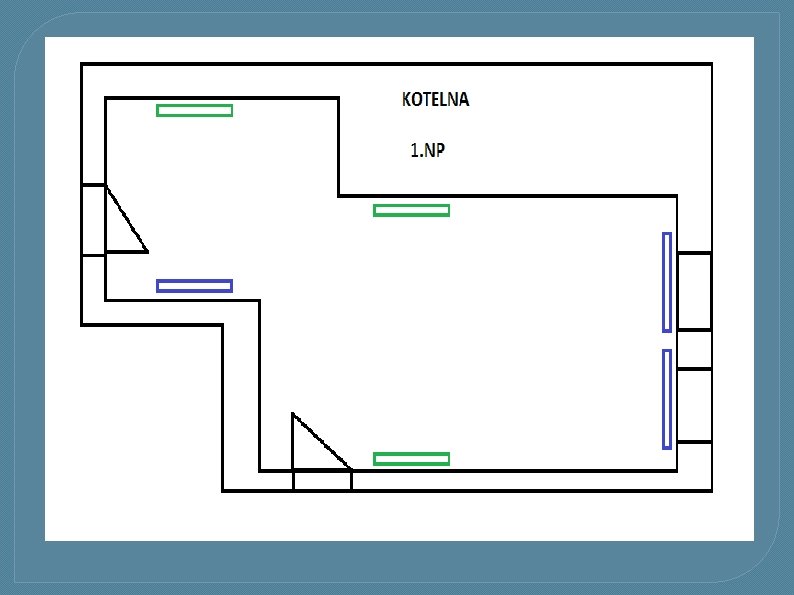

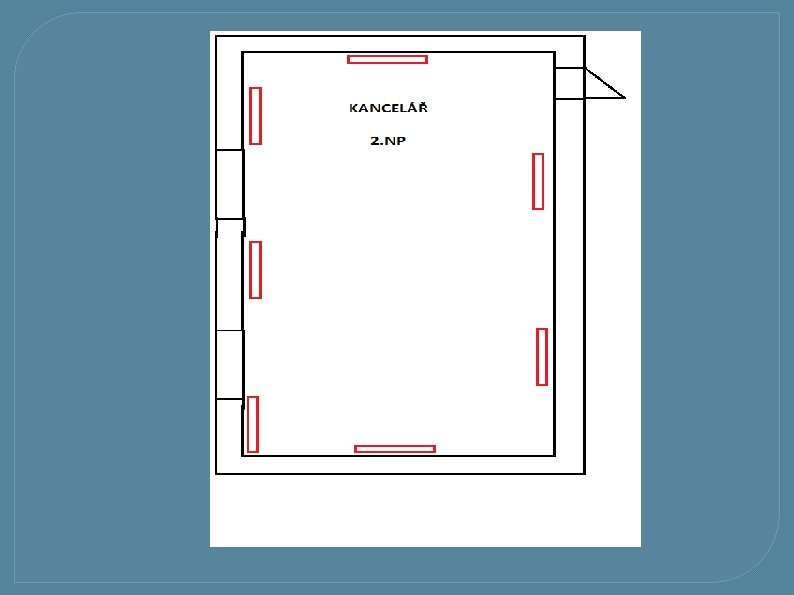

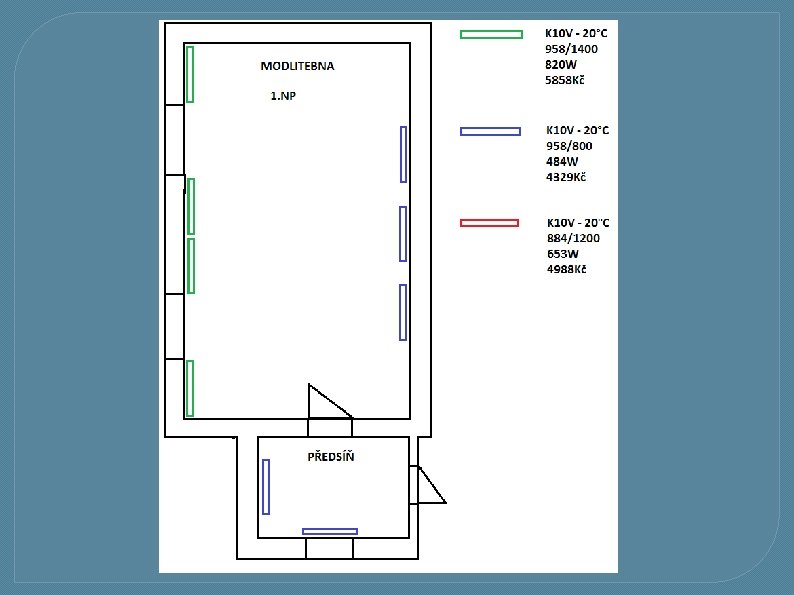

Investiční náklady Možnost 1. : Koratherm Vertikal-Na celou OS použijeme 22 otopných těles vertikál = 110954, -předpovídaná cena kotle = 41988, ->pro materiál na rozvod topného média jsme se rozhodly pro 2 možnosti: Materiál z : A) Mědi – 191, - / 5 m (=11460, -) B) Pexanu – 460, - / 5 m (=27600, -) …. . celková délka potrubí je cca 300 m -celkové investiční náklady pro typ ot k 10 v činí A) 209407, - / přibližná investiční návratnost je 11, 5 let B) 225542, - / přibližná investiční návratnost je 12, 5 let �

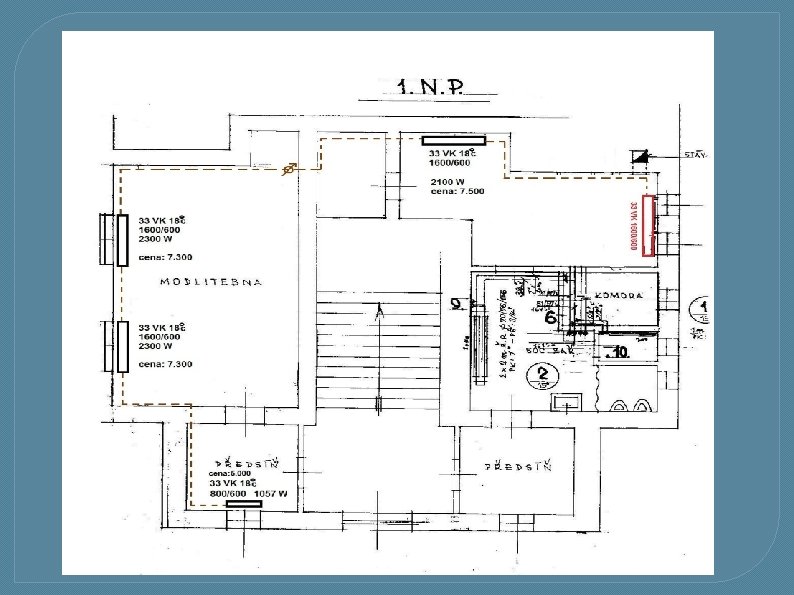

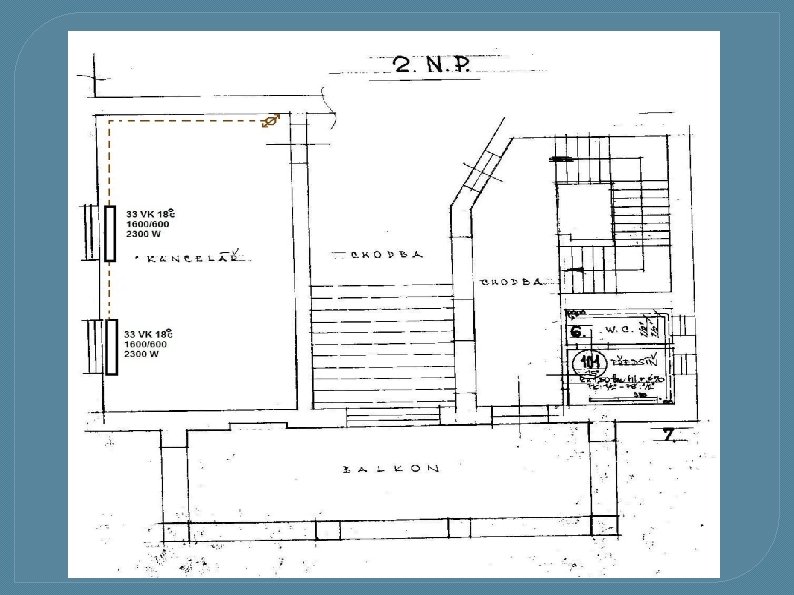

Možnost 2. : VK 33 -Na celou OS pouzijeme 7 otopnych těles vk = 48800, - kotel = 41988, -> pro materiál na rozvod topného média jsme se rozhodly pro 2 možnosti: Materiál z: A) Mědi – 191, - / 5 m (=4737, -) B) Pexanu – 460, - / 5 m (=11408, -)…. . celková délka potrubí je cca 124 m -celkové investiční náklady pro typ ot vk činí A) 140525, - / přibližná investiční návratnost je 8 let B) 147196, - / přibližná investiční návratnost je 8 let �
Plynová topidla Karma zaručují vysoký standard vytápění. V nabídce naleznete klasická podokení topidla s odtahem přes zeď i s odtahem do komína a dále komfortní topidla imitující krb. Součástí nabídky jsou i populární vafky (Gamaty) v moderním provedení, které umožňuje snadnou výměnu za staré modely. Všechny nabízené výrobky vynikají moderním designem, vysokou výhřevností, ekonomickým provozem a snadnou obsluhou.
Plynová topidla - Odtah do komína Komínová topidla doplňují sortiment klasických podokeních topidel a zároveň jsou variantou pro vytápění místností, kde je nutné zajistit odtah spalin do komína. Tato topidla vynikají vysokou výhřevností, nízkými pořizovacími náklady a ekonomickým provozem. Plynová topidla - Odtah přes zeď Beta Klasická podokení konvenční topidla jsou řešením pro místnosti, kde je ideální variantou odtah spalin přes zeď. Topidla jsou svými funkčními vlastnostmi plně srovnatelná s ostatními typy vytápění a vzhledem k tomu, že odolávají i teplotám pod bodem mrazu jsou výbornou variantou vytápění pro chaty a chalupy.
Plynová topidla - Odtah přes zeď Gamat Topidla řady Gamat navazují na starší typy topidel Gamat prodávaných v Čechách před 10 a více lety. Jejich výhodou je identické provedení přívodu plynu a odtahového systému, takže při výměně starých topidel Gamat není nutné provádět žádné stavební úpravy.
Karma GAMA F+5 Plynové topidlo o výkonu 5 k. W s odtahem spalin do komína a velmi jednoduchou obsluhou. Nastavená teplota je udržována automaticky. Topidlo je vybaveno mechanickou regulací teploty - termostatem a piezozapalovačem, kterým se zapaluje věčný plamínek. Ten může hořet po celou topnou sezónu, současně zajišťuje přes termoelektrickou pojistku bezpečný provoz kamen. V případě výpadku plynu nebo zhasnutí plamene se automaticky uzavře přívod plynu do topidla. Topidlo odolává teplotám pod bodem mrazu a nevyžaduje připojení k elektrické energii.
-výkon topidla 5 k. W -topidlo vhodné pro místnosti o objemu až 100 m 3 -automatické udržování teploty místnosti bez nutnosti další obsluhy -mechanická regulace teploty v rozsahu 10° až 35°C -nevyžaduje připojení k elektrické energii -nezámrznost topidla -vysoká účinnost topidla (vyšší než otopné systémy s kotlem) -nezávislost topidla -piezoelektrické zapalování -věčný plamínek -vysoká bezpečnost provozu -bezpečnostní pojistka plamene -oboustranně smaltované stěny spalovací komory -plynový hořák z nerezové oceli -plynový ventil CR 640 -umístění – postaveno na podlaze -otevřený spalovací okruh -vzduch pro hoření je nasáván z místnosti -odvod spalin je vyveden do komína (průměr 80 mm) -kryt topidla z ocelového plechu chráněného speciálními práškovými barvami -tovární nastavení pro zemní plyn -možnost přestavení na propan-butan -záruka 24 měsíců
PARAMETRY: Barva okrová hmotnost (kg) 24 Barva mřížek na topidle hnědá Výměník smaltovaný Elektrické připojení / příkon nevyžaduje Připojení plynu G 1/2 Odstup topidla od zdi (mm) 160 Rozměry vnější - š x h x v (mm) 632 x 316 x 658 Jmenovitý tepelný výkon, max. (k. W) 5 Spotřeba - zemní plyn (m 3/h) 0, 533 Spotřeba - propan butan (m 3/h) 0, 416 Účinnost (%) 88 Průměr odtahu přes zeď (mm) 80 Cena s DPH: 7. 945, - Kč
KARMA BETA 5 MECHANIC Plynové topidlo o výkonu 4, 7 k. W s odtahem spalin přes zeď a velmi jednoduchou obsluhou. Nastavená teplota je udržována automaticky. Topidlo je vybaveno mechanickou regulací teploty - termostatem a piezozapalovačem, kterým se zapaluje věčný plamínek. Ten může hořet po celou topnou sezónu, současně zajišťuje přes termoelektrickou pojistku bezpečný provoz kamen. V případě výpadku plynu nebo zhasnutí plamene se automaticky uzavře přívod plynu do topidla. Topidlo odolává teplotám pod bodem mrazu a nevyžaduje připojení k elektrické energii.
výkon topidla 4, 7 k. W topidlo vhodné pro místnosti o objemu až 100 m 3 automatické udržování teploty místnosti bez nutnosti další obsluhy mechanická regulace teploty v rozsahu 13 -38 °C nevyžaduje připojení k elektrické energii nezámrznost topidla vysoká účinnost topidla (vyšší než otopné systémy s kotlem) nezávislost topidla piezoelektrické zapalování věčný plamínek vysoká bezpečnost provozu bezpečnostní pojistka plamene plynotěsná spalovací komora z ocelového plechu oboustranně smaltované stěny spalovací komory plynový hořák z nerezové oceli plynový ventil SIT 630 EUROSIT umístění zavěšením na zeď spalovací okruh plynotěsně oddělen od prostředí místnosti vzduch pro hoření je nasáván z venkovního prostoru odvod spalin je vyveden přes venkovní zeď otvorem o průměru 122 mm kryt topidla z ocelového plechu chráněného speciálními práškovými barvami maximální tloušťka zdi 82 cm tovární nastavení pro zemní plyn možnost přestavení na propan-butan záruka 24 měsíců výdechovou část nelze umístit na šikmé střechy upevňovací materiál a díly pro zavěšení kamen na zeď venkovní krycí koš kompletní sestava výdechové části trubice odtahu přes zeď délky 60 cm (lze doobjednat délku až 82 cm)
PARAMETRY: Barva okrová, hnědá, bílá hmotnost (kg) 30 Barva mřížek na topidle černá(kryt okrová), v barvě krytu Barva venkovního koše hliník nebarvený Volič teploty 13 až 38 Elektrické připojení / příkon nevyžaduje Připojení plynu G 1/2 Rozměry vnější - š x h x v (mm) 808 x 215 x 600 Jmenovitý tepelný výkon, max. (k. W) 4, 7 Jmenovitý tepelný příkon, max. (k. W) 5, 6 Spotřeba - zemní plyn (m 3/h) 0, 59 Spotřeba - propan butan (m 3/h) 0, 38 Účinnost (%) 87% Střed odtahu od levého okraje (mm) 363 Průměr odtahu přes zeď (mm) 122 Cena s DPH: 8. 840, - Kč
GAMAT 471 Plynové topidlo o výkonu 4, 6 k. W s odtahem spalin přes zeď je vybaveno mechanickou regulací teploty termostatem, a piezozapalovačem, kterým se zapaluje věčný plamínek. Topidlo odolává teplotám pod bodem mrazu a nevyžaduje připojení k elektrické energii. Odtah řešen dvěma trubkami nad sebou.
PARAMETRY: Výkon(k. W) 4, 6 Odtahem spalin přes zeď Systém odtahu dvě trubky nad sebou Regulace teploty mechanická (termostat) Zapalování piezozapalovač Věčný plamínek ANO Připojení k elektrické energii nevyžaduje
Zdroje: �Naše znalosti a zkušenosti ze školy a popřípadě praxe. �Od soukromých podnikatelů pracujících v tomto odvětví. �Internetové zdroje.
Tým, který pracoval na tomto projektu: �Josef Brandejs �Josef Bříza �Tomáš Černý �Vít Gaďurek �Zdeněk Jezdinský �Jan Klička �Zdeněk Ryšavý �Petr Vojtěch �Jiří Zíma
Poděkování: � Věřím, že pakli-že naše firma bude vybrána k realizaci tohoto projektu, tak bude docíleno nejvyšší spokojenosti a kvality. � Zároveň děkujeme všem našim učitelům a mistrům za pomoc při řešení tohoto projektu. � Chtěli bychom srdečně poděkovat, že jste nás pozvali do tohoto projektu. Práce na tomto projektu pro nás byla přínosem. � Díky Vám jsme mohli prověřit naše vědomosti a zdokonalit vše co jsme se ve škole naučili v praxi na Vašem projektu o kostelu v Úpicích.
Jsme rádi, že jsme se na tomto projektu mohli podílet a děkujeme vám.
