Sončne elektrarne zahtevajo malo vzdrževanja !!! Merjenje jakosti sončnega sevanja in U-I karakteristik fotonapetostnih modulov! Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 1

Merjenje U-I karakteristik fotonapetostnih modulov Sebastijan Seme, Gorazd Štumberger, Jože Voršič in Aleš Tomažič Univerza v Mariboru Fakulteta za elektrotehniko, računalništvo in informatiko Smetanova 17, 2000 Maribor (Slovenija) Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 2

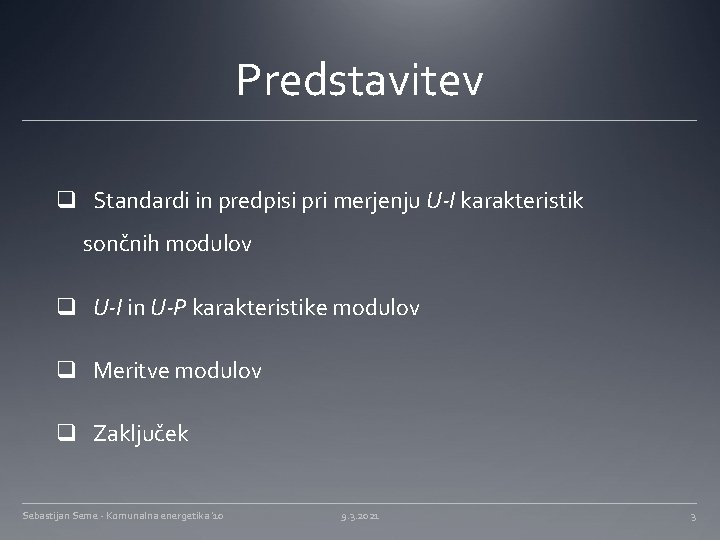

Predstavitev q Standardi in predpisi pri merjenju U-I karakteristik sončnih modulov q U-I in U-P karakteristike modulov q Meritve modulov q Zaključek Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 3

SIST-TP IEC TR 61836: 2005 Sončni fotonapetostni sistemi – Izrazi in simboli SIST EN 60891: 2001 (EN 60891: 1994), SIST EN 60904 -5: 2001 (EN 60904 -5: 1993), Fotonapetostne naprave – 5. del: Določanje ekvivalentne temperature celice (ECT) fotonapetostnih (PV) naprav po metodi napetosti odprtih sponk SIST EN 60904 -1: 2001 (EN 60904 -1: 1993), Postopki za temperaturno in sevalno korekcijo izmerjenih karakteristik I-U fotonapetostnih generatorjev iz kristalnega silicija Fotonapetostne naprave – 1. del: Merjenje fotonapetostnih tokovno napetostnih karakteristik SIST EN 60904 -6: 2001 (EN 60904 -6: 1993), SIST EN 60904 -2: 2001 (EN 60904 -2: 1993), Fotonapetostne naprave – 2. del: Zahteve za referenčne sončne celice SIST EN 61829: 2001 (EN 61829: 1998), SIST EN 60904 -3: 2001 (EN 60904 -3: 1993), Fotonapetostne naprave – 3. del: Postopki merjenja prizemnih fotonapetostnih (PV) sončnih naprav s podatki referenčnega spektralnega sevanja Sebastijan Seme - Komunalna energetika '10 Fotonapetostne naprave – 6. del: Zahteve za referenčne sončne module 9. 3. 2021 Fotonapetostno polje iz kristalnega silicija – Merjenje karakteristike I-U na mestu vgradnje 4

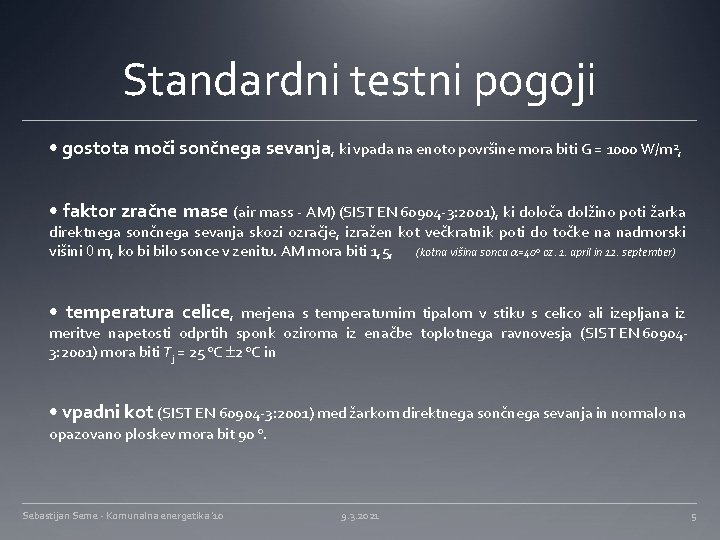

Standardni testni pogoji • gostota moči sončnega sevanja, ki vpada na enoto površine mora biti G = 1000 W/m 2, • faktor zračne mase (air mass - AM) (SIST EN 60904 -3: 2001), ki določa dolžino poti žarka direktnega sončnega sevanja skozi ozračje, izražen kot večkratnik poti do točke na nadmorski višini 0 m, ko bi bilo sonce v zenitu. AM mora biti 1, 5, (kotna višina sonca =400 oz. 1. april in 12. september) • temperatura celice, merjena s temperaturnim tipalom v stiku s celico ali izepljana iz meritve napetosti odprtih sponk oziroma iz enačbe toplotnega ravnovesja (SIST EN 609043: 2001) mora biti Tj = 25 0 C 2 0 C in • vpadni kot (SIST EN 60904 -3: 2001) med žarkom direktnega sončnega sevanja in normalo na opazovano ploskev mora bit 90 0. Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 5

U-I in U-P karakteristika sončne celice Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 6

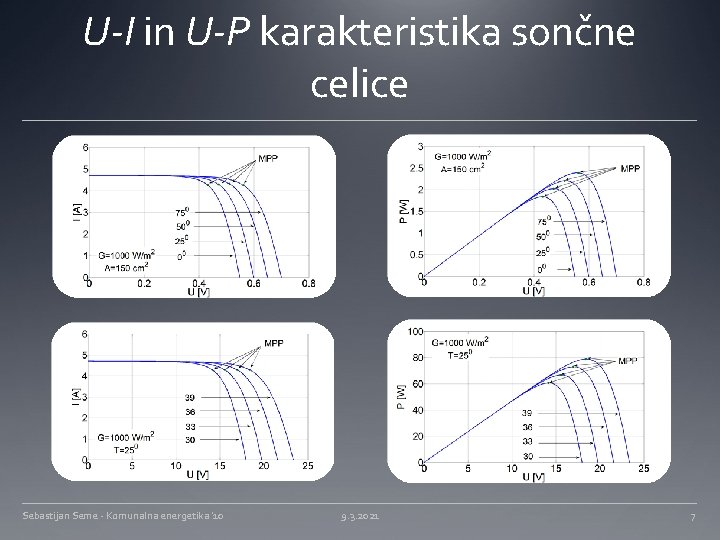

U-I in U-P karakteristika sončne celice Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 7

Monokristalni silicij Meritve Dimenzije [mm] (površina [m 2]) Polikristalni silicij 1445 x 645 x 34 1308 x 1108 x 50 (1, 449) (0, 932) Masa [kg] Št. celic Pmpp [W] Umpp [V] Impp [A] Uos [V] Iks [A] Predvidena cena [€/W] Sebastijan Seme - Komunalna energetika '10 Amorfni silicij 9. 3. 2021 1570 x 953 x 41 (1, 496) 11, 2 4 x 9 105 16, 41 21 7, 2 19 XXX 99 (81)* 17, 1 4, 73 23 5, 82 18, 23 18 x 6 170 25, 3 6, 72 32, 4 7, 55 3, 5 2, 5 3 8

Rezultati meritev Polikristalni silicij Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 9

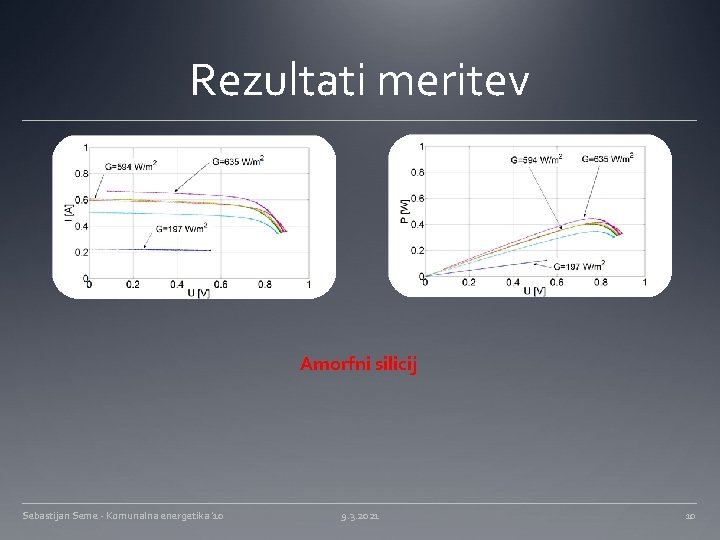

Rezultati meritev Amorfni silicij Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 10

Rezultati meritev Monokristalni silicij Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 11

Primerjava U-I karakteristik Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 a) b) c) polikristalni silicij amorfni silicij monokristalni silicij 12

Zaključek Polikristalni silicij ? ? ? Amorfni silicij ? ? ? Monokristalni silicij Sebastijan Seme - Komunalna energetika '10 ? ? ? 9. 3. 2021 13

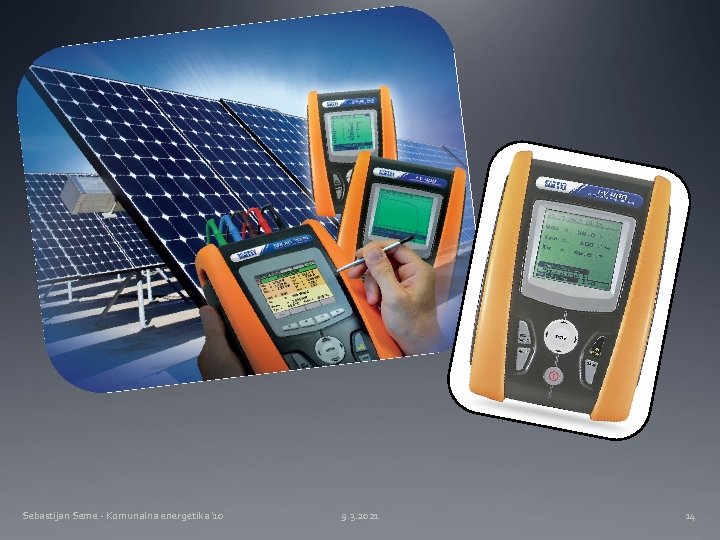

Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 14

Sebastijan SEME UNIVERZA V MARIBORU Fakulteta za elektrotehniko, računalništvo in informatiko Laboratorij za energetiko Smetanova ulica 17 2000 MARIBOR tel. +386(2) 220 -71 -79 fax. +386(2) 252 -54 -81 mail: sebastijan. seme@uni-mb. si splet: http: //www. me. feri. uni-mb. si/, www. powerlab. uni-mb. si Sebastijan Seme - Komunalna energetika '10 9. 3. 2021 15
