SONDEX AS est le 2me constructeur mondial de

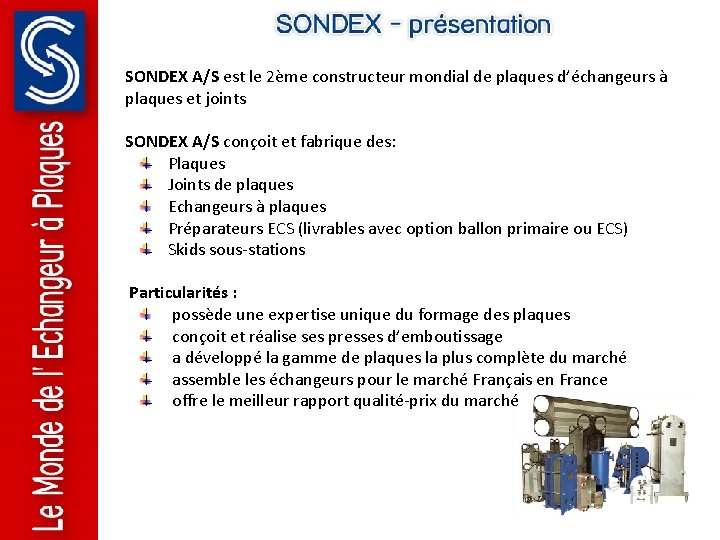

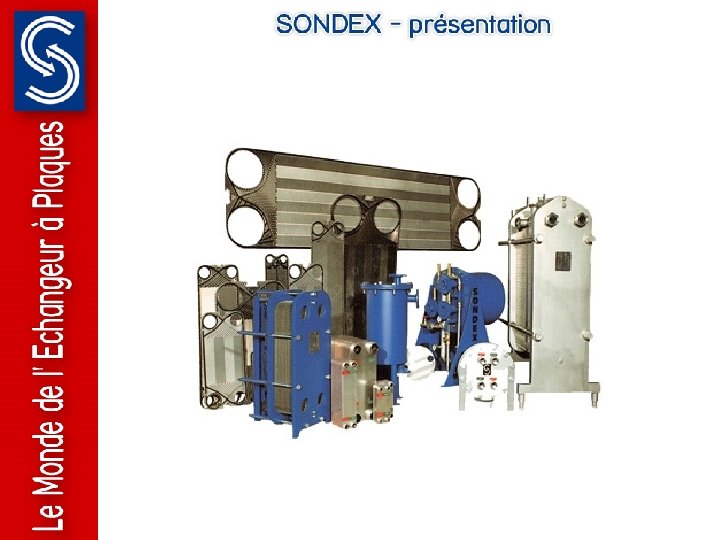

SONDEX A/S est le 2ème constructeur mondial de plaques d’échangeurs à plaques et joints SONDEX A/S conçoit et fabrique des: Plaques Joints de plaques Echangeurs à plaques Préparateurs ECS (livrables avec option ballon primaire ou ECS) Skids sous-stations Particularités : possède une expertise unique du formage des plaques conçoit et réalise ses presses d’emboutissage a développé la gamme de plaques la plus complète du marché assemble les échangeurs pour le marché Français en France offre le meilleur rapport qualité-prix du marché

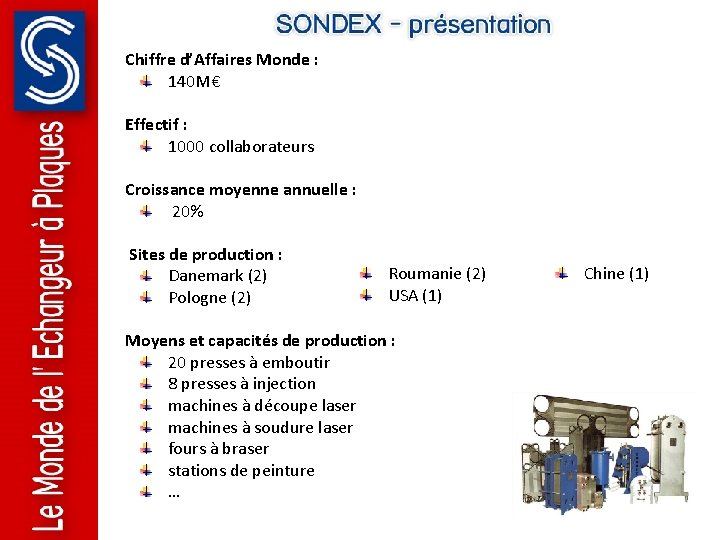

Chiffre d’Affaires Monde : 140 M€ Effectif : 1000 collaborateurs Croissance moyenne annuelle : 20% Sites de production : Roumanie (2) Danemark (2) USA (1) Pologne (2) Moyens et capacités de production : 20 presses à emboutir 8 presses à injection machines à découpe laser machines à soudure laser fours à braser stations de peinture … Chine (1)

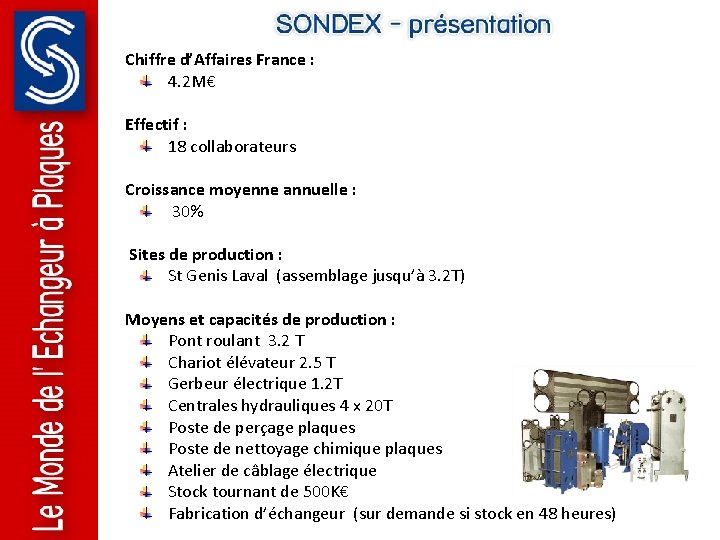

Chiffre d’Affaires France : 4. 2 M€ Effectif : 18 collaborateurs Croissance moyenne annuelle : 30% Sites de production : St Genis Laval (assemblage jusqu’à 3. 2 T) Moyens et capacités de production : Pont roulant 3. 2 T Chariot élévateur 2. 5 T Gerbeur électrique 1. 2 T Centrales hydrauliques 4 x 20 T Poste de perçage plaques Poste de nettoyage chimique plaques Atelier de câblage électrique Stock tournant de 500 K€ Fabrication d’échangeur (sur demande si stock en 48 heures)

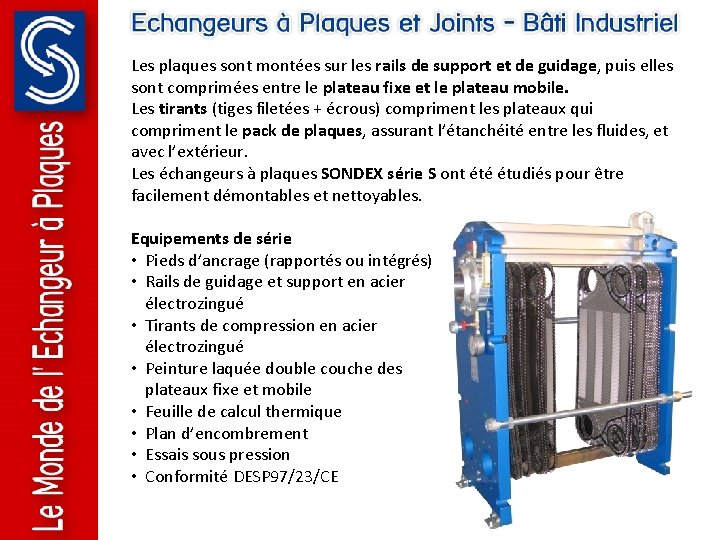

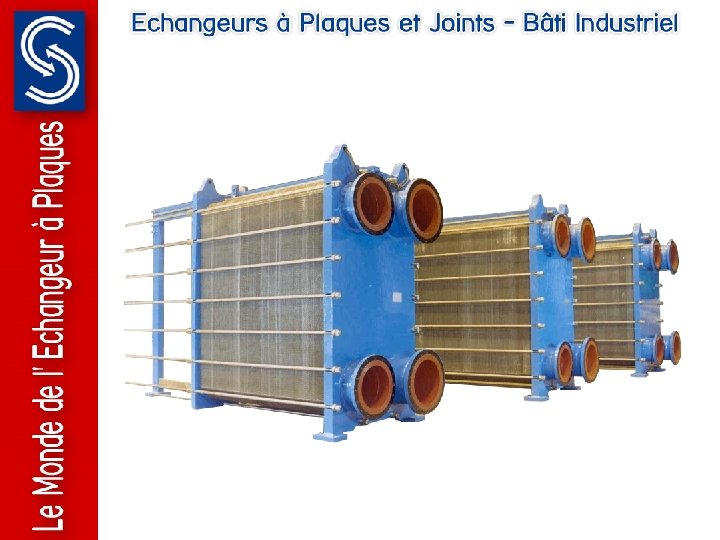

Les plaques sont montées sur les rails de support et de guidage, puis elles sont comprimées entre le plateau fixe et le plateau mobile. Les tirants (tiges filetées + écrous) compriment les plateaux qui compriment le pack de plaques, assurant l’étanchéité entre les fluides, et avec l’extérieur. Les échangeurs à plaques SONDEX série S ont été étudiés pour être facilement démontables et nettoyables. Equipements de série • Pieds d’ancrage (rapportés ou intégrés) • Rails de guidage et support en acier électrozingué • Tirants de compression en acier électrozingué • Peinture laquée double couche des plateaux fixe et mobile • Feuille de calcul thermique • Plan d’encombrement • Essais sous pression • Conformité DESP 97/23/CE

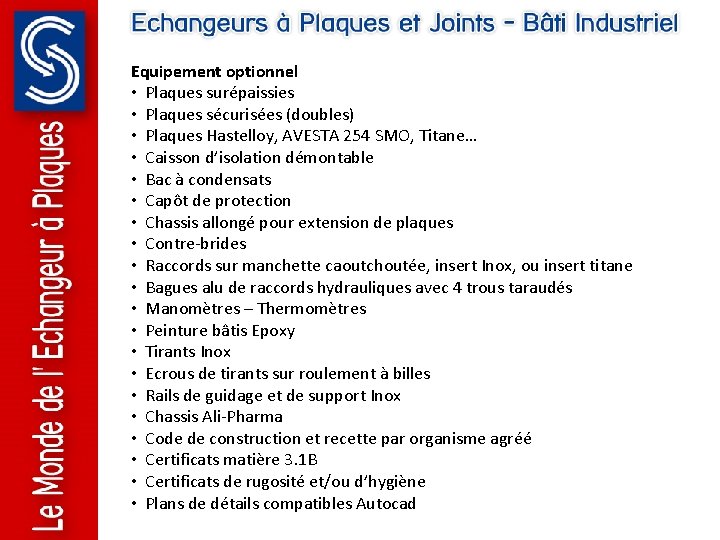

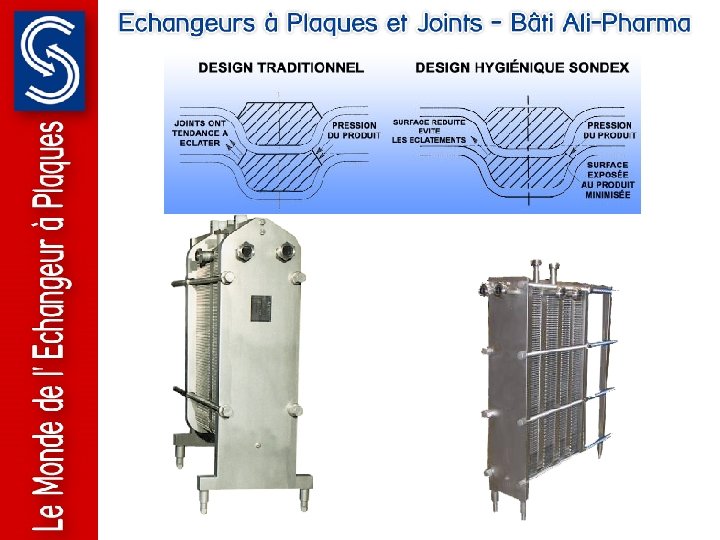

Equipement optionnel • Plaques surépaissies • Plaques sécurisées (doubles) • Plaques Hastelloy, AVESTA 254 SMO, Titane… • Caisson d’isolation démontable • Bac à condensats • Capôt de protection • Chassis allongé pour extension de plaques • Contre-brides • Raccords sur manchette caoutchoutée, insert Inox, ou insert titane • Bagues alu de raccords hydrauliques avec 4 trous taraudés • Manomètres – Thermomètres • Peinture bâtis Epoxy • Tirants Inox • Ecrous de tirants sur roulement à billes • Rails de guidage et de support Inox • Chassis Ali-Pharma • Code de construction et recette par organisme agréé • Certificats matière 3. 1 B • Certificats de rugosité et/ou d’hygiène • Plans de détails compatibles Autocad

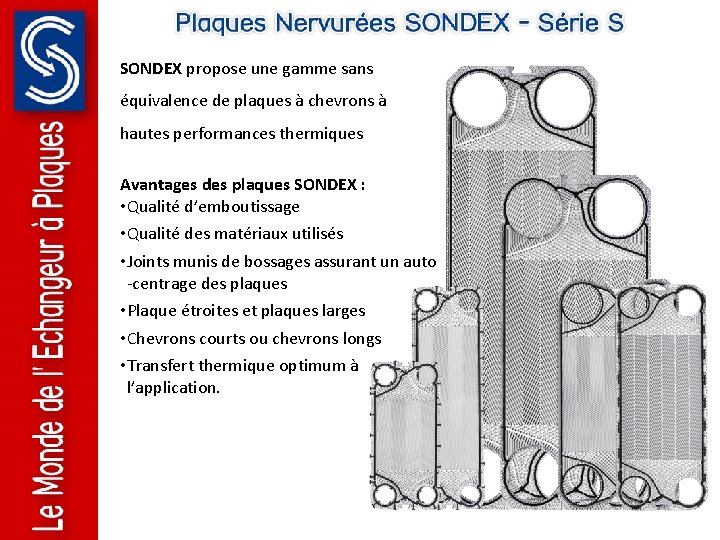

SONDEX propose une gamme sans équivalence de plaques à chevrons à hautes performances thermiques Avantages des plaques SONDEX : • Qualité d’emboutissage • Qualité des matériaux utilisés • Joints munis de bossages assurant un auto -centrage des plaques • Plaque étroites et plaques larges • Chevrons courts ou chevrons longs • Transfert thermique optimum à l’application.

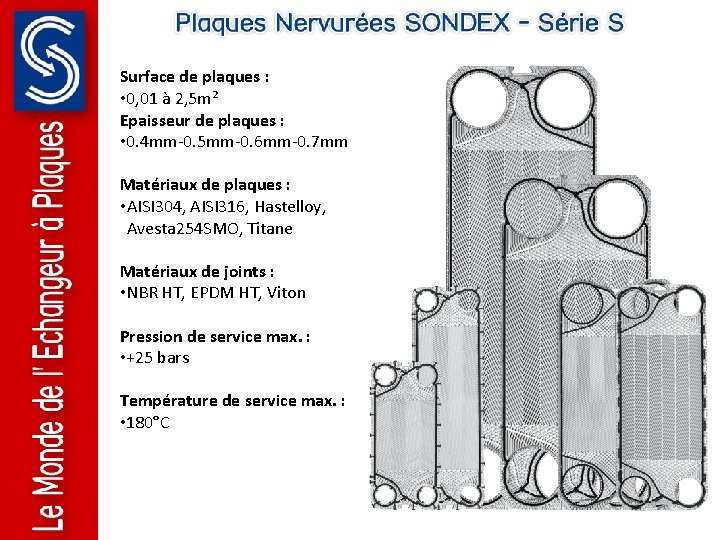

Surface de plaques : • 0, 01 à 2, 5 m² Epaisseur de plaques : • 0. 4 mm-0. 5 mm-0. 6 mm-0. 7 mm Matériaux de plaques : • AISI 304, AISI 316, Hastelloy, Avesta 254 SMO, Titane Matériaux de joints : • NBR HT, EPDM HT, Viton Pression de service max. : • +25 bars Température de service max. : • 180°C

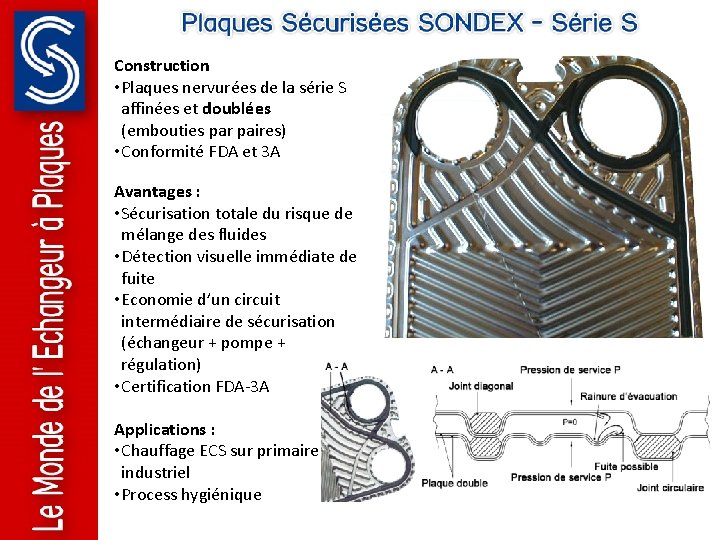

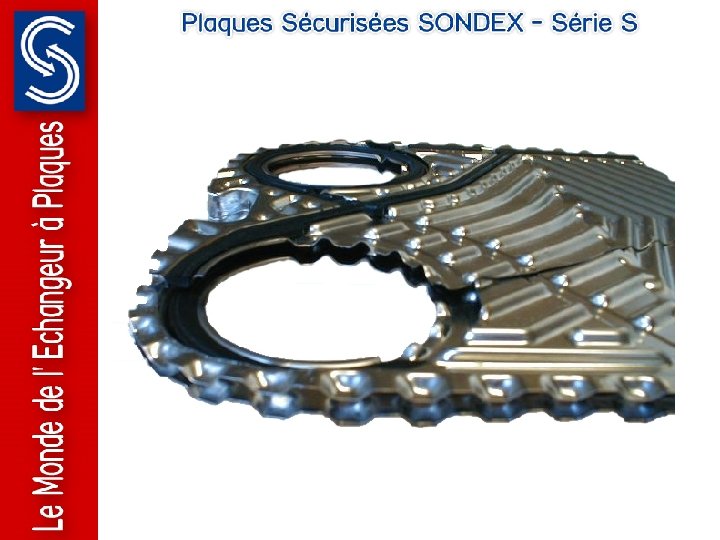

Construction • Plaques nervurées de la série S affinées et doublées (embouties par paires) • Conformité FDA et 3 A Avantages : • Sécurisation totale du risque de mélange des fluides • Détection visuelle immédiate de fuite • Economie d’un circuit intermédiaire de sécurisation (échangeur + pompe + régulation) • Certification FDA-3 A Applications : • Chauffage ECS sur primaire industriel • Process hygiénique

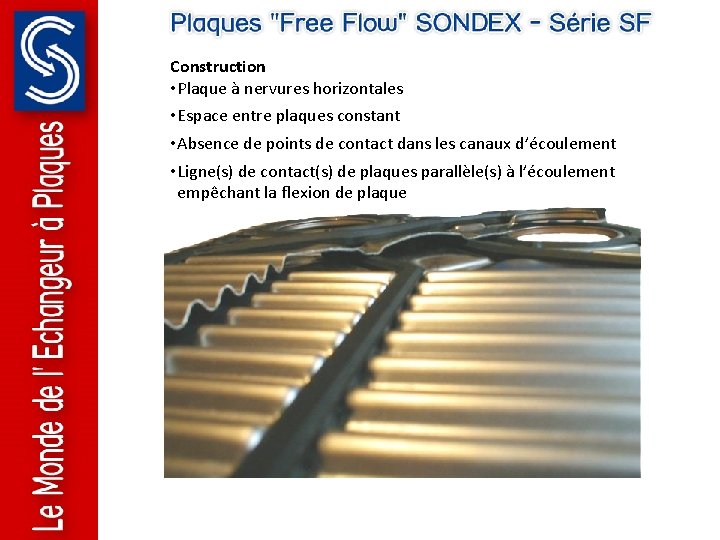

Construction • Plaque à nervures horizontales • Espace entre plaques constant • Absence de points de contact dans les canaux d’écoulement • Ligne(s) de contact(s) de plaques parallèle(s) à l’écoulement empêchant la flexion de plaque

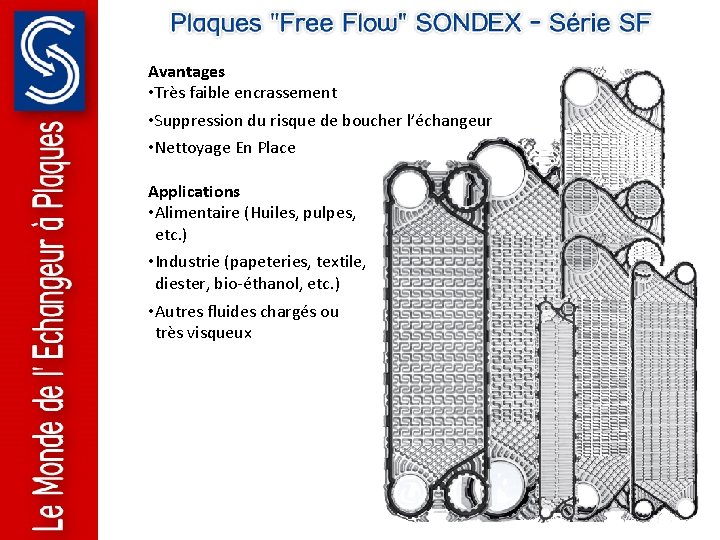

Avantages • Très faible encrassement • Suppression du risque de boucher l’échangeur • Nettoyage En Place Applications • Alimentaire (Huiles, pulpes, etc. ) • Industrie (papeteries, textile, diester, bio-éthanol, etc. ) • Autres fluides chargés ou très visqueux

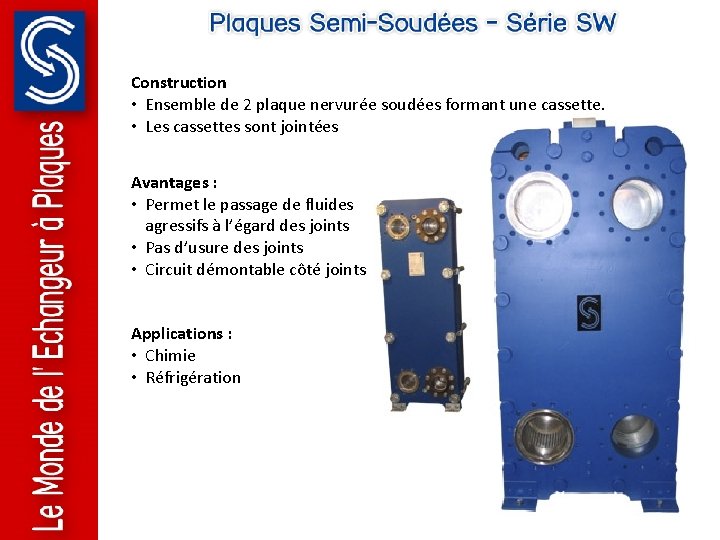

Construction • Ensemble de 2 plaque nervurée soudées formant une cassette. • Les cassettes sont jointées Avantages : • Permet le passage de fluides agressifs à l’égard des joints • Pas d’usure des joints • Circuit démontable côté joints Applications : • Chimie • Réfrigération

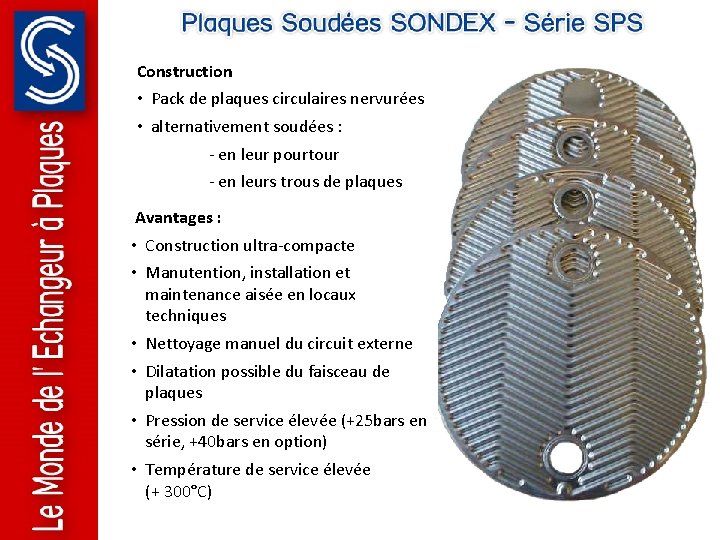

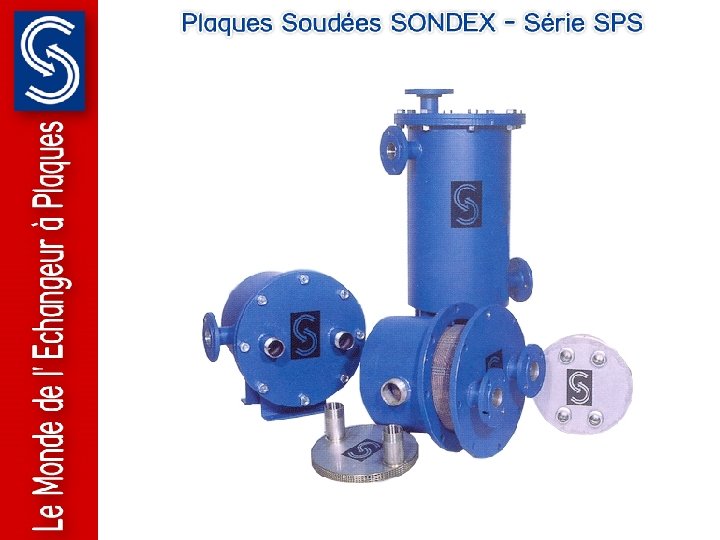

Construction • Pack de plaques circulaires nervurées • alternativement soudées : - en leur pourtour - en leurs trous de plaques Avantages : • Construction ultra-compacte • Manutention, installation et maintenance aisée en locaux techniques • Nettoyage manuel du circuit externe • Dilatation possible du faisceau de plaques • Pression de service élevée (+25 bars en série, +40 bars en option) • Température de service élevée (+ 300°C)

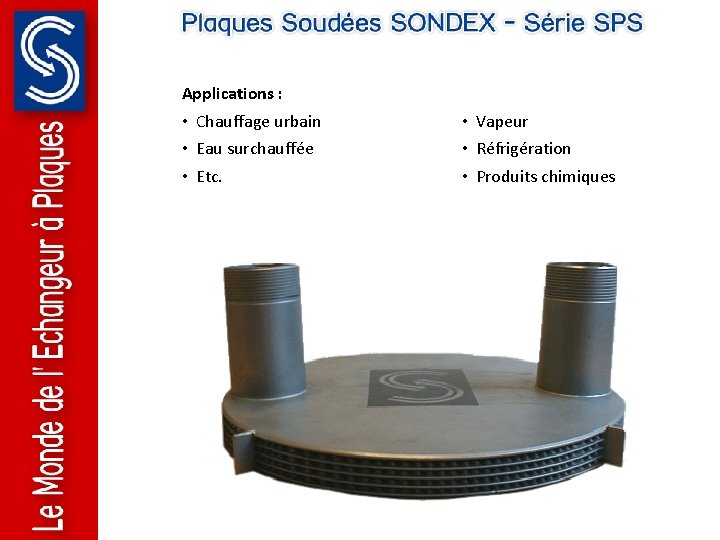

Applications : • Chauffage urbain • Eau surchauffée • Etc. • Vapeur • Réfrigération • Produits chimiques

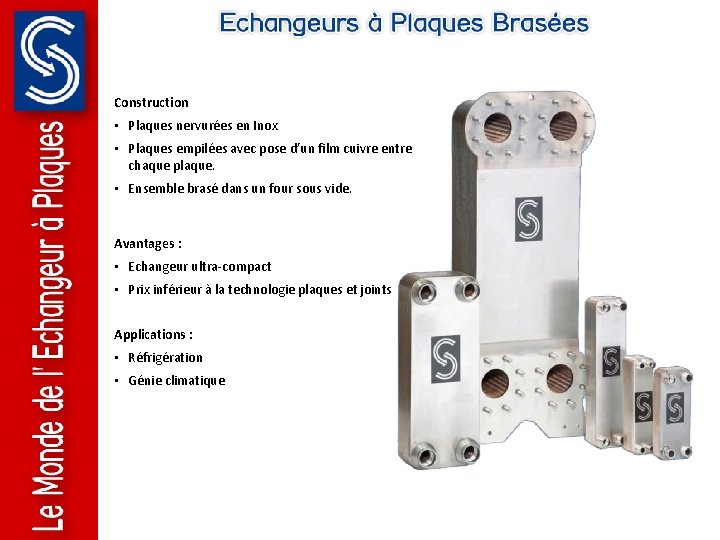

Construction • Plaques nervurées en Inox • Plaques empilées avec pose d’un film cuivre entre chaque plaque. • Ensemble brasé dans un four sous vide. Avantages : • Echangeur ultra-compact • Prix inférieur à la technologie plaques et joints Applications : • Réfrigération • Génie climatique

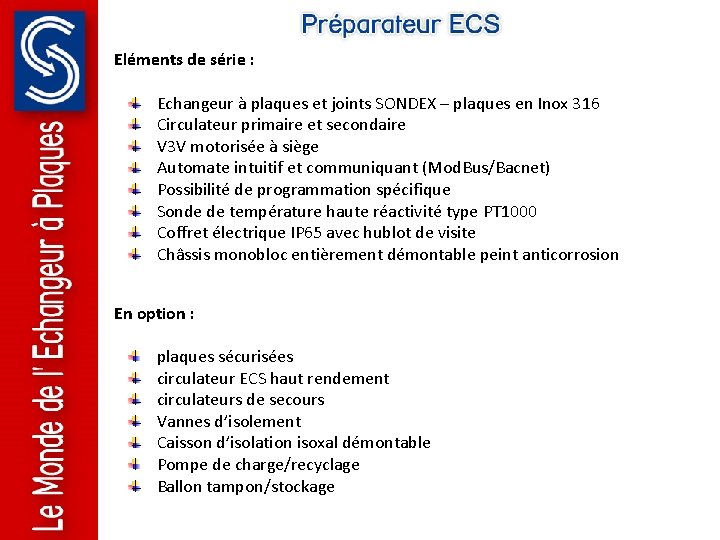

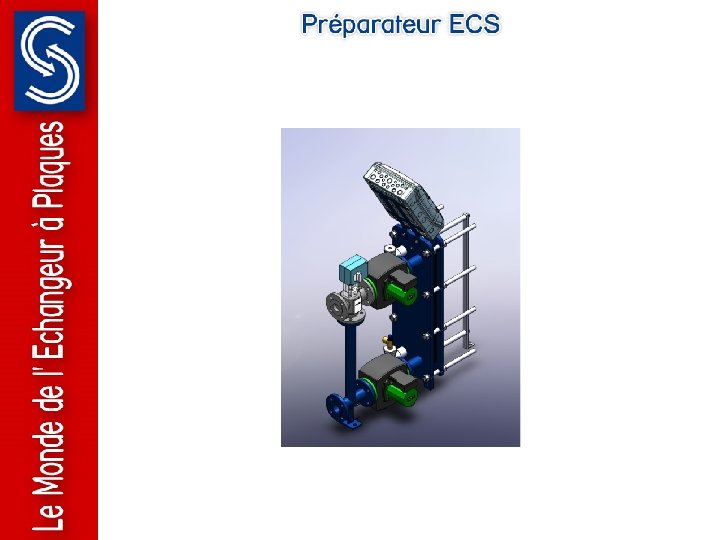

Eléments de série : Echangeur à plaques et joints SONDEX – plaques en Inox 316 Circulateur primaire et secondaire V 3 V motorisée à siège Automate intuitif et communiquant (Mod. Bus/Bacnet) Possibilité de programmation spécifique Sonde de température haute réactivité type PT 1000 Coffret électrique IP 65 avec hublot de visite Châssis monobloc entièrement démontable peint anticorrosion En option : plaques sécurisées circulateur ECS haut rendement circulateurs de secours Vannes d’isolement Caisson d’isolation isoxal démontable Pompe de charge/recyclage Ballon tampon/stockage

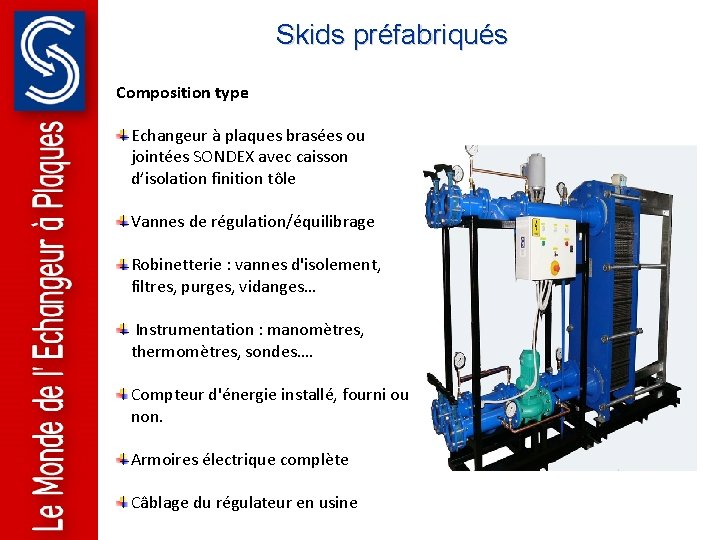

Skids préfabriqués Composition type Echangeur à plaques brasées ou jointées SONDEX avec caisson d’isolation finition tôle Vannes de régulation/équilibrage Robinetterie : vannes d'isolement, filtres, purges, vidanges… Instrumentation : manomètres, thermomètres, sondes…. Compteur d'énergie installé, fourni ou non. Armoires électrique complète Câblage du régulateur en usine

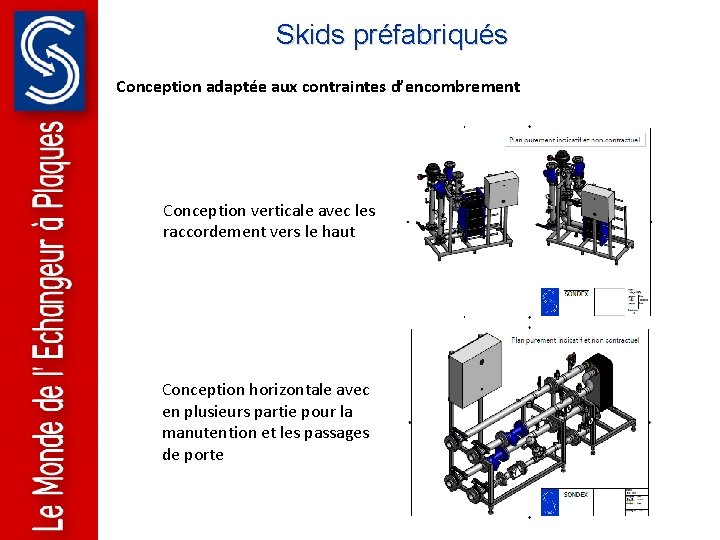

Skids préfabriqués Conception adaptée aux contraintes d’encombrement Conception verticale avec les raccordement vers le haut Conception horizontale avec en plusieurs partie pour la manutention et les passages de porte

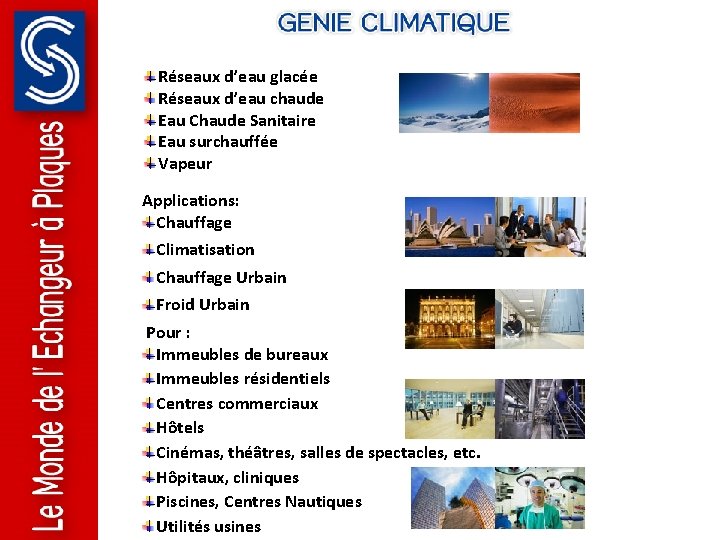

Réseaux d’eau glacée Réseaux d’eau chaude Eau Chaude Sanitaire Eau surchauffée Vapeur Applications: Chauffage Climatisation Chauffage Urbain Froid Urbain Pour : Immeubles de bureaux Immeubles résidentiels Centres commerciaux Hôtels Cinémas, théâtres, salles de spectacles, etc. Hôpitaux, cliniques Piscines, Centres Nautiques Utilités usines

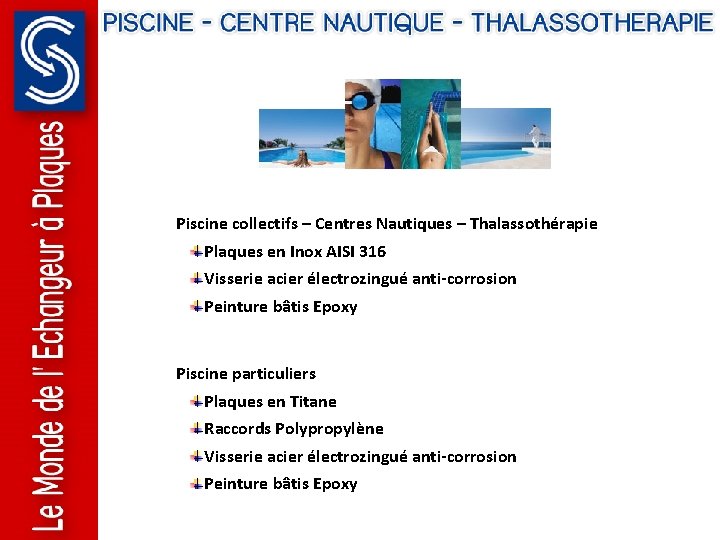

Piscine collectifs – Centres Nautiques – Thalassothérapie Plaques en Inox AISI 316 Visserie acier électrozingué anti-corrosion Peinture bâtis Epoxy Piscine particuliers Plaques en Titane Raccords Polypropylène Visserie acier électrozingué anti-corrosion Peinture bâtis Epoxy

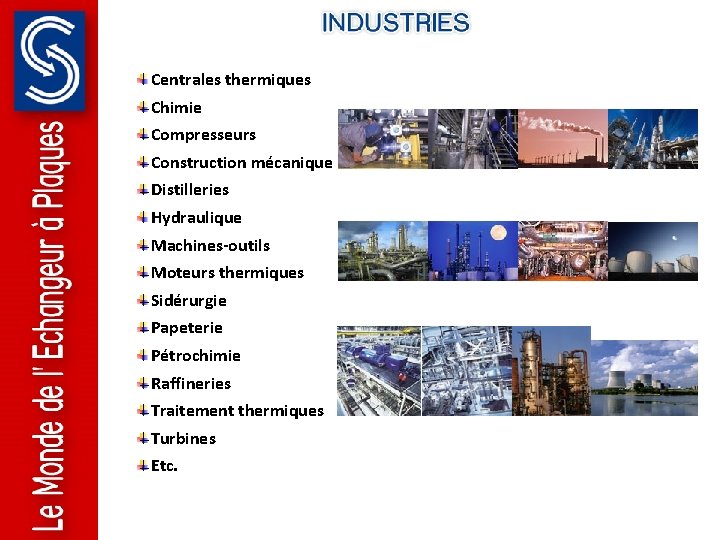

Centrales thermiques Chimie Compresseurs Construction mécanique Distilleries Hydraulique Machines-outils Moteurs thermiques Sidérurgie Papeterie Pétrochimie Raffineries Traitement thermiques Turbines Etc.

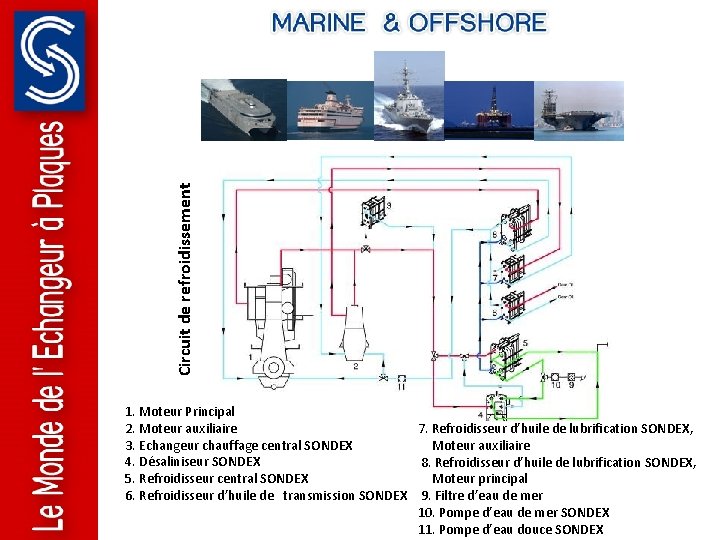

Circuit de refroidissement 1. Moteur Principal 2. Moteur auxiliaire 7. Refroidisseur d’huile de lubrification SONDEX, 3. Echangeur chauffage central SONDEX Moteur auxiliaire 4. Désaliniseur SONDEX 8. Refroidisseur d’huile de lubrification SONDEX, 5. Refroidisseur central SONDEX Moteur principal 6. Refroidisseur d’huile de transmission SONDEX 9. Filtre d’eau de mer 10. Pompe d’eau de mer SONDEX 11. Pompe d’eau douce SONDEX

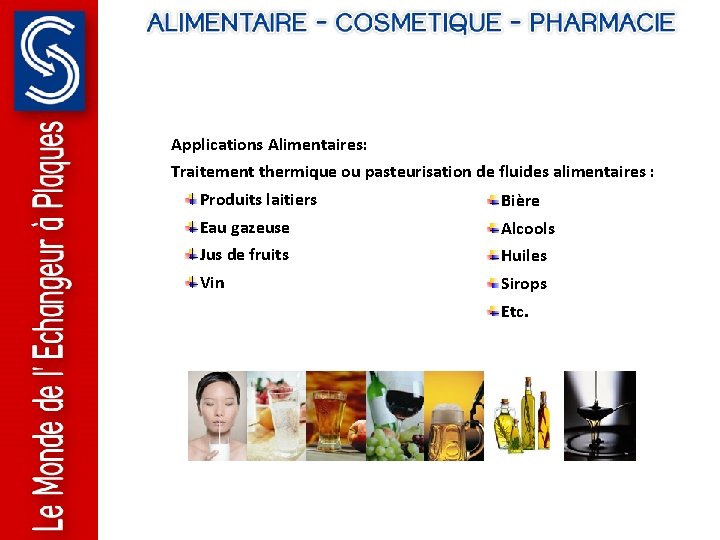

Applications Alimentaires: Traitement thermique ou pasteurisation de fluides alimentaires : Produits laitiers Bière Eau gazeuse Alcools Jus de fruits Huiles Vin Sirops Etc.

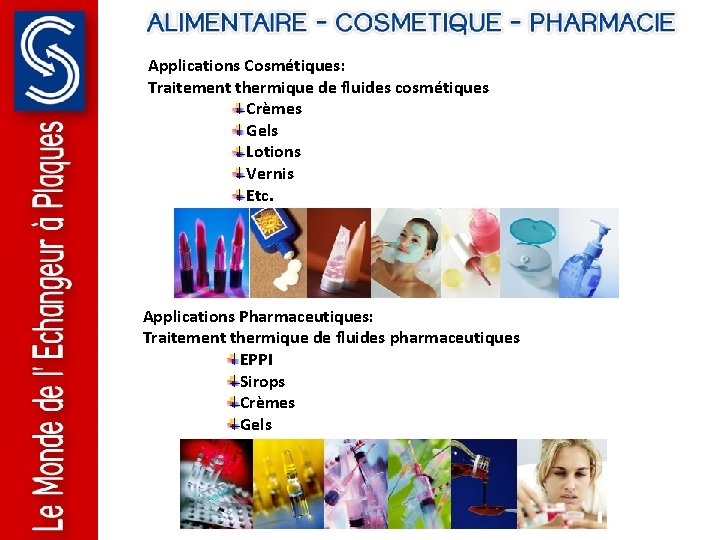

Applications Cosmétiques: Traitement thermique de fluides cosmétiques Crèmes Gels Lotions Vernis Etc. Applications Pharmaceutiques: Traitement thermique de fluides pharmaceutiques EPPI Sirops Crèmes Gels

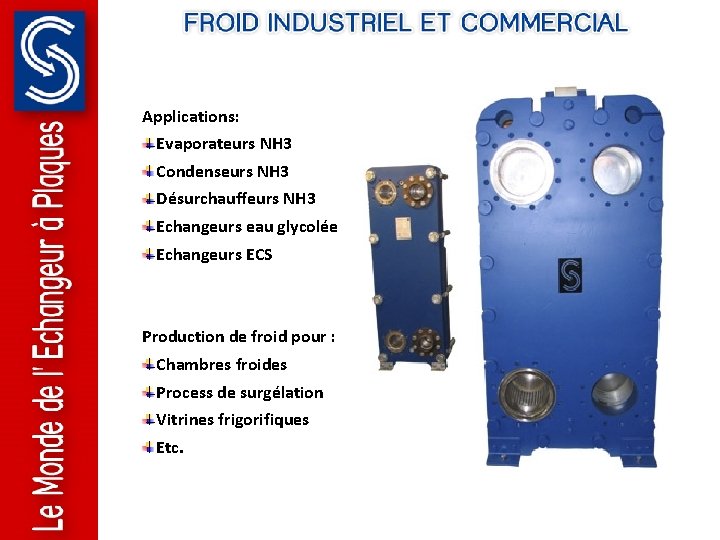

Applications: Evaporateurs NH 3 Condenseurs NH 3 Désurchauffeurs NH 3 Echangeurs eau glycolée Echangeurs ECS Production de froid pour : Chambres froides Process de surgélation Vitrines frigorifiques Etc.

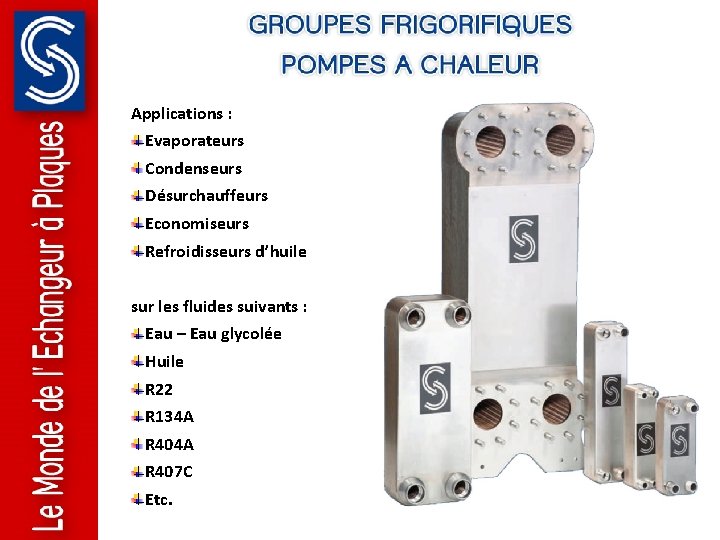

Applications : Evaporateurs Condenseurs Désurchauffeurs Economiseurs Refroidisseurs d’huile sur les fluides suivants : Eau – Eau glycolée Huile R 22 R 134 A R 407 C Etc.

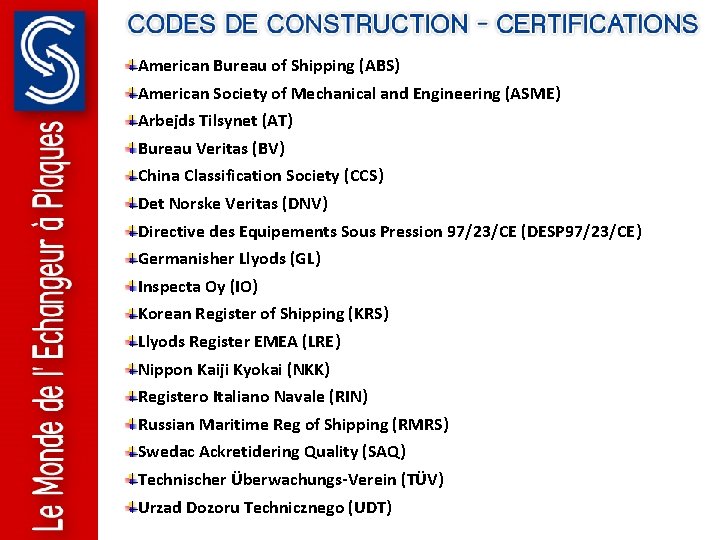

American Bureau of Shipping (ABS) American Society of Mechanical and Engineering (ASME) Arbejds Tilsynet (AT) Bureau Veritas (BV) China Classification Society (CCS) Det Norske Veritas (DNV) Directive des Equipements Sous Pression 97/23/CE (DESP 97/23/CE) Germanisher Llyods (GL) Inspecta Oy (IO) Korean Register of Shipping (KRS) Llyods Register EMEA (LRE) Nippon Kaiji Kyokai (NKK) Registero Italiano Navale (RIN) Russian Maritime Reg of Shipping (RMRS) Swedac Ackretidering Quality (SAQ) Technischer Überwachungs-Verein (TÜV) Urzad Dozoru Technicznego (UDT)

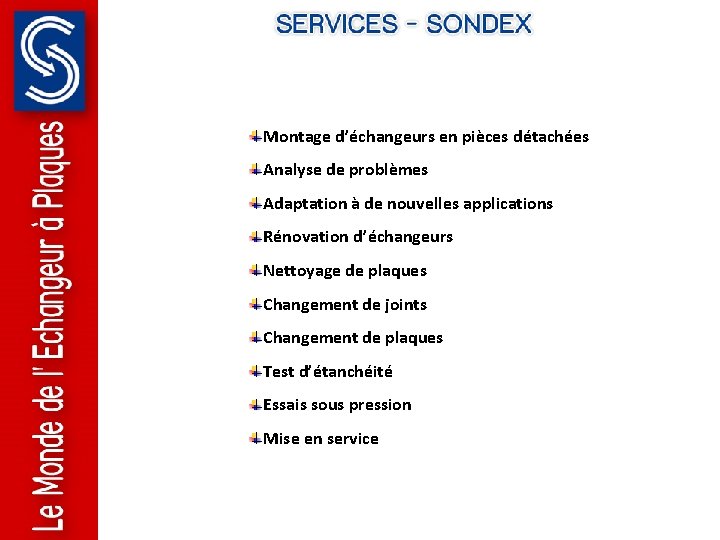

Montage d’échangeurs en pièces détachées Analyse de problèmes Adaptation à de nouvelles applications Rénovation d’échangeurs Nettoyage de plaques Changement de joints Changement de plaques Test d’étanchéité Essais sous pression Mise en service

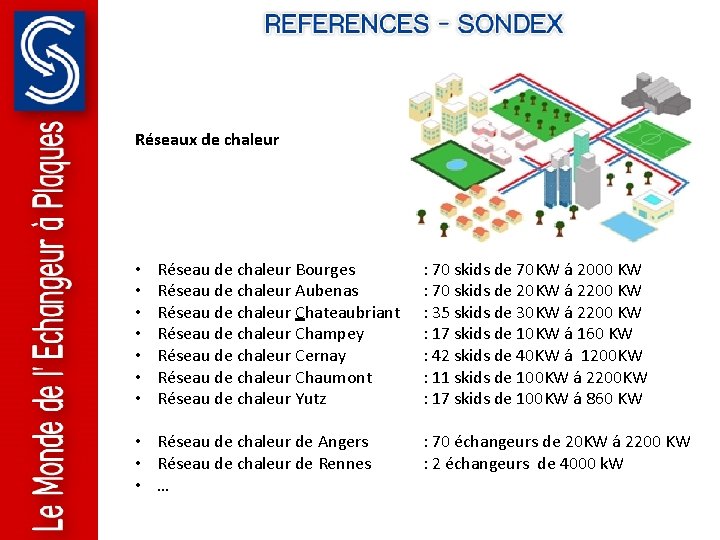

Réseaux de chaleur • • Réseau de chaleur Bourges Réseau de chaleur Aubenas Réseau de chaleur Chateaubriant Réseau de chaleur Champey Réseau de chaleur Cernay Réseau de chaleur Chaumont Réseau de chaleur Yutz • Réseau de chaleur de Angers • Réseau de chaleur de Rennes • … : 70 skids de 70 KW á 2000 KW : 70 skids de 20 KW á 2200 KW : 35 skids de 30 KW á 2200 KW : 17 skids de 10 KW á 160 KW : 42 skids de 40 KW á 1200 KW : 11 skids de 100 KW á 2200 KW : 17 skids de 100 KW á 860 KW : 70 échangeurs de 20 KW á 2200 KW : 2 échangeurs de 4000 k. W

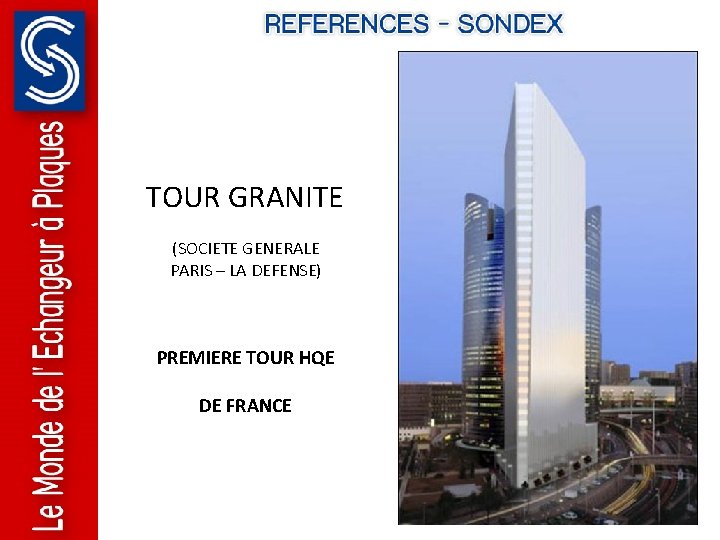

TOUR GRANITE (SOCIETE GENERALE PARIS – LA DEFENSE) PREMIERE TOUR HQE DE FRANCE

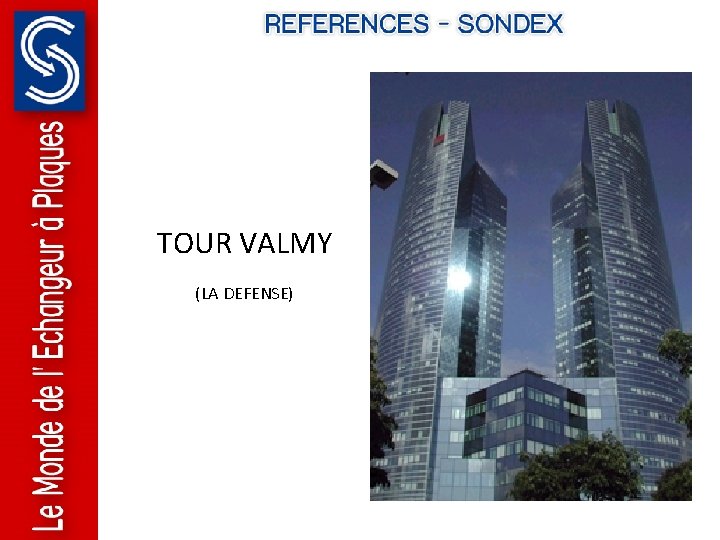

TOUR VALMY (LA DEFENSE)

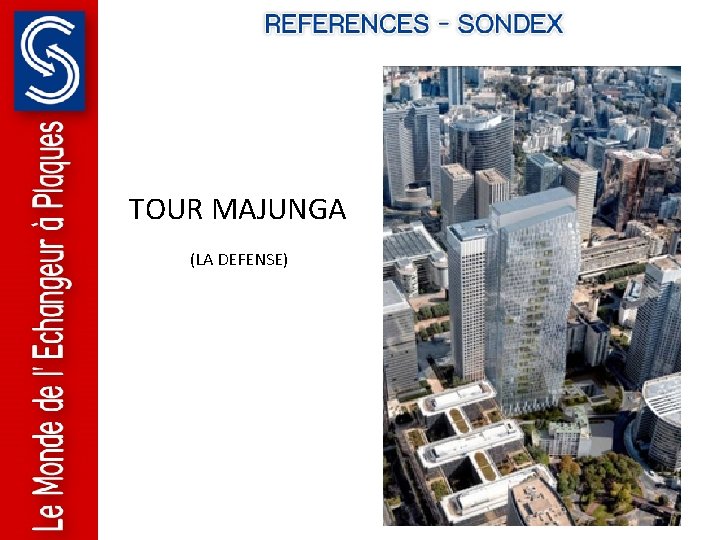

TOUR MAJUNGA (LA DEFENSE)

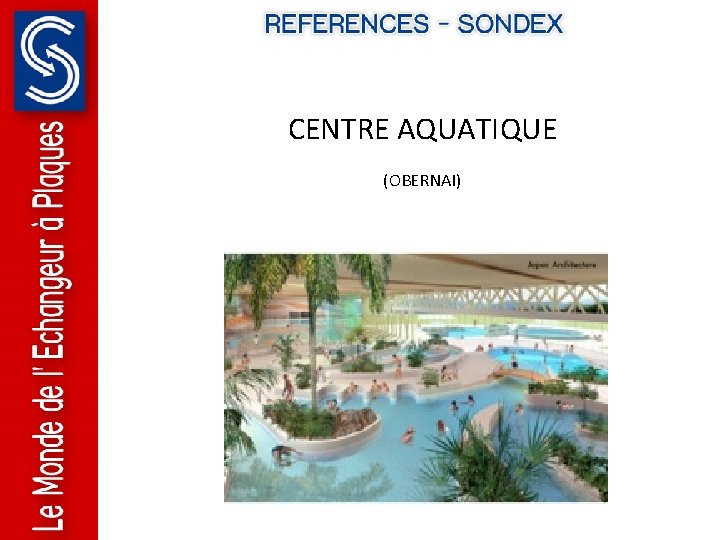

CENTRE AQUATIQUE (OBERNAI)

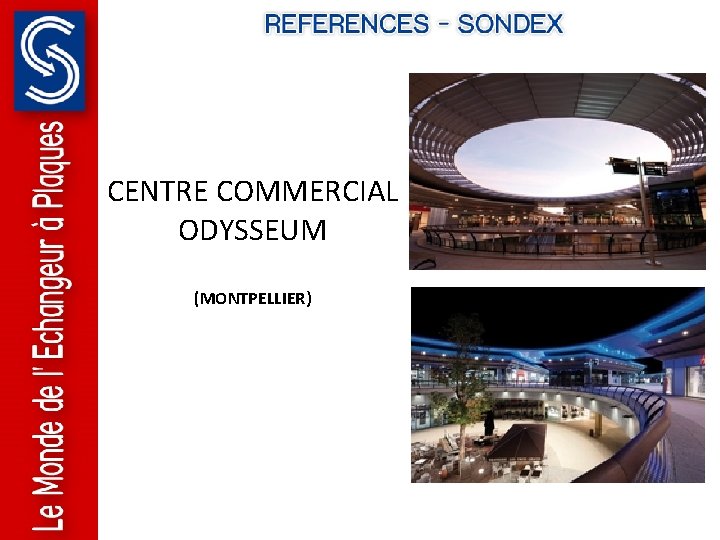

CENTRE COMMERCIAL ODYSSEUM (MONTPELLIER)

HÔPITAL NHE (CLERMONT FERRAND)
