Sommaire 1 Introduction 2 Supervision Industrielle Principe de

Sommaire 1 - Introduction 2 - Supervision Industrielle / Principe de Base 3 - Logiciels de Supervision / Critères de choix

Introduction : « Évolution des systèmes de contrôle commande » Des Étapes à Suivre 1 - Automatiser En prenant en compte 2 choses : 1 - Performances CPU à répondre au cahier des charges (Fct. spéciales, langage de prg … ) 2 - Performances CPU à pouvoir répondre à des demandes futures (extension E/S, Communication…) 2 - Mise en Réseau En prenant en compte 2 choses : 1 - Performances Réseaux à mettre en oeuvre (nb. de stations, vitesse, distance … ) 2 - Performances Réseaux permettant des extensions futures 3 - Superviser

Introduction : « Évolution des systèmes de contrôle commande » Mise en Réseaux Ethernet TCP/IP programmation et / ou de Supervision DH 485 DH + Control. Net Device. Net. R. I. O Remote I/O FLEX I/O Variateur Terminal Opérateur Variateur Apparition des pupitres de contrôle à base d’écran Terminal Opérateur

Introduction : « Évolution des systèmes de contrôle commande » Salles de Contrôle ü Automate en réseaux sur des protocoles standardisés ü Centralisation des informations avec les superviseurs (Salle de contrôle)

Introduction : « Évolution des systèmes de contrôle commande » Le contrôle commande d’aujourd’hui est conçu sous le modèle CIM Internet Réseau Usine Réseau Atelier Réseau Terrain

Introduction : « Évolution des systèmes de contrôle commande » Monitor-PRO Logiciels de Supervision In. Touch

Supervision Industrielle Principe de Base

Supervision Industrielle 1 - Définition 2 - Principe de Base 3 - Fonctions de Base

Définitions • La supervision est un système informatique interactif qui se situe entre les automatismes d’atelier et la gestion de la production visant à fournir aux opérateurs les informations leurs permettant de prendre, au bon moment, les bonnes décisions pour assurer la conduite d’une production complexe. Niveau Management Niveau Supervision gestion de la production Niveau Automatisme automatismes d’atelier

Principe de Base données Tag 1 : Entrée 5 / station 2 Tag 2 : Temporisateur 10 / station 1 … Station de supervision S T A T E C O N T R O L

Principe de Base 1 - Station de Supervision : - PC bureau - PC Industriel - Serveur - Station 2 - Réseau : - Protocole Ouvert ou Propriétaire 3 - Station : - API - DCS … 4 - Base de données : Constituée de variables(tag) dont les propriétés: - Nom, Type(binaire, ana, …), adresse(adr. API & adr. Variable –E/S, Interne-…) IMPORTANT : une fois configurée, l’accès à la base de données est transparent pour l’utilisateur

Fonctions de Base Deux Fonctions de BASE : 1 - Commande : lancer toutes les commandes possibles (set, reset, augmenter) à partir de la station de supervision Marche Tag 1 Nom : MA_MB Type: Binaire Adresse : Sortie 14 / Station 2

Fonctions de Base 1 - Commande Marche Tag 1 Nom : MA_MB Type: Binaire Adresse : Sortie 14 / Station 2

Fonctions de Base 1 - Commande Marche Tag 1 Nom : MA_MB Type: Binaire Adresse : Sortie 14 / Station 2

Fonctions de Base 1 - Commande Rôle: Faire exécuter un ensemble d’opérations de commande au procédé: - Commande Marche/Arrêt - Fixant des consignes - Verrouillage des commandes… But : • • Une séquence d’opérations constituant une gamme de fabrication dans le but de fabriquer un produit en réponse à une demande d’un client. Une séquence d’action corrective au cours de production Des actions prioritaires et souvent prédéfinies sur le procédé dans le but d’assurer la sécurité de l’installation et du personnel. Des opérations de test, de réglage, de nettoyage permettant de garantir que le système de production pourra continuer d’assurer sa mission.

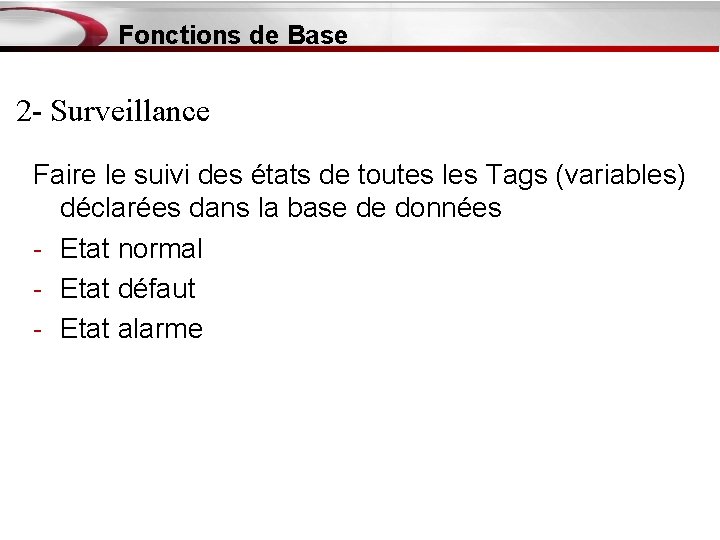

Fonctions de Base 2 - Surveillance Faire le suivi des états de toutes les Tags (variables) déclarées dans la base de données - Etat normal - Etat défaut - Etat alarme

Principe de Base données 2 - Surveillance Tag 1 : Entrée 5 / station 2 Tag 2 : Température 10 / station 1 … Normal Station de supervision Défaut Alarme

Les fonctions principales • L’acquisition de données – Communiquer avec des équipements différents – Communiquer sur des protocoles hétérogènes • L’interface homme/machine – Représenter graphiquement le process et animer en temps réel – Communiquer de nouvelles consignes aux équipements

La Gestion Des Alarmes, Les Courbes De Tendance • Alarmes – Horodatage des événements (déclenchement de l’alarme, acquittement…) – Gestion des droits utilisateurs • Tendances – Évolution des indicateurs du process sous forme de courbes en temps réel

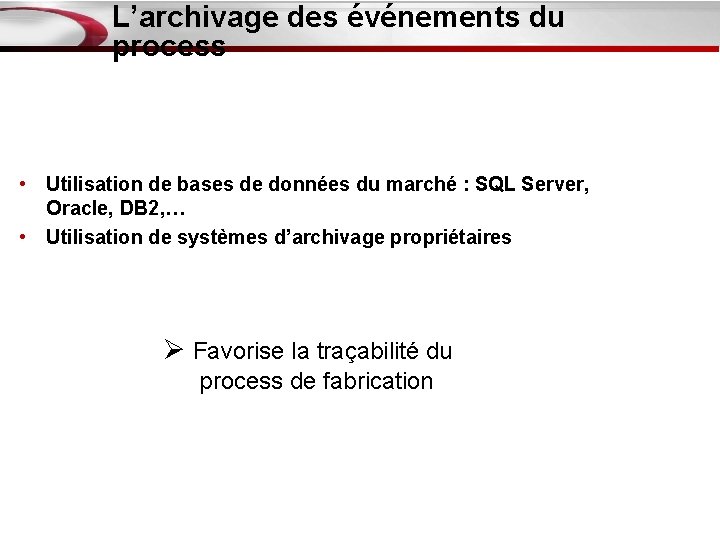

L’archivage des événements du process • Utilisation de bases de données du marché : SQL Server, Oracle, DB 2, … • Utilisation de systèmes d’archivage propriétaires Favorise la traçabilité du process de fabrication

Gestion des recettes, batch • Paramétrage du process par le management sous forme de recettes de fabrication • Qualité, répétabilité du process • Systèmes calendaires • Gestion des astreintes • …

Tendance…chez les constructeurs Vers une intégration plus rapide, interaction forte entre le logiciel et les équipements • Partage de la base de données temps réel entre le logiciel de supervision et la plate-forme d’automates • Transfert de données de configuration aisé

Tendance…chez les éditeurs La solution globale, Regroupement de plusieurs logiciels complémentaires En une offre commerciale, la « suite » comprenant : • Le logiciel de supervision • Le logiciel API (Soft Logic) • La gestion de production

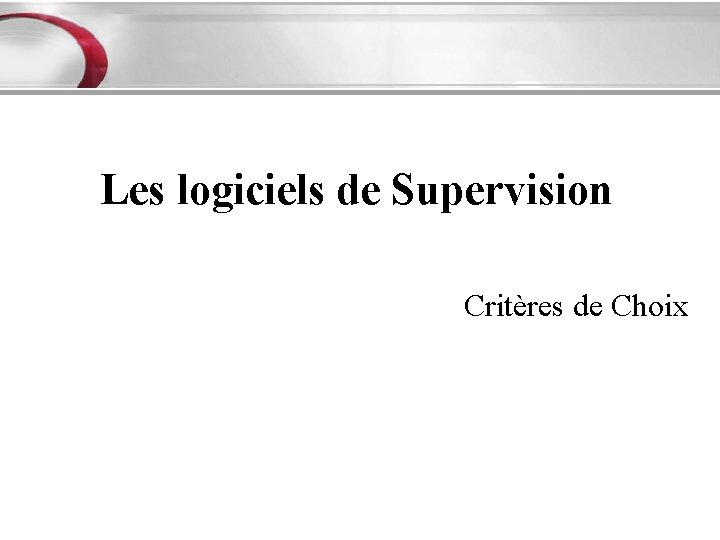

Les logiciels de Supervision Critères de Choix

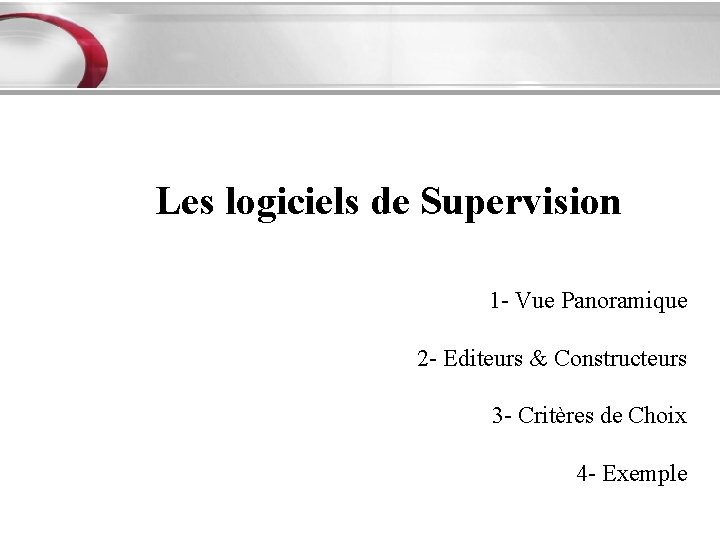

Les logiciels de Supervision 1 - Vue Panoramique 2 - Editeurs & Constructeurs 3 - Critères de Choix 4 - Exemple

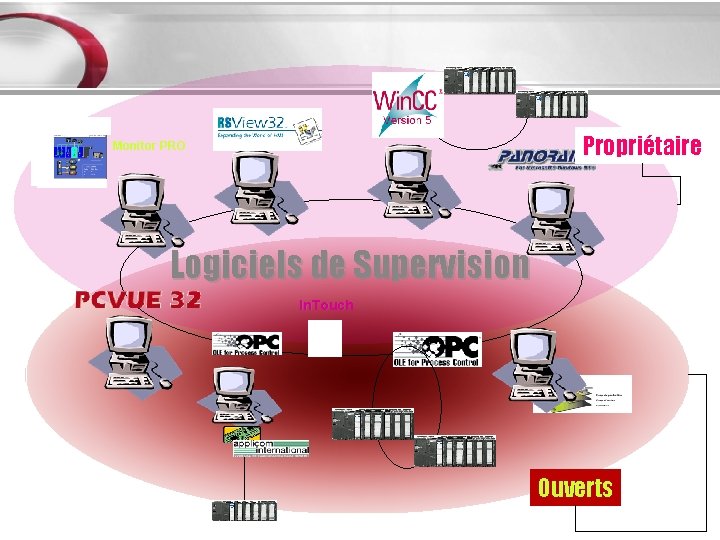

Propriétaire Monitor PRO Logiciels de Supervision In. Touch Ouverts

2 -Les éditeurs spécialisés Logiciel Editeur In Touch Wonderware Wizcon PC Soft Intl PCVue Arc Informatique Panorama Europ Supervision Fix 32 Intellution Induscreen Ordinal Cimview Aspen. Tech

2 -Les constructeurs d’automates Logiciel Constructeur Win. CC Siemens RS View Rockwell Software Cimplicity GE Fanuc Monitor-PRO Schnieder

3 - Critères de choix Deux Types de Critères : C 1 - Compatibilité Opérationnelle - Intégration du Système Hard au sein d’une installation - Caractéristiques du hard C 2 - Compatibilité Fonctionnelle - Possibilités des fonctions du systèmes à répondre aux besoins - Caractéristiques du soft

3 - Critères de choix C 1 - Compatibilité Opérationnelle : Afin de facilité l’intégration du système de supervision au sein de l’installation industrielle, il faut vérifier : 1 - Type & Caractéristiques du PC - PC Industriel / Bureau (marque) - Système d’Exploitation : Winxx / Linux / OS 9…, - Taille Disque Dur, - Taille RAM, - Ports PCI , WIFI , Série… 2 - Extensions possibles au niveau - Système de supervision (prévoir des E/S de plus) - PC de supervision (port, graveur, …)

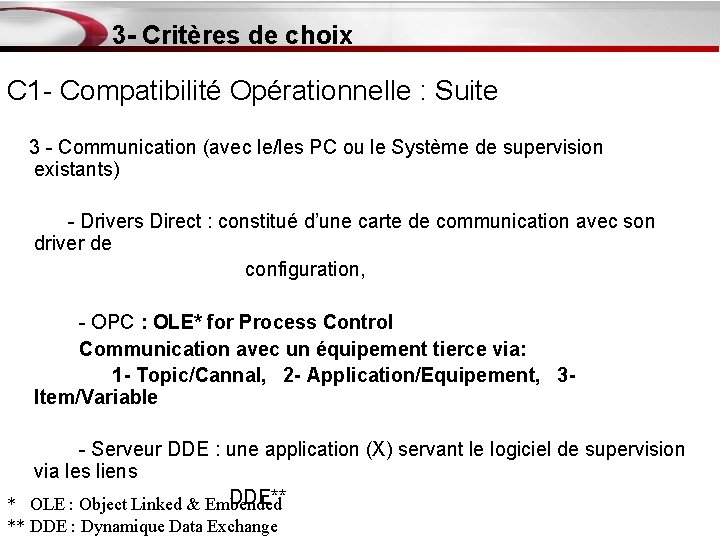

3 - Critères de choix C 1 - Compatibilité Opérationnelle : Suite 3 - Communication (avec le/les PC ou le Système de supervision existants) - Drivers Direct : constitué d’une carte de communication avec son driver de configuration, - OPC : OLE* for Process Control Communication avec un équipement tierce via: 1 - Topic/Cannal, 2 - Application/Equipement, 3 Item/Variable - Serveur DDE : une application (X) servant le logiciel de supervision via les liens * DDE** OLE : Object Linked & Embended ** DDE : Dynamique Data Exchange

3 - Critères de choix C 1 - Compatibilité Opérationnelle : Résumé 1 - Type & Caractéristiques du PC 2 - Extensions possibles au niveau logiciel & PC 3 - Communication (Drivers Direct, OPC, Serveur DDE…)

3 - Critères de choix C 2 - Compatibilité Fonctionnelle : Avant de déterminer le système de supervision, il faut définir : Type d’application - GTC : Gestion Technique Centralisée (ex: Eclairage, Grande Surface) - SCADA : Supervisor Control and Data Acquisition (ex: Télégestion des sites d’acheminement d’eau) - Process/Batch : Process Industriels (ex: Acide, Pertole, …) - Séquentiel Nombre de TAG max. TAG : variable (E/S, tag interne – à API ou Logiciel - )

3 - Critères de choix C 2 - Compatibilité Fonctionnelle : -Suite - Fonctions de Base : - Type d’animations (Visibilité, Couleur, Déplacement, …) - Type de commande (TOR, Ana) - Gestions des alarmes - Gestions des événements - Générateur de journaux de bords, - Tendances (y=f(t) & y=f(x)) en temps réel - Interface Ergonomique - Bibliothèques d'objets riche ……. .

3 - Critères de choix C 2 - Compatibilité Fonctionnelle : Suite - Fonctions spéciales - Gestion des comptes & Droits d’accès - Modules Recettes - Historisation sur SGBD via ODBC ou ADO - Redondance Serveur - Messagerie - Interface Multimédia - …….

3 - Critères de choix C 2 - Compatibilité Fonctionnelle : Suite - Objets spéciaux - Active. X - VBA - Java - Excel …….

3 - Critères de choix C 2 - Compatibilité Fonctionnelle : Suite Mono-Poste Type d’installation : - Mono-poste/Multiposte, - Client-Serveur, … Client-Serveur

3 - Critères de choix C 2 - Compatibilité Fonctionnelle : Résumé 1 - Par rapport à l’application : - Type d’application (GTC, SCADA, Process/Batch, Séquentiel…) - Nombre de TAG max. 2 - Par rapport au soft : - Fonctions de Base (Animation, Alarme, Event. , Courbes, Bibliothèques) - Fonctions spéciales (Droits d’accès, Recettes, SGBD, Redondance, Messagerie) - Objets spéciaux (Active. X, VBA, Java, Excel…) - Type d’installation (Mono-poste, Multiposte, Client-Serveur)
