Sommaire 1 Gnralits sur le mouvement de leau
- Slides: 18
Sommaire 1. Généralités sur le mouvement de l’eau 2. Les déplacements de l'eau dans le sol 3. Écoulement superficiel ou ruissellement
1. Généralités sur le mouvement de l’eau 1. 1 Cycle hydrologique ü ü Parcours de l'eau États: liquide, solide, gaz cycle hydrologique de l'eau Tirée de presses internationales Polytechnique « hydrogéologie cheminements de l’eau » (F. Anctl. )
1. 2 Précipitations ü Toute l'eau qui tombe sur la surface de la terre, solide ou liquide. ü Exprimée en mm/h. ü Rapport : quantité d'eau tombée sur une surface donnée ü Q continents <<<<<< Q océans
1. 3 Ruissellement ü Écoulement d'une partie des précipitations à la surface du sol ou dans le sous sol ü Ruissellement retardé ü Parcours rapide ou lent selon les matériaux qu'elles traversent ü Exutoire: rivière, lac, mer, océan
1. 4 Évaporation ü Passage d'une partie de l'eau des précipitations d'un état liquide à un état gazeux (vapeur). ü Partie retenue par les crevasses et les creux, ü Influencées par les conditions climatiques et l'environnement. 1. 5 Évapotranspiration ü Combine l'évaporation et la transpiration des plantes
1. 6 Infiltration et percolation ü Représente le transfert de l'eau qui pénètre dans le sol. ü Mouvements dus à la gravité ü Mouvements dus à la pression dans les matériaux ü Percolation : Mouvement vertical de l'eau dans le sol
2. Déplacements de l'eau dans le sol ü Les variations de potentiel de l'eau sont responsables de son déplacement dans un milieu donné. ü Sont fonction de la conductivité K et de la teneur en eau.
2. Déplacements de l'eau dans le sol 2. 1 Écoulement de surface ou superficiel ou ruissellement ü Partie des précipitations qui ruisselle plus ou moins librement à la surface. ü Mouvement rapide, dépend de l'intensité des précipitations. ü + important si sol saturé ü Fonction de la topographie
2. Déplacements de l'eau dans le sol 2. 2 Écoulement de subsurface ou hypodermique ü Mouvement juste en dessous de la surface du sol ü Écoulement plus lent que l'écoulement de surface ü Dépend de la nature du matériau et de K

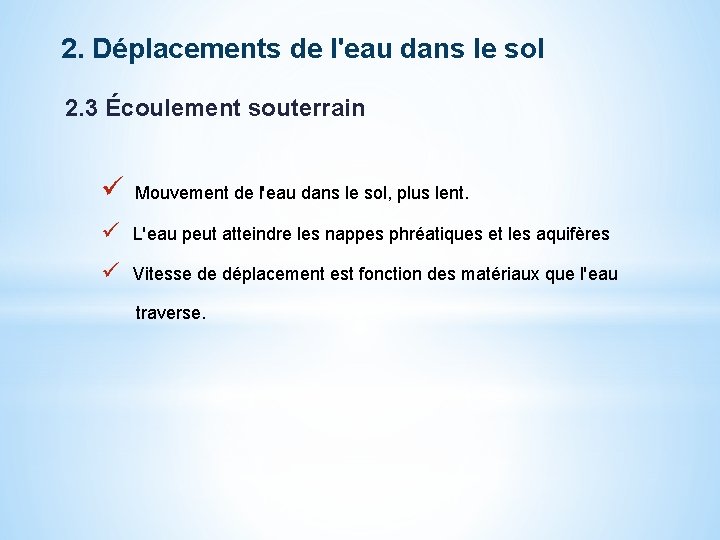

2. Déplacements de l'eau dans le sol 2. 3 Écoulement souterrain ü Mouvement de l'eau dans le sol, plus lent. ü L'eau peut atteindre les nappes phréatiques et les aquifères ü Vitesse de déplacement est fonction des matériaux que l'eau traverse.

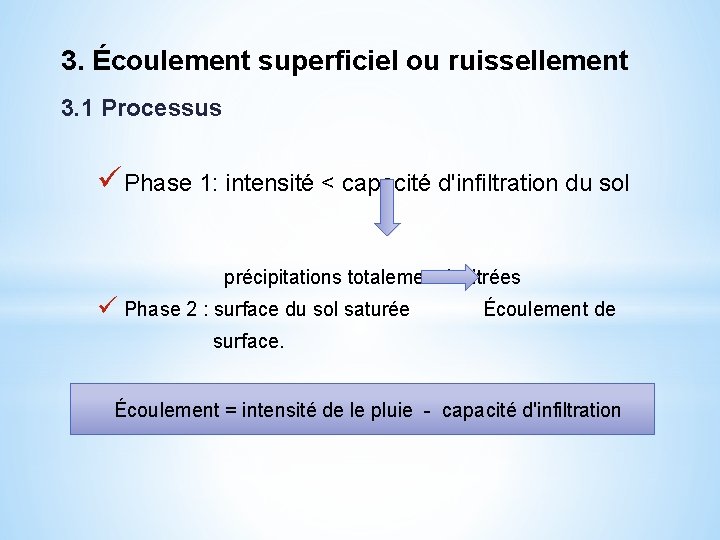

3. Écoulement superficiel ou ruissellement 3. 1 Processus ü Phase 1: intensité < capacité d'infiltration du sol précipitations totalement infiltrées ü Phase 2 : surface du sol saturée Écoulement de surface. Écoulement = intensité de le pluie - capacité d'infiltration

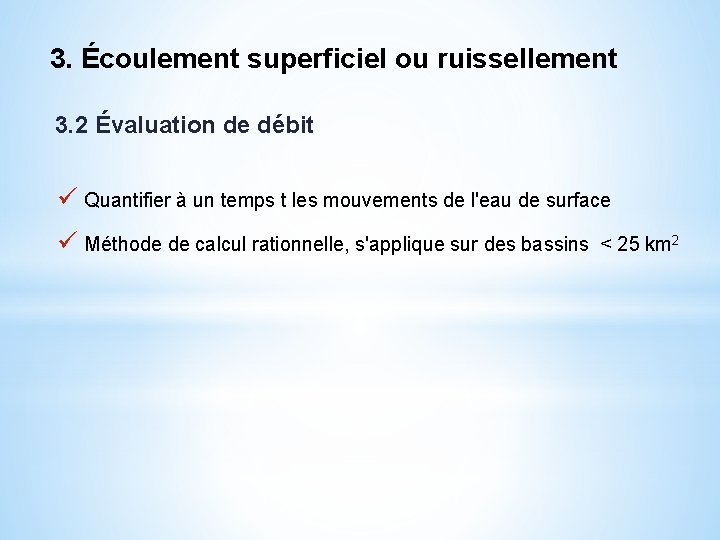

3. Écoulement superficiel ou ruissellement 3. 2 Évaluation de débit ü Quantifier à un temps t les mouvements de l'eau de surface ü Méthode de calcul rationnelle, s'applique sur des bassins < 25 km 2
3. Écoulement superficiel ou ruissellement 3. 2 Évaluation de débit ü Hypothèses o Le taux maximal de ruissellement en surface, d’une pluie qui tombe de manière constante et uniformément distribué, est obtenu lorsque la superficie totale du bassin versant participe à l’écoulement vers l’exutoire. o Pour une précipitation d’une durée égale au temps de concentration, la période de retour du débit de pointe est identique à celle de la précipitation. o Le taux maximal de ruissellement est une fraction de taux de précipitation : la relation est donc linéaire entre le débit et la précipitation. o La relation entre le débit de pointe et la taille du bassin est la même que celle existant entre la durée et l’intensité de la précipitation. o Le coefficient de ruissellement est le même pour des précipitations de différentes périodes de retour et pour tout évènement de précipitation sur un même bassin versant. (Manuel des ponceaux – chapitre 3 -MTQ, 2006
3. Écoulement superficiel ou ruissellement 3. 2 Évaluation de débit
3. Écoulement superficiel ou ruissellement 3. 2 Évaluation de débit

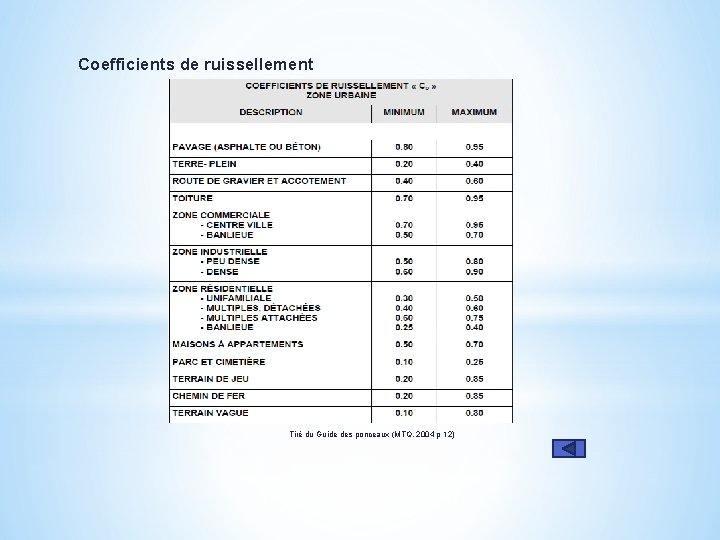

Coefficients de ruissellement Tiré du Guide des ponceaux (MTQ, 2004 p 12)
